Как встроенная FM-антенна может улучшить прием сигнала в компактных электронных устройствах

ЦяньмуразрабатываетВстроенная FM-антеннадля компактных продуктов с поддержкой FM, которым требуется надежный прием без использования открытой внешней антенны. Этот компактный радиочастотный компонент, разработанный для диапазона FM-вещания 88–108 МГц, сочетает в себе ферритовый сердечник, медную катушку с точной обмоткой и гибкие возможности подключения автомобильных аудиосистем, динамиков Bluetooth, портативных радиоприемников, оборудования для умного дома и других электронных устройств.

Встроенная FM-антенна — это больше, чем компактная замена телескопической антенны. Его магнитно-индукционная структура с ферритовым сердечником, прецизионная обмотка катушки, компактный форм-фактор и настраиваемая конструкция соединений позволяют производителям интегрировать FM-прием в продукты, где важны пространство для установки и внешний вид. В этом руководстве объясняется, как работает встроенная FM-радиоантенна, ее технические характеристики, подходящее применение, особенности установки и ключевые факторы, которые покупатели должны учитывать при выборе антенны для проектов OEM или ODM.

Оглавление

• Что такое встроенная антенна FM-радио?
• Как работает встроенная антенна FM-радио?
• Каковы ключевые особенности?
• Где его можно использовать?
• Каковы технические характеристики?
• Как следует устанавливать антенну?
• Как покупателям следует выбрать правильную антенну?
• Как она соотносится с другими FM-антеннами?
• Часто задаваемые вопросы
• Зачем выбирать индивидуальную FM-антенну?

Что такое встроенная антенна FM-радио?

Встроенная FM-радиоантенна — это внутренний пассивный радиочастотный приемный компонент, предназначенный для приема сигналов FM-вещания, оставаясь внутри электронного устройства. В отличие от обычной телескопической антенны, которая выдвигается за пределы корпуса, внутреннюю антенну можно спрятать внутри конструкции изделия, что помогает производителям сохранять аккуратный внешний вид и при этом эффективно использовать ограниченное внутреннее пространство.

Типичная конструкция с ферритовым сердечником состоит из ферритового сердечника с высокой проницаемостью, прецизионно намотанного эмалированного медного провода, защиты изоляции и соединительных клемм или подводящих проводов. Ферритовый материал концентрирует магнитное поле вокруг катушки, а конструкция обмотки спроектирована так, чтобы поддерживать прием во всем предполагаемом диапазоне частот FM.

Для производителей компактной бытовой электроники такая структура может упростить интеграцию продуктов. Антенну можно расположить в соответствии с компоновкой печатной платы и конструкцией корпуса, не требуя специального отверстия для внешней антенны.

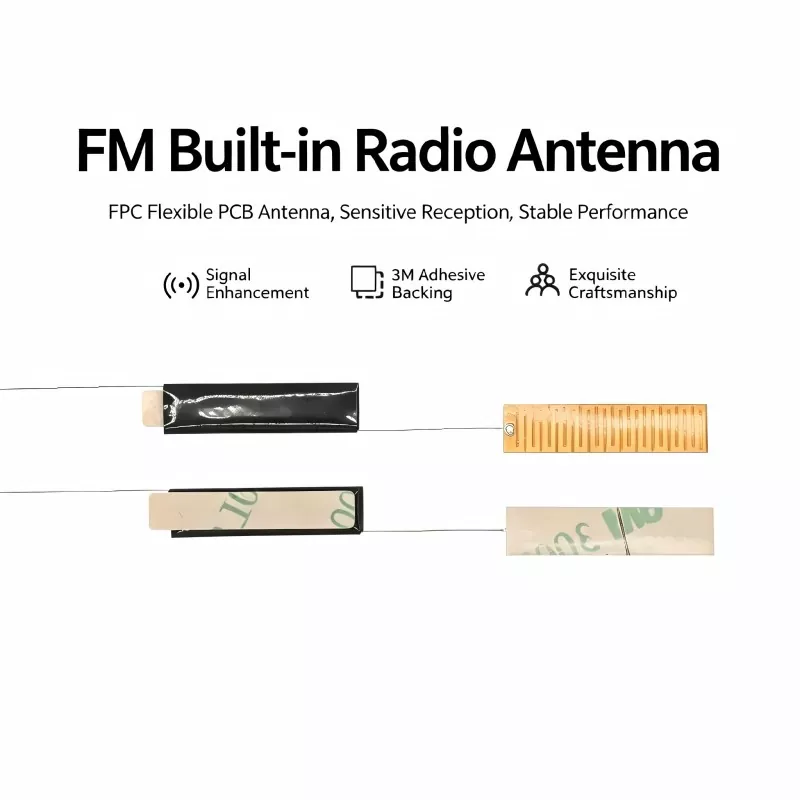

Для получения дополнительной информации о продукте покупатели могут просмотреть страницу продукта «Встроенная FM-радиоантенна».

Как работает встроенная антенна FM-радио?

Принцип действия основан прежде всего на электромагнитной индукции и резонансе. Когда сигнал FM-вещания достигает антенны, ферритовый сердечник помогает сконцентрировать высокочастотное магнитное поле вокруг катушки. Затем проводник с прецизионной обмоткой преобразует электромагнитную энергию в электрический радиочастотный сигнал, который может быть обработан приемной схемой.

1. Концентрация магнитного поля.

Ферритовый сердечник с высокой проницаемостью концентрирует высокочастотные магнитные поля вокруг обмотки. Эта конструкция особенно полезна, когда производителям нужна антенна, которая может разместиться в компактном внутреннем пространстве, сохраняя при этом надежный прием FM.

2. Электромагнитное преобразование

Медная катушка, окружающая ферритовый сердечник, реагирует на изменение магнитного поля и генерирует электрический сигнал. Затем этот сигнал передается через антенное соединение в схему FM-приемника.

3. Частотный резонанс

Параметры обмотки катушки, в том числе количество витков и расположение намотки, влияют на частотные характеристики антенны. Правильная настройка помогает антенне работать в заданном диапазоне FM и обеспечивает стабильный прием.

4. Передача сигнала

После преобразования принятый радиочастотный сигнал проходит через антенный провод или соединительные контакты в схему FM-приемника, где он усиливается, декодируется и преобразуется в аудиовыход.

Каковы ключевые особенности?

При выборе внутренней FM-антенны для коммерческого продукта инженеры обычно учитывают качество приема, физические размеры, помехоустойчивость, рабочую температуру и гибкость интеграции. Следующие характеристики делают встроенную конструкцию с ферритовым сердечником подходящей для многих компактных устройств.

• Рабочий диапазон 88–108 МГц:Разработан для широко используемого диапазона частот FM-вещания.
• Компактная внутренняя структура:Позволяет производителям интегрировать прием FM без выступающей внешней антенны.
• Прецизионная намотка катушки:Поддерживает стабильные электрические характеристики и частотные характеристики.
• Конструкция с ферритовым сердечником:Концентрирует магнитные поля и обеспечивает эффективный прием сигнала.
• Дизайн с учетом помех:Соображения по изоляции и конструкции могут помочь уменьшить нежелательные электромагнитные помехи.
• Гибкая настройка:Размеры жил, параметры намотки, длина кабеля, контакты и разъемы могут быть адаптированы к требованиям продукта.
• Широкий диапазон рабочих температур:Упомянутая конструкция Qianmu обеспечивает работу в диапазоне от -20°C до +85°C.

Где его можно использовать?

Компактная конструкция внутренней FM-антенны делает ее подходящей для продуктов, где использование внешней антенны нежелательно или непрактично. Область применения может варьироваться от бытовой электроники до автомобильного и промышленного оборудования.

Каковы технические характеристики?

Технические характеристики всегда должны соответствовать схеме приемника, корпусу, месту установки и целевому рынку. Следующие спецификации представляют указанную конфигурацию продукта Qianmu и могут служить отправной точкой для инженерной оценки.

Фактическая производительность может варьироваться в зависимости от микросхемы приемника, компоновки печатной платы, материала корпуса, окружающей электромагнитной среды, силы местного сигнала и места установки антенны. Поэтому тестирование прототипа остается важным перед массовым производством.

Как следует устанавливать антенну?

Правильное размещение имеет важное значение для достижения стабильного приема FM. Даже хорошо спроектированная антенна может потерять производительность, если расположена рядом с источниками сильных помех или неподходящими материалами.

Шаг 1. Выберите положение установки.

Разместите антенну в относительно открытом внутреннем пространстве и, если это возможно, близко к внутренней поверхности корпуса. Не размещайте его непосредственно рядом с высокочастотными микросхемами, компонентами питания, источниками тепла или другими источниками сильных помех.

Шаг 2. Закрепите антенну

Изолированная клейкая основа может обеспечить простой метод установки совместимых конструкций. Метод крепления должен обеспечивать надежное положение антенны и предотвращать ее движения, которые могут повлиять на повторяемость во время работы продукта.

Шаг 3. Подключите антенну

Подключите провод или контакты антенны к назначенному интерфейсу FM-антенны на печатной плате. Паяные соединения должны быть надежными и не иметь коротких замыканий, а штекерные соединения должны иметь достаточную механическую фиксацию.

Шаг 4: Тестовый прием

После сборки включите устройство и выполните поиск FM-станций. Оцените количество станций, четкость звука, фоновый шум, стабильность сигнала и стабильность приема в разных местах.

Как покупателям следует выбрать правильную антенну?

Цена сама по себе не должна определять выбор антенны. В проектах OEM и ODM группы закупок и инженеры должны оценивать антенну как часть полной радиочастотной системы.

1. Подтвердите диапазон частот:Убедитесь, что антенна подходит для целевого диапазона FM-вещания.
2. Проверьте доступное место:Прежде чем выбирать конструкцию антенны, укажите точные размеры корпуса и печатной платы.
3. Ознакомьтесь со способом подключения:Укажите длину кабеля, конструкцию клеммы, тип разъема или требования к подключению печатной платы.
4. Оцените операционную среду:Автомобильные, портативные, внутренние и наружные продукты могут требовать различных механических и термических требований.
5. Рассмотрим электромагнитные помехи:Определите близлежащие процессоры, импульсные источники питания, дисплеи, двигатели и другие потенциальные источники шума.
6. Запросить образцы:Перед одобрением массового производства протестируйте антенну в реальном корпусе и с предполагаемой схемой FM-приемника.
7. Обсудить настройку:Для объемных проектов индивидуальные размеры сердечника и параметры намотки могут обеспечить лучшую интеграцию, чем обычная антенна.

Как она соотносится с другими FM-антеннами?

Различные конструкции антенн отвечают различным требованиям к продукции. Антенна на печатной плате может быть удобной, если печатная плата обеспечивает достаточно места, а телескопическая антенна может быть полезна, когда допустима открытая антенна. Встроенная конструкция с ферритовым сердечником особенно актуальна, когда производители отдают предпочтение скрытой установке и компактной механической интеграции.

Часто задаваемые вопросы

1. Какую частоту поддерживает встроенная FM-радиоантенна?

Упомянутая антенна Qianmu предназначена для диапазона FM-вещания 88–108 МГц. Конкретные требования к частоте можно обсудить во время настройки для различных приложений и рынков.

2. Можно ли изменить размеры антенны и длину кабеля?

Да. Персонализация может включать размер ферритового сердечника, параметры обмотки катушки, длину вывода, материалы выводов и типы разъемов. Эти опции позволяют антенне лучше соответствовать имеющемуся корпусу и компоновке печатной платы.

3. Подходит ли встроенная антенна для автомобильных аудиосистем?

Да. Встроенные FM-антенны могут быть интегрированы в автомобильные аудиосистемы, радиоприемники Bluetooth, мультимедийные головные устройства и подобное оборудование. Автомобильные проекты следует оценивать посредством фактической установки и радиочастотных испытаний, поскольку конструкции и электроника транспортных средств могут влиять на прием.

4. Зависят ли характеристики антенны от разводки печатной платы?

Да. На качество приема влияет не только антенна, но и микросхема приемника, расположение печатной платы, заземление, окружающие компоненты, конструкция корпуса и электромагнитная среда. Перед массовым производством рекомендуется тестирование прототипа.

5. Могут ли быть предоставлены образцы перед массовым производством?

Оценка образцов является важной частью разработки индивидуальной антенны. Покупатели могут обсудить требования к образцам с Qianmu и протестировать антенну в предполагаемом устройстве, прежде чем переходить к серийному производству.

Зачем выбирать индивидуальную FM-антенну?

Производителям, разрабатывающим электронные продукты с поддержкой FM, антенну следует выбирать как неотъемлемую часть радиочастотной системы, а не рассматривать как отдельный аксессуар. Хорошо подобранная встроенная конструкция может помочь сэкономить место для установки, сохранить чистый внешний вид корпуса и предоставить практичное решение для автомобильных, портативных, умных домашних и промышленных FM-приложений.

Цяньму предлагает решения для встроенных FM-антенн с возможностью индивидуальной настройки, включая размеры ферритового сердечника, намотку катушки, длину кабеля, соединительные клеммы и структурную интеграцию. Для проектов OEM и ODM команды инженеров могут определить требования к частоте, доступное пространство, интерфейс печатной платы, рабочую среду и ожидаемую производительность приема перед выборочной проверкой. Если вы разрабатываете новый продукт с поддержкой FM или ищете надежного партнера по производству антенн в Китае,связаться с намичтобы обсудить ваше приложение, запросить индивидуальное решение и начать оценку образца с помощью Qianmu.
