Внешняя GPS-антенна

Внешняя антенна GPS — это автономный радиочастотный компонент, специально разработанный для приема слабых радиочастотных сигналов от глобальных навигационных спутниковых систем (GNSS), включая GPS, Beidou, ГЛОНАСС, Galileo и других спутниковых систем. В отличие от встроенных антенн, он отделен от основного устройства коаксиальным кабелем. Эта конструкция преодолевает ограничения физического экранирования корпусов оборудования, позволяя устанавливать антенну на открытых площадках или на крышах транспортных средств для обеспечения оптимального поля зрения (FOV) спутников.

Как это работает?

 Радиочастотные сигналы, передаваемые спутниками GPS, чрезвычайно слабы, когда достигают земли (обычно в диапазоне от -125 дБм до -160 дБм). Высококачественная внешняя антенна GPS обеспечивает эффективный захват сигнала с помощью следующего механизма:

1. Согласование по правой круговой поляризации (RHCP).

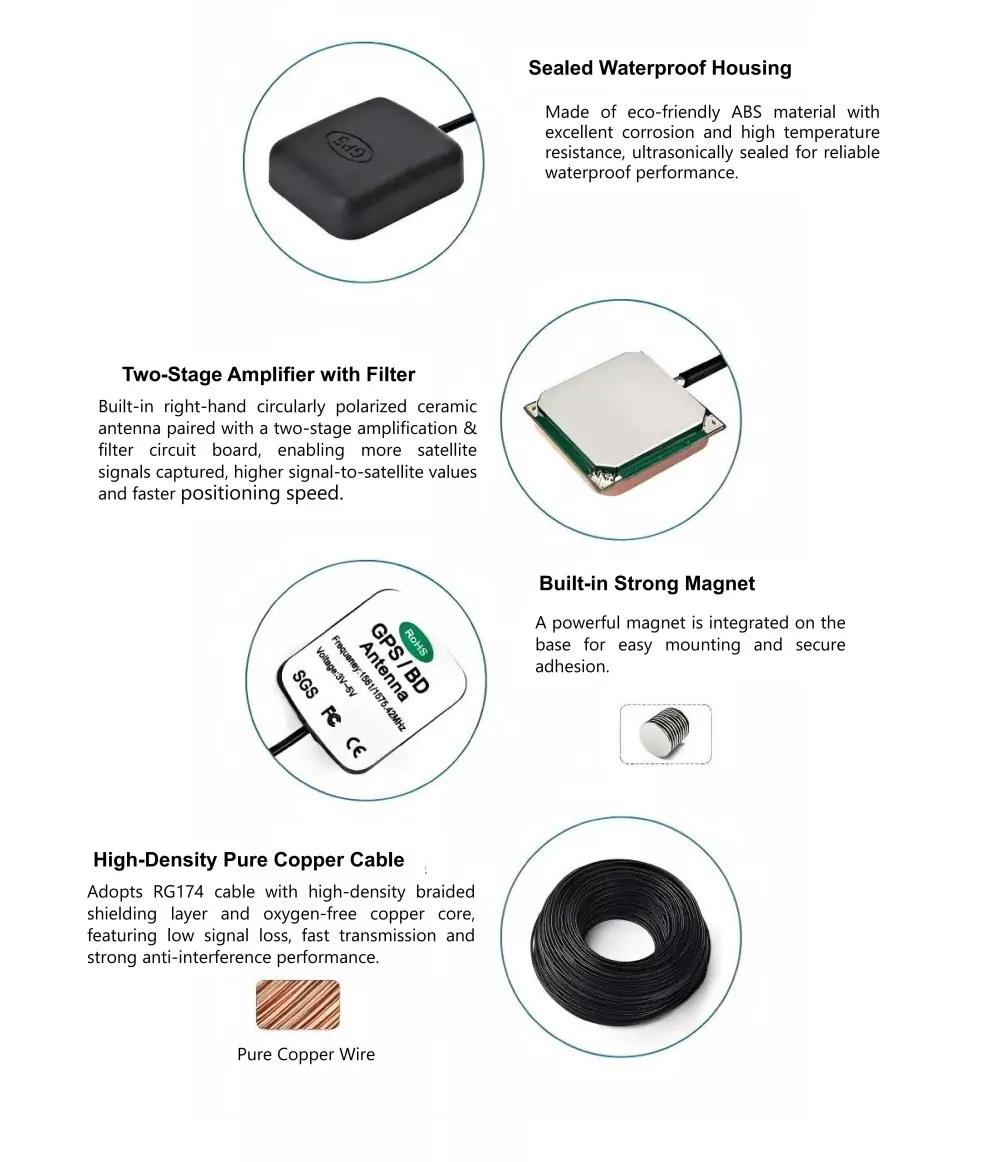

Антенна имеет специальную микрополосковую конструкцию, которая идеально соответствует характеристикам правой круговой поляризации спутниковых сигналов, тем самым устраняя затухание сигнала, вызванное изменениями ориентации устройства.

2. Малошумящий усилитель LNA.

Встроенный высокопроизводительный LNA (малошумящий усилитель), который усиливает слабые сигналы, сохраняя при этом чрезвычайно низкий коэффициент шума (обычно <2 дБ) и компенсируя вносимые потери, возникающие во время передачи по фидеру.

3. Защита от многолучевых помех.

За счет оптимизации заземляющего слоя и конструкции дроссельной катушки эффективно подавляются сигналы помех на малой высоте, отраженные от зданий или земли.

Основные преимущества продажи

Как компания, имеющая глубокие корни в области радиочастот, наш продукт является известным китайским производителем антенн и продемонстрировал значительные преимущества в реальных испытаниях:

• Совместимость с несколькими системами во всем диапазоне частот

Поддерживает полночастотные диапазоны L1/L2/L5/L6 и L-диапазон, легко интегрируясь с такими системами, как GPS, BeiDou и Galileo, для удовлетворения требований высокоточного позиционирования RTK.

• Выдающиеся возможности защиты от помех

Данные измерений показывают, что даже в сложных городских ущельях или вблизи опор высоковольтных линий электропередачи способность подавления внеполосного излучения остается превосходной, что эффективно снижает риск потери блокировки системы.

• Стандарт защиты промышленного уровня

Он имеет ультразвуковую герметизацию и двойную водонепроницаемую конструкцию, обеспечивает степень защиты IP67 и поддерживает стабильную работу даже в экстремальных условиях окружающей среды от -40 ℃ до + 85 ℃.

• Гибкие индивидуальные услуги

Поддерживает настройку различных интерфейсов, таких как SMA и TNC; Длина кабеля и методы магнитного/винтового крепления могут быть отрегулированы в соответствии с требованиями.

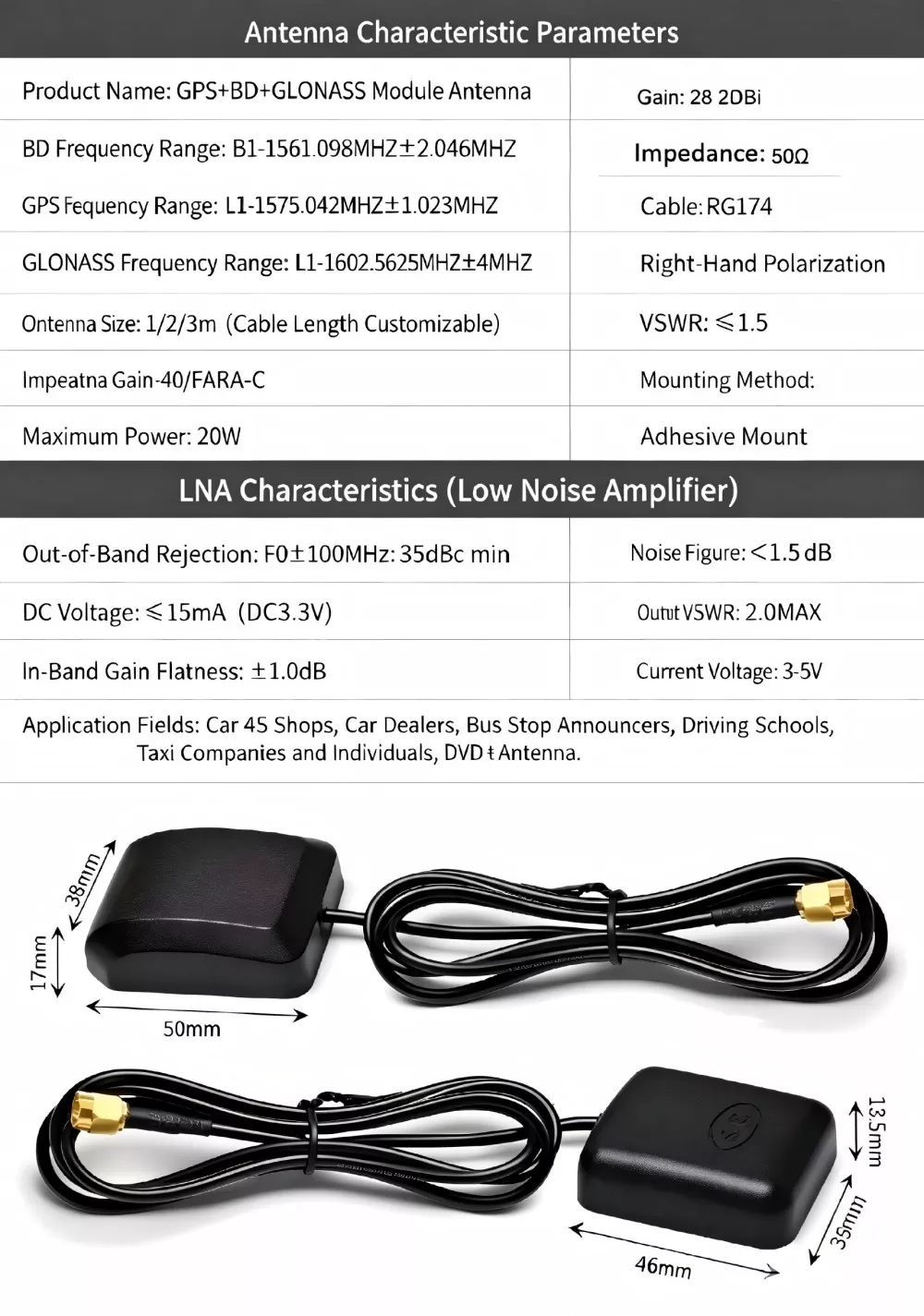

Технические характеристики

Какие устройства совместимы?

Наша внешняя GPS-антенна широко используется в следующих областях:

1. Умные подключенные транспортные средства и ADAS

Установленный на крыше автомобиля, он проникает через противовзрывную пленку автомобиля, обеспечивая позиционирование на уровне сантиметра для систем автономного вождения и управления автопарком.

2. Точное земледелие и дроны

Установленный на верхней части сельскохозяйственных дронов или сельскохозяйственной техники, он обладает высокой устойчивостью к электромагнитным помехам, обеспечивая точное автоматическое перемещение и точное распыление пестицидов.

3. Геодезические съемки и синхронизация времени базовой станции.

Являясь основным компонентом базовых станций или приемников RTK, стабильная погрешность фазового центра (± 2 мм) обеспечивает точность измерений на уровне миллиметра.

4. Морская и корабельная навигация

Устойчивая к коррозии соляного тумана конструкция обеспечивает непрерывную и надежную передачу данных о курсе и положении даже в суровых морских условиях.

5. Отслеживание активов Интернета вещей

Благодаря длинным кабелям его можно легко скрыть снаружи контейнеров или крупного оборудования, что позволяет осуществлять мониторинг логистики по всему миру.

Углубленное сравнение с конкурирующими продуктами.

Иллюстрированное руководство по установке и использованию

1. Выбор места: Обязательно устанавливайте антенну на ровной поверхности с беспрепятственным обзором и без металлических помех (например, на крыше автомобиля или верхней части оборудования).

2. Гидроизоляция: точки подключения наружного блока должны быть герметизированы самоплавящейся водонепроницаемой лентой, нанесенной по методу обертывания «321», чтобы предотвратить попадание дождевой воды по кабелю в оборудование.

3. Заземление и молниезащита: прежде чем питающий кабель попадет в аппаратное помещение или устройство, рекомендуется установить грозозащитный разрядник и убедиться, что он правильно заземлен поблизости.

4. Характеристики проводки: При прокладке кабелей необходимо установить «капельные петли (U-образные изгибы)», чтобы дождевая вода не текла назад.

Как правильно выбрать внешнюю GPS-антенну?

Ищем надежного поставщика. В это время рекомендуется сосредоточиться на оценке следующих трех пунктов:

1. Уточните требования к полосе частот: для базовой навигации просто выберите одночастотную антенну L1. Если требуется высокая точность RTK или защита от помех, обязательно выберите многочастотную антенну L1/L2/L5.

2. Оцените условия установки: для использования в автомобиле или на открытом воздухе лучшим выбором является степень водонепроницаемости IP67 и магнитное основание; для фиксированных базовых станций рекомендуется винтовая установка в сочетании с дроссельной катушкой для подавления многолучевого распространения.

3. Проверьте потери в кабеле: если длина кабеля превышает 5 метров, поставщик должен предоставить кабели с низкими потерями; в противном случае выигрыш МШУ будет компенсирован потерями в кабеле.

Почему выбирают нас?

Компания Shenzhen Qianmu Communication Technology Co., Ltd. является не только производителем внешней GPS-антенны, но и вашим надежным партнером в области радиочастотных технологий. У нас есть собственные независимо разработанные микроволновые безэховые камеры и команда опытных инженеров, что позволяет нам предоставлять комплексные индивидуальные услуги, охватывающие прототипирование, тестирование и массовое производство. Используя хорошо зарекомендовавшую себя экосистему электронной промышленности Шэньчжэня, мы обеспечиваем конкурентоспособные сроки выполнения заказов и экономически эффективные решения, сохраняя при этом превосходное качество продукции.

Часто задаваемые вопросы

В1: Совместимо ли оно с системой BeiDou?

А: Абсолютно. Наша антенна имеет многоканальную конструкцию и изначально поддерживает основные глобальные системы GNSS, включая GPS, BeiDou, ГЛОНАСС и Galileo.

Q2: As a manufacturer, what is your minimum order quantity (MOQ)?

О: Мы поддерживаем гибкие варианты закупок. На стандартные модели мы принимаем пробные заказы небольшими партиями. Для индивидуальных моделей, пожалуйста, свяжитесь с нашим отделом продаж, чтобы получить последние предложения и конкретную информацию о минимальном заказе.

В3: Как вы выбираете между активной внешней GPS-антенной и пассивной моделью?

О: Для автомобильных приложений, промышленных систем управления, геодезических и картографических проектов, а также наружного применения требуется активная внешняя антенна GPS. Пассивные модели подходят только для очень коротких расстояний в помещении (до 1 метра), и при использовании более длинных кабелей могут возникнуть значительные потери сигнала. Все флагманские модели Qianmu Factory имеют активный дизайн.

В4: Можно ли использовать для антенны удлиненный кабель? Какова максимальная поддерживаемая длина?

О: Максимальная рекомендуемая длина стандартного кабеля RG174 составляет 10 метров. Если длина кабеля превышает 10 метров, обратитесь к поставщику для замены его радиочастотным кабелем LMR с низкими потерями. Завод также может изготовить сверхдлинные антенны с кабелями длиной до 20 метров.
