Антенны FPC и антенны на печатной плате: ключевые различия для компактных электронных устройств

Выбор антенны для компактного электронного устройства – это нечто большее, чем просто поиск компонента, подходящего для имеющегося пространства. Антенна должна соответствовать компоновке печатной платы устройства, корпусу, рабочей частоте и окружающим компонентам.

Антенны FPC и антенны на печатной плате — это два варианта встроенных беспроводных устройств. Оба могут использоваться в компактной электронике, но они различаются конструкцией, требованиями к установке и тем, как они вписываются в производственный процесс.

Инженерам, разрабатывающим устройства Интернета вещей, планшеты, носимую электронику и беспроводные терминалы, понимание этих различий на ранней стадии может помочь избежать ненужных изменений конструкции во время прототипирования.

Что такое антенна FPC?

Антенна FPC использует проводящий рисунок на гибкой подложке печатной платы. Его тонкая структура позволяет устанавливать его в подходящих узких пространствах или на определенных изогнутых поверхностях внутри электронного корпуса.

Это может быть полезно, когда на основной плате недостаточно места для антенны или когда корпус устройства требует другого монтажного положения.

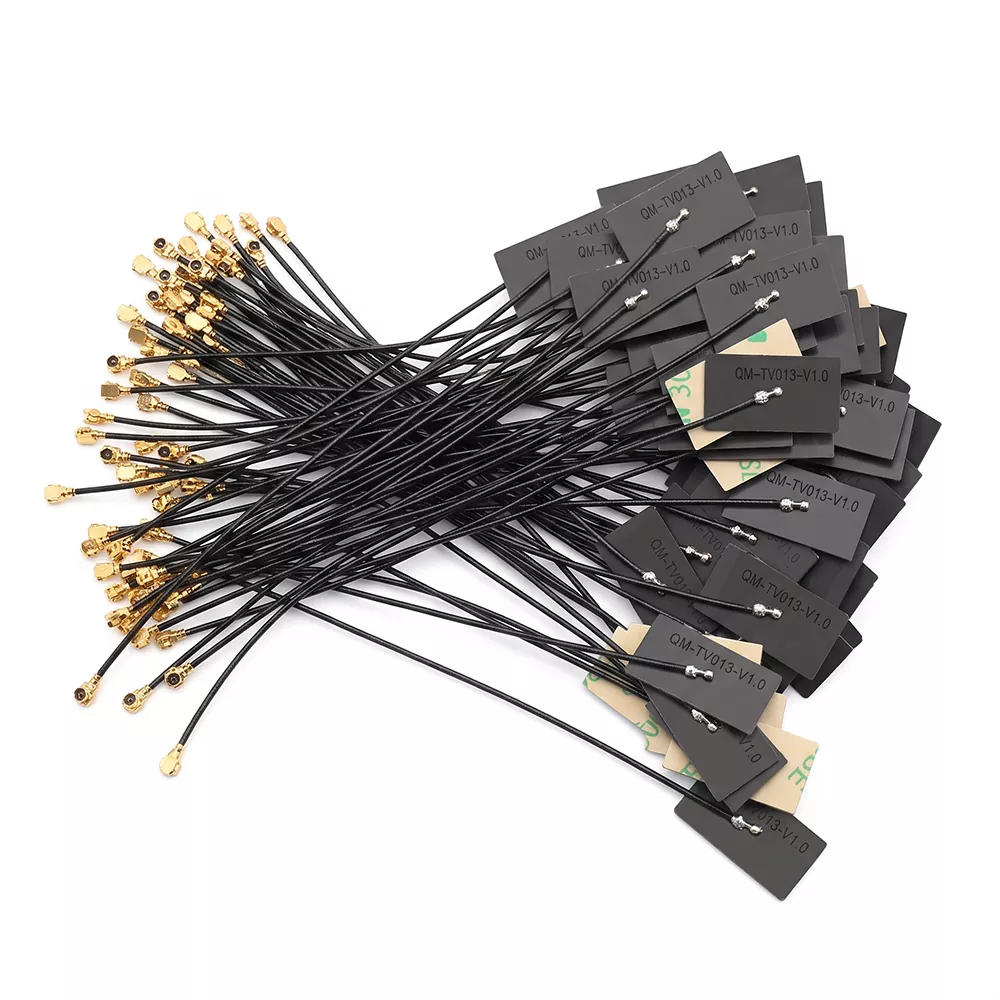

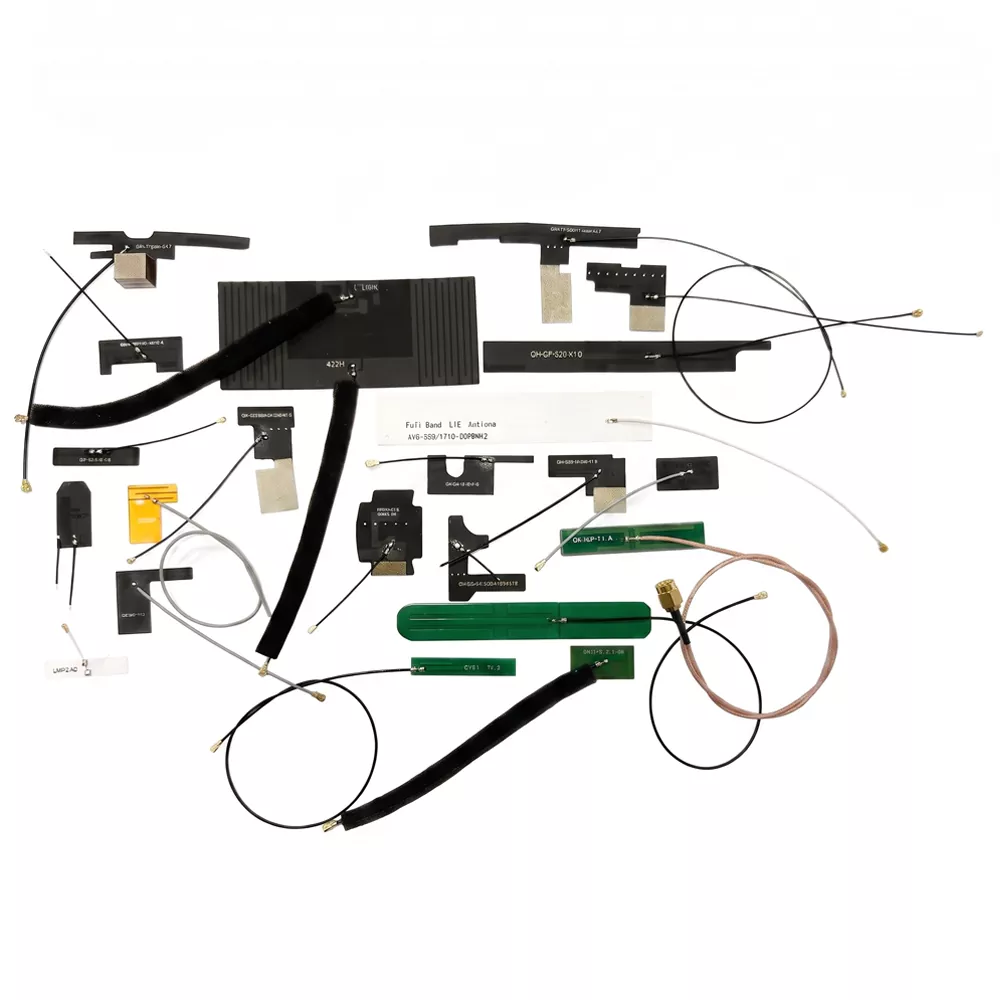

Типичные области применения включают носимую электронику, портативные терминалы, портативные устройства и компактное оборудование Интернета вещей.Диапазон антенны ФПКот Qianmu охватывает встроенные антенные решения для различных беспроводных приложений, характеристики которых выбираются в соответствии с требованиями устройства.

При оценке антенны FPC инженеры должны проверить ее размеры, рабочую частоту, варианты кабеля и разъема, метод монтажа и расстояние до близлежащих металлических компонентов.

Что такое антенна на печатной плате?

Антенна на печатной плате образована проводящим рисунком на печатной плате. В зависимости от конструкции он может быть интегрирован в основную плату или размещен на специальной плате.

Такой подход может снизить потребность в отдельном антенном компоненте, когда на печатной плате достаточно места для излучающего элемента и его необходимого зазора. Его часто рассматривают для беспроводных модулей, контроллеров Интернета вещей, оборудования для умного дома и других продуктов с относительно стабильной компоновкой платы.

Однако антенна на печатной плате не является автоматически более дешевым или более эффективным вариантом. Результаты зависят от геометрии антенны, заземления, материалов платы, близлежащих компонентов и конечного корпуса.

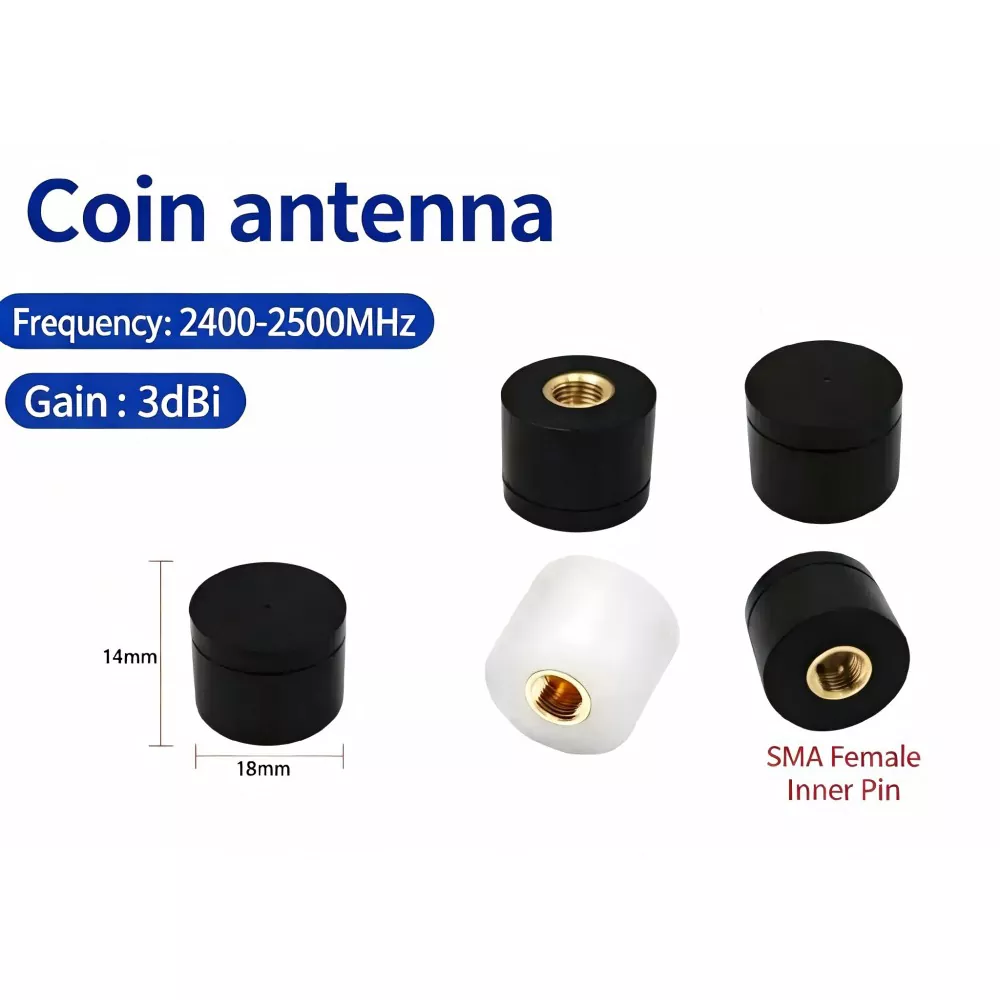

Цяньмувстроенные антенные решениявключают как подходы на основе FPC, так и подходы, интегрированные с печатной платой, для различных структур устройств.

Антенна FPC и антенна PCB: ключевые различия

Практическая разница заключается в том, как каждая антенна вписывается в изделие. Антенна FPC обеспечивает больше свободы в размещении, а антенна на печатной плате может упростить интеграцию, если печатная плата спроектирована вокруг нее.

Ни один из типов не гарантирует лучшую производительность беспроводной связи без тестирования на предполагаемом устройстве.

1. Место для установки и механическая конструкция.

Доступное пространство часто является первым фактором, который следует оценить.

Антенну FPC можно разместить вдоль стены корпуса или в узком внутреннем пространстве при условии соблюдения пределов изгиба антенны, условий монтажа и электрических требований. Это может быть полезно в устройствах, где аккумулятор, дисплей и материнская плата занимают большую часть доступного пространства.

Для антенны на печатной плате требуется подходящее место на печатной плате. Его компоновка должна учитывать излучающий элемент, плоскость заземления и зазор от других компонентов.

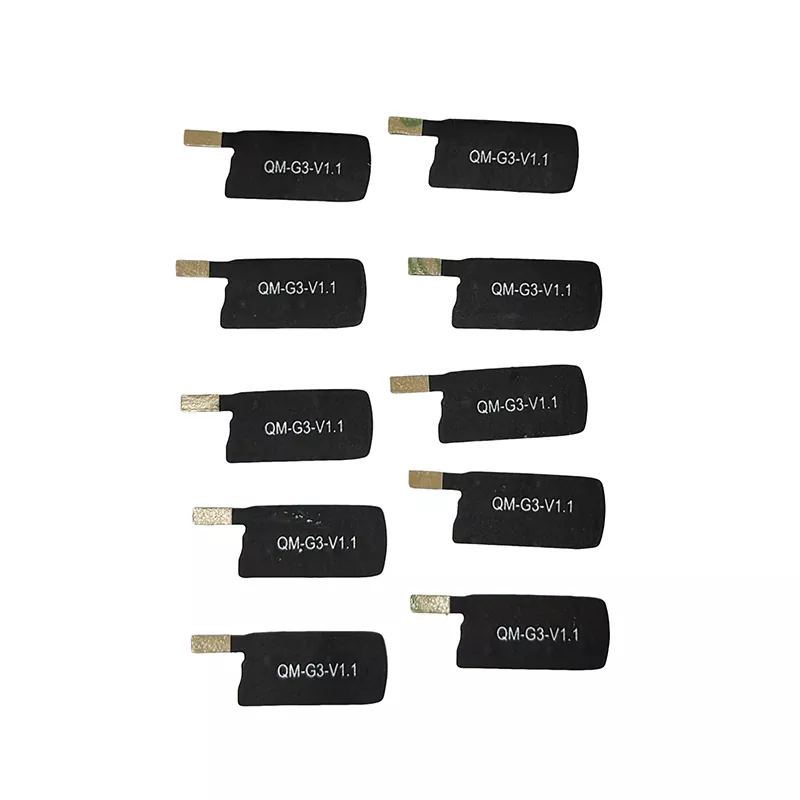

Например, планшет с компактной внутренней компоновкой может выиграть от выбора гибкой антенны, которую можно расположить вдали от людных мест. ЦяньмуУльтратонкая планшетная антенна FPCявляется подходящим продуктом для рассмотрения при оценке этого типа интеграции.

Окончательный выбор должен основываться на полной механической конструкции, а не только на размерах антенны.

2. Радиочастотные характеристики и стабильность сигнала

Гибкая антенна не обеспечивает автоматически более сильный прием, а антенна, встроенная в печатную плату, не обязательно более стабильна.

Производительность зависит от рабочей частоты, геометрии антенны, согласования импедансов, заземления, материалов корпуса и окружающих компонентов. Батареи, металлические кронштейны, дисплеи и кабели могут повлиять на работу установленной антенны.

Прежде чем выбрать антенну, инженеры должны подтвердить следующие параметры:

• Рабочая частота и требуемая полоса пропускания

• Импеданс и КСВН

• Усиление и диаграмма направленности

• Плоскость земли и зазор антенны

• Требования к разъему и питающему кабелю

• Производительность в готовом корпусе

Для компактных беспроводных устройств особенно важно проверить антенну в фактическом положении установки. Результаты, полученные от автономной антенны, могут не отражать ее характеристики после того, как антенна будет собрана в конечный продукт.

3. Стоимость производства и сборки.

Общая стоимость зависит от конструкции устройства в целом, а не только от цены антенны.

Антенна на печатной плате может сократить количество отдельных компонентов и этапов сборки, если она соответствует существующей компоновке платы. Однако если проект требует внесения изменений в размеры печатной платы, маршрутизацию или размещение компонентов, эти изменения могут увеличить объем работ по разработке.

Антенна FPC является отдельным компонентом и может потребовать дополнительных крепежных материалов, кабеля или разъема. Тем не менее, это может быть более практичным, если избегать серьезной модернизации печатной платы или корпуса.

Для OEM-проектов сравните следующие затраты:

• Изготовление антенн

• Модификации печатной платы и корпуса

• Кабели, разъемы и монтажные материалы

• Сборка и проверка

• Тестирование прототипа и радиочастотная настройка

• Объем производства и ожидаемый спрос

Запрос цен на основе одних и тех же технических требований обеспечивает более полезное сравнение, чем оценка двух технологий по ценам на их основные компоненты.

4. Какая антенна подходит для вашего применения?

Соответствующая конструкция зависит от физической структуры устройства и требований к беспроводной сети.

Носимые и портативные устройства:Антенну FPC стоит рассмотреть, когда корпус изогнут или внутренняя компоновка оставляет мало места для жесткой антенной конструкции.

Умный дом и продукты IoT:Оба варианта могут подойти. Решение зависит от стандарта беспроводной связи, компоновки платы, корпуса и процесса сборки.

Промышленное беспроводное оборудование:Антенна на печатной плате может работать хорошо, если расположение платы фиксировано и имеется достаточный зазор. Антенна FPC может оказаться полезной, когда пространство для установки ограничено.

Планшетные и портативные терминалы:Гибкая антенна может обеспечить дополнительные возможности позиционирования, особенно когда внутренняя конструкция перегружена. Окончательный выбор по-прежнему требует RF-валидации.

Цяньмуассортимент продукциивключает категории внутренних и внешних антенн для различных беспроводных приложений. Просмотр доступных структур продукта вместе с чертежами устройств может помочь сузить круг подходящих вариантов.

5. Какая информация необходима для индивидуальной антенны?

Прежде чем запросить предложение или прототип, подготовьте ключевые детали предполагаемого применения:

1. Диапазон частот:Укажите необходимые рабочие частоты и стандарты беспроводной связи.

2. Доступные размеры:Укажите максимальный размер антенны и доступную площадь для установки.

3. Структура устройства:Делитесь чертежами печатных плат, размерами корпуса и расположением близлежащих металлических компонентов или батарей.

4. Требования РФ:Определите целевой импеданс, полосу пропускания, КСВ, усиление и другие применимые критерии производительности.

5. Способ подключения:Подтвердите, требуется ли для проекта прямое подключение к печатной плате, коаксиальный кабель, разъем IPEX или другой интерфейс.

6. Требования к тестированию:Укажите все необходимые радиочастотные измерения или проверку на уровне продукта.

7. План производства:Укажите количество прототипов, ожидаемый объем заказа и график разработки.

Эти детали помогают определить, подходит ли для проекта антенна FPC, антенна на печатной плате или другая встроенная антенная конструкция.

Часто задаваемые вопросы

Антенна FPC лучше антенны на печатной плате?

Не в каждом приложении. Антенны FPC обеспечивают большую гибкость при физическом размещении, а антенны на печатной плате могут упростить интеграцию, если разводка платы обеспечивает достаточно места. Правильный выбор зависит от конструкции устройства и требований РФ.

Могут ли антенны FPC и PCB поддерживать Wi-Fi и Bluetooth?

Да. Оба могут быть предназначены для приложений Wi-Fi и Bluetooth, включая продукты с частотой 2,4 ГГц. Совместимость зависит от конструкции антенны, ширины полосы пропускания, соответствия и условий установки.

Всегда ли антенна на печатной плате стоит дешевле?

Нет. Антенна на печатной плате может сократить затраты на отдельные компоненты и сборку, но модернизация печатной платы может увеличить затраты на разработку. Антенна FPC может быть более экономичной, если она позволяет избежать серьезных изменений в материнской плате или корпусе.

Что влияет на работу встроенной антенны?

Рабочая частота, геометрия антенны, земляной слой, согласование импедансов, материалы корпуса и близлежащие компоненты — все это может влиять на производительность. Тестирование на готовом устройстве имеет важное значение.

Может ли компания Qianmu предоставить индивидуальную антенну FPC?

На странице антенны Qianmu FPC описаны доступные варианты настройки, включая размеры, частоту, разъемы, кабели и методы установки. Окончательные спецификации должны быть подтверждены на соответствие RF и механическим требованиям проекта.

Выбор между антеннами FPC и PCB

Выбор между антенной FPC и антенной на печатной плате следует начинать с компоновки устройства, рабочей частоты и требуемых характеристик беспроводной связи. Затем необходимо вместе оценить гибкость установки, этапы сборки и общую стоимость разработки.

Для компактных электронных продуктов раннее подтверждение положения антенны и тестирование конструкции в предназначенном для нее корпусе могут уменьшить количество изменений, которых можно было бы избежать на более поздних стадиях разработки.

Чтобы оценить подходящий вариант, ознакомьтесь с антенными решениями Qianmu FPC и другими вариантами встроенных антенн, а также с требованиями вашего устройства.
