Антенна 2G/3G/4G LTE

Антенна 2G/3G/4G LTE — это легкая, гибкая и гибкая встроенная полнодиапазонная антенна сотовой связи. В отличие от обычной антенны для поверхностного монтажа, в этом продукте используется гибкая монтажная плата FPC + процесс прямой коаксиальной пайки. Антенна легкая, тонкая, мягкая и свободно помещается в изогнутую поверхность и узкие щели внутри устройства. Он поддерживает передачу и прием сигналов мультисетей 2G GSM, 3G WCDMA и 4G LTE. В настоящее время это предпочтительный тип встроенной коммуникационной антенны для небольших интеллектуальных устройств Интернета, широко решающий такие проблемы отрасли, как небольшое встроенное пространство, слабый сигнал, нестабильный контакт и плохая виброустойчивость устройства.

Принцип работы

Эта сварная коаксиальная антенна 2G/3G/4G LTE FPC работает на основе радиочастотного принципа гибкой микрополосковой генераторной решетки и передает сигналы через коаксиальные экранированные фидеры. Он разделен на три части: слой излучения сигнала, изолирующий слой подложки и экранированный передающий слой. Рабочая логика стабильна и эффективна:

• Принцип радиочастотного излучения: поверхность платы FPC точно протравливает линии многополосного генератора, точно соответствует точкам резонанса всей полосы 2G/3G/4G, нет мертвых зон полосы, измеренный коэффициент стоячей волны во всей полосе стабильный <1,5, потери на отражение сигнала чрезвычайно низкие.

• Преимущества сварной передачи: коаксиальная линия и пластина генератора FPC изготовлены из одной детали путем пайки высокотемпературным оловом. По сравнению с обычной клепаной и зажимной конструкцией измеренные сейсмические характеристики улучшаются на 85%, а в условиях длительной вибрации отсутствует отсоединение контактов и отключение нулевого сигнала.

• Механизм защиты от помех: двухслойная экранирующая структура коаксиальной линии RG1.13 эффективно изолирует электромагнитные помехи от процессора, источника питания и микросхемы основной платы оборудования. Измеренная во внутренней помеховой обстановке оборудования чувствительность приема сигнала увеличивается на 3-5 дБ.

• Характеристики всенаправленного излучения. Планарная всенаправленная конструкция передачи и приема может поддерживать стабильный выходной сигнал в сценариях, когда закрытый корпус устройства и металлический корпус заблокированы, а вероятность успешного подключения IOT-устройства к наружной сети увеличивается на 28%.

Руководство по установке и использованию

Эта антенна FPC имеет встроенную установку, проста в эксплуатации, подходит для сборки массового производства и не требует профессиональной отладки. Шаги следующие:

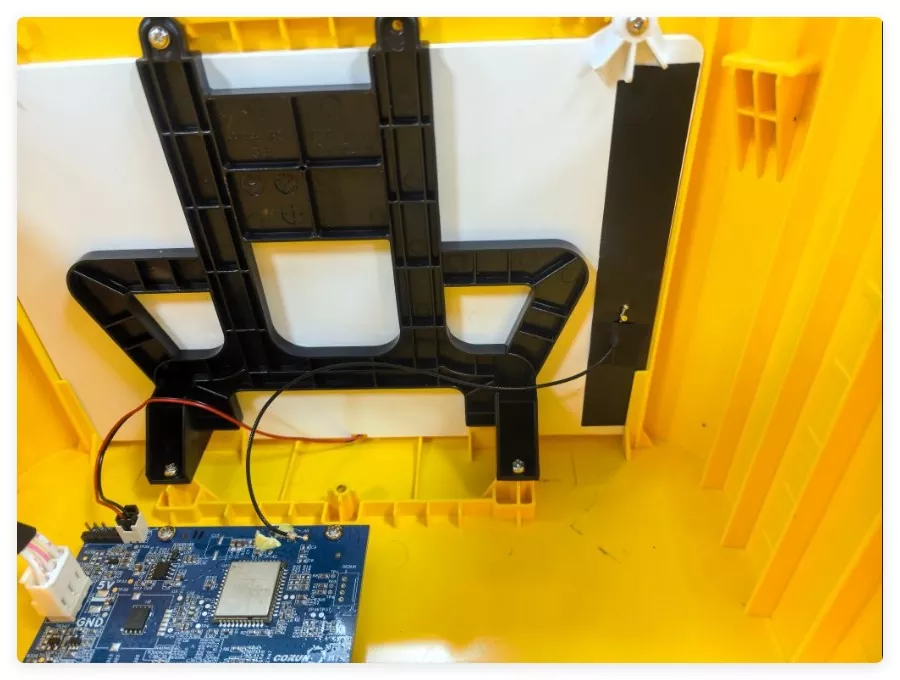

1. Выбор места: выберите открытое место внутри устройства, вдали от чипа материнской платы, источника питания и металлического корпуса, чтобы избежать блокировки сигнала и помех.

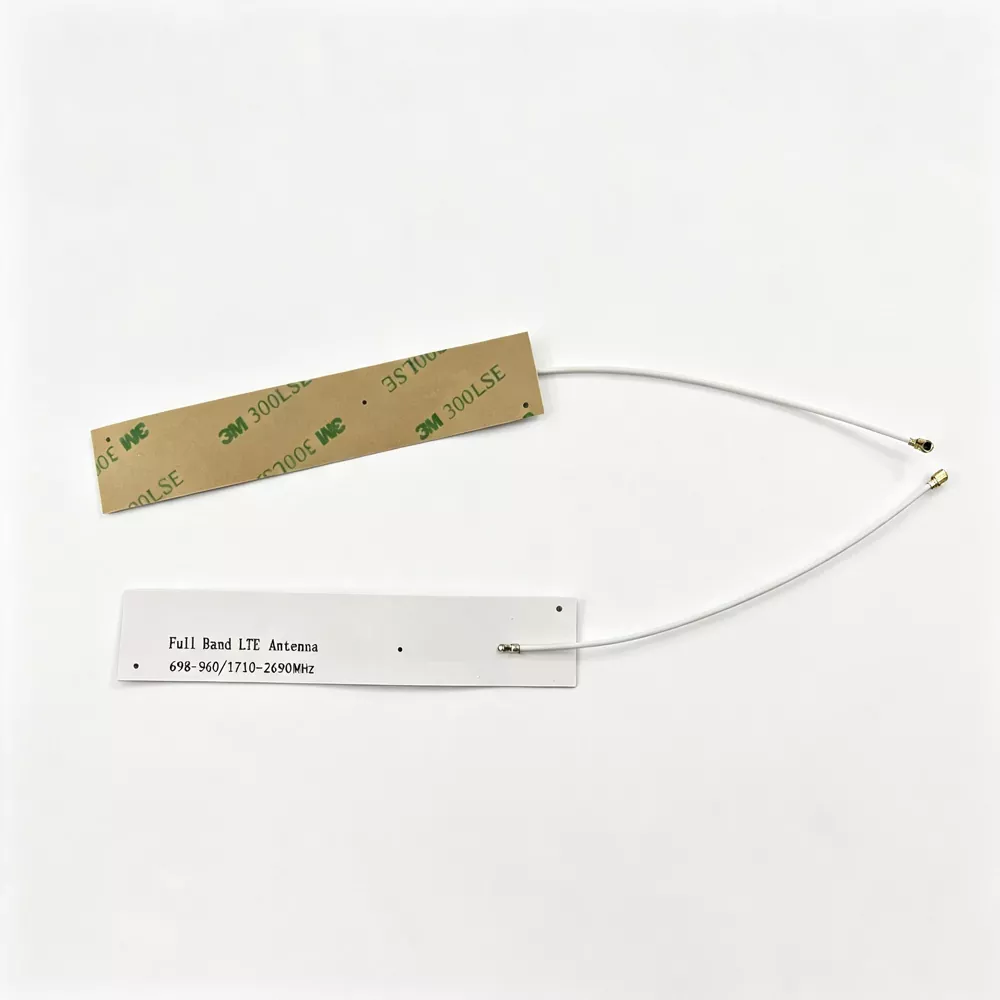

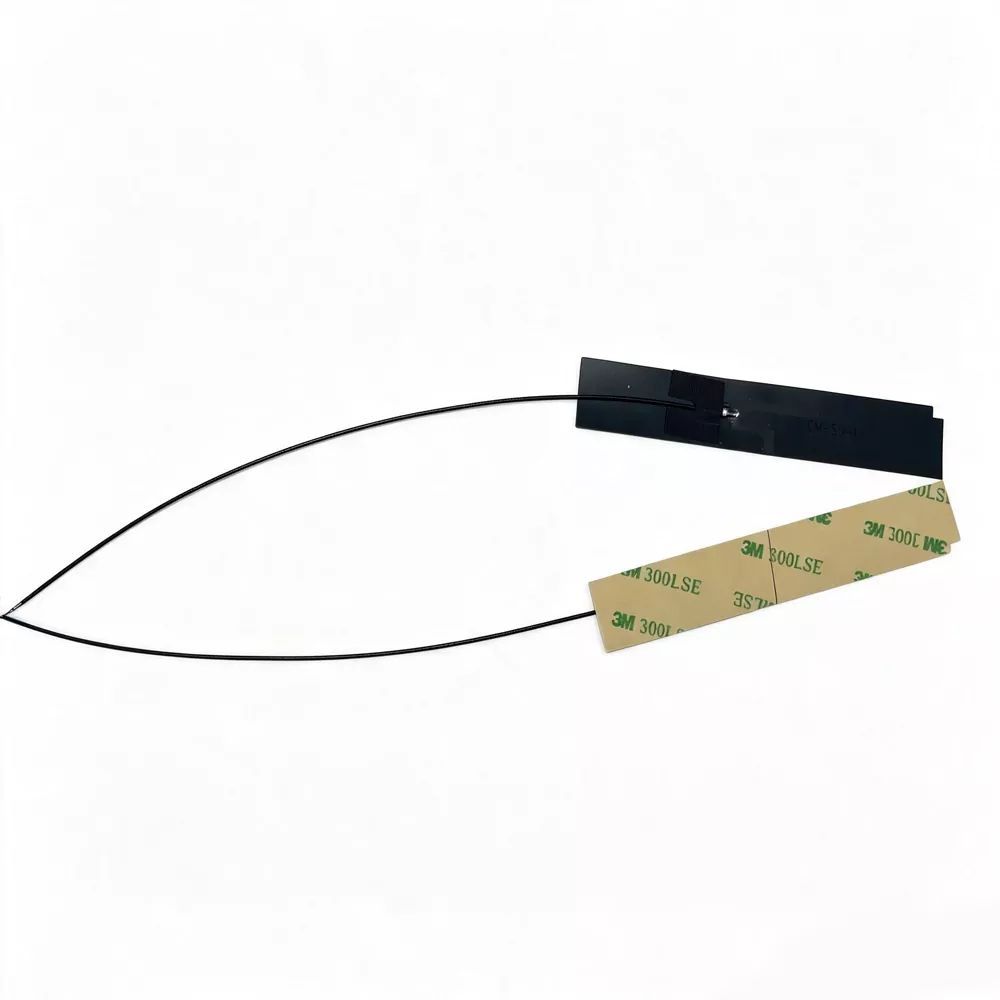

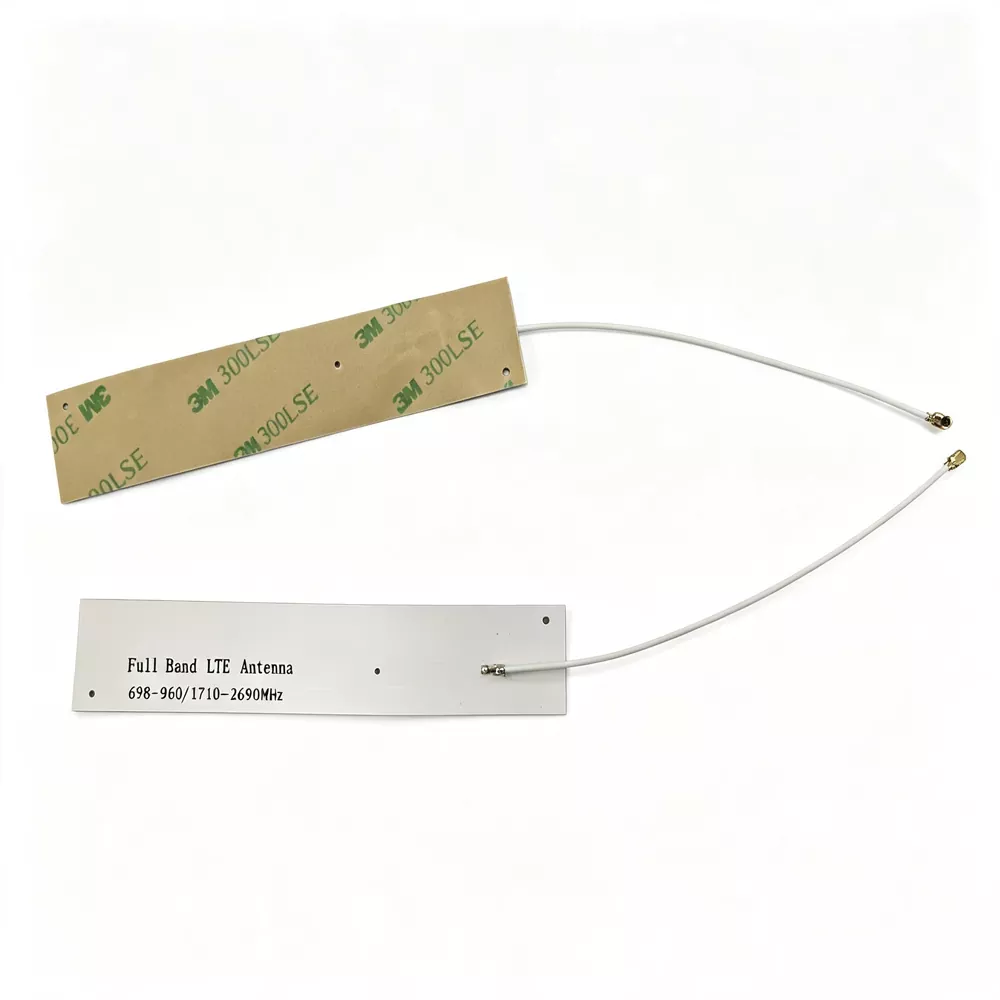

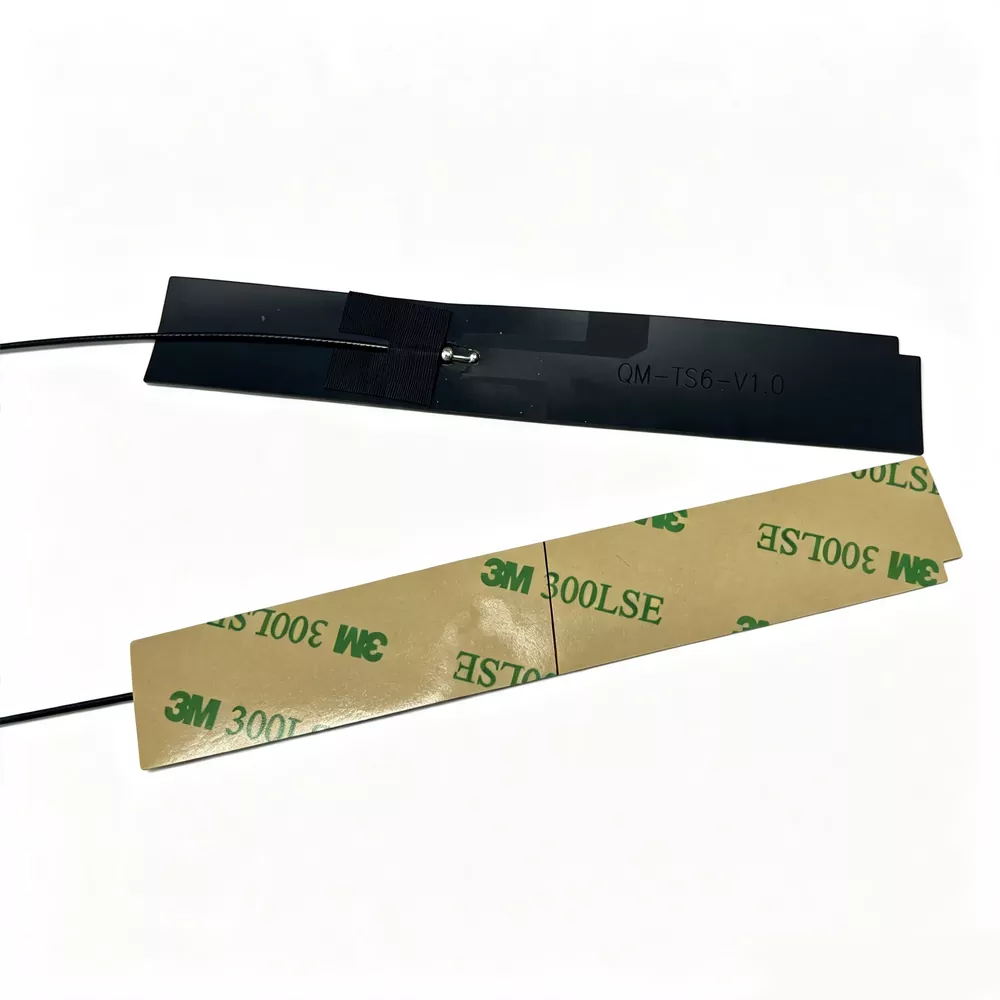

2. Установите и закрепите: задняя часть антенны покрыта высокопрочным клеем 3M. После очистки внутренней стенки устройства от пыли и масляных пятен установите его ровно и прочно и согните по мере необходимости, чтобы он соответствовал изогнутой поверхности устройства.

3. Стыковка интерфейса: аккуратно подключите интерфейс IPEX/SMA сзади к антенному гнезду модуля устройства и аккуратно закрепите его, чтобы избежать резкого выдергивания провода.

4. Организация проводов. Лишние провода следует аккуратно хранить во избежание сдавливания, перегиба или образования мертвых складок, а также для предотвращения повреждения экранирующего слоя, которое может повлиять на сигнал.

5. Тест при включении: после завершения сборки включите питание и подключитесь к сети, чтобы проверить, что все сетевые сигналы 2G/3G/4G принимаются нормально, после чего возможно массовое производство.

Часто задаваемые вопросы

В1: Можно ли согнуть эту сварную коаксиальную антенну 2G/3G/4G LTE FPC для использования?

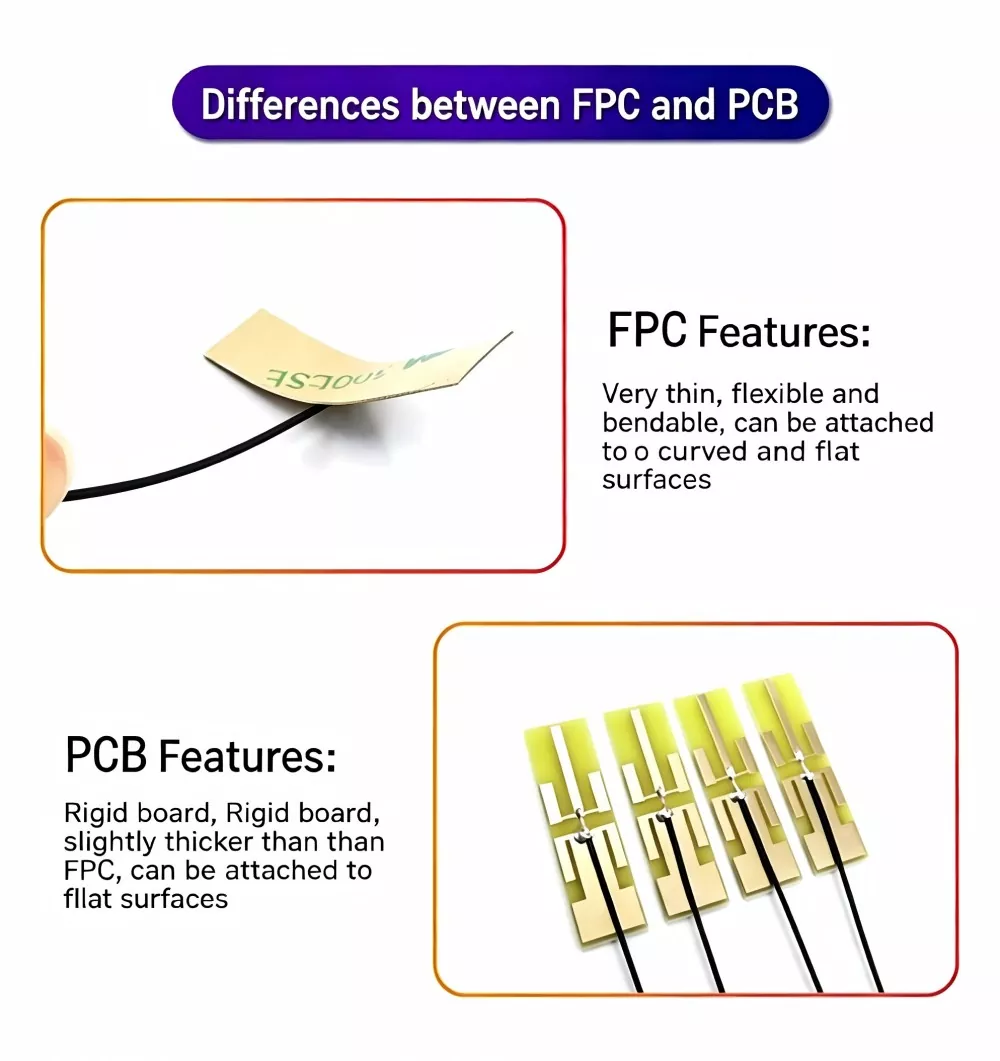

А1: Да. Изделие изготовлено из гибкого базового материала FPC, который можно свободно сгибать и устанавливать на изогнутые поверхности. Он помещается в небольшое встроенное пространство устройства и не сломается и не повлияет на качество сигнала при нормальном изгибе.

В2: Поддерживаете ли вы нестандартную длину кабелей и типы интерфейсов?

A2: Полностью поддерживается. В качестве исходной фабрики поддерживаются настраиваемая длина линии от 10 до 50 см, сменные интерфейсы, такие как SMA, BNC, IPEX, шелкография логотипа и точная настройка размера.

В3: Каковы преимущества процесса пайки по сравнению с обычной приклеенной антенной?

A3: Сварка коаксиальной линии цельной деталью, без свободного зазора, более высокая ударопрочность, устойчивость к растяжению, защита от старения, полностью решает проблемы вибрации оборудования, мерцания сигнала и плохого контакта в высокотемпературной среде, больше подходит для суровых промышленных и транспортных сценариев.
