Почему при выборе антенны важно обращать внимание на КСВ (коэффициент стоячей волны по напряжению)?

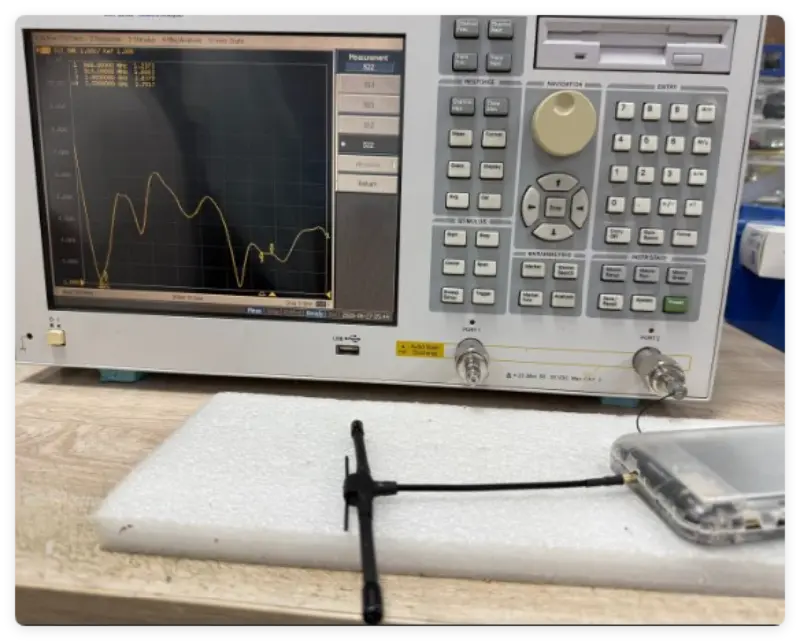

Многие зарубежные покупатели при выборе антенн сосредотачиваются исключительно на усилении антенны, упуская из виду критический параметр коэффициента стоячей волны по напряжению (КСВН), который впоследствии может привести к нестабильным сигналам, серьезному перегреву модуля и сокращению срока службы модуля связи. КСВ указывает степень согласования импедансов между антенной и ВЧ-модулем — чем ниже значение, тем лучше согласование. Стандартный приемлемый КСВ для соответствующей антенны обычно составляет менее 1,5. Высокий КСВ означает, что большинство радиочастотных сигналов не излучаются должным образом и вместо этого отражаются обратно в коммуникационный чип, ухудшая производительность передачи по сети и увеличивая нагрузку на чип, что со временем может легко повредить модуль. В сложных условиях установки, таких как металлические корпуса или герметичные корпуса, неправильное размещение антенны также может повысить КСВ.Цяньмувключает испытание КСВН в качестве обязательного пункта проверки при заводском контроле качества. Для нестандартных антенн мы дополнительно оптимизируем согласование, интегрируя настройки в общую структуру устройства, обеспечивая соответствие всех параметров спецификациям после фактической установки и предотвращая потенциальные сбои с самого начала.

Одна антенна, охватывающая все направления: почему всенаправленные антенны из стекловолокна идеально подходят для наружной связи

Для таких приложений, как наружный мониторинг Интернета вещей, покрытие беспроводной сети в промышленных парках и сбор полевых данных, крайне важно обеспечить широкомасштабное и бесперебойное покрытие сигнала.Всенаправленные антенны из стекловолокнастали очень популярным выбором в отрасли. В этой статье кратко описываются их ключевые преимущества для использования вне помещений, а также соответствующие продуктовые решения Qianmu Communications.

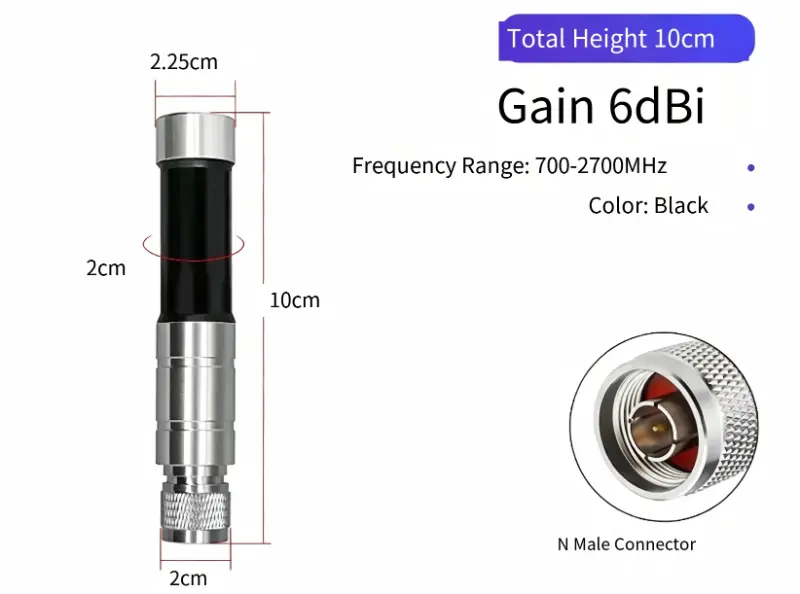

Что такое всенаправленная антенна из стекловолокна

Всенаправленная антенна из стекловолокна имеет внутри излучающий элемент, заключенный в защитную оболочку из стекловолокна. Он равномерно передает и принимает беспроводные сигналы во всех горизонтальных направлениях (360°), позволяя датчикам Интернета вещей, терминалам наблюдения и устройствам сбора данных с любого направления подключаться к сети. После установки не требуется точного выравнивания, что делает настройку и настройку более удобной. Он поддерживает основные диапазоны связи, включая 4G, 5G, LoRa и WiFi.

Корпус из стекловолокна подходит для суровых условий эксплуатации на открытом воздухе

Неметаллические материалы не блокируют сигналы

Стекловолокно не препятствует передаче электромагнитных волн, позволяя полностью использовать номинальный коэффициент усиления антенны. Это позволяет избежать проблем с поглощением сигнала, которые могут возникнуть при использовании металлических корпусов, что в противном случае может снизить производительность передачи.

Устойчивость к атмосферным воздействиям и долговечность с длительным сроком службы.

Корпус из стекловолокна выдерживает воздействие солнечных лучей, старение, дождевую эрозию и коррозию прибрежных солевых брызг, надежно работая при температурах от -40°C до +85°C. Прочная конструкция выдерживает сильные воздействия ветра и в сочетании с технологией герметизации обеспечивает защиту IP65 от проникновения воды и пыли. Это помогает предотвратить сбои в цепи, вызванные накоплением влаги или пыли, сокращая требования к долгосрочному техническому обслуживанию.

Всенаправленное покрытие на 360° снижает затраты на строительство

Одна вертикальная опора может обеспечить покрытие всей площади сигнала, устраняя необходимость установки нескольких направленных антенн по всему объекту и снижая инженерные затраты, связанные с опорами и прокладкой кабелей. Систему можно развернуть после простой вертикальной установки и фиксации, при этом повторная калибровка антенны не требуется при последующем добавлении новых точек мониторинга, что значительно повышает эффективность строительства.

Он широко используется в интеллектуальных счетчиках воды, интеллектуальном мониторинге сельского хозяйства, промышленных сетях IoT, наружном наблюдении за безопасностью и проектах компенсации слепых зон сигнала базовой станции.

Преимущества всенаправленной антенны из стекловолокна Qianmu Communications

1. Усиление, диапазон рабочих частот, тип разъема и длина кабеля могут быть настроены в соответствии с требованиями.

2. Заводские испытания на водонепроницаемость, воздействие дождя, старение при высоких и низких температурах, а также полную проверку радиочастотных характеристик, обеспечивающие стабильные и постоянные параметры.

3. Полный набор монтажных принадлежностей, включая зажимы, с поддержкой OEM-брендинга. Продукция сертифицирована CE, FCC и RoHS, соответствует требованиям таможенного оформления и местным требованиям для зарубежных проектов.

4. Поддерживает выборочное тестирование и оптовую поставку продукции, а также может предоставить разумные рекомендации по выбору модели на основе условий использования на месте.

Разъем наружной антенны ржавеет, что приводит к плохому контакту? Простые ежедневные советы по защите

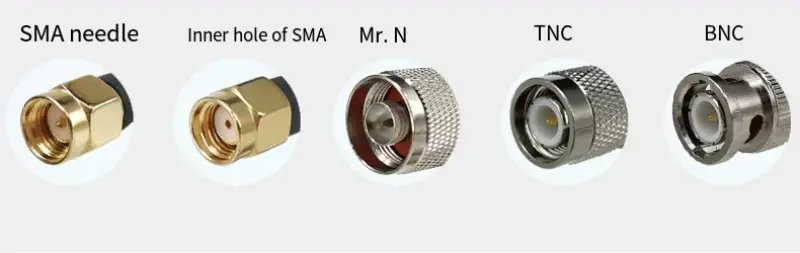

Наружные антенны часто подвергаются воздействию дождя, влажности и соленой прибрежной среды, что делает попадание воды и окисление разъемов наиболее распространенными неисправностями. При выборе моделей отдавайте предпочтение никелированным коррозионностойким разъемам типа N и SMA, а при установке обертывайте разъем водонепроницаемой лентой. Избегайте длительного натяжения или напряжения кабелей, чтобы свести к минимуму внутренний разрыв проводов. В условиях с высоким содержанием соли вблизи побережья рекомендуется использовать антенны промышленного класса с более высокой коррозионной стойкостью. Регулярная проверка уплотнений разъемов может значительно продлить срок службы антенны и сократить частоту технического обслуживания в полевых условиях.

На этой неделе компания Shenzhen Qianmu Communications Co., Ltd. добилась стабильного массового производства и поставок керамических GPS-антенн.

В последнее время на рынке наблюдается высокий спрос на различные терминалы позиционирования и портативные устройства слежения. На этой неделе компания Qianmu Communications Co., Ltd. в Шэньчжэне запустила крупномасштабное серийное производство и поставку керамических GPS-антенн. Заказы в основном доставляются отечественным и международным клиентам в области GPS-трекеров, интеллектуальных носимых устройств, отслеживания транспортных средств и меток для защиты от краж.

Многослойная керамическая антенна GPS, известная своими компактными размерами, конструкцией для поверхностного монтажа и простотой интеграции, является основным встроенным решением для небольших интеллектуальных устройств позиционирования. Наша многослойная керамическая антенна имеет оптимизированную внутреннюю многослойную структуру, обеспечивающую высокую чувствительность приема, быстрый захват спутников и высокую устойчивость к электромагнитным помехам от внутренних батарей и микросхем материнской платы, обеспечивая стабильные сигналы спутникового позиционирования даже в ограниченном корпусе устройства. Доступен во всем спектре спецификаций, поддерживает различные компоновки плат и совместим как с GPS, так и с двухрежимной работой BeiDou.

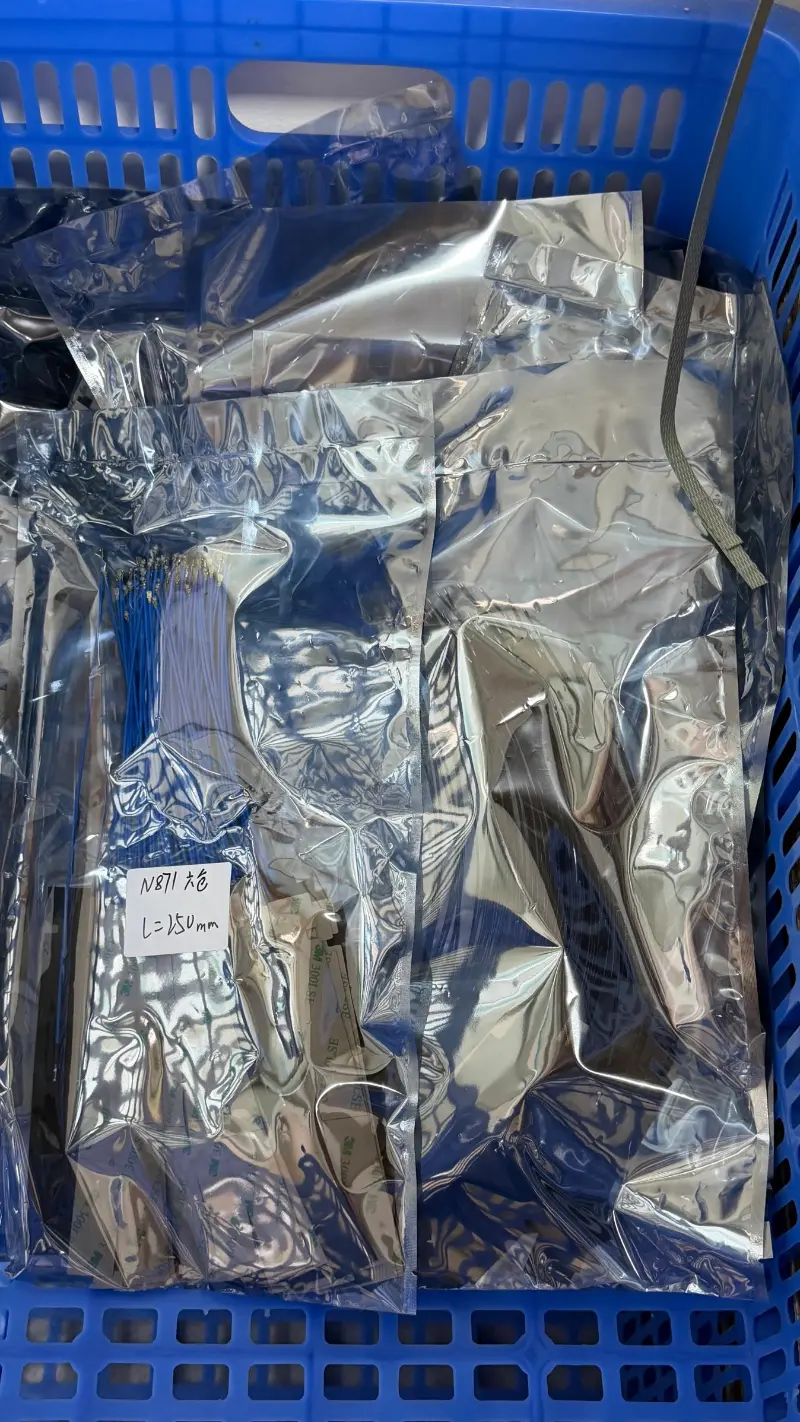

Что касается производства, то в цехе имеются специальные производственные линии со строгим контролем всего процесса, включая поверхностный монтаж, настройку импеданса и отбор проб производительности. Каждый готовый продукт проходит фактическое тестирование сигналов, чтобы обеспечить постоянство и стабильность параметров при массовых поставках. Перед отправкой продукция индивидуально упаковывается в антистатические контейнеры с защитной упаковкой, которая эффективно предотвращает электростатические повреждения и физические воздействия во время транспортировки на большие расстояния, обеспечивая безопасную и неповрежденную доставку клиентам.

В дополнение к существующим стандартным моделям, Shenzhen Qianmu Communications Co., Ltd. продолжает поддерживать требования клиентов, такие как нестандартные размеры, настройка согласования импеданса, модификации клемм и настройка OEM. Небольшие партии образцов могут быть изготовлены в срочном порядке, а заказы больших объемов гарантированы со стабильными сроками доставки.

Клиенты, которым необходимы испытания образцов керамической антенны GPS, оптовые закупки или индивидуальная настройка для конкретного проекта, могут отправлять запросы напрямую на нашем официальном веб-сайте. Мы оперативно предоставим ценовые предложения и организуем поставки соответственно.

Цяньму оптимизирует процесс доставки образцов за границу, чтобы сократить время доставки.

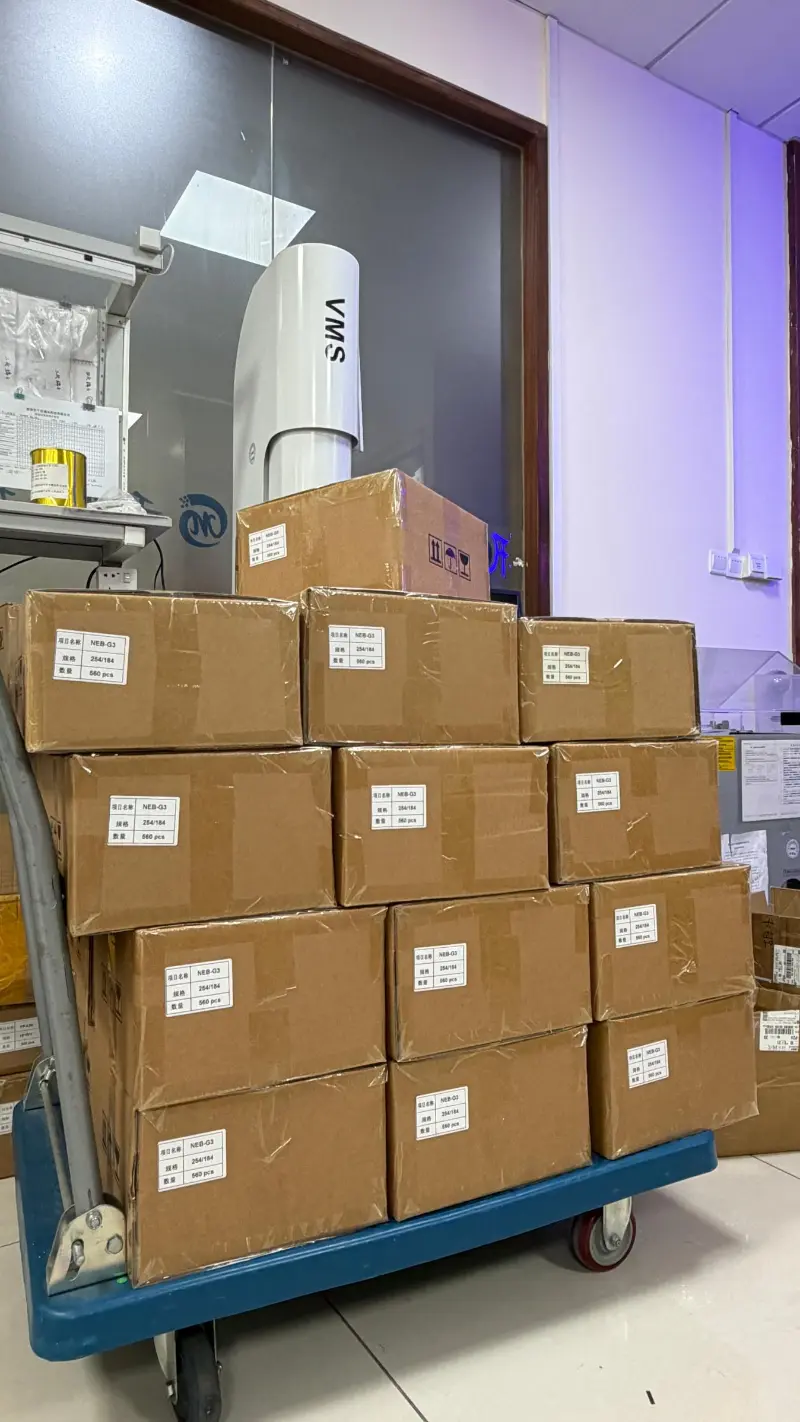

Чтобы решить проблему длительного ожидания образцов для зарубежных клиентов, компания Shenzhen Qianmu Communications Co., Ltd. всесторонне оптимизировала свои специализированные линии по производству образцов и процессы доставки упаковки. Образцы антенн стандартных моделей могут быть проверены, упакованы и отправлены в течение 24 часов, в то время как заказы на индивидуальные прототипы подлежат приоритетному планированию. Все образцы индивидуально упакованы из антистатических материалов и имеют усиленную защиту, что значительно снижает риск повреждения при международной транспортировке. Компания сотрудничает с несколькими ведущими международными поставщиками логистических услуг, предлагая клиентам такие варианты, как экспресс-доставка авиаперевозками или экономичные решения по доставке, с отслеживанием в режиме реального времени на протяжении всего процесса доставки. После подачи запроса на образец через официальный веб-сайт зарубежным клиентам будет назначен специальный менеджер по работе с клиентами в Shenzhen Qianmu Communications, который будет лично проверять параметры, адреса доставки и планы логистики, что значительно повысит эффективность тестирования образцов и сотрудничества на ранних этапах.
