Почему гибкая антенна для наушников необходима для беспроводных аудиоустройств следующего поколения

Поскольку беспроводные наушники и наушники становятся меньше, умнее и многофункциональнее, конструкция антенны играет все более важную роль в обеспечении надежной беспроводной связи.ЦяньмуразрабатываетГибкая антенна для наушниковдля наушников TWS, беспроводных наушников, устройств костной проводимости и других компактных аудиопродуктов Bluetooth, предоставляя гибкие, ультратонкие и настраиваемые радиочастотные решения для приложений с ограниченным пространством.

Надежная антенна необходима для стабильной связи Bluetooth, особенно когда беспроводным наушникам необходимо работать в чрезвычайно компактных и неровных внутренних пространствах. АГибкая антенна для наушниковиспользует гибкую подложку PI или LCP с точной кондуктивной диаграммой направленности, что позволяет антенне соответствовать изогнутым поверхностям, сохраняя при этом надежные радиочастотные характеристики.

Оглавление

• Почему дизайн антенны так важен для современных наушников?
• Что такое гибкая антенна для наушников?
• Как работает гибкая антенна для наушников?
• Каковы основные преимущества гибкой антенны для наушников?
• Где можно использовать гибкие антенны для наушников?
• Какие технические характеристики следует учитывать покупателям?
• Чем она отличается от традиционных антенн?
• Как производителям следует выбирать правильную антенну?
• Почему производство и радиочастотные испытания так важны?
• Часто задаваемые вопросы
• Заключение

Почему дизайн антенны так важен для современных наушников?

Беспроводные наушники используют радиочастотную связь для обмена аудио и управляющими данными со смартфонами, планшетами, компьютерами и другими устройствами с поддержкой Bluetooth. Хотя антенна занимает лишь небольшой объем физического пространства, ее конструкция может оказать существенное влияние на производительность беспроводной связи.

Внутренняя среда современных наушников TWS особенно сложна. Батареи, динамики, микрофоны, компоненты для зарядки, процессоры, экранирующие конструкции и механические компоненты — все они конкурируют за ограниченное пространство. В то же время антенна работает вблизи тела человека, что может повлиять на распространение радиочастот и характеристики сигнала.

Традиционные антенные решения могут потребовать выделенного места на печатной плате или относительно большой площади для установки. Гибкая антенна дает инженерам большую свободу в размещении излучающего элемента вдоль изогнутых внутренних поверхностей, батарейных отсеков, штоков или других доступных участков.

Поэтому производителям, разрабатывающим компактные продукты Bluetooth, выбор антенны следует рассматривать на ранних стадиях механического и радиочастотного проектирования, а не рассматривать как компонент окончательной сборки.

Что такое гибкая антенна для наушников?

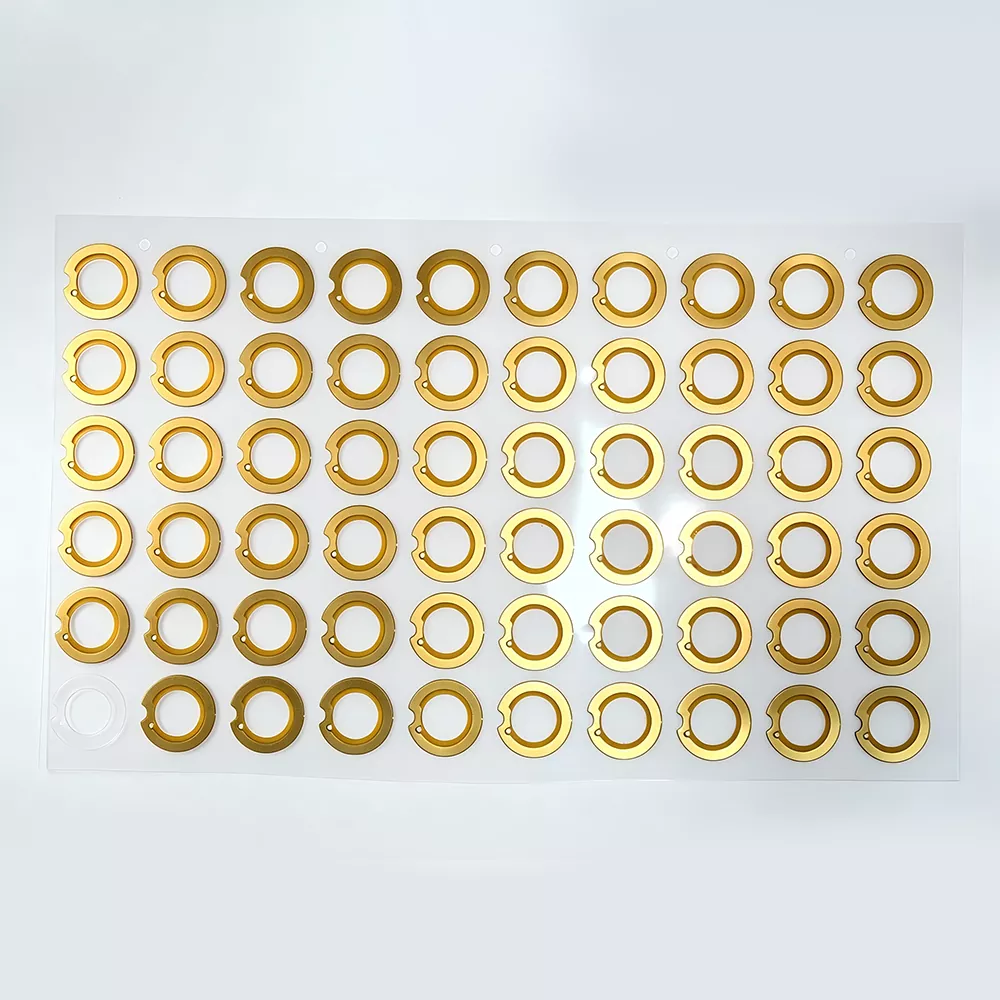

A Гибкая антенна для наушниковминиатюрная радиочастотная антенна, предназначенная для компактных беспроводных аудиоустройств. Обычно в нем используется гибкая подложка PI или LCP с проводящей диаграммой направленности, сформированной с помощью прецизионного производства и процессов травления.

В отличие от жестких антенн на печатной плате, гибкая конструкция может изгибаться и соответствовать изогнутым или неровным поверхностям. Это делает его особенно подходящим для продуктов, в которых полость антенны узкая, изогнутая или которую трудно разместить с помощью обычных жестких компонентов.

Гибкие антенны для наушников обычно предназначены для диапазона Bluetooth ISM 2,4 ГГц и могут поддерживать современные приложения Bluetooth. В зависимости от проекта производители могут настроить размеры антенны, подложку, длину вывода, конфигурацию клемм и метод установки в соответствии с архитектурой продукта.

Такая гибкость конструкции делает антенны на основе FPC особенно привлекательными для наушников TWS, беспроводных наушников, наушников с костной проводимостью, устройств с шейным ремешком и других компактных беспроводных продуктов.

Как работает гибкая антенна для наушников?

Принцип работы гибкой антенны для наушников основан на преобразовании электрических радиочастотных сигналов в электромагнитные волны и получении электромагнитной энергии из окружающей среды.

1. Чипсет Bluetooth генерирует высокочастотный электрический сигнал.
2. Радиочастотный сигнал проходит по пути передачи к антенне.
3. Кондуктивная диаграмма направленности преобразует электрический сигнал в электромагнитную энергию.
4. Антенна излучает сигнал в окружающую среду.
5. Во время приема антенна улавливает электромагнитные сигналы, передаваемые сопряженным устройством Bluetooth.
6. Полученная радиочастотная энергия преобразуется в электрический сигнал и передается в модуль связи Bluetooth.

Поскольку наушники и вкладыши носят близко к телу человека, соответствие, заземление и расположение антенны особенно важны. Человеческое тело, аккумулятор, металлические компоненты и материалы корпуса могут влиять на импеданс антенны и характеристики излучения.

Поэтому правильная радиочастотная настройка имеет важное значение. Хорошо спроектированную антенну следует оценивать внутри корпуса изделия, а не тестировать только как изолированный компонент. Это помогает инженерам выявить эффекты расстройки и оптимизировать конечную производительность беспроводной сети.

Каковы основные преимущества гибкой антенны для наушников?

Ультратонкая конструкция

Космос — одна из самых больших проблем при разработке наушников TWS. Гибкая конструкция антенны FPC позволяет производителям интегрировать радиочастотный компонент в узкие места, не занимая при этом чрезмерный механический объем.

В зависимости от конфигурации толщина гибкой антенны может составлять примерно 0,12–0,30 мм, а распространенные варианты включают 0,15 мм, 0,20 мм и 0,25 мм. Это помогает дизайнерам продуктов оптимизировать ценное внутреннее пространство.

Отличная гибкость

Гибкая подложка позволяет антенне повторять изогнутые и неровные внутренние поверхности. Это особенно полезно, когда обычная жесткая антенна не может вписаться в имеющуюся конструкцию.

Для продуктов, подвергающихся многократному изгибу или механическому перемещению, еще одним важным фактором является долговечность при изгибе. Правильный выбор подложки и дизайн клея могут повысить механическую надежность при длительном использовании.

Стабильная работа Bluetooth RF

Характеристики антенны зависят не только от самого излучающего элемента. Конструкция точки питания, заземление, согласование импеданса, положение установки и наличие близлежащих компонентов могут влиять на радиочастотные характеристики.

По этой причине профессиональный поставщик антенн должен быть в состоянии предоставить поддержку по проектированию радиочастот и рекомендации по настройке, а не просто поставлять стандартную антенну.

Простая сборка

Гибкие антенны могут поставляться с термостойкой клейкой основой, что позволяет прикрепить их непосредственно к предполагаемой внутренней поверхности. Это может снизить потребность в дополнительных механических крепежных конструкциях и упростить сборку.

Высокая возможность настройки

Разные корпуса наушников требуют разной геометрии антенн. Индивидуальное решение может учитывать изменения в:

• Схема и размеры антенны
• Рабочая частота
• Длина вывода
• Тип разъема и клеммы
• Подложка PI или LCP
• Место установки
• Радиус изгиба
• Конструкция корпуса продукта

Где можно использовать гибкие антенны для наушников?

Хотя эта технология тесно связана с наушниками TWS, гибкие антенны могут поддерживать гораздо более широкий спектр компактных беспроводных аудиоустройств.

Какие технические характеристики следует учитывать покупателям?

При покупке гибкой антенны у китайского производителя или поставщика покупатели должны оценить как электрические, так и механические характеристики. Антенна, которая помещается в доступное пространство, может потребовать радиочастотной настройки после ее установки внутри готового продукта.

Эти значения следует рассматривать как справочные характеристики. Конечные характеристики зависят от конструкции антенны, расположения печатной платы, конструкции заземления, материала корпуса, положения установки и общей радиочастотной архитектуры.

Чем она отличается от традиционных антенн?

Производителям обычно приходится учитывать несколько антенных технологий, включая пружинные антенны, антенны на жестких печатных платах и ​​гибкие антенны FPC. Наиболее подходящий вариант зависит от архитектуры продукта, доступного пространства, целевых затрат, требований к радиочастотам и ожидаемого объема производства.

Для наушников с нестандартной конструкцией корпуса или чрезвычайно ограниченным внутренним пространством гибкая конструкция FPC может обеспечить значительное преимущество механической интеграции. Это позволяет разработчикам антенн обходиться с существующими компонентами вместо того, чтобы требовать, чтобы вся конструкция продукта включала жесткую антенну.

Как производителям следует выбирать правильную антенну?

Выбор антенны для наушников следует начинать с готового продукта, а не с общего каталога антенн. Следующие факторы могут помочь производителям принять более надежное решение.

1. Измерьте доступное пространство.Предоставьте точную информацию о длине, ширине, высоте, кривых и окружающих компонентах полости антенны.
2. Определить требования РФ.Подтвердите диапазон частот Bluetooth, ожидаемое расстояние связи, требования к сопротивлению и расположение антенны.
3. Учитывайте материалы корпуса.Пластик, металл, батареи, экранирующие компоненты и другие проводящие конструкции могут влиять на характеристики радиочастот.
4. Оцените механические требования.Изделия, подвергающиеся воздействию вибрации, движения или многократного изгиба, требуют соответствующей гибкости и характеристик крепления.
5. Запросите образцы прототипа.Тестирование антенны внутри реального корпуса дает более значимые результаты, чем независимая оценка антенны.
6. Изучите производственные возможности.Для проектов массового производства оцените постоянство качества, радиочастотное тестирование, настройку, документацию и возможности доставки.

Предоставление точных 2D- или 3D-чертежей изделия на этапе разработки позволяет производителю антенны более эффективно оптимизировать конструкцию. Проверка прототипа может помочь снизить риск обнаружения проблем с радиочастотами после начала оснастки и массового производства.

Почему производство и радиочастотные испытания так важны?

Характеристики антенны во многом зависят от стабильности производства. Небольшие изменения в размерах, схемах проводимости, расположении разъемов, размещении клея или характеристиках подложки могут повлиять на конечный результат ВЧ.

Поэтому опытный производитель антенны должен предоставить нечто большее, чем просто физический компонент. Радиочастотное проектирование, разработка образцов, согласование импедансов, настройка, производственный контроль и техническая документация — все это может способствовать более предсказуемому процессу разработки продукта.

Профессиональные радиочастотные испытания могут включать проверку производительности в безэховой камере, испытания на воздействие окружающей среды, циклическое изменение температуры, испытания на механический изгиб и другие процедуры контроля качества в соответствии с требованиями применения.

Для международных закупок также важны документация и обеспечение качества. В зависимости от проекта покупателям может потребоваться документация о соответствии материалов, отчеты об инспекциях, информация об упаковке, коммерческие документы и другая поддержка, связанная с экспортом.

Часто задаваемые вопросы

Вопрос 1: Что такое гибкая антенна для наушников?

Гибкая антенна для наушников — это тонкая, гибкая радиочастотная антенна, предназначенная для компактных беспроводных аудиоустройств, таких как наушники TWS, наушники Bluetooth, наушники с костной проводимостью и беспроводные гарнитуры. Его гибкая подложка позволяет ему соответствовать изогнутым внутренним поверхностям.

В2: Может ли гибкая антенна для наушников поддерживать Bluetooth 5.3?

Да. Правильно спроектированная антенна 2,4 ГГц может использоваться с приложениями Bluetooth 5.3, если правильно реализованы радиочастотная схема, согласование импеданса, заземление и условия установки.

В3: Можно ли настроить размеры антенны?

Да. Гибкие антенны можно настроить в соответствии с внутренним пространством и механической структурой продукта. Такие параметры, как длина, ширина, форма, толщина, длина вывода, конфигурация разъема и метод установки, можно регулировать в соответствии с требованиями проекта.

Вопрос 4: Какие материалы подложки обычно доступны?

PI и LCP являются обычно используемыми материалами подложек гибких антенн. Выбор подходящего материала зависит от требуемых радиочастотных характеристик, механической гибкости, температурных условий, требований к надежности и целевой стоимости производства.

В5: Может ли гибкая антенна использовать клейкую основу?

Да. Клейкая основа может упростить установку, позволяя прикрепить антенну непосредственно к предполагаемой внутренней поверхности. Тип клея следует выбирать в зависимости от рабочей температуры, материала корпуса, процесса сборки и ожидаемых условий эксплуатации.

В6: Какую информацию должны предоставить покупатели при запросе индивидуальной антенны?

В идеале покупатели должны предоставить чертежи продукта, доступное пространство для антенны, информацию о расположении печатной платы, целевую полосу частот, требования к разъемам, материал корпуса, положение установки, механические требования и ожидаемую среду применения. Эта информация помогает производителю разработать более подходящее антенное решение.

Вопрос 7: Почему характеристики антенны следует проверять внутри конечного продукта?

Антенна не работает самостоятельно. Батареи, печатные платы, металлические компоненты, пластиковый корпус, конструкции заземления и тело человека — все это может влиять на характеристики радиочастотного излучения. Таким образом, тестирование антенны внутри окончательного корпуса обеспечивает более реалистичную оценку стабильности соединения и общей производительности беспроводной связи.

Заключение

Растущий спрос на меньшие по размеру и более интеллектуальные беспроводные аудиоустройства создает все более сложные проблемы интеграции антенн. АГибкая антенна для наушниковпредлагает эффективное решение, сочетающее компактные размеры, механическую гибкость, настраиваемую геометрию и надежную работу Bluetooth RF. Для наушников-вкладышей TWS, наушников с костной проводимостью, устройств с шейным ремешком и других компактных беспроводных продуктов технология гибких антенн может обеспечить большую свободу проектирования, помогая производителям преодолевать перегруженные внутренние структуры.

Для компаний, ищущих индивидуальные антенные решения, партнерство с опытным производителем может упростить разработку прототипа, радиочастотную настройку, тестирование и массовое производство. Если вы разрабатываете новые беспроводные наушники, наушники TWS или аудиоустройство Bluetooth и вам нужна антенна, соответствующая вашим конкретным механическим и радиочастотным требованиям,связаться с намичтобы обсудить ваши чертежи, технические характеристики, требования к настройке, образцы и производственные планы с командой инженеров антенн Qianmu.
