Пружинная антенна
Как профессиональный поставщик, компания Qianmu Communication предлагает услуги по изготовлению высокоточных антенн со спиральной пружиной по индивидуальному заказу. Изготовлен из материалов премиум-класса. Никелированная углеродистая сталь. Изготовлен из фосфористой бронзы, обладает исключительной проводимостью и устойчивостью к коррозии. Нам можно доверять. Китайский производительМы предлагаем универсальное решение, начиная от прототипирования и заканчивая массовым производством, широко используемое в IoT, пультах дистанционного управления и модулях беспроводной связи.

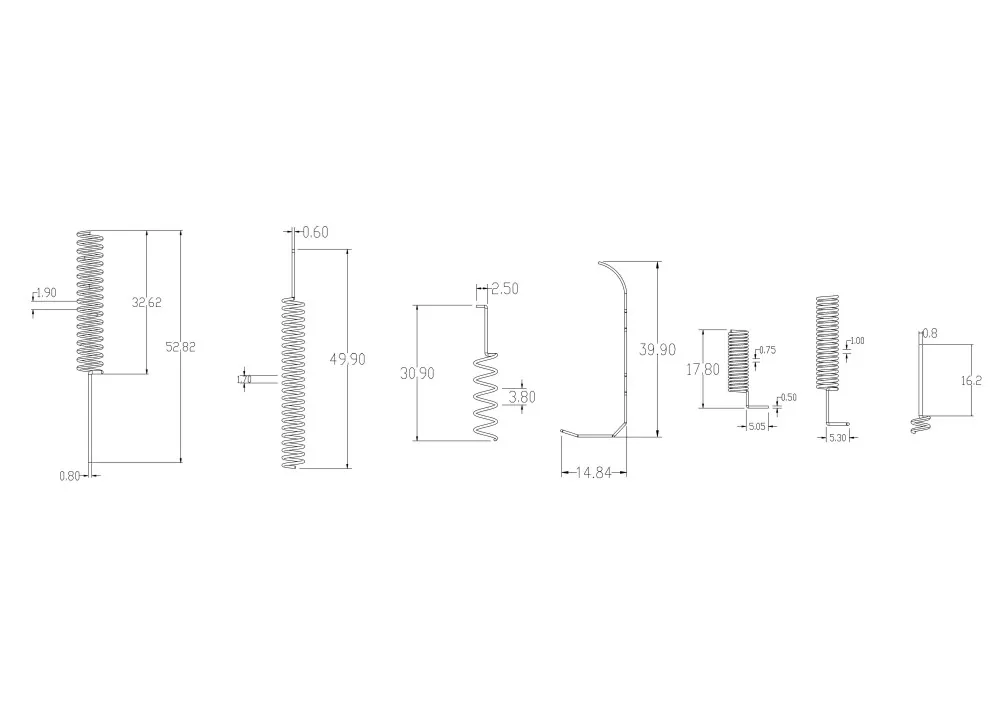

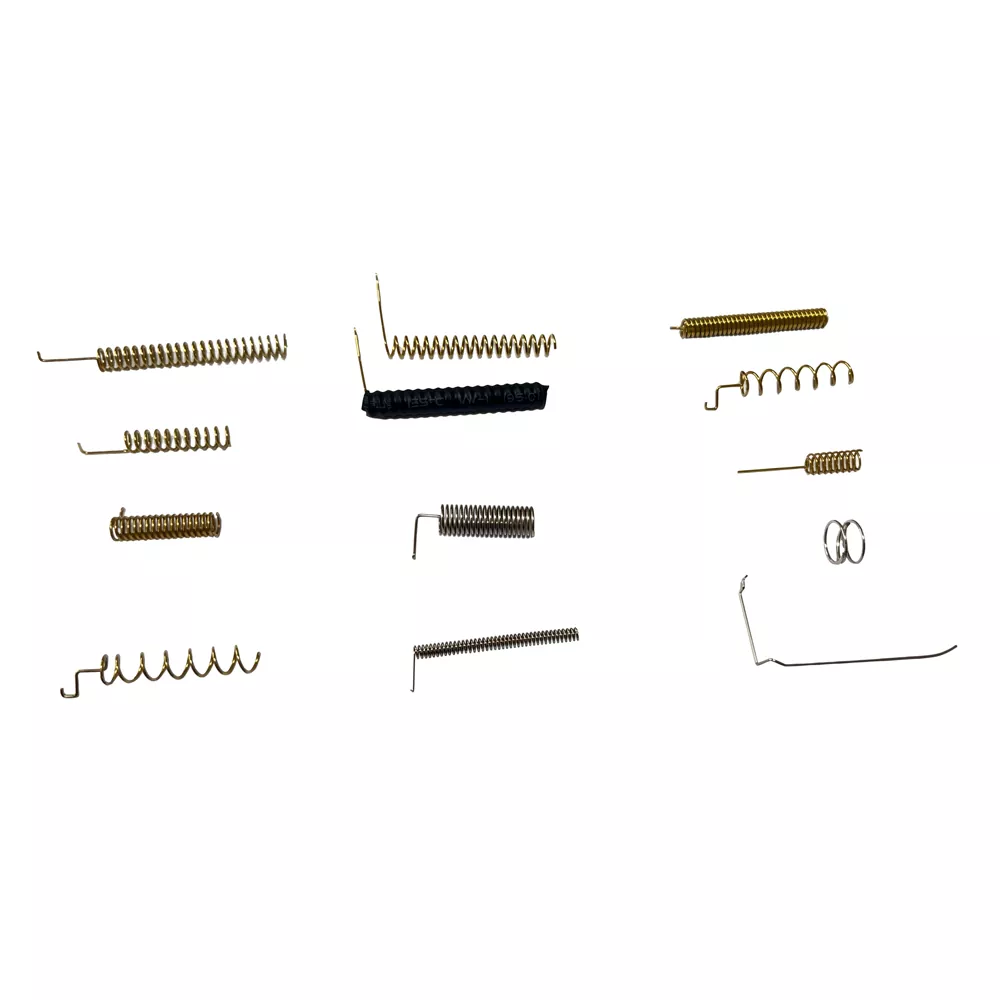

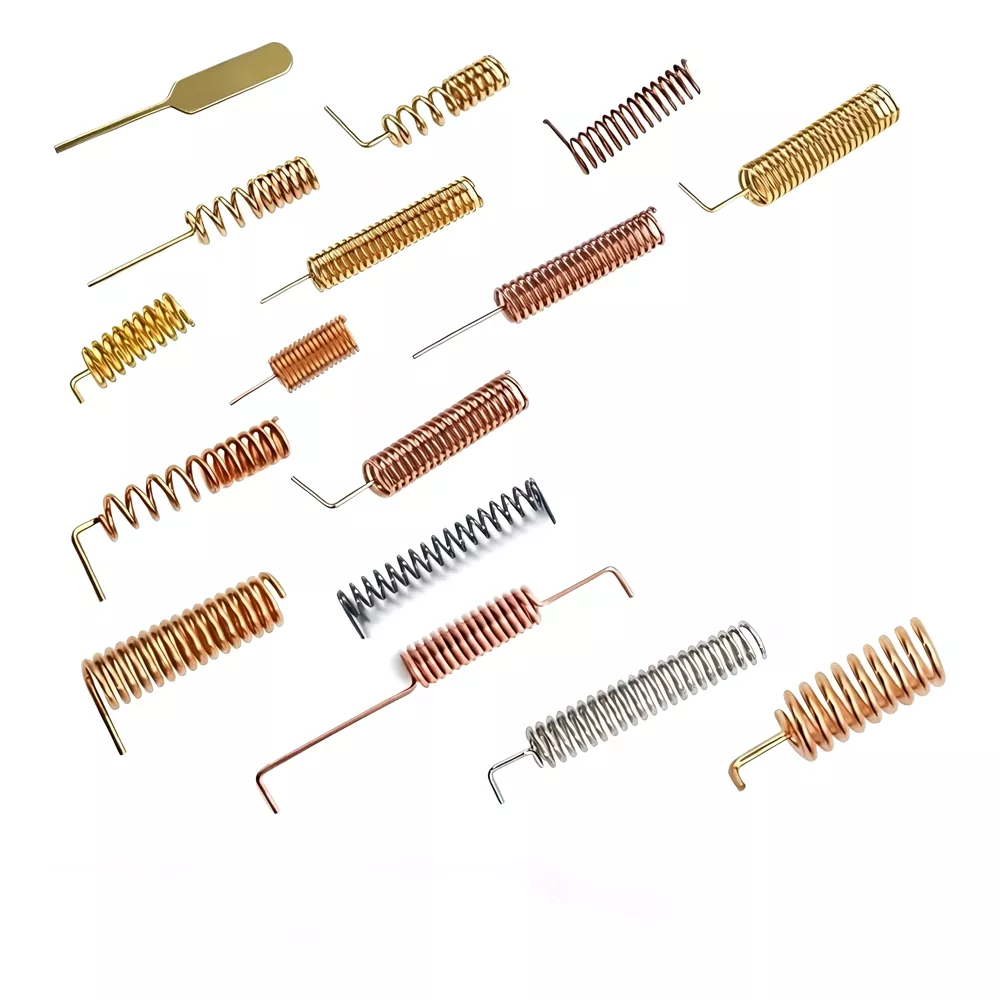

Пружинная антенна (также известная как спиральная антенна) представляет собой антенную конструкцию, в которой металлический проводник смотан в форме спиральной пружины, используя металлический проводник спиральной формы в качестве среды для передачи сигнала. Он имеет сопротивление 50 Ом и состоит из трех основных компонентов: внутреннего медного провода (используется для передачи и приема сигналов), внешнего экранирующего провода (предназначенного для блокировки внешних электромагнитных помех) и внешнего изолирующего слоя (который противодействует воздействию внешней емкости и индуктивности). Вместе эти компоненты образуют закрытую систему с высокой защитой от помех.
Shenzhen Qianmu Communication Technology Co., Ltd., профессиональное предприятие, специализирующееся на исследованиях и разработках, производстве и продаже антенн для средств связи, уже много лет активно занимается антенной отраслью и стремится предоставлять клиентам по всему миру высококачественные пружинные антенные решения.
Технические характеристики
Пружинная антенна Qianmu Communication охватывает несколько диапазонов частот от низких до высоких частот, отвечая требованиям различных сценариев применения. Основные технические параметры следующие:
|
Параметр Элемент |
Диапазон технических характеристик |
|
Частотный диапазон |
315 МГц/433 МГц/470 МГц/490 МГц/868 МГц/915 МГц/2,4 ГГц/GSM 824-2170 МГц |
|
Прирост |
0,8 дБи ~ 3,5 дБи |
|
Импеданс |
50Омега |
|
КСВН |
≤1,5 ~ ≤1,8 |
|
поляризация |
Вертикальная поляризация/круговая поляризация |
|
Диаграмма излучения |
Всенаправленный |
|
Мощность мощности |
Макс 50 Вт |
|
Рабочая температура |
-40℃ ~ +85℃ |
|
Эффективность антенны |
35~ 80% (зависит от среды установки) |
|
Материал |
Медь, позолота, никелирование и т. д. |

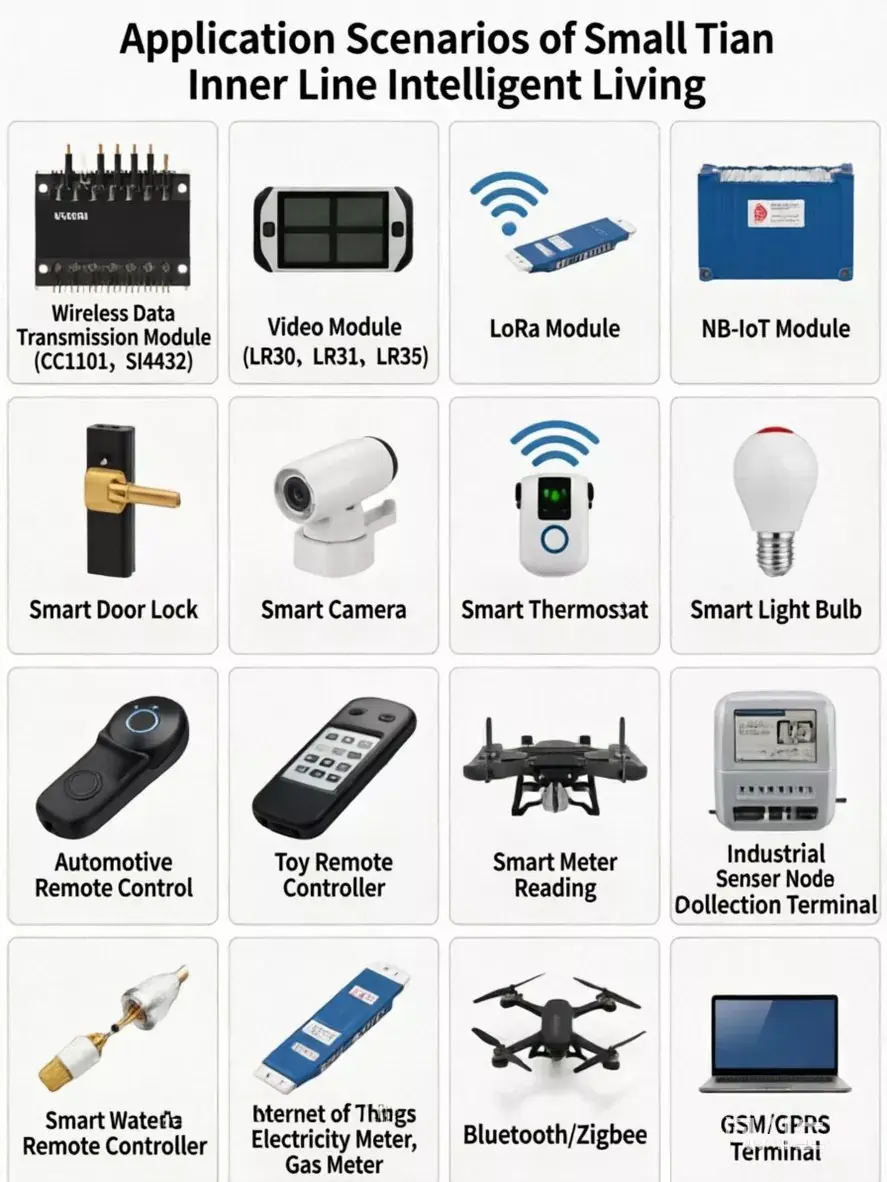

Применимые устройства
Пружинная антенна связи Qianmu широко используется в следующих устройствах и сценариях:
Модуль беспроводной передачи данных: CC1101, Si4432 и другие беспроводные радиочастотные модули.
Модули LoRa: LR30, LR31, LR36 и другие коммуникационные модули LoRa.
Модуль NB-IoT: терминал беспроводной связи NB-IoT
Устройства «умный дом»: «умные» дверные замки, «умные» камеры, «умные» термостаты, «умные» лампочки и многое другое.
Беспроводные устройства дистанционного управления: автомобильные дистанционные ключи, игрушечные пульты дистанционного управления, промышленные пульты дистанционного управления и многое другое.
Терминал IoT: сенсорные узлы IoT, терминалы сбора данных.
Интеллектуальный учет: интеллектуальные счетчики воды, электроэнергии и газа.
Модуль Bluetooth/Zigbee: беспроводная связь Bluetooth, сетевые устройства Zigbee.
Телеметрия дронов: канал передачи данных для небольших дронов
Устройства GSM/GPRS: GSM-модемы, системы удаленного мониторинга.
Сравнение с конкурирующими продуктами
|
Элемент сравнения |
Пружинная антенна связи Qianmu |
Печатная антенна |
Внешняя стержневая антенна |
|
Прирост |
0,8~3,5 дБи |
2~6 дБи |
Относительно высокий |
|
Всенаправленная производительность |
★★★★★ Отлично |
★★☆ Сильная направленность |
★★★★ Хорошо |
|
Размер |
★★★★ Компактный |
★★★★★ Ультрамаленький |
★★☆ Большой |
|
Защита от помех |
★★★★★ Сильный |
★★★ Средний |
★★★★ Относительно сильный |
|
Гибкость установки |
★★★★★ Чрезвычайно гибкий |
★★★ Исправлено только на печатной плате. |
★★★ Требуется внешняя установка |
|
Расходы |
★★★★ Умеренный |
★★★★★ Низкий |
★★☆ Относительно высокий |
|
Модификация дизайна |
★★★★ Гибкий |
★★☆ Требуется переделка печатной платы |
★★★ Обычный |
Пружинная антенна Qianmu Communication обеспечивает оптимальный баланс между всенаправленным покрытием, защитой от помех, гибкостью установки и общей стоимостью, что делает ее идеальным выбором встроенной антенны для устройств Интернета вещей и беспроводной связи.

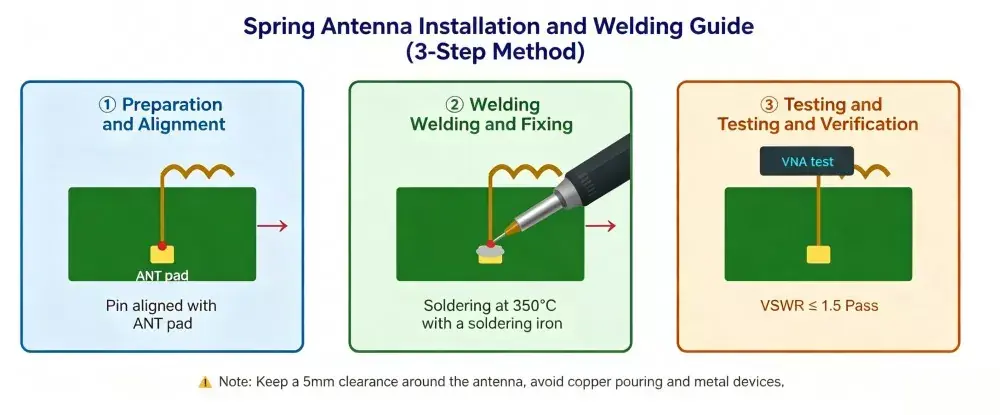

Руководство по установке
Шаг 1. Подготовьтесь к сварке
Совместите контакт (обычно один контакт или контактную площадку) на конце пружинной антенны с контактной площадкой ANT, зарезервированной на печатной плате. The solder pad should be connected to the RF feed line, such as a 50-ohm microstrip line or coplanar waveguide, to ensure proper signal transmission.
Шаг 2: Сварка и фиксация
Согните крючкообразную часть и соедините ее с контактом ANT беспроводного модуля, затем надежно завершите процесс пайки. Рекомендуется пайка оплавлением, поскольку она совместима со стандартными процессами сборки поверхностного монтажа.
Шаг 3: Проверка и тестирование

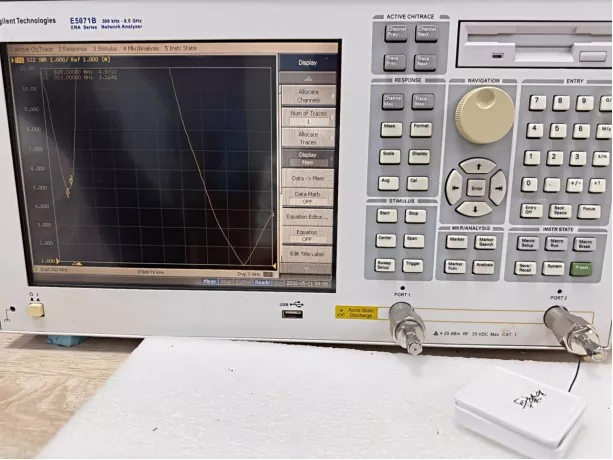

После пайки используйте векторный анализатор цепей, чтобы измерить коэффициент стоячей волны по напряжению (КСВН) и убедиться, что радиочастотные характеристики соответствуют требуемым характеристикам.
Примечания
1. Соблюдайте свободную зону: избегайте прокладки проводов и размещения металлических компонентов в радиусе 5 мм от антенны; не закрывайте аккумулятор или защитную крышку на расстоянии менее 10 мм от нижней части.
2. Линия передачи 50 Ом: подключите радиочастотный чип напрямую через микрополосковую линию на том же слое или полосковую линию во внутреннем слое; используйте фаски под углом 45° в углах, чтобы избежать резких изменений импеданса.
3. Держитесь подальше от металла. При использовании пружинной антенны первым делом убедитесь, что антенна находится вдали от металлических материалов, в том числе заземляющих пластин на печатных платах, следов проводки, батарей, экранов, металлических корпусов и многого другого.
4. Постоянное направление сварки. При массовом производстве важно убедиться, что направление сварки антенны соответствует направлению сварки, указанному производителем антенны на момент выбора.
5. Tuning and Margining: If the electromagnetic environment of the entire plastic-cased device is complex, a π-network can be reserved at the RF end, and the resonant frequency can be finely tuned using an adjustable capacitor ranging from 3 pF to 6.8 pF.
Как выбрать пружинную антенну?
|
Этапы выбора |
Ключевые моменты |
Подробности |
|
1. Подтвердите рабочую частоту. |
Выберите антенну по протоколу связи и диапазону частот. |
Общие диапазоны частот: • 315 МГц: традиционные устройства дистанционного управления • 433 МГц: LoRa, интеллектуальные счетчики, промышленные пульты • 470/490 МГц: промышленное оборудование IoT • 868/915 МГц: диапазоны ISM для Европы и Северной Америки • 2,4 ГГц: Wi-Fi, Bluetooth, Zigbee • Диапазон GSM: модули сотовой связи |
|
2. Оцените требования к усилению |
Согласование усиления с расстоянием передачи |
• Короткое расстояние (<100 м): 0,8–2 дБи • Среднее расстояние (100–500 м): 2–3 дБи • Большое расстояние (>500 м): выше 3 дБи |
|
3. Проверьте место для установки |
Соответствие размера и структуры печатной плате |
1. Измерьте внутреннее пространство оборудования, чтобы выбрать подходящую длину и диаметр. 2. Антенны изогнутого типа доступны для монтажа на торцевой печатной плате в местах с ограниченным пространством. |
|
4. Оценка среды приложения |
Защита от помех и коррозии |
1. Оборудование с металлическим экраном: рекомендуется использовать антенну с круговой поляризацией. 2. Влажная/наружная среда: серебряное/золотое покрытие для защиты от окисления. |
|
5. Выбирайте надежного поставщика |
Универсальное индивидуальное производственное обслуживание |
Qianmu Communication - профессиональная фабрика и поставщик антенн, поддерживающая OEM и ODM, предоставляющая полный спектр услуг, включая проектирование антенн, отбор проб и массовое производство. |
Часто задаваемые вопросы
В1: Что лучше: пружинная антенна или антенна на печатной плате?
A: The choice depends on the specific application requirements. Решения Spring Antenna подходят для приложений, требующих передачи на большие расстояния (> 100 метров), всенаправленного покрытия и гибких направлений установки, тогда как антенны на печатной плате больше подходят для компактных устройств со строгими ограничениями по размеру и стоимости. Qianmu Communication provides both solutions and offers professional recommendations based on different project needs.
Вопрос 2. Всегда ли более высокий коэффициент усиления означает лучшую производительность антенны?
О: Не обязательно. Higher gain usually improves signal concentration but may reduce coverage in certain directions. The optimal selection should consider transmission distance, coverage requirements, and application environment. Qianmu Communication provides products with different gain options from 0.8 to 3.5 dBi.
В3: Можно ли настроить антенну?
А: Да. Qianmu Communication предоставляет услуги по настройке OEM/ODM, включая регулировку частоты, изменение размера, выбор материала и настройку угла изгиба для удовлетворения различных требований применения.
В4: Каков диапазон рабочих температур?
Ответ: Продукты Qianmu Communication надежно работают при температуре от -40℃ до +85℃, отвечая требованиям большинства промышленных и потребительских приложений.
Вопрос 5: Требуется ли согласование импеданса?
А: Да. Стандартное сопротивление составляет 50 Ом, и практические применения могут потребовать согласования компонентов между антенной и портом радиочастотного передатчика для достижения оптимальных характеристик. Qianmu Communication предоставляет техническую поддержку по согласованию и отладке антенн.
В6: Каков минимальный объем заказа (MOQ)?
Ответ: Qianmu Communication поддерживает гибкие объемы заказов: от образцов-прототипов и небольших партий до крупномасштабного производства. Для получения подробных требований к минимальному заказу свяжитесь с нашим отделом продаж.
