Металлическая штампованная антенна

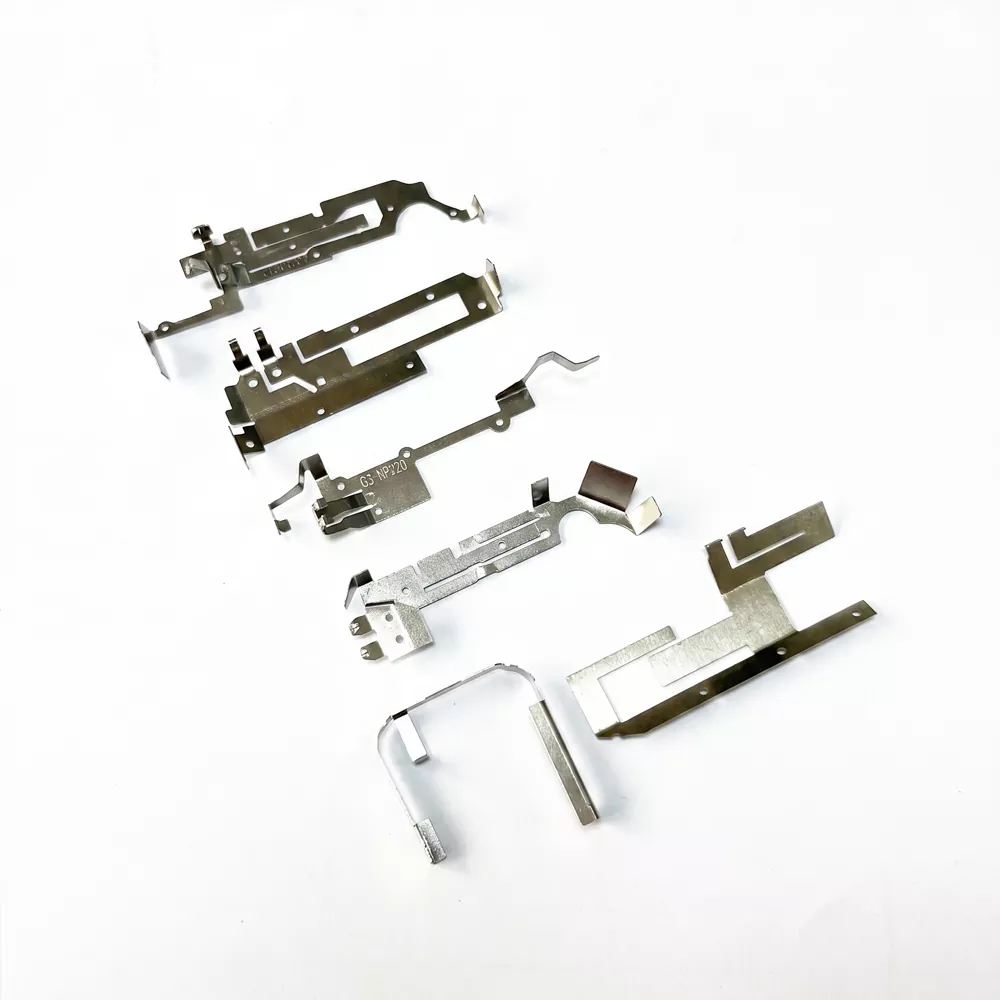

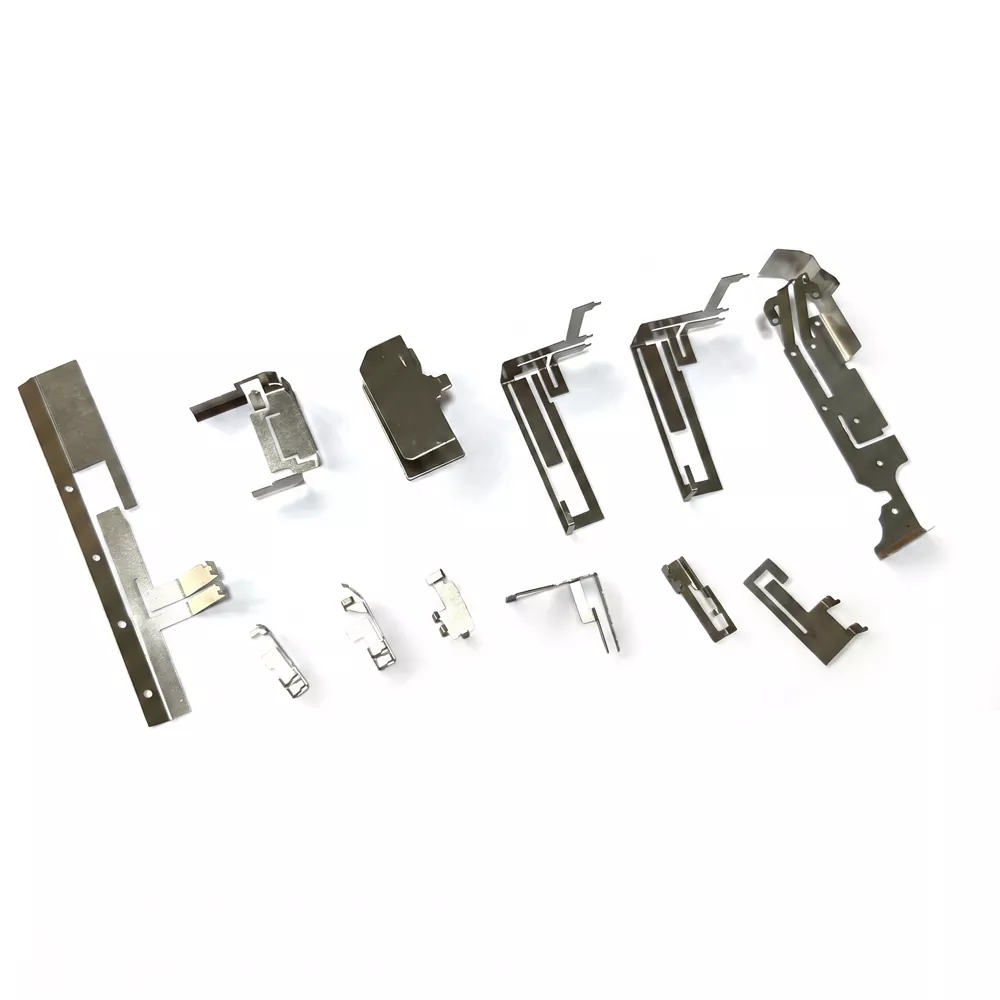

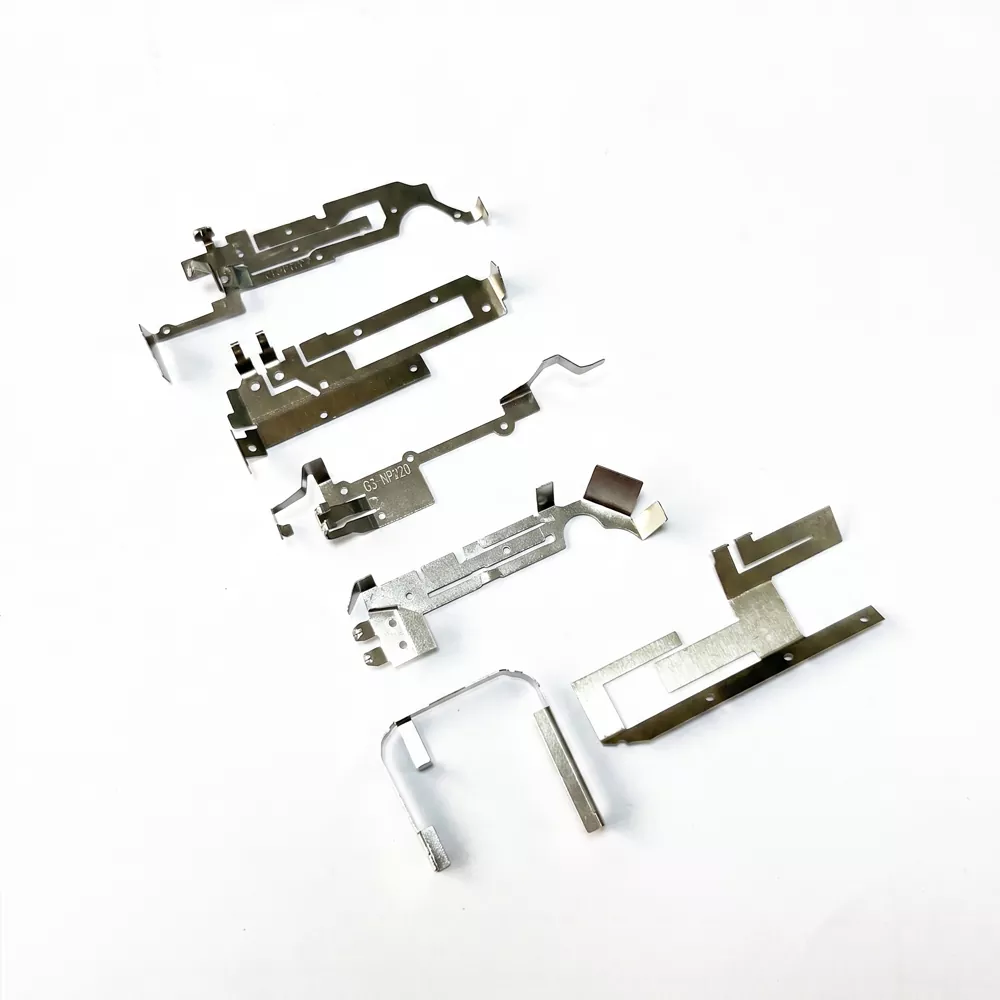

Металлическая штампованная антенна — это радиочастотный компонент, изготовленный из ультратонкой нержавеющей стали (например, SUS301 или SUS304) или медного сплава с использованием процесса точной штамповки. Обычно его толщина составляет менее 1 мм, он разработан так, чтобы плотно прилегать к изогнутым или неровным поверхностям устройств, что делает его подходящим для компактных электронных продуктов.

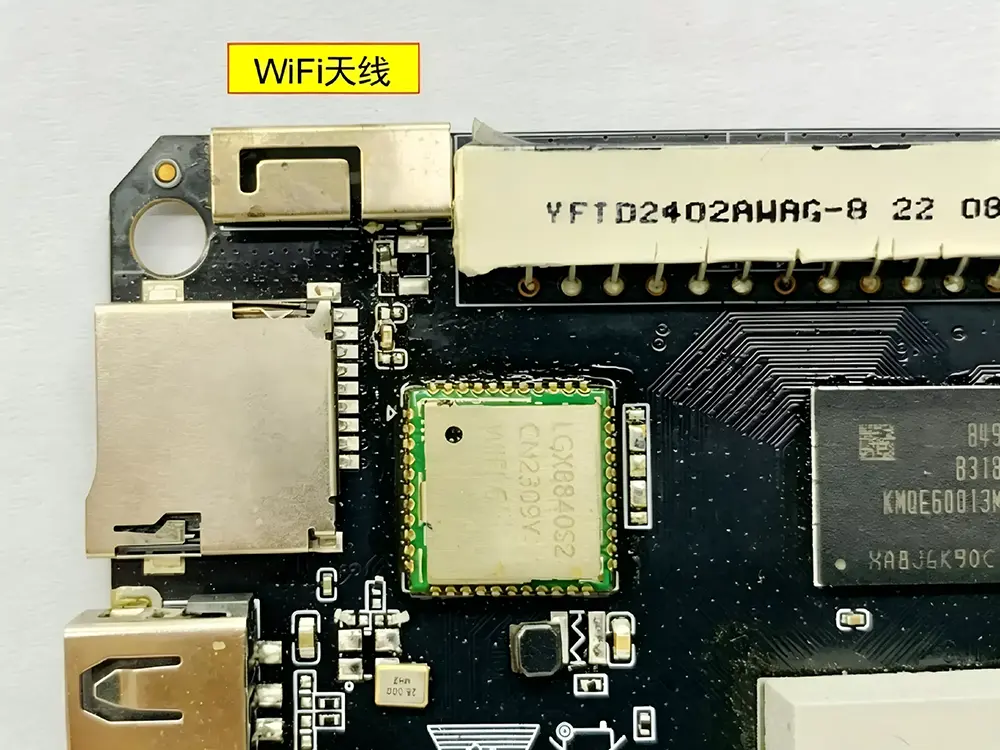

Эта антенна работает за счет электромагнитного резонанса, создаваемого тщательно продуманной металлической геометрией. При монтаже нижние контакты прижимаются к антенным выводам печатной платы, образуя надежное электрическое соединение без пайки. Пружинная контактная структура обеспечивает стабильную передачу сигнала, поглощая механическое напряжение за счет упругой деформации, обеспечивая длительный срок службы в условиях многократной сборки и вибрации.

Основные технические характеристики

Антенна Metal Stamp предназначена для компактных радиочастотных приложений с контролируемым импедансом и стабильными механическими контактными характеристиками.

Стандартизированные условия испытаний

Чтобы обеспечить согласованность данных, все радиочастотные и механические параметры измеряются при следующих стандартизированных условиях:

Измерение импеданса и КСВ

Протестировано с использованием калиброванного векторного анализатора цепей (ВАЦ) с опорной системой 50 Ом.

Среда радиочастотной производительности

Измерения выполняются в свободном пространстве или в полубезэховой среде со стандартной опорной плоскостью заземления.

Испытание механического контакта

Антенна монтируется на стандартную площадку печатной платы с заданной высотой контакта и контролируемым усилием нажатия.

Условия измерения частоты

Центральная частота оценивается после установки в типичный корпус устройства для учета эффектов расстройки.

Условия температурного испытания

Термоциклирование проводится от -40 ℃ до +85 ℃ под постоянным электрическим контролем.

Применимые устройства и сценарии применения

Ключевой момент продажи: зачем выбирать аппаратную пружинную антенну?

Компактный дизайн

Его низкопрофильная конструкция может соответствовать изогнутым или неровным поверхностям, помогая максимально увеличить внутреннее пространство для батарей и других компонентов.

Экономичная сборка

Запрессованное соединение с контактами печатной платы исключает процессы пайки, сокращая время сборки и производственные затраты при массовом производстве.

Механическая долговечность

Эластичная контактная структура сохраняет стабильные электрические характеристики при вибрации, ударах и повторяющихся механических нагрузках.

Точный дизайн позиционирования

Штампованные установочные отверстия (круглые и прорезные) обеспечивают точное позиционирование между точкой питания антенны и печатной платой во время автоматизированной сборки.

Руководство по установке и инженерные рекомендации

Следующие рекомендации по установке предоставлены компанией Shenzhen Qianmu Communication Technology Co., Ltd. для обеспечения оптимальной работы антенны с металлическим штампом в приложениях системного уровня.

1. Дизайн позиционирования

Создайте на конструкции антенны как минимум два отверстия для выравнивания: одно круглое отверстие для основного позиционирования и одно удлиненное отверстие для вторичного выравнивания. Расстояние должно быть достаточным для обеспечения механической устойчивости во время сборки.

2. Требования к разрешению

Держите излучающий элемент свободным от окружающих металлических компонентов и проводящих материалов. Необходимо поддерживать надлежащую зону очистки, чтобы свести к минимуму эффекты расстройки, вызванные близлежащими сооружениями. Для стабильного крепления можно использовать клейкую фиксацию.

3. Контроль контактного давления

Сила контакта между пружинным зажимом и контактной площадкой печатной платы должна контролироваться в пределах указанного механического диапазона. Недостаточное давление может повлиять на стабильность радиочастотного контакта, а чрезмерное давление может привести к необратимой деформации контактной структуры.

4. Настройка на уровне системы

После сборки конечного устройства характеристики антенны могут измениться из-за соединения с корпусом и окружающими компонентами. Для обеспечения точности резонанса на уровне системы рекомендуется окончательная настройка с использованием векторного анализатора цепей (ВАЦ).

Как правильно выбрать аппаратную пружинную антенну?

При выборе антенны с металлическим штампом оценка должна основываться на следующих ключевых факторах конструкции:

Доступное пространство на устройстве

Измерьте внутреннее пространство корпуса и выберите антенну подходящей длины, ширины и толщины, чтобы обеспечить правильную механическую посадку.

Рабочая частота и полоса пропускания

Определите целевой диапазон связи (например, диапазоны Wi-Fi, Bluetooth или диапазоны IoT субГГц). Для узкополосных конструкций характеристики антенны можно точно настроить путем структурной корректировки во время разработки.

Среда применения

Для автомобильного, наружного или промышленного использования рекомендуется выбирать такие материалы, как SUS304 и покрытие поверхности, чтобы улучшить коррозионную стойкость и температурную стабильность.

Проектирование печатных плат и сборок

Обеспечьте правильное выравнивание точки подачи на печатной плате. Выберите подходящую монтажную конструкцию (с запрессовкой или с пружинным контактом), чтобы улучшить согласованность сборки и увеличить производительность массового производства.

Почему стоит выбрать Shenzhen Qianmu Communication Technology Co., Ltd.

Компания Shenzhen Qianmu Communication Technology Co., Ltd. специализируется на разработке и производстве металлических штампованных антенн для беспроводных устройств, поддержке разработки OEM/ODM и индивидуальных антенных конструкций для различных радиочастотных приложений.

Возможности собственного производства

Точная штамповка и оснастка контролируются внутри компании, что обеспечивает стабильную стабильность производства и масштабируемость продукции.

Настройка на основе приложений

Геометрию, эластичность и обработку поверхности антенных конструкций можно регулировать в соответствии с различными требованиями к устройствам и корпусам.

Контроль качества на уровне процесса

Механическая надежность и радиочастотные характеристики проверяются на протяжении всего производства, включая проверку стабильности контактов и электрической согласованности.

Инженерная поддержка во время разработки

Техническая помощь доступна от прототипирования до массового производства, включая рекомендации по интеграции на уровне печатной платы и системы.

Часто задаваемые вопросы

В1: Какова эффективность сигнала антенны с металлическим зажимом?

Ответ: Благодаря компактным размерам эффективность обычно составляет от 30% до 50%. Он подходит для приложений с малым радиусом действия и чувствительных к затратам приложений, таких как устройства умного дома. Для нужд дальнего действия Qianmu Communications также предлагает оптимизированные антенные решения.

В2: Что делать, если наконечник припоя прижат к плате и контакт плохой?

A: Обеспечьте правильную высоту площадки печатной платы и правильное давление крепления во время сборки. Пружинная конструкция рассчитана на стабильный контакт, и перед отправкой проводятся стандартные испытания.

В3: Поддерживаете ли вы отбор проб небольшими партиями?

Ответ: Полностью поддерживаю. Как профессиональный поставщик антенн с металлическим штампом, мы понимаем требования на этапе исследований и разработок и предлагаем гибкие услуги по созданию прототипов, которые помогут вам быстро ускорить проверку вашего проекта.

Вопрос 4: Что влияет на работу антенны с металлическим штампом?

 О: На производительность в основном влияет расположение печатной платы, размер заземления, окружающий металл и конструкция корпуса.

В5: Почему частота меняется после установки?

О: Металлическое окружение и материалы корпуса могут привести к расстройке резонанса, что требует окончательной настройки на уровне системы.

В6: Что вызывает плохую работу контакта?

О: Неправильная высота площадки печатной платы или недостаточное давление пружины могут повлиять на электрическую стабильность.

Вопрос 7: Поддерживаете ли вы прототипирование? О: Да, для проверки результатов исследований и разработок поддерживается как производство образцов, так и изготовление небольших партий по индивидуальному заказу.
