Керамическая патч-антенна

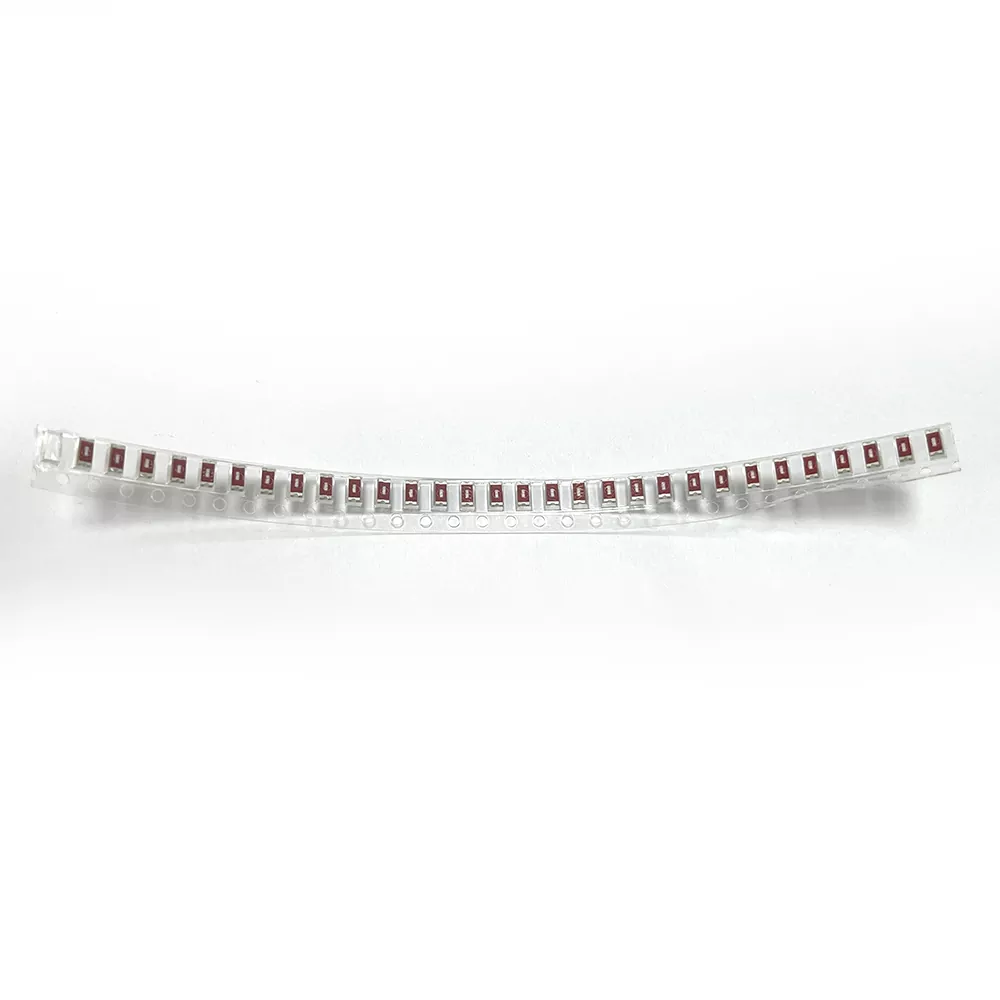

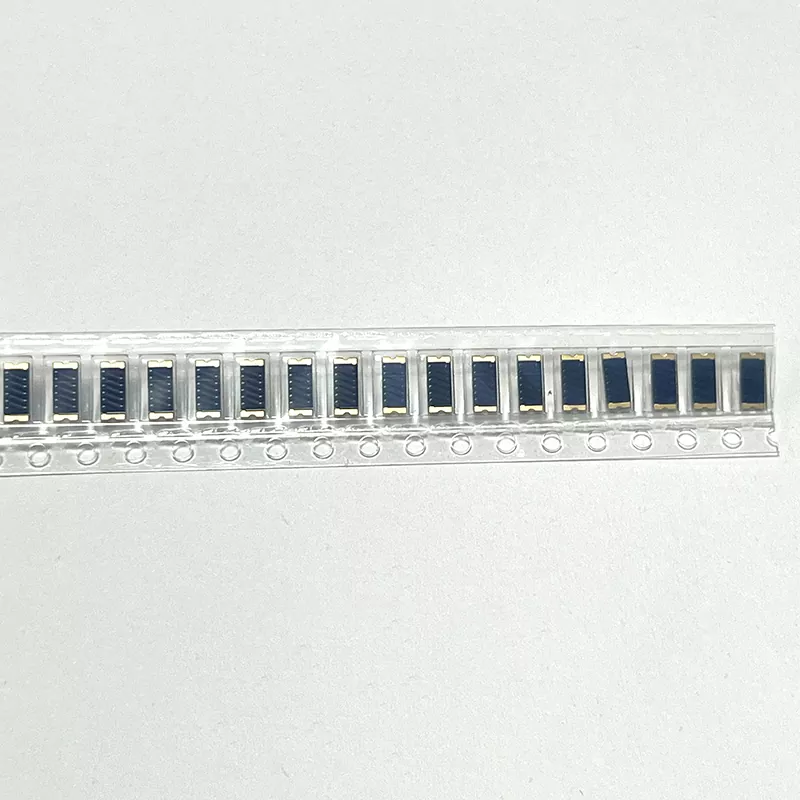

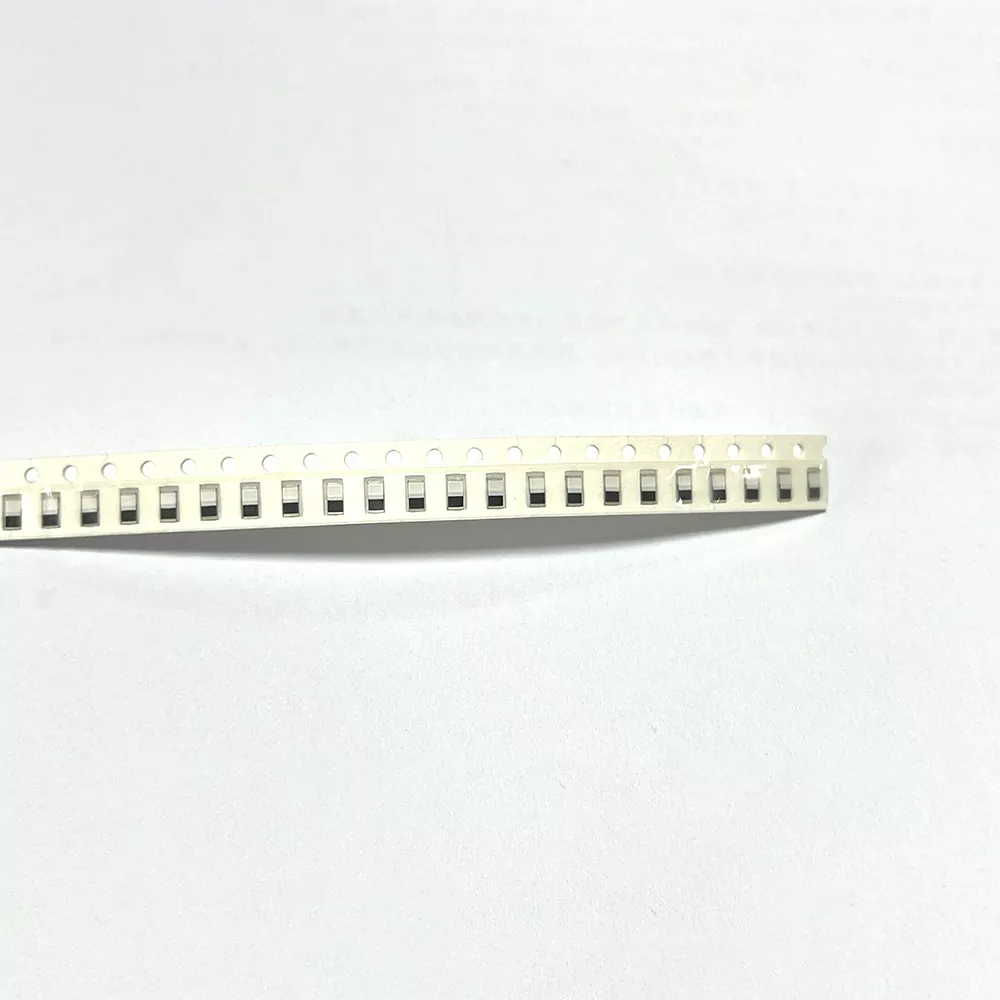

Керамическая патч-антенна Bluetooth — это миниатюрная встроенная радиочастотная антенна, специально разработанная для диапазона связи Bluetooth 2,4 ГГц. В качестве основной подложки используется керамика с высокой диэлектрической проницаемостью, и он изготавливается путем высокотемпературного послойного спекания и прецизионного травления металлических схем.

Эта антенна представляет собой пассивный компонент радиочастотного приемопередатчика. При установке не требуется внешняя проводка или большое свободное пространство.

Благодаря материалу с высокой диэлектрической проницаемостью и компактной конструкции он обеспечивает эффективную передачу и прием сигнала Bluetooth в ограниченном пространстве, обеспечивая при этом такие преимущества, как низкое энергопотребление, высокие характеристики защиты от помех и высокую стабильность.

Он широко используется в качестве высококачественного решения со встроенной антенной для массового производства носимых устройств Bluetooth, продуктов для умного дома, терминалов Интернета вещей и устройств Bluetooth, устанавливаемых на транспортных средствах.

Как это работает

Керамическая патч-антенна Qianmu Communication Bluetooth имеет керамическую резонансную и микрополосковую радиационную структуру с высокой диэлектрической проницаемостью, состоящую из керамической диэлектрической подложки, поверхностного металлического радиационного пятна и нижнего слоя заземления.

Структура обеспечивает стабильную передачу сигнала, точный контроль параметров и надежную работу, подтвержденную лабораторными испытаниями.

Точный полосовой резонанс

Используя керамическую подложку с высокой диэлектрической способностью 9,2, антенна точно соответствует полному диапазону частот Bluetooth 2400–2483,5 МГц. Благодаря точности согласования диапазонов до 99,6% он эффективно уменьшает смещение частоты и затухание сигнала, помогая решить проблемы с задержкой Bluetooth и отключением.

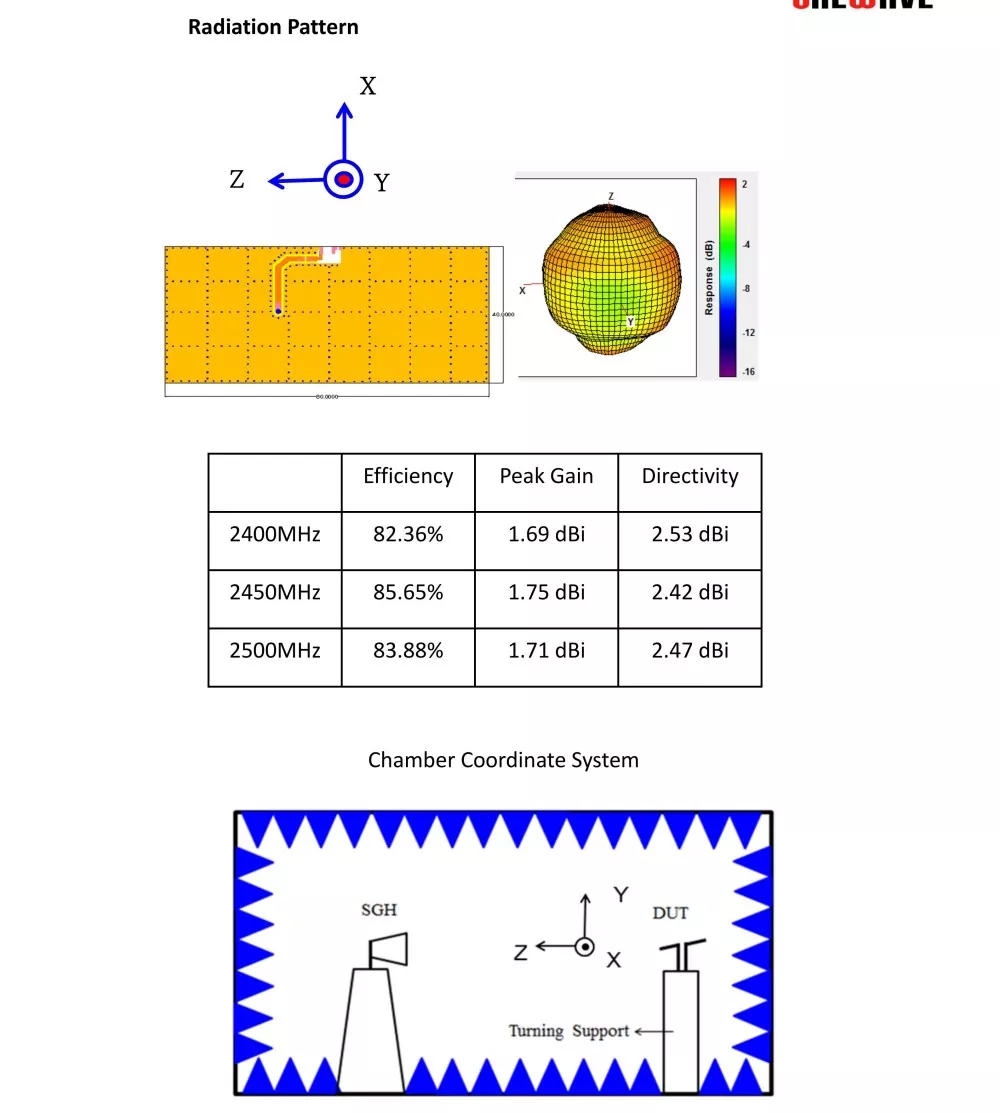

Всенаправленное излучение на 360°

Прецизионная микрополосковая схема поверхности генерирует однородное поле электромагнитного излучения с однородностью излучения до 95%. По сравнению с обычными антеннами на печатной плате это значительно уменьшает слепые зоны сигнала и обеспечивает более стабильные многоугольные соединения для устройств.

Сильная устойчивость к электромагнитным помехам

Керамический диэлектрический материал обеспечивает внутреннюю электромагнитную изоляцию, помогая защититься от помех от микросхем материнской платы, источников питания и шума батареи. В сложных условиях соотношение сигнал/шум увеличивается на 4–6 дБ, обеспечивая лучшую защиту от помех, чем у обычных пружинных антенн и антенн на печатной плате.

Согласование импеданса малой мощности

Антенна использует стандартное точное согласование импеданса 50 Ом с коэффициентом стоячей волны ≤1,3, что обеспечивает чрезвычайно низкие потери сигнала. Он может снизить энергопотребление Bluetooth на 15%, что делает его пригодным для приложений BLE с низким энергопотреблением и длительным сроком службы батареи.

Стабильная работа в широком диапазоне температур

Интегрированная высокотемпературная спеченная структура обеспечивает превосходную термическую стабильность. После циклических испытаний при высоких и низких температурах от -40°C до +85°C отклонение частоты остается в пределах ≤±2 МГц. Антенна сохраняет стабильную работу как при высоких, так и при низких температурах.

Руководство по выбору продукта

Многие разработчики и покупатели оборудования сосредотачиваются только на размере и игнорируют соответствие условиям и параметрам работы, что приводит к переделкам в массовом производстве и сбоям терминалов. Выбирая керамическую патч-антенну Bluetooth, вы можете точно подобрать ее по трем основным параметрам:

• Выбирайте в зависимости от требований к питанию устройства: для маломощных устройств BLE и носимых устройств с батарейным питанием отдавайте предпочтение стандартным керамическим антеннам со сверхнизким энергопотреблением, чтобы значительно увеличить срок службы батареи устройства; Для подключаемых устройств выберите расширенную версию с высоким коэффициентом усиления.

• Выбирайте в зависимости от условий эксплуатации: Для внутреннего гражданского оборудования с нормальной температурой допускается обычная модель; Для автомобильного, наружного и промышленного оборудования необходимо выбирать промышленные антивибрационные модели с широким диапазоном температур. Они выдерживают суровые условия окружающей среды, и их характеристики не ухудшаются в течение длительного периода использования.

• Выбирайте в зависимости от конструкции оборудования: для оборудования с очень маленьким корпусом и без запаса высоты выбирайте миниатюрные модели для поверхностного монтажа; Для устройств, которым требуется передача данных по Bluetooth на большие расстояния и ячеистая сеть, выбирайте специальные модели с высоким коэффициентом усиления и защитой от помех.

Часто задаваемые вопросы

Вопрос 1. В чем заключается самое большое преимущество керамической патч-антенны Bluetooth перед обычной антенной?

A1: Основными преимуществами являются высокая стабильность, низкое энергопотребление, сильная защита от помех, устойчивость к высоким и низким температурам, высокая согласованность в массовом производстве, идеальное решение болевых точек обычных антенн на печатных платах и ​​пружинных антенн, таких как легкие помехи, большое отклонение частоты, высокое энергопотребление и плохая виброустойчивость, особенно подходит для массового производства высококачественного интеллектуального оборудования, промышленных и автомобильных устройств.

В2: поддерживает ли эта антенна протокол Bluetooth 5.0/5.1/5.3 BLE с низким энергопотреблением?

A2: Полностью поддерживается. Он совместим со всеми версиями протокола Bluetooth, совместим с низким энергопотреблением BLE, сетью Bluetooth Mesh, универсальной беспроводной передачей 2,4G и совместим со всеми основными модулями Bluetooth, представленными на рынке.

В3: Можно ли настроить размер, параметры и логотип бренда?

A3: поддерживает полноразмерную настройку. Как исходная фабрика, она может точно настраивать размер антенны, импеданс и коэффициент усиления в соответствии с требованиями заказчика, поддерживать шелкографическую печать эксклюзивного логотипа заказчика на корпусе и адаптироваться к требованиям массового производства OEM/ODM под частными торговыми марками.
