ПИФА Антенна

Что такое антенна PIFA

Антенны PIFA, также известные как плоские антенны с перевернутой F, являются одной из наиболее широко используемых структур встроенных излучающих антенн в бытовой электронике и устройствах Интернета вещей. Это низкопрофильные миниатюрные радиочастотные антенны, предназначенные для применения в закрытых помещениях.

По сравнению с обычными керамическими антеннами, проволочными антеннами и антеннами на печатной плате основным преимуществом является их способность поддерживать стабильный резонанс в металлических корпусах, пластиковых герметичных конструкциях и ограниченных внутренних пространствах с высокой устойчивостью к затуханию экранирования.

Наша продукция массового производства разделена на две основные структуры:

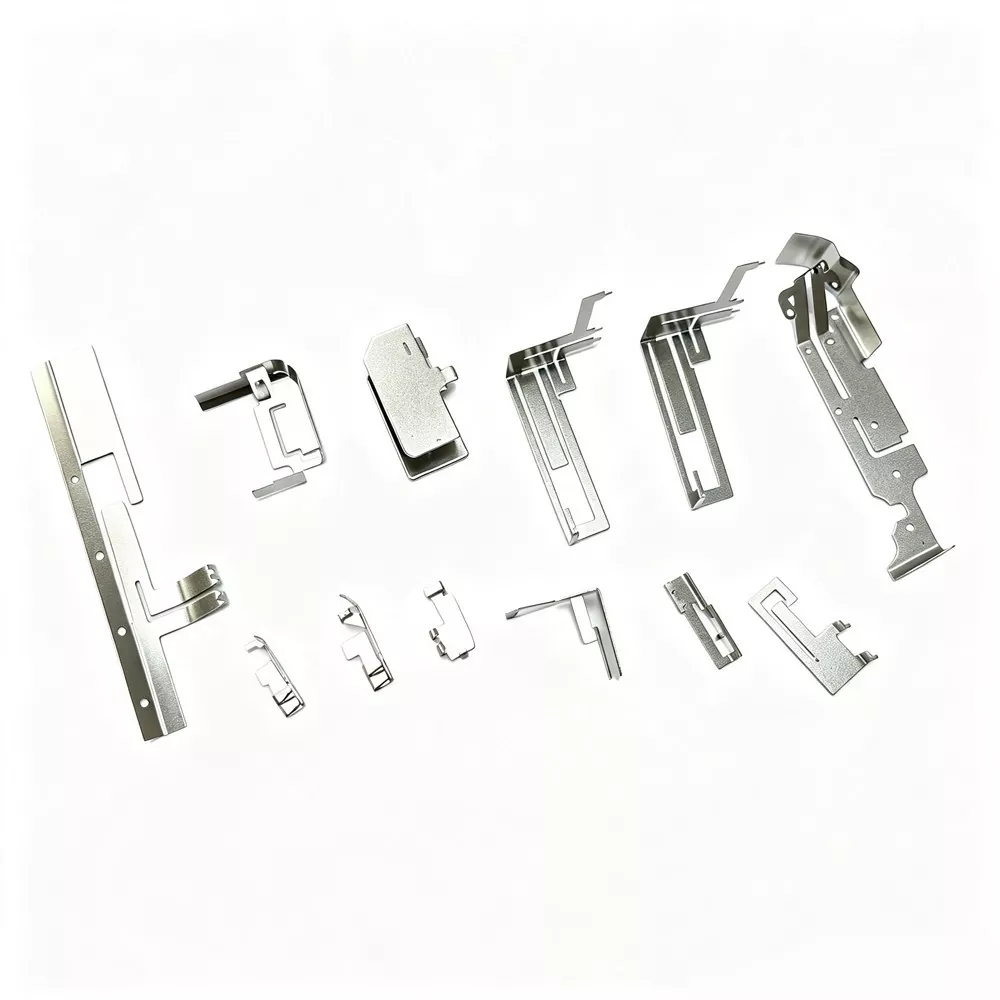

1. Пружинная антенна PIFA.

Пружина из нержавеющей стали/фосфористой бронзы изготовлена ​​цельной штамповкой, обладает высокой твердостью, хорошей эластичностью, ударопрочностью, подходит для установки на транспортных средствах, промышленном управлении, спортивном оборудовании, не ослабляется и не окисляется при длительном контакте, подходит для стандартизированного массового производства.

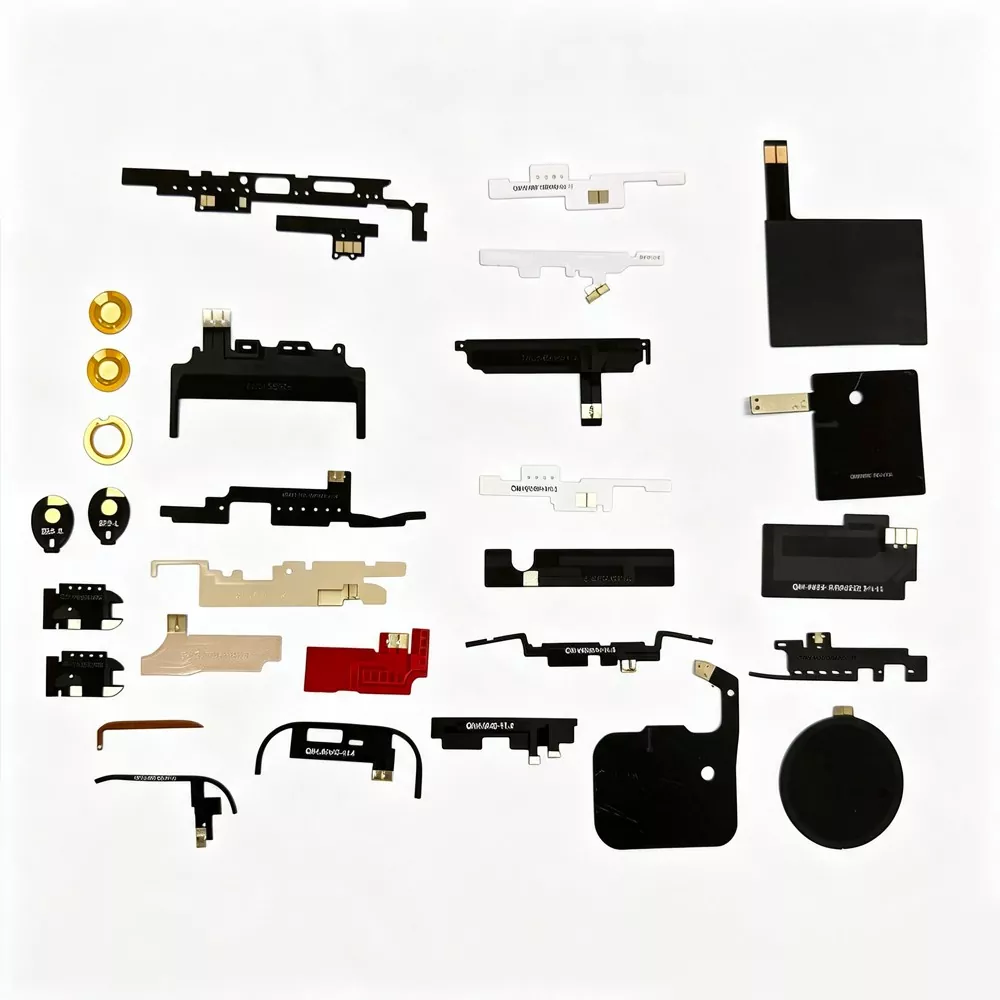

2. Одиночная гибкая антенна PIFA FPC.

Благодаря однослойному процессу травления гибкой печатной платы FPC она легкая, тонкая, гибкая, гибкая и крепится к стене, подходит для ультратонких устройств, нестандартных структур и небольших тел. В настоящее время это основное решение для встроенной антенны для интеллектуального оборудования.

Как работают антенны PIFA

Многие покупатели ошибочно думают, что встроенная антенна – это всего лишь «металлическая заплатка». Фактически, он имеет очень строгую структуру радиочастотного резонанса, и этот принцип может быть полностью проверен с помощью анализаторов спектра, сетевых анализаторов и испытаний в безэховой камере без теории пустот.

1. Принцип заземленного резонанса. Структура PIFA основана на соединении излучающего плеча + заземления, образующем инвертированную резонансную петлю F. По сравнению с обычными антеннами, она меньше зависит от заземления основной платы устройства и имеет более высокий общий уровень допуска.

2. Низкий профиль излучения: антенна расположена очень низко и установлена ​​близко к фюзеляжу, что может эффективно уменьшить затухание сигнала, вызванное экранированием металлического корпуса, и решить проблему падения сигнала после установки оборудования.

3. Фильтрация шума. PIFA обладает собственными фильтрующими свойствами, которые могут фильтровать высокочастотный шум, создаваемый процессором материнской платы, блоком питания и памятью, значительно снижая фоновый шум и улучшая соотношение сигнал/шум.

4. Многодиапазонный совместимый резонанс. Благодаря точной маршрутизации, прорезям и согласованию импеданса одна антенна FPC PIFA может одновременно работать в нескольких диапазонах, включая 2,4G, 5G, Bluetooth и LTE, что значительно экономит внутреннее пространство устройства.

Подробные технические характеристики

Преимущества перед аналогами

Обычные антенны, представленные на рынке, часто имеют общие проблемы, в том числе высокое затухание в корпусе, нестабильный КСВ, плохую помехоустойчивость и нестабильные характеристики партии. Наша антенна PIFA обеспечивает явные преимущества:

· По сравнению с обычными антеннами на печатной плате: Антенны на печатной плате легко повреждаются экранированием корпуса. Антенна снижает затухание в корпусе более чем на 70%.

· По сравнению с керамическими антеннами: Керамические антенны хрупкие и чувствительны к перепадам температур, а такая структура обеспечивает лучшую ударопрочность, термостойкость и более высокую общую скорость прохождения.

· По сравнению с обычными антеннами FPC: Обычные антенны FPC не имеют резонансной структуры PIFA, что приводит к значительному дрейфу сигнала. Наше единое решение FPC обеспечивает точный резонанс и стабильную работу.

· По сравнению с безымянными пружинными антеннами: Обычные пружинные антенны не имеют согласования импеданса, что приводит к нестабильной работе сигнала. Qianmu Communication выполняет полную проверку и калибровку перед отправкой.

Как выбрать качественную антенну PIFA

1. Посмотрите на структуру: для герметичных корпусов выберите структуру PIFA вместо слепого использования обычных антенн FPC/PCB;

2. Рассмотрите сценарии применения: Для вибрационного оборудования выберите пружинную антенну PIFA; для ультратонкого оборудования выбирайте антенну FPC PIFA.

3 Следите за стабильностью партий: калибровка при массовом производстве на крупных заводах, небольшие различия в производительности партий, низкий процент отказов после продажи;

4. Ознакомьтесь с возможностями настройки: размер, проводка и соответствие могут быть изменены в соответствии с общей структурой машины, чтобы соответствовать различным дизайнам идентификаторов продуктов.

Часто задаваемые вопросы

В1: Можно ли настроить размер и диапазон частот?

А: Да. Наша компания поддерживает заказное полноразмерное полнодиапазонное согласование импеданса для пружинных антенн PIFA и одиночных антенн FPC PIFA, а также предлагает бесплатную оптимизацию схемы.

В2: Какие сигналы антенн PIFA лучше, чем у обычных антенн?

О: Самым большим преимуществом является то, что он имеет меньшее затухание в корпусе, устойчив к экранированию и помехам, а реальные ощущения от работы всей машины намного лучше, чем у обычных антенн.

В3: Поддерживаете ли вы экспорт и можете ли вы предоставить сертификат?

О: поддерживается глобальный экспорт. Доступны CE, ROHS, FCC, протоколы испытаний, заводская квалификация, что полностью соответствует требованиям к закупкам B2B для внешней торговли.
