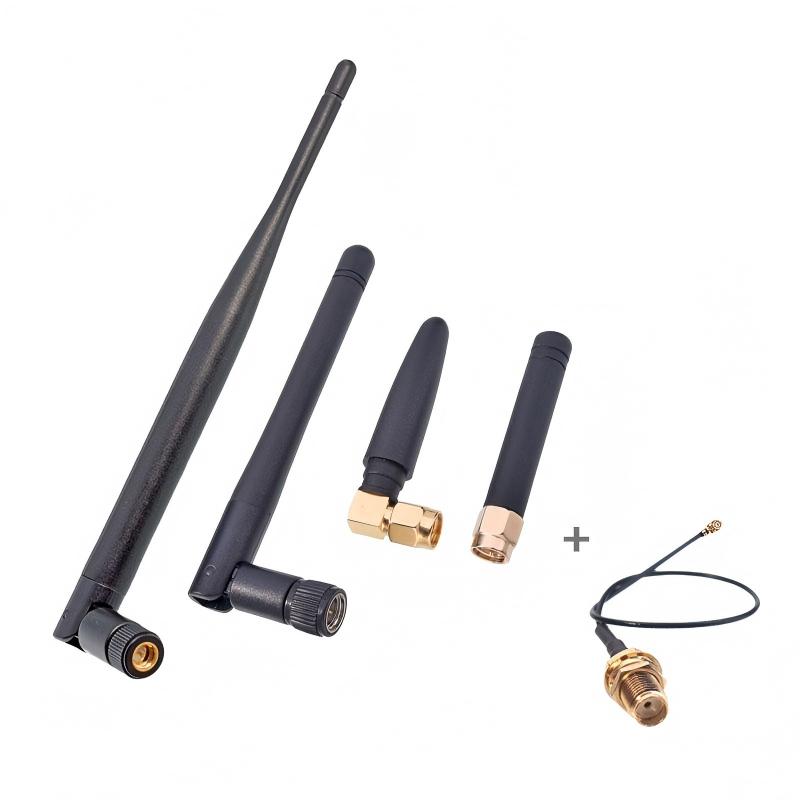

Что такое резиновая антенна-уточка?

A резиновая антенна-уточка(широко известная как резиновая антенна или антенна-резиновая утка) — обычная небольшая антенна.всенаправленная антеннаназван в честь внешнего защитного слоя из резины или пластика. Он широко используется в устройствах беспроводной связи, таких как рации, беспроводные маршрутизаторы, автомобильные радиоприемники и устройства IoT. Qianmu Communications объясняет свои основные характеристики и принципы работы:

1. Конструкция и конструктивные особенности.

Внешние материалы:

Внешний слой изготовлен из гибкой резины/силикона (некоторые из них — из твердого пластика), обеспечивающего физическую защиту, такую ​​как гидроизоляция, ударопрочность и устойчивость к коррозии.

Цвет обычно черный, но доступны некоторые пользовательские варианты других цветов (например, белого или оранжевого).

Внутренняя структура:

Радиатор с сердечником: внутренняя спирально навитая металлическая проволока (медная или стальная), скрытая внутри и служащая излучающим элементом антенны.

Схема согласования базы: небольшая схема согласования (например, конденсатор или катушка индуктивности) может быть встроена внизу для оптимизации импеданса (обычно 50 Ом) для согласования устройств.

Разъем: общие радиочастотные интерфейсы, такие как SMA, RP-SMA и TNC, используются внизу, что обеспечивает прямое винтовое соединение с оборудованием.

Форма: цилиндрическая или коническая, обычно длиной 5–20 см (в зависимости от рабочей полосы частот), диаметром примерно 0,5–2 см.

2. Принцип работы и электрические характеристики.

Принцип излучения. Внутренний спиральный провод по существу функционирует как укороченная несимметричная антенна, электрическая длина которого протягивается через спиральную структуру, что обеспечивает резонанс в заданном диапазоне частот (например, 433 МГц или 2,4 ГГц), несмотря на его небольшие физические размеры.

Всенаправленное излучение: при вертикальной установке обеспечивает равномерное излучение в горизонтальном направлении на 360° с меньшим усилением в вертикальном направлении.

Покрытие группы

1. Однодиапазонный: разработан специально для определенного диапазона частот (например, GPS 1,5 ГГц, 4G 1,8 ГГц).

2. Многодиапазонный: поддерживает несколько частот (например, одновременное покрытие УВЧ 400 МГц и 2,4 ГГц) за счет сегментированной спиральной или индуктивной конструкции.

3. Основные преимущества

Физическая долговечность:

Резиновый корпус устойчив к изгибу и водонепроницаем (обычно имеет степень защиты IP67), что делает его пригодным для наружного или мобильного применения (например, в автомобилях и портативных устройствах).

Легко установить:

Прямое подключение интерфейса устройства без сложной настройки.

Бюджетный:

Промышленное массовое производство имеет низкие затраты.

Легкий вес:

Обычно весит менее 50 грамм, что делает его идеальным для портативных устройств.

4. Типичные сценарии применения

Бытовая электроника:

Домашний роутер (Wi-Fi 2,4 ГГц/5 ГГц), Bluetooth-наушники, датчики умного дома.

Съемная черная резиновая антенна на верхней части маршрутизатора TP-Link.

Профессиональная беспроводная связь:

Двусторонняя радиосвязь (диапазон УВЧ/УКВ), автомобильная радиостанция и антенна для передачи видео с дрона.

Интернет вещей (IoT):

Антенна модуля NB-IoT/LoRa, терминал GPS-позиционирования.

Промышленное оборудование:

Промышленные пульты управления (краны, AGV), узлы сенсорной сети.

5. Ограничения и соображения

Более низкая эффективность:

Из-за ограничений миниатюризации эффективность излучения обычно составляет всего 30–60% (по сравнению с более чем 80% для полноразмерных антенн).

Усиление ограничено:

Низкие характеристики усиления приводят к сокращению расстояний передачи (например, маршрутизаторы Wi-Fi с дипольными антеннами обычно охватывают диапазон ≤50 метров).

Место установки чувствительно:

Должен быть установлен вертикально для обеспечения всенаправленности; Производительность снижается при приближении к металлическим поверхностям (эффект заземления).

Фиксированный диапазон частот:

Частоту нельзя отрегулировать после выхода с завода; необходим точный подбор модели в соответствии с диапазоном частот оборудования.

6. Рекомендации по выбору и использованию

Соответствующий диапазон частот:

Подтвердите диапазон рабочих частот устройства (например, 315 МГц, 868 МГц, 2,4 ГГц) и выберите соответствующую резонансную антенну.

Совместимость интерфейса:

Проверьте тип интерфейса устройства (например, SMA «папа/гнездо»), чтобы избежать физического несоответствия.

Адаптация сцены:

Наружное оборудование должно иметь степень защиты IP67; Оборудование, установленное на транспортном средстве, должно иметь антивибрационную конструкцию.

Обновление производительности:

Требования дальнего радиуса действия могут быть удовлетворены путем замены антенны с высоким коэффициентом усиления, но при этом придется пожертвовать всенаправленностью.

Краткое описание: Штыревая антенна представляет собой экономичное и практичное решение для беспроводных устройств, пользующееся популярностью в бытовой электронике и промышленном оборудовании из-за ее низкой стоимости, простоты установки и высокой физической прочности. Однако его низкий коэффициент усиления и узкая полоса пропускания ограничивают его применение в высокопроизводительных сценариях, поэтому профессиональные внешние антенны по-прежнему необходимы для дальней или высоконадежной связи (например, передачи видео с дронов или базовых станций).
