Как правильная антенна NB-IoT может улучшить подключение и надежность промышленных устройств IoT

Цяньму, профессиональный производитель антенн, специализирующийся на решениях беспроводной связи, предоставляетNB-IoT-антеннапредназначен для поддержки надежного подключения промышленных устройств Интернета вещей, интеллектуальных систем измерения и шкафов управления наружного применения. Благодаря полному покрытию диапазона от 700 МГц до 960 МГц, водонепроницаемому дизайну со степенью защиты IP67, а также гибким вариантам монтажа и разъемов эта антенна помогает разработчикам оборудования решать практические проблемы беспроводной связи в сложных условиях.

Антенна NB-IoT является важным радиочастотным компонентом устройств узкополосного Интернета вещей, которые передают небольшие объемы данных по сотовым сетям. Выбор правильной антенны предполагает нечто большее, чем просто согласование полосы частот. Инженеры также должны учитывать положение установки, материалы корпуса, полное сопротивление, усиление антенны, гидроизоляцию, потери в кабеле и совместимость разъемов. В этом руководстве объясняется, как работает антенна NB-IoT, где она используется, какие характеристики имеют значение и как выбрать решение для долгосрочного промышленного развертывания.

Оглавление

1. Что такое антенна NB-IoT?
2. Как работает антенна NB-IoT?
3. Какие функции наиболее важны?
4. Где используются антенны NB-IoT?
5. Каковы основные технические характеристики?
6. Как выбрать правильную антенну?
7. Как установка может улучшить производительность?
8. Часто задаваемые вопросы
9. Заключение

1. Что такое антенна NB-IoT?

Антенна NB-IoT — это радиочастотный компонент, который позволяет устройству отправлять и получать беспроводные сигналы через узкополосную сотовую сеть Интернета вещей. NB-IoT предназначен для подключенных устройств, которым часто требуется низкое энергопотребление, большая зона покрытия и надежная связь для передачи небольших объемов данных.

Типичные устройства включают интеллектуальные счетчики воды, счетчики газа, терминалы мониторинга электроэнергии, датчики окружающей среды, промышленные контроллеры и оборудование для удаленного мониторинга. Эти приложения могут работать в течение длительного времени без частого обслуживания, поэтому выбор антенны является важной частью общей конструкции продукта.

Антенны NB-IoT доступны в нескольких формах:

• Встроенные антенны:Интегрируется в корпус устройства или в узел схемы, где важны пространство и внешний вид.
• Патч-антенны:Компактные конструкции, подходящие для избранных встроенных беспроводных приложений.
• Антенны, установленные на автомобиле:Внешние решения, разработанные для конкретного мобильного оборудования и условий установки.
• Внешние антенны с винтовым креплением:Антенны, установленные через панель корпуса, часто предпочтительнее для металлических шкафов и наружного промышленного оборудования.

Для оборудования, установленного внутри металлических корпусов, внешняя антенна может обеспечить более практичный радиочастотный тракт, чем антенна, полностью расположенная внутри шкафа. Антенное решение Qianmu NB-IoT разработано для установки в наружных шкафах и поддерживает различную монтажную резьбу, длину кабеля и конфигурации разъемов.

2. Как работает антенна NB-IoT?

Антенна NB-IoT преобразует электрические сигналы от модуля беспроводной связи в электромагнитные волны и принимает входящие радиосигналы из сотовой сети. Ее характеристики зависят от электрической конструкции антенны, рабочей частоты, окружающих материалов и способа ее установки.

Три инженерных соображения особенно важны.

Согласование частот

Антенна должна быть рассчитана на диапазоны частот, используемые целевой сетью NB-IoT. Антенна, плохо согласованная с рабочим диапазоном, может отражать больше радиочастотной энергии в сторону передатчика вместо того, чтобы эффективно излучать ее. Поэтому перед развертыванием необходимо проверить диапазон частот и согласование импеданса.

Импеданс и радиочастотная эффективность

Импеданс 50 Ом широко используется в радиочастотных системах. Согласование антенны, коаксиального кабеля и модуля связи помогает уменьшить отражения и обеспечить эффективную передачу сигнала. Коэффициент стоячей волны по напряжению (КСВН) является одним из полезных показателей согласования импедансов, хотя он независимо не определяет общую эффективность антенны или реальную дальность связи.

Корпус и воздействие на окружающую среду

Металлические шкафы могут препятствовать или изменять радиочастотное излучение, а находящиеся рядом кабели, источники питания и электронные компоненты могут влиять на работу антенны. Установка антенны вне шкафа может помочь уменьшить экранирование, связанное с корпусом, при условии, что антенна установлена ​​и заземлена в соответствии с конструктивными требованиями.

3. Какие функции наиболее важны в промышленной антенне NB-IoT?

Промышленное IoT-оборудование часто работает на открытом воздухе или в местах, где доступ для обслуживания ограничен. Поэтому подходящая антенна должна сочетать электрическую совместимость с механической прочностью и гибкостью установки.

Широкий частотный охват

Широкий поддерживаемый диапазон частот может упростить развертывание продукта в совместимых сетях NB-IoT. Внешняя антенна Qianmu охватывает диапазон 700–960 МГц, но покупателям все равно следует подтвердить фактические диапазоны частот, используемые их оператором сотовой связи и модулем связи.

IP67 Водонепроницаемая и пылезащитная защита

Корпус со степенью защиты IP67 обеспечивает защиту от пыли и выдерживает определенные условия временного погружения в воду в соответствии с применимыми требованиями испытаний. Этот рейтинг важен для шкафов наружного наблюдения, подверженных воздействию дождя, пыли и переменчивой погоды. Правильная установка панели и герметизация имеют важное значение для обеспечения защиты на уровне сборки всего оборудования.

Гибкие возможности монтажа и подключения

Для разных шкафов требуются разные монтажные размеры и расположение кабелей. Варианты с резьбой M12 и M16 позволяют использовать панели различных конструкций, а разъемы SMA, IPEX, BNC и N-типа обеспечивают потенциальную совместимость с различными радиочастотными интерфейсами. Точный пол и интерфейс разъема необходимо подтвердить для выбранной модели.

Экологическая долговечность

Материалы корпуса, уплотнительные компоненты, конструкция кабеля и устойчивые к коррозии металлические детали влияют на долговременную надежность. Для прибрежных установок, транспортного оборудования и наружных инженерных систем покупатели должны вместе оценить температурные пределы, воздействие вибрации, риски коррозии и требования к техническому обслуживанию.

4. Где используются антенны NB-IoT?

Антенны NB-IoT поддерживают широкий спектр приложений удаленного мониторинга и связи с низкой скоростью передачи данных. Внешняя водонепроницаемая конструкция особенно полезна, когда устройства установлены в металлических шкафах или подвергаются воздействию внешних условий.

Умный учет воды и газа

Подключенные системы учета передают показания потребления и оперативную информацию на платформы удаленного управления. Размещение антенны может повлиять на надежность связи, когда счетчики установлены в подземных помещениях, наружных ограждениях или местах, окруженных строительными материалами.

Электричество и промышленный контроль

Терминалы мониторинга мощности, концентраторы счетчиков электроэнергии и промышленные шкафы управления используют беспроводную связь для передачи данных о состоянии оборудования и измерений. Внешняя антенна может помочь устранить радиочастотные ограничения, создаваемые металлическими корпусами.

Умный город и экологический мониторинг

Датчикам качества воздуха, станциям мониторинга дорожной пыли, оборудованию для мониторинга погоды и интеллектуальным контроллерам уличного освещения могут потребоваться надежные беспроводные каналы связи в распределенных точках. Водонепроницаемость и соответствующие температурные характеристики важны, когда эти устройства работают на открытом воздухе.

Сельскохозяйственный Интернет вещей

Дистанционный мониторинг почвы, контроль окружающей среды в теплицах и мониторинг качества воды в аквакультуре могут использовать подключение NB-IoT для передачи измерений из мест, где обычные проводные сети неудобны.

Удаленная сигнализация оборудования

Промышленные предприятия могут использовать подключенные терминалы для сообщения об аномальных условиях, неисправностях оборудования или изменениях в рабочем состоянии. Производительность антенны следует оценивать наряду с доступностью сети, управлением питанием и поддерживаемыми функциями модуля связи.

5. Каковы основные технические характеристики антенны NB-IoT?

Технические характеристики дают практическую основу для сравнения моделей антенн. В следующей таблице приведены опубликованные параметры внешней антенны NB-IoT от Qianmu. Спецификации должны быть подтверждены с учетом предложения и таблицы данных для конкретной заказываемой модели.

Эти характеристики описывают представленный продукт, а не каждую антенну в категории NB-IoT. Фактическая производительность зависит от выбранной конфигурации, среды установки, диапазона сети, прокладки кабеля и хост-устройства. Покупатели должны запросить соответствующие данные испытаний, если требуются конкретные критерии приемки.

6. Как выбрать правильную антенну NB-IoT?

Выбор антенны начинается с требований к связи готового устройства. Модель, которая хорошо работает в лаборатории, может давать разные результаты при установке рядом с металлическими панелями, силовой электроникой или другими компонентами, чувствительными к радиочастотам.

Используйте следующий контрольный список при оценке поставщиков и конфигураций антенн:

• Подтвердите диапазоны сети:Проверьте частоты, поддерживаемые развернутым оператором и модулем NB-IoT.
• Оцените место установки:Определите, будет ли антенна установлена ​​внутри пластикового корпуса, снаружи металлического шкафа или на мобильном оборудовании.
• Выберите правильную монтажную резьбу:Проверьте толщину панели, диаметр отверстий, доступный зазор и требования к уплотнению.
• Сопоставьте разъем:Подтвердите тип разъема, его пол, полное сопротивление кабеля и интерфейс модуля связи.
• Выберите подходящую длину кабеля:Избегайте ненужной длины кабеля, поскольку коаксиальный кабель приводит к радиочастотным потерям, которые могут уменьшить сигнал, доставляемый на антенну или принимаемый от нее.
• Обзор условий окружающей среды:Учитывайте дождь, пыль, экстремальные температуры, вибрацию и воздействие соли.
• Запросите соответствующую информацию об испытаниях:Просмотрите частотную характеристику, КСВН, коэффициент усиления и любые результаты испытаний на воздействие окружающей среды, применимые к предлагаемой модели.
• Проверьте все устройство:Проверьте подключение и качество сигнала, используя фактический корпус, трассу кабеля, модуль и предполагаемое место установки.

Для проектов OEM индивидуализация также может включать размеры корпуса, длину кабеля, конфигурацию разъема и конструкцию монтажа. Обсуждение этих требований перед оснасткой или массовым производством помогает сократить интеграционные изменения на более поздних этапах цикла разработки.

7. Как установка может улучшить производительность антенны NB-IoT?

Даже правильно подобранная антенна может работать хуже, если она установлена ​​неправильно. Несколько практических мер могут помочь сохранить производительность радиочастот и обеспечить защиту окружающей среды.

1. Выберите подходящее положение для установки.Для внешних антенн в шкафу используйте подходящее расположение панели, чтобы избежать ненужных препятствий со стороны близлежащих металлических конструкций.
2. Правильно закрепите монтажное оборудование.Следуйте инструкциям производителя по установке и требованиям по затяжке, чтобы не повредить резьбу или не повредить уплотнение.
3. Осторожно прокладывайте коаксиальный кабель.Избегайте резких изгибов, многократного складывания, защемления и ненужных прокладок кабеля.
4. По возможности отделите кабель от источников помех.Держите радиочастотную проводку подальше от шумной силовой электроники и коммутационных компонентов, если это позволяет расположение оборудования.
5. Осмотрите уплотнительные компоненты.Убедитесь, что прокладки и точки ввода кабелей установлены правильно, особенно в шкафах для наружного применения.
6. Тест после окончательной сборки.Оцените регистрацию сети, индикаторы сигналов и доставку данных на уровне приложений в репрезентативных условиях эксплуатации.

Установку следует рассматривать как часть конструкции антенной системы, а не как окончательную механическую задачу. Тестирование всей сборки — наиболее надежный способ выявить проблемы, которые могут не проявиться при отдельной оценке антенны.

8. Часто задаваемые вопросы об антеннах NB-IoT

Вопрос 1. Какой диапазон частот должна поддерживать антенна NB-IoT?

Требуемый диапазон зависит от диапазонов сотовой связи, используемых целевой сетью. Внешняя антенна Qianmu покрывает диапазон 700–960 МГц. Прежде чем выбирать модель, убедитесь в развертывании локальной сети и совместимости модулей.

Вопрос 2. Можно ли установить антенну NB-IoT в металлический шкаф управления?

Да. Внешняя антенна с винтовым креплением часто подходит для металлических шкафов, поскольку излучатель можно расположить снаружи корпуса. Конструкция монтажа, схема заземления или соединения, а также инструкции по установке должны соблюдаться для конкретной модели.

Вопрос 3. Подходит ли антенна NB-IoT с классом защиты IP67 для использования вне помещений?

Степень защиты IP67 указывает на определенный уровень защиты от проникновения пыли и воды в определенных условиях испытаний. Он может быть пригоден для многих применений на открытом воздухе, но вся установка также должна обеспечивать соответствующую герметизацию и защиту окружающей среды.

В4: Можно ли настроить длину кабеля и тип разъема?

Да. Qianmu перечисляет варианты кабелей длиной от 1,5 до 10 м и варианты разъемов, включая SMA, IPEX, BNC и тип N. Доступность зависит от выбранной конфигурации, поэтому уточняйте детали разъема и требования к кабелю при запросе предложения.

Вопрос 5. Всегда ли более высокий коэффициент усиления антенны обеспечивает лучшую связь?

Нет. Усиление необходимо учитывать наряду с диаграммой направленности, ориентацией установки, условиями сети и приемной системой. Антенна с более высоким коэффициентом усиления не гарантирует автоматически лучшую производительность в любом направлении или месте.

В6: Как я могу уменьшить потерю сигнала во время установки?

Используйте подходящий коаксиальный кабель с низкими потерями, выбирайте подходящую длину кабеля, избегайте резких изгибов, обеспечьте сборку звукового разъема и располагайте антенну вдали от значительных препятствий. Проверьте работоспособность после установки антенны в окончательный корпус.

Вопрос 7. Какую информацию я должен предоставить при запросе индивидуальной антенны NB-IoT?

Укажите рабочие диапазоны частот, модель модуля связи, материал корпуса, монтажные размеры, длину кабеля, тип разъема, условия окружающей среды, целевое количество и любые необходимые критерии испытаний на радиочастотную защиту или защиту от проникновения. Эта информация помогает поставщику оценить совместимость и порекомендовать подходящую конфигурацию.

9. Заключение: создайте более надежное соединение с Интернетом вещей

Правильно подобранная антенна NB-IoT помогает подключенным устройствам поддерживать эффективную беспроводную связь в самых разных приложениях: от интеллектуальных измерений и промышленного мониторинга до систем экологического зондирования и наружного управления. Совместимость по частоте, согласование импеданса, конструкция монтажа, выбор кабеля и защита окружающей среды — все это влияет на конечный результат.

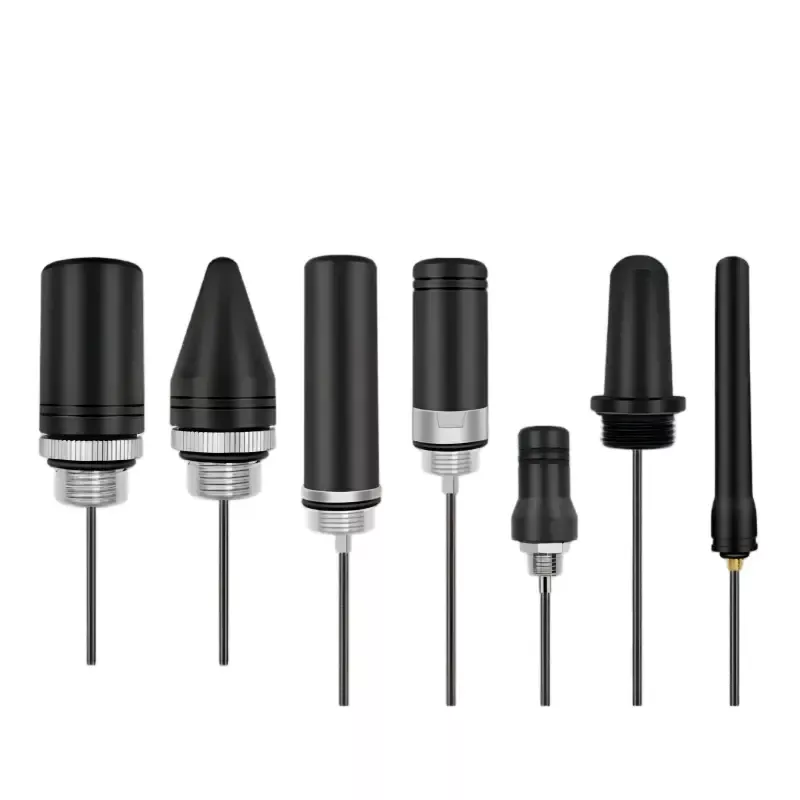

Цяньму предлагает внешнюю антенну NB-IoT с покрытием 700–960 МГц, защитой IP67, вариантами монтажа M12 и M16, а также настраиваемыми вариантами кабелей и разъемов. Для производителей оборудования, системных интеграторов и разработчиков продуктов Интернета вещей оценка этих параметров в сравнении с реальными условиями эксплуатации является важным шагом на пути к надежному развертыванию.

Ищете подходящую антенну для своего следующего проекта Интернета вещей? Посетите страницу продукта Qianmu NB-IoT Antenna, чтобы просмотреть доступные характеристики и варианты конфигурации. Если вам нужна помощь в подборе диапазонов частот, разъемов, длины кабелей или требований к монтажу для вашего оборудования,связаться с намичтобы обсудить вашу заявку и запросить индивидуальное антенное решение для вашего проекта.
