Общая велосипедная антенна

Общая велосипедная антенна — это специальная радиочастотная антенна IoT, специально разработанная для интеграции в корпус интеллектуального замка велосипедов общего пользования и электронных велосипедов. Он не требует внешнего воздействия за пределы корпуса устройства, а размещается непосредственно вокруг печатной платы замка или в зарезервированном внутреннем пространстве корпуса замка. Из-за ограниченного внутреннего пространства интеллектуальных замков и электромагнитных помех от металлических корпусов, батарей, двигателей и компонентов материнской платы обычные стандартные внутренние антенны при установке испытывают значительное затухание сигнала. Это приводит к задержке отчетности о транспортном средстве, смещению местоположения, ненормальному энергопотреблению во время сна и, в конечном итоге, к более высоким эксплуатационным расходам на техническое обслуживание. Антенна Qianmu Communications была специально оптимизирована и настроена для сложной электромагнитной среды внутри корпусов замков, обеспечивая стабильную связь и вывод сигнала позиционирования в ограниченных закрытых полостях. Он служит основным вспомогательным компонентом для интеллектуальных замков в двухколесных транспортных средствах общего пользования.

Принцип работы

1. Материнская плата интеллектуального замка выводит радиочастотный сигнал через свой радиочастотный порт, который передается по питающему кабелю на встроенную антенну общего велосипеда для излучения.

2. Блок излучения преобразует электрические сигналы в электромагнитные волны, которые проникают в пластиковый корпус замка и излучаются наружу, передавая местоположение транспортного средства, состояние замка, уровень заряда батареи и информацию о неисправностях на облачную платформу управления.

3. Получать удаленные команды разблокировки и блокировки от базовой станции, преобразовывать воздушные электромагнитные волны обратно в электрические сигналы и передавать их на материнскую плату;

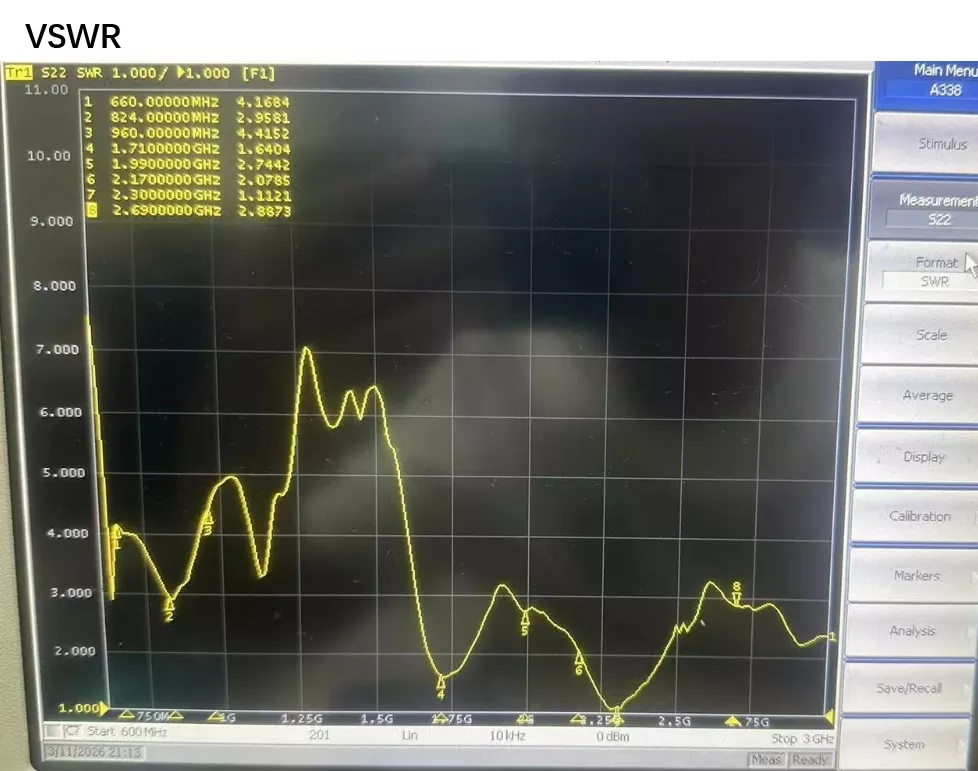

4. Настройка импеданса выполняется для устранения внутренних помех от металлов и батареи, поддержания стандартного импеданса 50 Ом в ограниченном пространстве, уменьшения потерь эха, подавления ненормального энергопотребления и продления срока службы литиевой батареи устройства.

Совместимость с поддерживаемыми устройствами

· Умный велосипедный замок NBIoT

· Материнская плата центрального замка общего пользования для электровелосипедов 4G Cat.1

· Внутренний модуль связи IoT для электросамокатов общего пользования

· Скутеры общего пользования и мобильные устройства со встроенными терминалами связи.

· Небольшой уличный замок IoT, замок для шкафа со встроенным модулем

Основная технология продукта

1. Конструкция с защитой от помех в полости: специально откалибрована в безэховой камере для устранения электромагнитных помех от внутренних металлических корпусов, литиевых батарей и печатных плат в интеллектуальных замках. Он поддерживает стабильные характеристики излучения даже в замкнутых пространствах, эффективно предотвращая колебания сигнала, вызванные внутренней средой замка.

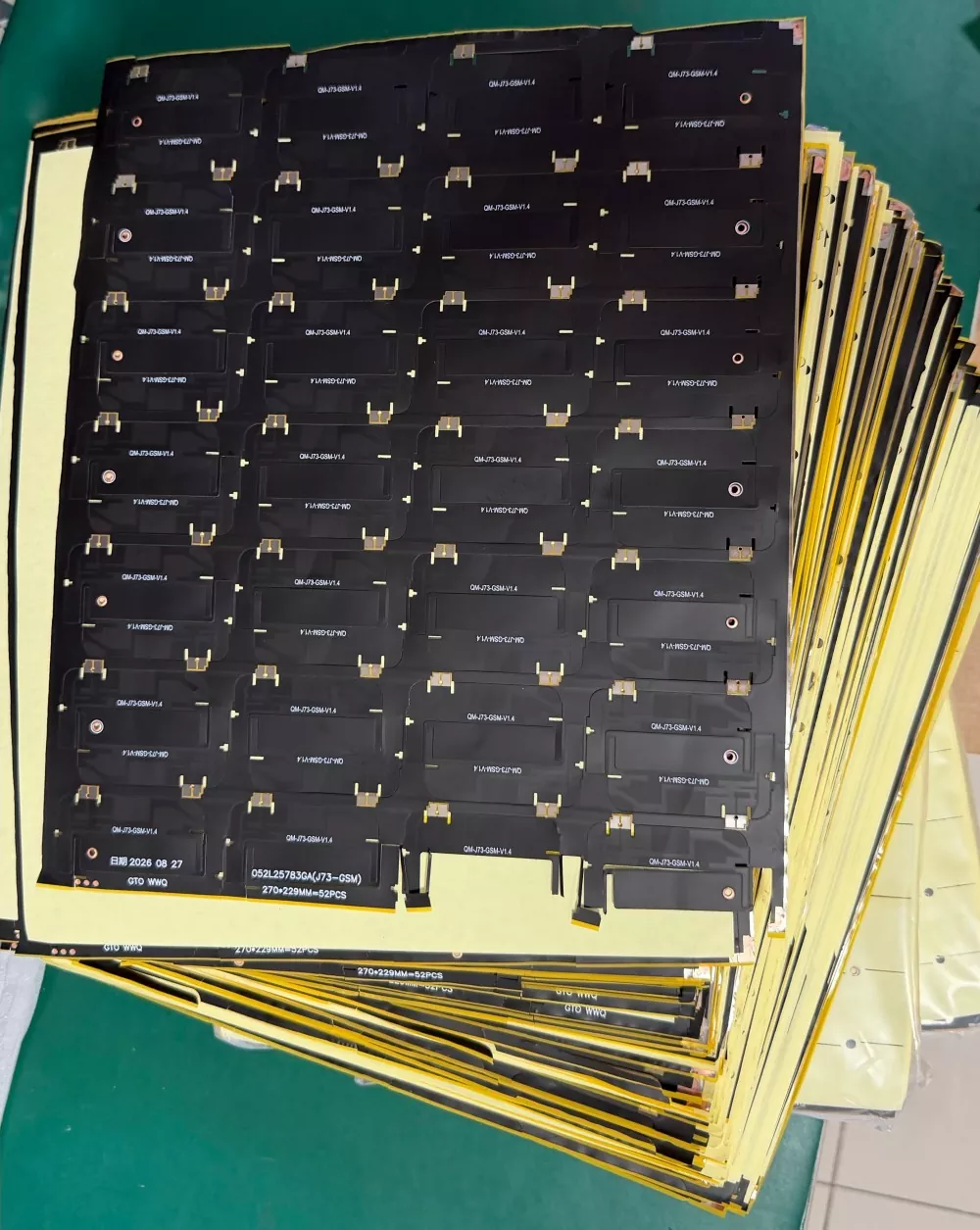

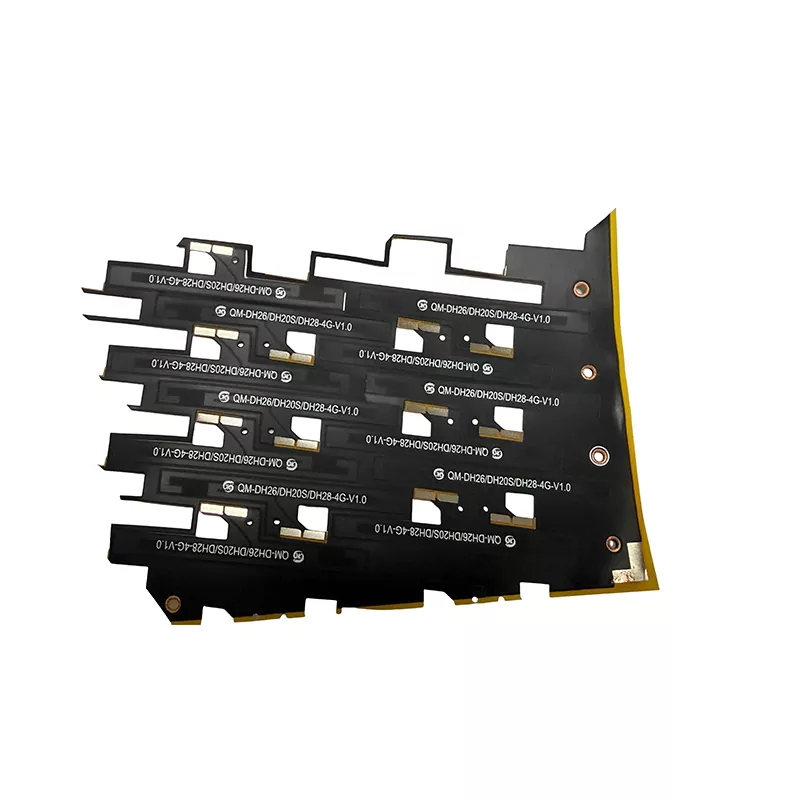

2. Компактный и тонкий дизайн, идеально подходящий для ограниченного пространства внутри замков: доступен в различных размерах и конфигурациях, с гибкими вариантами антенн из FPC, керамики, пружины и печатной платы, подходящим для различных размеров внутренних замков. Он занимает минимальное пространство, что позволяет инженерам-строителям легко интегрироваться в проекты.

3. Антивибрационные и противоусталостные свойства. Велосипеды общего пользования часто сталкиваются с неровными дорогами и длительной вибрацией, что может легко привести к обрыву питающего провода или отслоению паяного соединения. Антенна для совместного использования велосипеда включает в себя усиление для амортизации напряжений в точке выхода кабеля, а гибкая версия FPC включает дополнительные стальные усиливающие пластины. После 500-часовых испытаний на надежность с имитацией дорожной вибрации он значительно снижает количество производственных дефектов, таких как обрывы проводов.

4. Оптимизация радиочастотного сигнала с низким энергопотреблением. Оптимизация потерь радиочастотного канала снижает энергопотребление устройства при передаче в сложных условиях внутри помещений, снижает общее энергопотребление системы, продлевает циклы замены аккумуляторов для отдельных транспортных средств и снижает частоту обслуживания на месте.

5. Гибкие возможности настройки и разработки: Может быть специально настроен в соответствии с размерами корпуса заказчика и расположением внутренних компонентов; поддерживает одиночную связь или встроенные антенны двойной функции, сочетающие связь и позиционирование GNSS; длина кабеля, тип разъема и полоса рабочих частот регулируются.

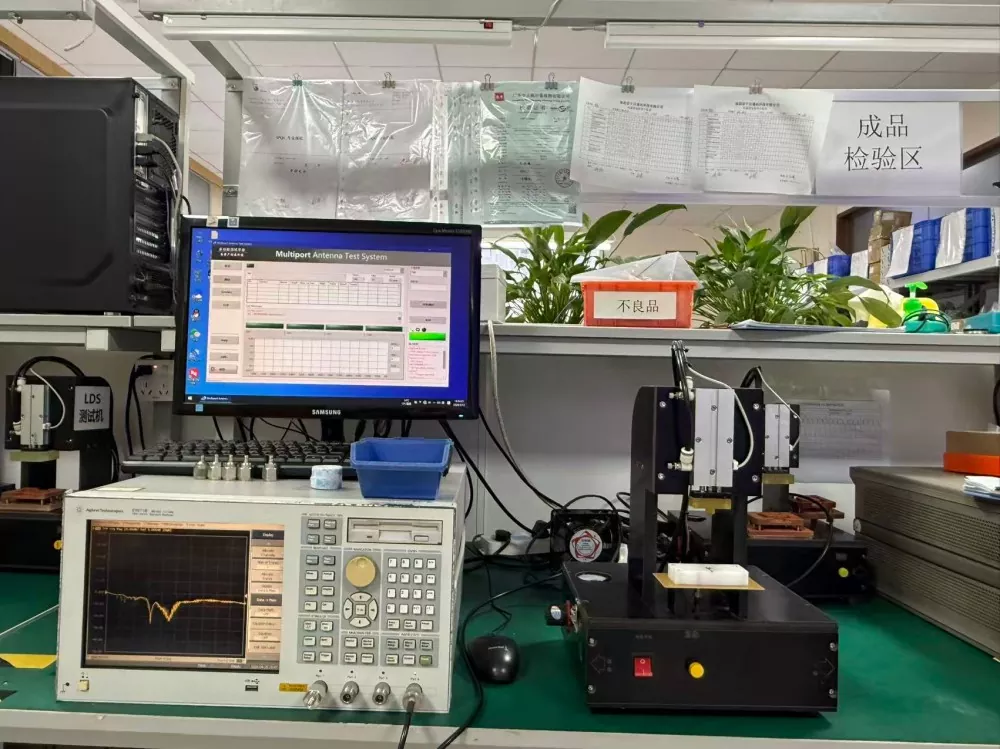

6. Качество отслеживается и поддается проверке: каждая партия продукции сохраняет протоколы испытаний в микроволновой безэховой камере и протоколы испытаний на старение. При оптовых поставках проекта фактические данные измерений могут быть предоставлены вместе с поставкой для удовлетворения требований приемки проекта. Как поставщик с независимыми возможностями исследований и разработок, мы можем предоставить несколько итераций прототипа на этапе тестирования.

Как выбрать общую велосипедную антенну

1. Уточните диапазоны частот и функциональные требования: подтвердите, является ли проект NB-IoT или 4G Cat.1, и требуется ли интегрированное двойное позиционирование Beidou-GPS. Общие велосипедные антенны с идентичным внешним видом, но с несовпадающими частотными диапазонами приведут к ухудшению фактических характеристик при использовании внутри замков.

2. Оцените внутреннюю среду полости: учтите размер внутреннего пространства, окружающие металлические компоненты и расположение батареи. Не полагайтесь исключительно на параметры голых компонентов антенны; Фактические измерения необходимо проводить после полной сборки корпуса, поскольку данные голой платы не могут отражать реальную производительность в реальных проектах.

3. Заранее подтвердите структурные требования: размеры доступного пространства, способ установки и монтажа, модель разъема и допустимую длину кабеля, чтобы избежать покупки компонентов, которые невозможно собрать.

4. Отдавайте предпочтение производителям, имеющим возможности радиочастотной настройки. Имеющиеся в продаже универсальные продукты могут быть несовместимы с корпусом вашего замка; Физическая фабрика может перенастроить и оптимизировать специально для полости вашего замка, тогда как трейдеры обычно не могут добиться оптимизации на уровне полости.

Часто задаваемые вопросы

Вопрос 1. Всегда ли более высокий коэффициент усиления антенны означает лучшую производительность?

О: Нет. Встроенные антенны заключены в узкую металлическую полость; простое стремление к высокому коэффициенту усиления может привести к несоответствию импедансов, что, в свою очередь, приведет к резкому увеличению общего энергопотребления. Для велосипедов общего пользования встроенная антенна должна учитывать множество факторов, включая окружающую среду в полости, энергопотребление, ударопрочность и размер, что требует подбора и настройки в зависимости от конструкции корпуса вашего замка.

Вопрос 2: Каковы преимущества и недостатки встроенных антенн по сравнению с внешними антеннами?

О: Преимущества встроенных антенн: чистый внешний вид устройства без открытых компонентов, что исключает риски повреждения, поломки или потери, связанные с внешними антеннами. Недостатки: большие помехи от внутренних металлических частей корпуса замка, что требует более точной настройки антенны. Если ваш проект предполагает крупномасштабное развертывание в высотных зданиях или подземных гаражах, необходимы тщательные испытания и оценка на месте.

В3: Можем ли мы создать общую велосипедную антенну BeiDou с двойной функцией связи 4G + GPS?

О: Поддерживается. Интегрированная конструкция с двумя антеннами сокращает количество внутренней проводки, а разъемы и кабели можно настраивать по мере необходимости.

В4: Какова гарантийная политика продукта?

О: При нормальной установке и использовании мы предоставляем гарантию на электрические неисправности самого продукта, которые не связаны с человеческим фактором. Однако проблемы, возникающие в результате неправильной установки, сильного протягивания кабелей или повреждений, вызванных сжатием во время сборки, не покрываются гарантией. Мы также предоставим рекомендации по установке, которые помогут избежать подобных проблем.
