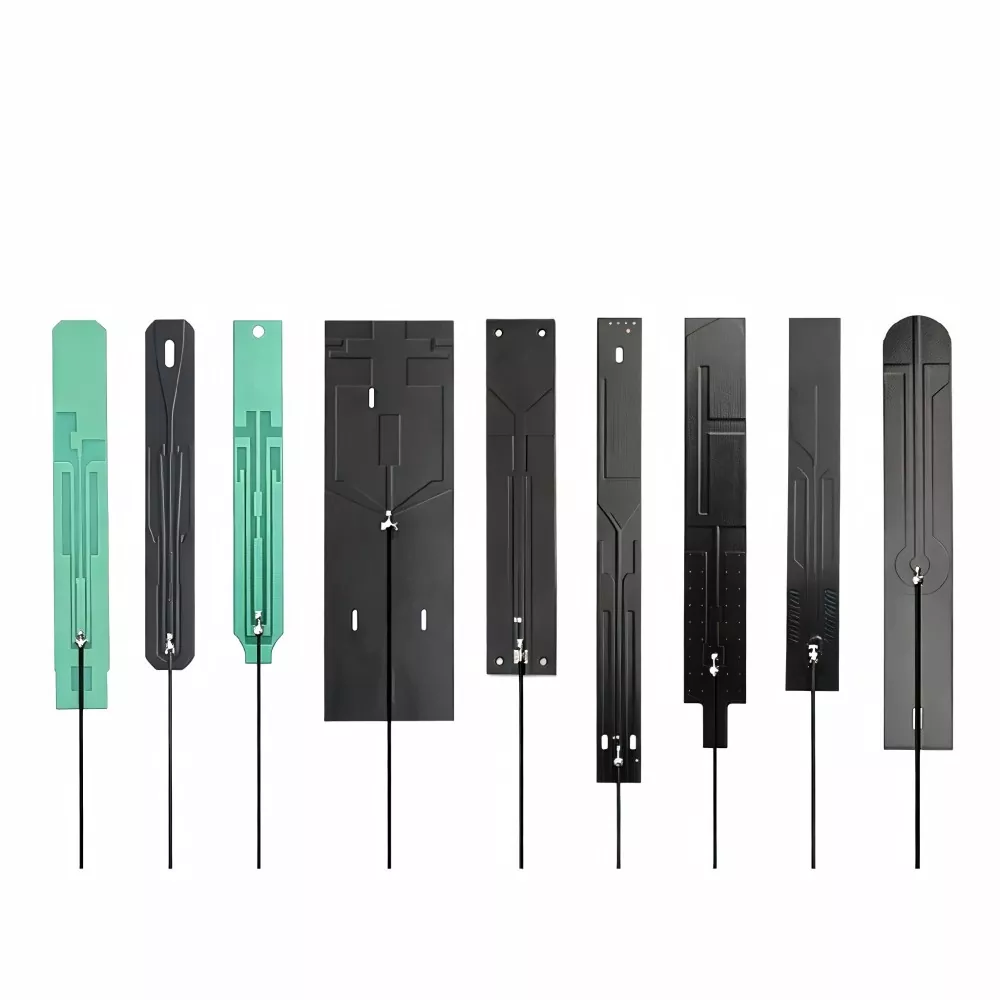

Высокопроизводительная антенна на печатной плате для надежного беспроводного подключения

Антенны на печатной плате интегрируют излучающий элемент в печатную плату, что делает их потенциальным вариантом для электронных продуктов с определенной компоновкой платы и ограниченным пространством для отдельных компонентов антенны. Конструкция может упростить интеграцию компонентов при условии, что схема схемы и требования к радиочастотам правильно учтены.

Цяньмупредоставляет антенные решения для встроенных беспроводных приложений. Выбор подходящей конструкции требует учета рабочей частоты, доступной площади платы, заземляющего слоя, материалов корпуса и целевых радиочастотных характеристик устройства. Эти факторы лучше всего оценивать на этапе проектирования оборудования, чтобы свести к минимуму изменения компоновки, которых можно избежать во время разработки.

Рекомендации по проектированию и интеграции

Антенна на печатной плате использует проводящую структуру, встроенную в печатную плату. Его геометрия и электрические характеристики зависят от целевой частоты, доступных размеров и структуры окружающей схемы.

В отличие от антенны, установленной отдельно от основной платы, эта конструкция тесно связана с компоновочными решениями печатной платы. Излучающий элемент, точка питания, земляной слой и близлежащие компоненты могут влиять на конечные характеристики.

При оценке антенны для нового проекта учитывайте следующее:

• Диапазон частот:Определите требуемый рабочий диапазон и пропускную способность в соответствии с беспроводным приложением.

• Компоновка платы:Зарезервируйте достаточно места для антенного элемента и рекомендуемого свободного пространства.

• Наземная плоскость:Оцените структуру заземления платы и ее влияние на сопротивление и излучение.

• Расположение компонентов:Учитывайте близость батарей, дисплеев, разъемов, кабелей и металлических частей.

• Согласование импеданса:Оставьте место для согласования компонентов и радиочастотной настройки во время тестирования прототипа.

• Совместимость корпуса:Оцените влияние материалов корпуса, положений монтажа и внутренних конструкций.

Антенну следует оценивать в рамках предполагаемой конфигурации устройства, поскольку изменения в печатной плате или корпусе могут повлиять на поведение радиочастот.

Типичные применения

Конструкции встроенных антенн могут подходить для различных беспроводных устройств, если требования к частоте, схема схемы и условия установки совместимы.

Интернет вещей и подключенные устройства

Сенсорные узлы, оборудование «умного дома» и другая подключенная электроника могут использовать встроенные в плату антенны, если на печатной плате достаточно места и подходящего заземления. При выборе следует учитывать полосу связи и окончательный корпус.

Продукты Wi-Fi и Bluetooth

Беспроводные периферийные устройства и компактное электронное оборудование могут использовать встроенную антенну для связи на небольшом расстоянии. Рабочие характеристики следует проверять на соответствие требуемому диапазону частот и радиочастотным характеристикам готового продукта.

Беспроводные модули и платы управления

Модули связи и электронные системы управления могут размещать антенну непосредственно на печатной плате. Конструкция должна соответствовать компоновке модуля, размещению компонентов и предполагаемой операционной среде.

Компактная электроника

Для компактных устройств необходимо оценить доступную площадь антенны вместе с батареями, дисплеями, разъемами и другими компонентами. Небольшой корпус не означает автоматически, что интегрированная конструкция обеспечит достаточные радиочастотные характеристики.

Радиочастотная производительность и проверка

Характеристики антенны зависят от взаимодействия между излучающей геометрией, плоскостью заземления, структурой питания, согласованием импедансов и окружающими материалами. Конструкция, протестированная на оценочной плате, может вести себя по-другому после установки в готовое изделие.

Поэтому при проверке прототипа следует использовать репрезентативную компоновку печатной платы и, по возможности, предполагаемый корпус. В зависимости от приложения инженеры могут оценить КСВ, импеданс, усиление, полосу пропускания и диаграмму направленности по заранее заданным критериям приемки.

Раннее радиочастотное тестирование может помочь выявить ограничения компоновки до того, как их исправление во время подготовки к производству станет более дорогостоящим.

Информация для индивидуальных проектов

Предоставление четких технических требований помогает оценить осуществимость индивидуального проекта и выявить потенциальные проблемы интеграции на ранней стадии.

Для первоначальной оценки подготовьте следующую информацию, если таковая имеется:

• Требуемый диапазон частот и протокол беспроводной связи

• Размеры печатной платы и доступная площадь антенны

• Информация о плоскости заземления и точке питания

• Материал корпуса и расположение близлежащих компонентов

• Целевые радиочастотные параметры и требования к испытаниям

• Количество прототипов и предполагаемый объем производства

Если печатная плата все еще находится в стадии разработки, размещение антенны следует продумать до окончательного определения компоновки. Это дает специалистам по оборудованию и радиочастотам возможность координировать расположение антенны, наземную конструкцию и окружающие компоненты.

Если основная плата не может вместить требуемую структуру антенны, возможно, стоит рассмотреть альтернативную конфигурацию. Окончательный выбор должен отражать механические ограничения устройства, радиочастотные цели и производственные требования.
