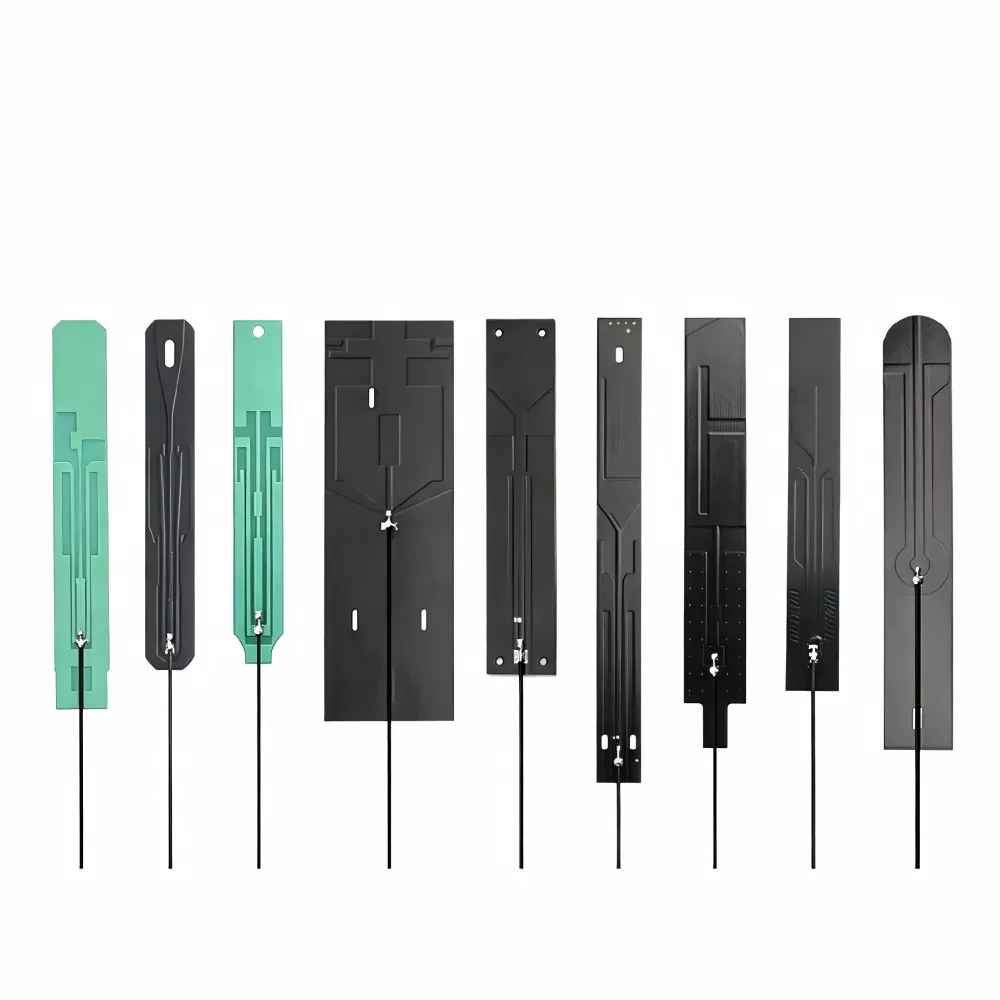

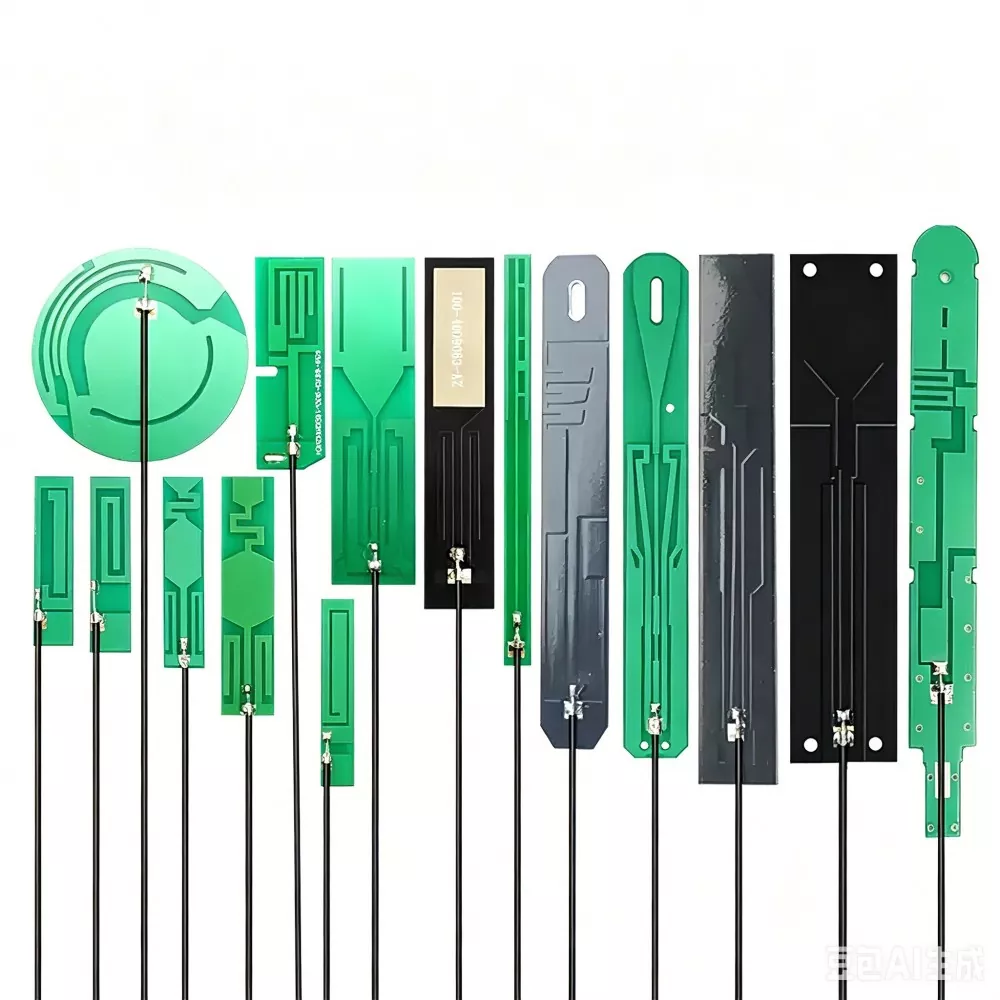

Жесткая антенна на печатной плате
Компания Shenzhen Qianmu Communication Technology Co., Ltd. является надежным поставщиком и производителем жестких печатных антенн в Китае, предоставляющим оригинальные решения для оптовых заказов и индивидуальных проектов. Мы специализируемся на стандартных и индивидуальных встроенных антеннах для приложений 2,4G, 5,8G, Wi-Fi, Bluetooth, LTE и LoRa, при поддержке профессиональной поддержки OEM/ODM.
Антенна Rigid PCB — это миниатюрная встроенная антенна беспроводного приемопередатчика, изготовленная с использованием профессиональных технологий травления печатных плат, печати и поверхностного монтажа. Являясь распространенным решением со встроенной антенной в современной области беспроводной связи, оно устраняет избыточную структуру внешних антенн и предлагает такие ключевые преимущества, как легкий дизайн, миниатюризация и высокая адаптируемость. Это идеальный выбор для небольших, интегрированных и сложных интеллектуальных аппаратных устройств, он широко используется в IoT, бытовой электронике и промышленных беспроводных приложениях.
Диапазон совместимости устройств
Благодаря превосходной адаптируемости и преимуществам интеграции жесткая антенна на печатной плате может широко применяться в различных компактных встраиваемых беспроводных устройствах. Он подходит для применения в бытовой электронике, системах умного дома, промышленном Интернете вещей, автомобильной связи и оборудовании безопасности. Типичные совместимые устройства включают в себя:
· Smart home devices: Smart plugs, smart lighting systems, smart door locks, robotic vacuum cleaners, temperature and humidity sensors, and door/window sensors.
· Терминальные устройства IoT: шлюзы LoRa, модули NB-IoT, модули IoT 4G/5G, беспроводные сборщики данных и терминалы позиционирования.
· Устройства Bluetooth и Wi-Fi: беспроводные наушники, динамики Bluetooth, модули Wi-Fi, беспроводные устройства для зеркалирования экрана и портативные интеллектуальные носимые устройства.
· Industrial control equipment: Industrial wireless sensors, automated control terminals, industrial gateways, and wireless monitoring modules.
· Охранные и автомобильные устройства: автомобильные регистраторы, автомобильные GPS-трекеры, беспроводные камеры наблюдения и модули контроля беспроводного доступа.
· Другие компактные беспроводные устройства: мини-пульты дистанционного управления, беспроводные термометры, портативные терминалы связи и другие встроенные беспроводные устройства.
Основные характеристики продукта
Антенна на жесткой печатной плате обеспечивает превосходную совместимость, компактную интеграцию и надежную работу беспроводной сети, что делает ее подходящей для широкого спектра встроенных беспроводных устройств. Он широко используется в системах умного дома, промышленных приложениях IoT, бытовой электронике, автомобильной связи и оборудовании безопасности.
Основные применимые продукты включают в себя:
· Устройства «умного дома»: «умные» розетки, «умные» системы освещения, «умные» замки, роботы-пылесосы, датчики температуры и датчики дверей и окон.
· Терминалы Интернета вещей: шлюзы LoRa, модули NB-IoT/4G/5G, беспроводные сборщики данных и терминалы позиционирования.
· Устройства Bluetooth и Wi-Fi: беспроводные наушники, динамики Bluetooth, модули Wi-Fi, устройства для трансляции экрана и интеллектуальные носимые устройства.
· Промышленное оборудование: промышленные беспроводные датчики, терминалы автоматизации, промышленные шлюзы и модули беспроводного мониторинга.
· Транспортные средства и устройства безопасности: видеорегистраторы, автомобильные трекеры, беспроводные камеры и модули контроля беспроводного доступа.
· Другие беспроводные устройства: мини-пульты дистанционного управления, беспроводные термометры и портативные встроенные устройства связи.
Подробные технические характеристики
Стандартная модель нашей заводской антенны с жесткой печатной платой прошла комплексные лабораторные испытания и проверку по всем параметрам, что обеспечивает точные и отслеживаемые характеристики. Он разработан для удовлетворения требований беспроводной связи различных гражданских и промышленных приложений. Основные характеристики перечислены ниже (возможна настройка и модификации):
|
Элемент параметра |
Стандартные технические параметры |
|
Диапазон рабочих частот |
2,4 ГГц, 5,8 ГГц, 433 МГц, 868 МГц, 915 МГц, полнодиапазонная совместимость с LTE (доступна многодиапазонная настройка) |
|
Характеристический импеданс |
50 Ом (стандартное радиочастотное сопротивление, точно соответствующее основным модулям) |
|
Усиление антенны |
2dBi-5dBi (настраиваемый по требованию, высокий коэффициент усиления опционально) |
|
Коэффициент стоячей волны КСВН |
≤1,5 (ведущий в отрасли стандарт качества, чрезвычайно низкие потери сигнала) |
|
Рабочее напряжение |
3,3 В/5 В универсальный |
|
Рабочая температура |
-40℃ ~ +85℃ (работа в широком диапазоне температур, подходит для суровых промышленных условий) |
|
Температура хранения |
-50℃ ~ +90℃ |
|
Материал доски |
Высокоточная огнестойкая плита FR-4 |
|
Характеристики размера |
Настраиваемые стандартные размеры; Доступны ультратонкие миниатюрные модели. |
|
Метод интерфейса |
Патч, пайка, разъем IPEX (опционально) |
Конкурентные преимущества продукта по сравнению с аналогами
В настоящее время обычные недорогие продукты, представленные на рынке, часто имеют такие проблемы, как неточный импеданс, значительное затухание сигнала, непостоянные параметры партии и плохая устойчивость к высоким температурам. Как профессиональный производитель антенн с жесткой печатной платой в Китае, наша фабрика провела комплексную модернизацию в четырех ключевых областях — технологическом процессе, выборе материалов, тестировании и настройке — и предлагает значительные преимущества перед конкурентами.
|
Измерение сравнения |
Стандартная антенна Companion с жесткой печатной платой |
Жесткая антенна на печатной плате для связи «Тысяча глаз» |
|
Выбор материала доски |
Плиты из вторичного сырья низкого качества склонны к деформации и имеют плохую устойчивость к высоким температурам. |
Совершенно новая огнестойкая прецизионная плита FR-4, обладающая высокой термостойкостью, предотвращением коробления и отличными изоляционными свойствами. |
|
Точность процесса |
Искусственное травление, грубые следы, большая погрешность сопротивления. |
Полностью автоматическое лазерное гравирование с точной трассировкой и допуском по сопротивлению ≤ ±1 Ом. |
|
Характеристики сигнала |
Слабая защита от помех; сильное затухание сигнала на больших расстояниях. |
Профессиональное согласование и настройка импеданса, низкие потери, высокая защита от помех и большая дальность передачи. |
|
Стабильность партии |
Искусственно произведенный, со значительными вариациями параметров от партии к партии. |
Полностью автоматизированное массовое производство, 100% выборочный контроль параметров и чрезвычайно высокая стабильность партий. |
|
Индивидуальный сервис |
Поддерживаются только стандартные модели; Настройка занимает много времени и стоит дорого. |
Поддерживает полноразмерную настройку, бесплатное проектирование схем, быстрое прототипирование и короткий цикл массового производства. |
|
Проверка контроля качества |
Отсутствие полноценного процесса тестирования, высокий уровень дефектов. |
Многоэтапный процесс проверки, тестирование в реальных условиях, процент дефектов < 0,1%. |
Руководство по установке и использованию
Простая установка и гибкая совместимость без необходимости сложной отладки. Доступны три стандартных метода установки, отвечающие производственным требованиям различных устройств, обеспечивающие плавный и эффективный процесс установки.
Установка на поверхность
Антенна подходит для крупномасштабного производственного оборудования SMT и может быть непосредственно размещена и припаяна к назначенному месту на материнской плате устройства с помощью устройства для захвата и размещения, что обеспечивает автоматическую сборку с высокой эффективностью и единообразием. Во время установки избегайте размещения антенны рядом с источниками помех, такими как батареи, металлические экранирующие крышки или высокочастотные чипы. Для обеспечения стабильной передачи сигнала соблюдайте зазор не менее 3 мм.
Ручная сварка
При изготовлении небольших партий прототипов, тестировании и ремонте можно использовать ручную пайку для точного совмещения контактных площадок антенны с точками радиочастотной пайки на материнской плате. Используйте низкотемпературные и быстрые методы пайки, чтобы предотвратить тепловое повреждение цепи антенны. После пайки расположите провода правильно, чтобы избежать чрезмерного изгиба или сжатия.
Установка стыкового соединения терминала
Жесткая антенна на печатной плате с разъемом IPEX может быть напрямую подключена к RF-разъему на материнской плате устройства. Он поддерживает установку по принципу «включай и работай» без пайки, что упрощает сборку и снятие, что делает его идеальным для тестирования прототипов и мелкосерийного оборудования.
|
Примечания по установке: Все антенны с жесткой печатной платой при установке должны обеспечивать достаточный зазор во избежание металлических препятствий и близости к линиям электропередачи; в противном случае это напрямую приведет к ослаблению сигнала, снижению чувствительности и ухудшению качества связи устройства. |
Советы по выбору продукта
Многие клиенты могут столкнуться с трудностями при покупке антенн. Неправильный выбор может привести к слабым сигналам устройства, проблемам совместимости и задержкам проекта. Основываясь на многолетнем опыте работы в отрасли, наша фабрика разработала профессиональные рекомендации по закупкам, которые помогут клиентам сделать правильный выбор и избежать потенциальных рисков.
Сопоставьте соответствующий диапазон частот
Приоритет следует отдавать выбору антенн в соответствии с рабочей частотой модуля устройства. Для устройств 2,4G выберите одночастотную антенну 2,4G; для двухдиапазонных устройств выберите двухдиапазонную антенну 2,4G+5,8G. Неправильное согласование частот может привести к потере сигнала или нестабильной передаче.
Подтвердите место для установки оборудования
Выберите стандартную или изготовленную по индивидуальному заказу миниатюрную антенну в зависимости от доступного пространства внутри устройства. Это помогает избежать проблем с установкой, вызванных слишком большой конструкцией или недостаточной производительностью, вызванной неподходящими размерами антенны.
Учитывайте операционную среду
Для общего гражданского применения рекомендуются стандартные модели. Для промышленных сред с высокими температурами или сильными электромагнитными помехами выберите антенну с усиленной жесткой печатной платой, чтобы обеспечить долгосрочную стабильную работу.
Проверка точности параметра
Обратите пристальное внимание на ключевые параметры, такие как КСВ, импеданс и усиление. Избегайте продуктов с неточными спецификациями и отдавайте предпочтение поставщикам, которые могут предоставить фактические отчеты об измерениях и надежные данные испытаний.
Выберите надежного производителя источника
Выберите надежного производителя антенн, который предоставляет возможности индивидуальной настройки, проверки качества и послепродажной поддержки, чтобы обеспечить стабильное массовое производство и стабильную производительность продукта.
Почему стоит выбрать Qianmu Communications?
Обладая многолетним опытом работы в индустрии беспроводной связи, компания Qianmu Communications является китайским производителем антенн с жесткой печатной платой, которая установила долгосрочные партнерские отношения с клиентами по всему миру. Используя четыре основных преимущества — технологии, производственные мощности, качество и сервис — мы стали надежным поставщиком как для отечественных, так и для международных клиентов.
Профессиональная техническая команда с сильными возможностями исследований и разработок
У нас есть опытная команда радиоинженеров, специализирующаяся на настройке импеданса антенн, оптимизации диапазона частот и структурной адаптации. Наши эксперты могут быстро решить проблемы с сигналами на различных устройствах и предоставить клиентам бесплатную оптимизацию антенных решений и поддержку отладки прототипов.
Прямые поставки с фабрики-источника по конкурентоспособной цене
Благодаря стандартизированным производственным мощностям и автоматизированному оборудованию мы устраняем ненужные затраты на посредников и предоставляем значительные ценовые преимущества при оптовых заказах. Между тем, мы строго контролируем количество бракованной продукции, чтобы помочь клиентам снизить послепродажные расходы.
Широкие возможности настройки для различных приложений
Мы предоставляем индивидуальные антенные решения, охватывающие различные диапазоны частот, размеры, конструкции и требования к производительности. Благодаря быстрому прототипированию и эффективному массовому производству мы можем удовлетворить потребности нишевых устройств и особых операционных сред.
Строгий контроль качества и полная отслеживаемость продукции
Каждая партия продукции сопровождается полными производственными записями и данными испытаний, что обеспечивает надежную отслеживаемость. Стабильность и стабильность нашей продукции превосходят общие отраслевые стандарты.
Комплексная послепродажная поддержка для надежного обслуживания
Мы предоставляем круглосуточную техническую консультацию, отчеты о проверках и квалификационные документы вместе с поставками. Наше оперативное послепродажное обслуживание гарантирует, что клиенты получают постоянную поддержку на протяжении всех своих проектов.
Часто задаваемые вопросы
В1: Может ли он поддерживать нестандартные размеры и диапазоны частот?
А: Абсолютно. Как профессиональный производитель антенн, наша фабрика предоставляет комплексные услуги по индивидуальной настройке. Мы можем разработать индивидуальные решения на основе конструкции вашего устройства, установочных размеров, требуемых диапазонов частот и характеристик усиления. Доступны бесплатные предложения по решениям и образцы продукции.
В2: Что вызывает плохой сигнал после установки?
О: Наиболее распространенными причинами являются неправильная установка, например, размещение антенны слишком близко к металлическим компонентам, линиям электропередачи или источникам помех, или оставление недостаточного пространства вокруг антенны. Кроме того, следует проверить полосу частот антенны, чтобы убедиться в совместимости с модулем устройства. Наша фабрика предоставляет профессиональные рекомендации по настройке, которые помогут быстро решить проблемы с сигналом.
В3: Каков минимальный объем заказа? Каков срок доставки?
О: Для стандартных продуктов не существует минимального количества заказа. Также доступны небольшие партии индивидуальных заказов и образцов. Стандартные заказы могут быть доставлены в течение одного дня, тогда как крупносерийное производство обычно занимает 7–10 рабочих дней. График производства может быть скорректирован в соответствии с приоритетами заказов клиентов.
Вопрос 4: Что лучше: жесткая антенна на печатной плате или обычная стержневая антенна?
О: Для компактных встраиваемых устройств антенна на жесткой печатной плате обычно является предпочтительным выбором из-за ее небольшого размера, возможности скрытой установки, высокой степени интеграции и высокой адаптируемости. Для наружного оборудования, требующего передачи на большие расстояния, могут оказаться более подходящими традиционные стержневые антенны.
