NB-IoT-антенна

На рынке доступны три основных типа IoT-антенн: встроенные патч-антенны, автомобильные антенны на присосках и внешние водонепроницаемые антенны с винтовым креплением.

Антенна NB-IoT, показанная в этой статье, относится к категории наружных водонепроницаемых антенн с винтовым креплением. Он специально разработан для промышленных электрошкафов управления, коробок встроенного оборудования наружного применения и муниципальных терминалов Интернета вещей.

Внешняя антенна NB корпуса Qianmu Communication поддерживает полнодиапазонный NB-IoT от 700 МГц до 960 МГц и совместима с узкополосными сетями трех основных операторов: China Mobile, China Unicom и China Telecom. Он доступен с винтами двух распространенных размеров, M12 и M16, что соответствует стандартам монтажных отверстий большинства отечественных и импортных промышленных шкафов.

Что такое внешняя антенна для шкафов NB-IoT

Внешняя антенна шкафа NB-IoT представляет собой водонепроницаемую радиочастотную антенну с винтовым креплением, предназначенную для промышленного оборудования IoT. Он устанавливается снаружи на шкафы с оборудованием для обеспечения стабильной беспроводной передачи сигнала для терминалов NB-IoT на открытом воздухе и в промышленных условиях.

Принцип работы

Многие клиенты ошибочно полагают, что антенна представляет собой всего лишь металлический генератор и что водонепроницаемый корпус не влияет на качество сигнала. Фактически, конструкция внешней антенны шкафа NB-IoT напрямую влияет на стабильность наружной связи на большие расстояния. Рабочие характеристики можно проверить и проверить с помощью векторных анализаторов цепей и экранированных безэховых камер.

1. Резонансная структура низкочастотного генератора.

NB-IoT работает в низкочастотном диапазоне связи 700–960 МГц, который имеет более длинные волны и более высокие требования к длине генератора и согласованию с землей. Внутри антенны используются сегментированные медные излучающие элементы, которые точно соответствуют узкополосному низкочастотному резонансу и позволяют избежать смещения резонанса и увеличения стоячей волны, которые наблюдаются в обычных коротких антеннах.

2. Радиационная конструкция с изоляцией в шкафу

Антенна установлена ​​снаружи шкафа. Металлический винт используется для фиксации и заземления, в то время как генератор поддерживает безопасное расстояние изоляции от листового металла шкафа. Это позволяет избежать экранирования и поглощения радиочастотного сигнала, вызванного металлическим корпусом.

Для той же спецификации встроенная антенна, установленная внутри металлического шкафа, может испытывать затухание на 6–9 дБ, тогда как общее затухание внешней антенны NB-IoT составляет всего 1–2 дБ.

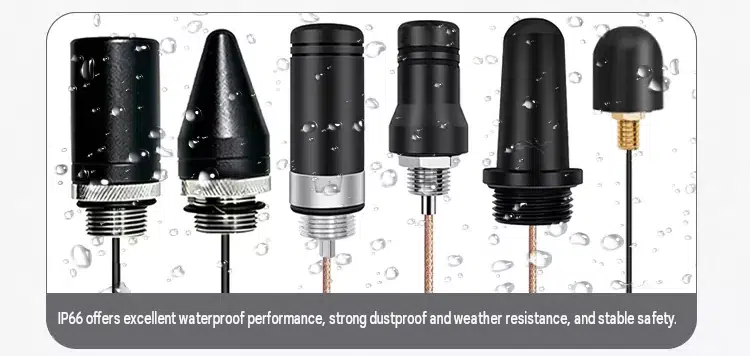

3. Многослойная герметичная водонепроницаемая конструкция.

Антенна оснащена задней водонепроницаемой силиконовой прокладкой, водонепроницаемым резиновым кольцом с резьбой и отлитой под давлением проводной конструкцией для обеспечения трехуровневой защиты. Дождевая вода и конденсат не могут попасть в шкаф по кабелю. Коаксиальный кабель сопротивлением 50 Ом обеспечивает стабильную передачу радиочастотного сигнала и предотвращает дрейф импеданса, вызванный изменениями температуры наружного воздуха.

4. Структура шумоподавления

К основанию антенны добавлено кольцо заземления для фильтрации электромагнитных помех, создаваемых источниками питания, ПЛК и реле внутри шкафа, снижения уровня шума и повышения вероятности успешного доступа к базовой станции терминала IoT.

Совместимое оборудование

Антенна NB-IoT предназначена для IoT-терминалов, которым требуется защита металлического корпуса и длительная эксплуатация на открытом воздухе. Подходит для гражданских, коммерческих и промышленных устройств:

1. Интеллектуальные шкафы для счетчиков воды с удаленной передачей данных

Муниципальное водогазовое оборудование, ящики для сбора газа, шкафы контроля и управления давлением в трубопроводах, а также оборудование для онлайн-мониторинга качества воды.

2. Интеллектуальное энергетическое и промышленное оборудование управления

Шкафы наружного сбора электроэнергии, терминалы мониторинга низковольтного распределения, встроенные шкафы управления фотоэлектрическим хранилищем энергии и концентраторы счетчиков электроэнергии.

3. Оборудование безопасности «умного города»

Блоки контроля дорожной пыли, станции мониторинга окружающей среды и погоды, шкафы управления парковочными шлагбаумами и интеллектуальные контроллеры уличных фонарей.

4. Терминалы промышленной автоматизации

Блоки управления сбором данных заводских цехов, терминалы позиционирования складской логистики и шкафы беспроводной сигнализации неисправностей оборудования.

5. Сельскохозяйственное IoT-оборудование

Шкафы для полевого мониторинга почвы, шкафы для контроля качества воды в аквакультуре и комплексное оборудование для мониторинга окружающей среды в теплицах.

Подробная таблица технических параметров

Общий раздел часто задаваемых вопросов

Вопрос 1. Можно ли изменить длину кабеля и разъем внешней антенны NB-IoT?

А: Да. Стандартные модели поддерживают длину коаксиального кабеля от 1,5 до 10 метров. Такие разъемы, как SMA, IPEX и N, можно заменить в соответствии с требованиями. Оптовые заказы также поддерживают индивидуальные цвета корпуса и шелкографическую печать логотипа.

Вопрос 2: Совместима ли эта наружная антенна NB с картами China Mobile, China Unicom и China Telecom NB одновременно?

А: Да. Антенна покрывает весь диапазон частот NB-IoT 700–960 МГц и совместима с сетями NB трех основных операторов. Нет необходимости приобретать отдельные версии для разных диапазонов частот.

В3: Повлияет ли изгиб провода на сигнал антенны, если внутреннее пространство шкафа ограничено?

О: Кабель можно осторожно согнуть с большим радиусом изгиба, но следует избегать изгиба на 90 градусов и повторного складывания. Во время установки держите кабель как можно более прямым и вдали от источников помех, таких как источники питания и преобразователи частоты, чтобы предотвратить значительное затухание сигнала.

Вопрос 4. Склонна ли металлическая гайка антенны к ржавчине при длительном использовании в прибрежных условиях соляных туманов?

О: Нет. Стопорная гайка антенны изготовлена ​​из пассивированного антикоррозийного алюминиевого сплава и прошла 48-часовое испытание в солевом тумане. Он не подвержен ржавчине или заклиниванию при длительном использовании на открытом воздухе в прибрежных районах. В условиях высококоррозионной среды инженеры могут проконсультироваться по поводу индивидуальных антикоррозионных решений.
