Как WiFi-антенна цифровой фоторамки может улучшить производительность беспроводной связи и удаленную передачу изображений

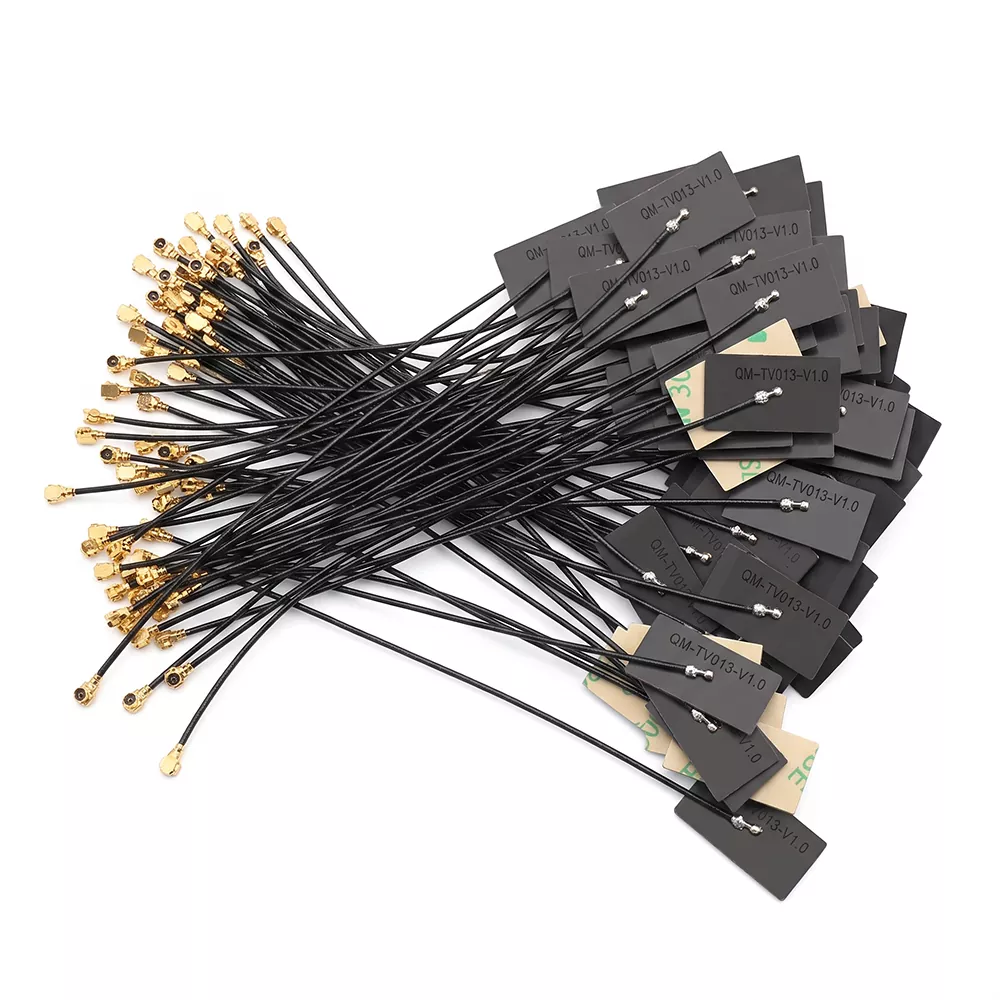

Когда интеллектуальным фоторамкам требуется надежная синхронизация с облаком, быстрое обновление изображений и стабильное беспроводное соединение, тоЦифровая фоторамка WiFi-антеннастановится важным аппаратным компонентом.Цяньмуразрабатывает специальные антенные решения для компактных цифровых фоторамок, помогая производителям решать проблемы затухания сигнала, внутренних помех и ограниченного пространства для установки за счет радиочастотной конструкции, ориентированной на конкретное приложение.

Цифровая фоторамка зависит от Wi-Fi для таких функций, как синхронизация с облаком, удаленная передача фотографий, запланированные обновления контента и управление устройствами с помощью приложений. Однако антенна работает внутри компактного корпуса, содержащего экраны, батареи, печатные платы и другие компоненты, которые могут повлиять на радиочастотные характеристики. Специальная антенна может быть спроектирована с учетом физической структуры рамы, рабочих диапазонов, разъема, прокладки кабеля и положения установки. Решение Qianmu поддерживает приложения на частотах 2,4 ГГц и 5 ГГц со стандартными характеристиками, включая импеданс 50 Ом, КСВ ≤ 1,8, усиление 2–4 дБи, а также конфигурации FPC, PCB SMT или внешние клеевые стержни. Для различных конструкций устройств также доступны индивидуальные размеры, разъемы, длины кабелей и радиочастотные параметры.

Оглавление

1. Зачем цифровой фоторамке нужна специальная антенна Wi-Fi?
2. Как работает антенна внутри умной фоторамки?
3. Какие характеристики следует оценить покупателям?
4. Где можно использовать эти антенны?
5. Как следует устанавливать антенну Wi-Fi?
6. Как производителям следует выбирать правильную антенну?
7. Почему стоит обратить внимание на компанию Qianmu для производства антенн по индивидуальному заказу?
8. Часто задаваемые вопросы

Зачем цифровой фоторамке нужна специальная антенна Wi-Fi?

Умная цифровая фоторамка — это больше, чем просто дисплей. Многие современные модели подключаются к маршрутизаторам, мобильным приложениям, облачным платформам или системам управления контентом, поэтому пользователи могут удаленно загружать изображения и управлять отображаемым контентом. Это делает беспроводную связь важной частью общего впечатления от продукта.

Сложность в том, что фоторамка обычно имеет ограниченное внутреннее пространство. Дисплей, аккумулятор, материнская плата, динамик, металлические компоненты и другая электроника могут влиять на работу антенны. Универсальная антенна может работать в лабораторных условиях, но после установки в готовый корпус ведет себя по-другому.

Поэтому специальная антенна разрабатывается с учетом реальной среды применения. В информации о продукте Qianmu указано, что его решение оптимизировано для компактных фоторамок размером от 7 до 15,6 дюйма и для потенциальных помех, вызванных экранами, батареями и материнскими платами.

• Поддерживает стабильное подключение к облаку и удаленную передачу изображений.
• Предназначен для компактного внутреннего монтажного пространства.
• Доступно для беспроводных приложений 2,4 ГГц и 5 ГГц.
• Возможна конфигурация с различными разъемами и длинами кабелей.
• Поддерживает FPC, PCB SMT и внешние антенные конструкции с клеевым стержнем.

Как работает антенна внутри умной фоторамки?

Антенна выполняет двустороннее преобразование электрических сигналов и электромагнитных волн. Во время передачи модуль Wi-Fi фоторамки посылает на антенну электрический радиочастотный сигнал. Антенна излучает сигнал через окружающее пространство к беспроводному маршрутизатору или точке доступа.

Во время приема беспроводные сигналы маршрутизатора улавливаются антенной и преобразуются обратно в электрические сигналы для обработки модулем Wi-Fi. Эта двусторонняя связь обеспечивает такие функции, как:

1. Удаленная загрузка изображений.
2. Облачная синхронизация фотографий.
3. Обновления контента мобильного приложения.
4. Управление отображением по расписанию.
5. Управление устройствами по сети.

Инженеры-технологи не могут оценить характеристики антенны независимо от корпуса. Место установки, дорожный просвет, прокладка кабеля, окружающие материалы и близлежащие электронные компоненты — все это может влиять на практические характеристики радиочастот.

Какие характеристики следует оценить покупателям?

Выбор антенны исключительно по внешнему виду или типу разъема может создать проблемы при тестировании прототипа или серийном производстве. Радиочастотные инженеры и группы закупок должны проверить диапазон частот, полное сопротивление, КСВ, усиление, структуру антенны, характеристики кабеля, разъем и требования к окружающей среде, прежде чем утверждать модель.

Эти параметры всегда следует учитывать вместе с конечным корпусом и беспроводным модулем. Более высокий номинальный коэффициент усиления не означает автоматически лучшие характеристики каждого продукта, поскольку эффективность и согласование антенны сильно зависят от окружающей конструкции.

Где можно использовать эти антенны?

Специальная антенна может поддерживать различные категории интеллектуальных фоторамок. Общим требованием является надежная беспроводная связь в компактном электронном корпусе.

• Домашние умные фоторамки:Подходит для продуктов с диагональю 7, 8, 10,1, 12 и 15,6 дюйма.
• Облачные рамки сенсорного экрана:Поддерживает продукты, которые получают фотографии через мобильные приложения и облачные платформы.
• Коммерческие витрины:Применимо к дисплеям отелей, информационным экранам гостевых домов, рекламным рамкам в вестибюлях и корпоративным дисплеям.
• Портативная подарочная продукция:Полезно для беспроводных фоторамок с батарейным питанием, предназначенных для потребительских рынков и рынков международной электронной коммерции.
• Встроенная электроника:Может быть интегрирован с материнскими платами на базе таких платформ, как Rockchip, Allwinner и ESP32.

Для нестандартных изделий разработка антенны может основываться на конструктивных чертежах, пространстве для установки, требованиях к интерфейсу и беспроводном модуле, используемом в готовом устройстве.

Как следует устанавливать антенну Wi-Fi?

Правильная установка имеет важное значение, поскольку даже технически подходящая антенна может ухудшить характеристики, если она неправильно расположена внутри корпуса.

Шаг 1. Подготовьте место для установки

Выключите фоторамку и снимите заднюю крышку. Очистите место предполагаемой установки и убедитесь, что в нем достаточно места для корпуса антенны и коаксиального кабеля. Избегайте мест, где металлические конструкции могут препятствовать прохождению радиочастотного сигнала.

Шаг 2. Разместите антенну

Для антенны FPC поместите клейкую антенну ровно на подходящую внутреннюю поверхность. Избегайте прямых помех от дисплея, аккумулятора, компонентов материнской платы и других потенциальных радиочастотных препятствий. Внешние антенны с клейким стержнем должны быть надежно закреплены в предназначенной для них точке крепления.

Шаг 3. Подключитесь и протестируйте

Подключите антенну к модулю Wi-Fi, используя правильный радиочастотный разъем. Держите коаксиальный кабель в порядке и избегайте ненужных резких изгибов, сжатия или запутывания. После сборки корпуса проверьте подключение к сети, удаленную передачу изображений и длительную работу.

Для массового производства производители должны следовать стандартному установочному чертежу. Единообразное расположение антенны помогает уменьшить различия между производственными единицами.

Как производителям следует выбирать правильную антенну?

Команды разработчиков должны оценивать выбор антенны как часть всей беспроводной системы, а не рассматривать ее как изолированный компонент. Следующий контрольный список может помочь снизить риски прототипирования и производства.

1. Подтвердите диапазон беспроводной сети.Определите, требуется ли устройству работа в частоте 2,4 ГГц, 5 ГГц или в двух диапазонах.
2. Проверьте доступное место для установки.Измерьте площадь антенны и учтите положение дисплея, аккумулятора, печатной платы и корпуса.
3. Подберите RF-разъем.Убедитесь, что модулю требуется IPEX4, MHF1, RP-SMA или другой интерфейс.
4. Определите требования к кабелю.Длина кабеля и его прокладка должны быть определены до окончательной настройки антенны.
5. Оцените радиочастотные характеристики готового продукта.Испытания прототипа следует проводить после установки антенны в корпус.
6. Запрашивайте образцы перед массовым производством.Выборочная проверка помогает подтвердить совместимость и снижает риск крупномасштабных проблем с сигналами.
7. Рассмотрите возможность настройки.Производитель, способный регулировать размеры, усиление, разъемы и характеристики кабелей, может лучше поддерживать нестандартные конструкции продуктов.

Для групп закупок прямое общение с производителем антенны также может упростить технические разъяснения, испытания образцов, координацию производства и последующие изменения в конструкции.

Почему стоит обратить внимание на компанию Qianmu для производства антенн по индивидуальному заказу?

Цяньму Communication специализируется на исследованиях, разработке и производстве коммуникационных антенн, включая антенны FPC, антенны для печатных плат, антенны WiFi, антенны Bluetooth, антенны 5G, антенны GPS и индивидуальные радиочастотные решения.

Для приложений с цифровыми фоторамками Qianmu предлагает специальные конструкции, а не полагаться только на стандартные конфигурации антенн. Его производственные возможности поддерживают настройку на основе размеров продукта, модулей связи, рабочей частоты, положения установки, требований к разъемам и характеристик кабеля.

Опубликованные производителем спецификации продукта включают соответствие RoHS и REACH, а помощь в сертификации CE и FCC может быть предоставлена ​​в соответствии с требованиями проекта. В проектах OEM и ODM покупатели также могут оценить образцы перед переходом к серийному производству.

Для получения дополнительной информации о возможностях антенны Qianmu изучитеРешения для производства антенн Цяньмуили просмотрите специальныйСтраница продукта с цифровой фоторамкой Wi-Fi-антенна.

Часто задаваемые вопросы

Могут ли размеры антенны и разъем быть изменены по индивидуальному заказу?

Да. Qianmu поддерживает настройку размеров антенны, длины кабеля, параметров усиления и типов разъемов в соответствии со структурой устройства, пространством для установки и интерфейсом модуля Wi-Fi.

Поддерживает ли антенна Wi-Fi 2,4 ГГц и 5 ГГц?

Стандартная спецификация поддерживает частоты 2400–2500 МГц и 5150–5850 МГц. Конкретные конфигурации диапазонов можно обсудить в соответствии с требованиями беспроводного модуля и приложения.

Какие конструкции антенн доступны для цифровых фоторамок?

Доступные конструкции включают гибкие антенны FPC, антенны SMT для печатных плат и внешние антенны на клейких стержнях. Соответствующая конструкция зависит от корпуса, доступного пространства, метода установки и конструкции ВЧ.

Что следует протестировать перед размещением оптового заказа?

Производители должны протестировать антенну в корпусе готового продукта и оценить стабильность беспроводной связи, удаленную передачу изображения, надежность соединения и производительность в реалистичных условиях эксплуатации. Это помогает выявить проблемы интеграции до начала массового производства.

Можно ли использовать антенну для коммерческих цифровых дисплеев?

Да. Диапазон приложений включает в себя коммерческие интеллектуальные дисплеи, дисплеи для отелей и гостевых домов, рекламные рамки в вестибюлях, корпоративные дисплеи и другие подключенные цифровые фоторамки.

Заключение

Надежное беспроводное соединение необходимо для современных интеллектуальных фоторамок, которые зависят от облачной синхронизации и удаленного управления контентом. Выбор антенны на основе частоты, РЧ-согласования, места для установки, разъема, прокладки кабеля и фактических характеристик корпуса может помочь производителям создать более надежную беспроводную систему. Если вы разрабатываете новую фоторамку, заменяете существующую антенну или планируете OEM/ODM-производство,связаться с намичтобы обсудить размеры вашей антенны, требования к частоте, конфигурацию разъема, образцы и индивидуальные производственные потребности с командой инженеров Qianmu.
