Антенна для передачи данных планшета 4G

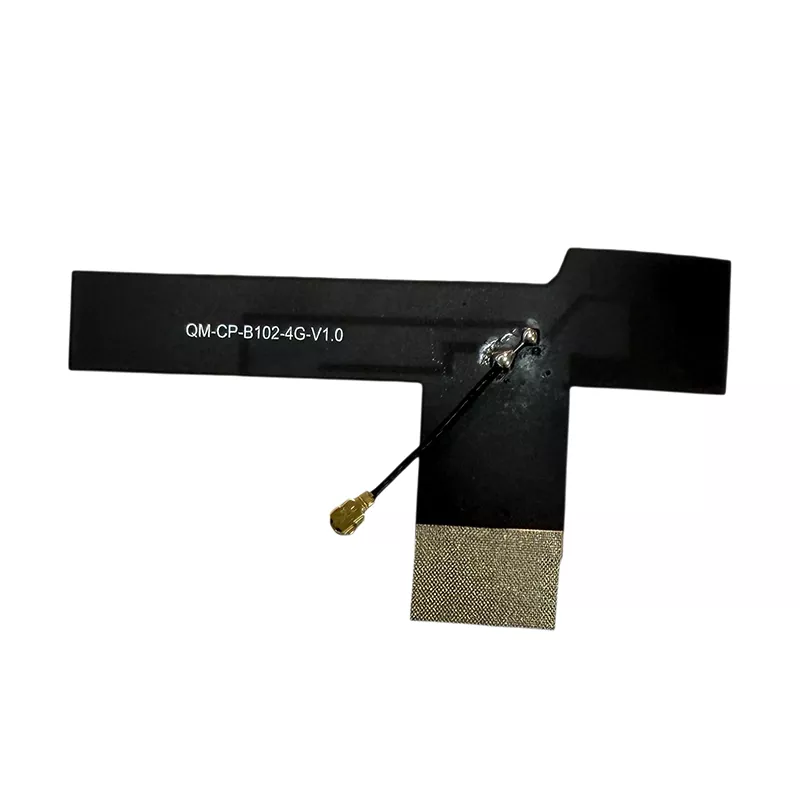

Антенна для передачи данных 4G для планшета — это встроенный компонент приема и передачи беспроводного сигнала, разработанный специально для планшетных устройств. Эта антенна 4G LTE для планшетов имеет легкую и гибкую конструкцию, оптимизированную для ограниченного внутреннего пространства планшетов. Он управляет передачей данных и приемом сигналов через сети 4G LTE, поддерживает сотовую связь, загрузку и загрузку данных, а также стабильную сетевую связь. Встроенная антенна 4G LTE предназначена для внутренней установки, а не для использования в качестве внешней универсальной антенны.

По сравнению с традиционными конфигурациями внутренних антенн это решение сочетает в себе гибкую подложку FPC с компактным профилем, позволяющим разместить различные конструкции планшета. Конструкция может быть оценена для потребительских, образовательных, промышленных и специализированных приложений для планшетов в зависимости от требуемых диапазонов частот и условий установки.

Совместимый диапазон устройств

Будучи универсальной и настраиваемой антенной 4G LTE для планшетов, этот продукт предназначен для планшетных устройств, поддерживающих подключение к сети 4G. Совместимость зависит от поддерживаемых диапазонов частот устройства, внутреннего антенного пространства и радиочастотного интерфейса.

• Гражданские планшеты потребительского уровня: планшеты для домашних развлечений, планшеты для полносетевой связи и портативные персональные планшеты.

• Образовательные коммерческие планшеты: планшеты для обучения студентов, планшеты для кампусов, коммерческие планшеты для учебных заведений.

• Промышленные защищенные планшеты: промышленные портативные планшеты, пыленепроницаемые, водонепроницаемые и взрывозащищенные промышленные планшеты, интеллектуальные планшеты для использования на открытом воздухе.

• Специальные автомобильные планшеты: бортовые информационно-развлекательные планшеты, терминалы для логистических и транспортных средств, планшеты для управления строительной техникой.

• Отраслевые планшеты: медицинские планшеты, планшеты для наблюдения за безопасностью, складские интеллектуальные планшеты-терминалы, интеллектуальные планшеты IoT.

Подробные технические характеристики

Руководство по установке и использованию

Эта антенна для передачи данных 4G для планшета предназначена для внутренней установки в совместимых планшетных устройствах. Его можно использовать при производстве устройств, обслуживании и замене антенн. Установка должна выполняться персоналом, знакомым с разборкой планшета и обращением с радиочастотным разъемом. Конкретные этапы установки следующие:

1. Разборка и очистка: выключите планшет, снимите заднюю крышку и очистите внутреннюю область установки от пыли и мусора. Убедитесь, что монтажная поверхность ровная, чистая и не имеет выступов и препятствий.

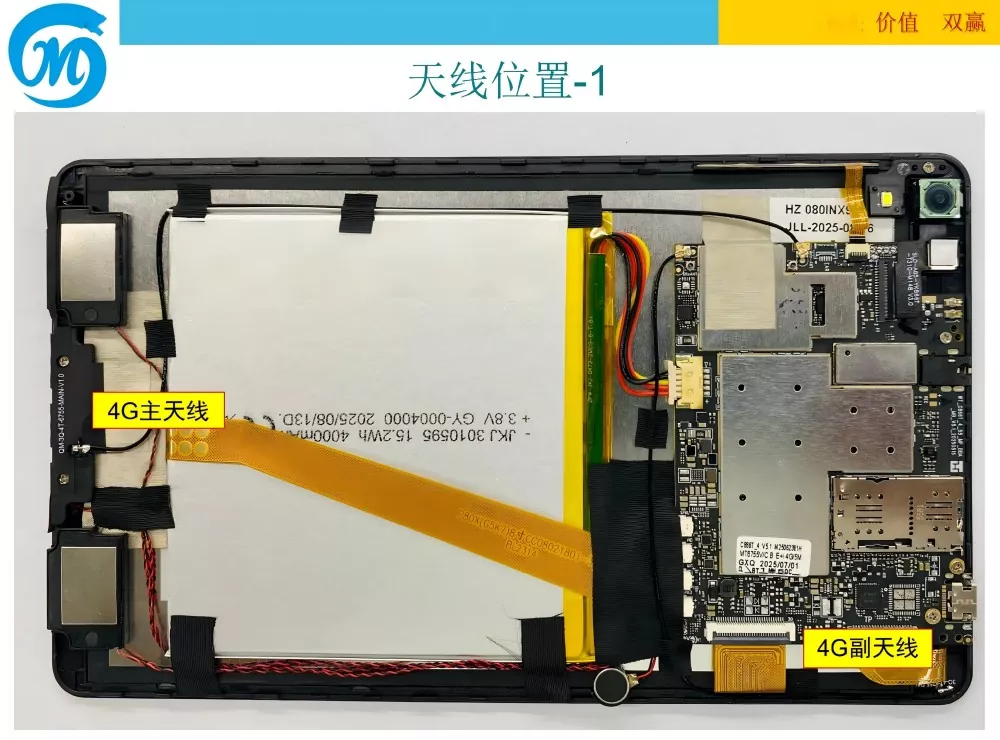

2. Расположение и крепление: Снимите термостойкую клейкую защитную пленку с задней части антенны. Точно совместите ее с зарезервированным положением антенны внутри планшета, поместив ее на свободную область корпуса устройства, не закрытую металлом. Аккуратно нажмите и удерживайте в течение 3–5 секунд, чтобы убедиться, что антенна надежно закреплена, без ослабления или подъема краев.

3. Подключение интерфейса: совместите разъем IPEX на конце антенны с разъемом RF на материнской плате планшета, затем нажмите вертикально вниз до надежного соединения. Обеспечьте хороший контакт, отсутствие незакрепленных соединений или плохого контакта. Такая схема подключения актуальна при выборе антенны IPEX 4G LTE для совместимого радиочастотного интерфейса планшета.

4. Организуйте прокладку кабелей. Аккуратно расположите антенные кабели, чтобы избежать чрезмерного натяжения, изгиба или сжатия, и держите их вдали от мест, выделяющих тепло, таких как аккумулятор и материнская плата, чтобы предотвратить долгосрочное старение и повреждение.

5. Проверка установки: снова прикрепите заднюю крышку планшета, закрепите крепежные винты, включите устройство, включите сеть 4G, проверьте скорость интернета и уровень сигнала и перед обычным использованием убедитесь в отсутствии аномалий сигнала или проблем с отключением.

История компании

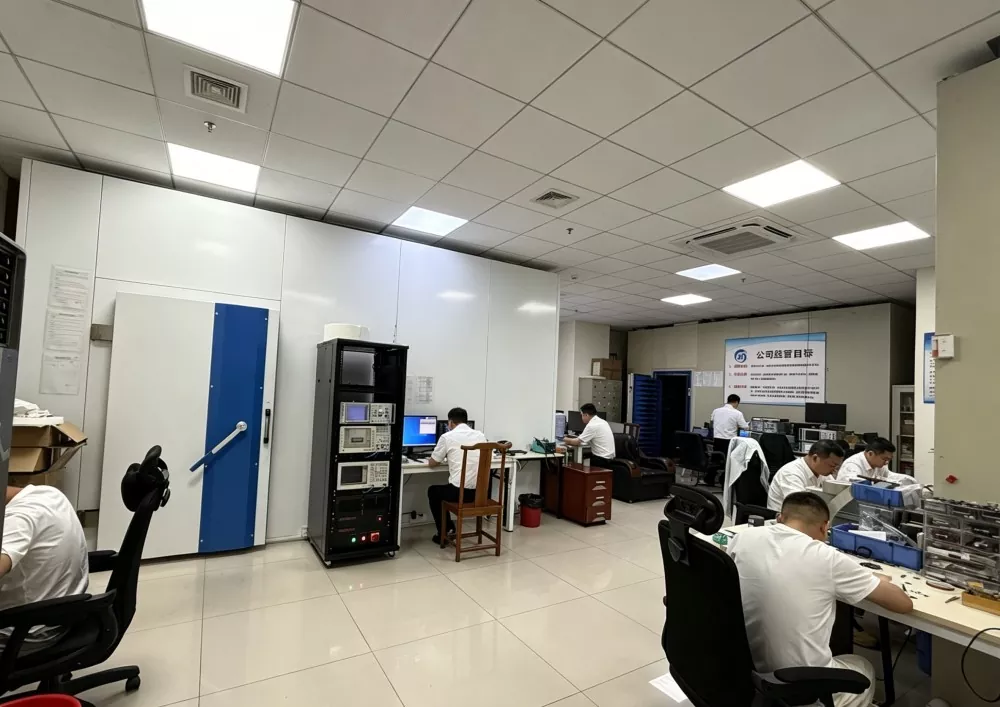

Компания Shenzhen Qianmu Communication Technology Co., Ltd. занимается производством антенн связи уже более десяти лет, выступая в качестве китайского производителя и поставщика, занимающегося исследованиями и разработками антенн, разработкой пресс-форм, крупномасштабным производством, тестированием контроля качества и послепродажной поддержкой. Компания специализируется на антенных решениях для беспроводной связи, включая антенны для передачи данных Tablet 4G, антенны IoT и встроенные терминальные антенны. Его мощности включают производственные мощности, производственные линии, лаборатории исследований и разработок, а также испытательное оборудование для поддержки разработки продукции и контроля качества. Могут быть организованы посещения фабрик, а процессы производства и проверки регулируются процедурами управления качеством компании.

Каждый из основных членов команды имеет более чем 10-летний опыт исследований и разработок антенн связи, а также обладает знаниями в области адаптации сигналов, согласования импедансов и требований к внутренней установке для различных планшетных устройств. Команда предоставила антенные решения более чем 300 производителям цифровых терминалов и промышленного оборудования по всему миру. Доступны индивидуальные решения в соответствии с требованиями к продукту и условиями интеграции устройств.

Руководство по выбору продукта

При выборе антенны 4G LTE для планшета обычно учитываются совместимость частот, пространство для установки, тип разъема и радиочастотные характеристики. Следующие моменты могут помочь определить, подходит ли предлагаемая антенна для конкретного проекта планшета.

• Проверьте совместимость диапазонов частот: отдайте предпочтение антеннам, охватывающим требуемые диапазоны частот. Для бытовых устройств проверьте совместимость с предполагаемыми полосами частот несущей; для экспортных устройств подтвердите поддержку диапазонов частот, используемых на целевом рынке. Отсутствие диапазонов может повлиять на прием сигнала и качество передачи данных.

• Проверьте материал и качество изготовления. Гибкая антенна FPC 4G соответствует требованиям внутренней установки, когда требуется тонкая гибкая подложка. Проверьте подложку, проводящий элемент и изолирующее покрытие, чтобы определить, подходит ли конструкция для предполагаемой среды установки.

• Проверьте фактические параметры испытаний: просмотрите доступные отчеты об испытаниях и данные измерений. Ключевые параметры включают усиление, КСВ и импеданс. Убедитесь, что измеренные характеристики соответствуют требованиям целевого устройства и рабочих диапазонов.

• Проверьте размеры совместимости: выберите соответствующие размеры антенны в соответствии с внутренним пространством планшета. Для сверхтонких устройств рассмотрите конструкцию толщиной 0,15 мм и проверьте доступную область установки, трассу кабеля и зазор. Могут быть обсуждены нестандартные размеры, необходимые для устранения ограничений при установке.

• Проверьте ВЧ-разъем: Разъем IPEX/U.FL должен совпадать с ВЧ-разъемом на материнской плате планшета. Перед заказом подтвердите поколение разъема, длину кабеля и способ подключения. Для проектов внутренней LTE-антенны для планшетов может потребоваться другой разъем или конфигурация кабеля в зависимости от конструкции устройства.

• Проверьте возможности адаптации и поставки. Для проектов со специальными размерами, длинами кабелей, требованиями к разъемам или конфигурациями частот можно оценить пользовательскую планшетную антенну в соответствии со спецификациями устройства. Перед массовым производством подтвердите образцы, требования к испытаниям, объемы производства и сроки выполнения заказов.

• Проверьте возможности производителя: при выборе долгосрочного поставщика антенн учитывайте опыт производителя, тестирование продукции, контроль качества, возможности индивидуальной настройки и послепродажную поддержку.

Часто задаваемые вопросы

В1: Поддерживает ли эта антенна для передачи данных 4G планшета зарубежные сети 4G?

О: Антенна поддерживает диапазоны частот, указанные в технических характеристиках. Для экспортного оборудования сравните эти диапазоны с диапазонами LTE, используемыми в целевой стране, и требованиями к модему планшета. Могут быть обсуждены дополнительные конфигурации частот, если стандартные характеристики не охватывают требуемые диапазоны.

В2: Можно ли настроить антенну по размеру, типу разъема и длине кабеля?

А: Да. Варианты настройки могут включать размеры антенны, длину кабеля, тип разъема и конфигурацию частоты в соответствии с внутренней структурой оборудования. Для проекта пользовательской планшетной антенны предоставьте доступное место для установки, необходимые диапазоны LTE, сведения о радиочастотном разъеме и целевое приложение, чтобы можно было оценить совместимость.

В3: Каков срок гарантии на продукт? Как решаются проблемы с качеством?

О: На продукт предоставляется гарантия сроком на 1 год и пожизненное техническое обслуживание. В случае проблем с качеством, не вызванных человеческим фактором, заявленная политика обслуживания предусматривает бесплатную замену или повторную отправку, а также техническую поддержку для решения проблем с использованием. Подтвердите применимые условия при размещении заказа.

Вопрос 4: Повредит ли гибкую антенну частый изгиб?

О: В продукте используется гибкая подложка FPC, предназначенная для внутренней установки. Избегайте резких складок, повторяющихся чрезмерных изгибов или давления на излучающий элемент и питающий кабель. Установка должна соответствовать механическим требованиям антенны, чтобы сохранить ее структуру и радиочастотные характеристики.

В5: Каков минимальный объем заказа? Можно ли поставлять смешанные партии?

О: Стандартные товары, имеющиеся на складе, не имеют минимального количества заказа, поддерживаются небольшие смешанные партии и случайные покупки. Большие заказы могут претендовать на многоуровневое ценообразование. Перед заказом подтвердите текущий запас, требования к индивидуальной настройке и сроки производства.

В6: Какой разъем использует антенна?

О: Стандартный интерфейс представляет собой универсальный разъем IPEX/U.FL с настраиваемыми вариантами разъемов. Разъем следует проверить на соответствие RF-разъему материнской платы планшета. Для требований к антенне IPEX 4G LTE перед производством подтвердите поколение разъема и длину кабеля.
