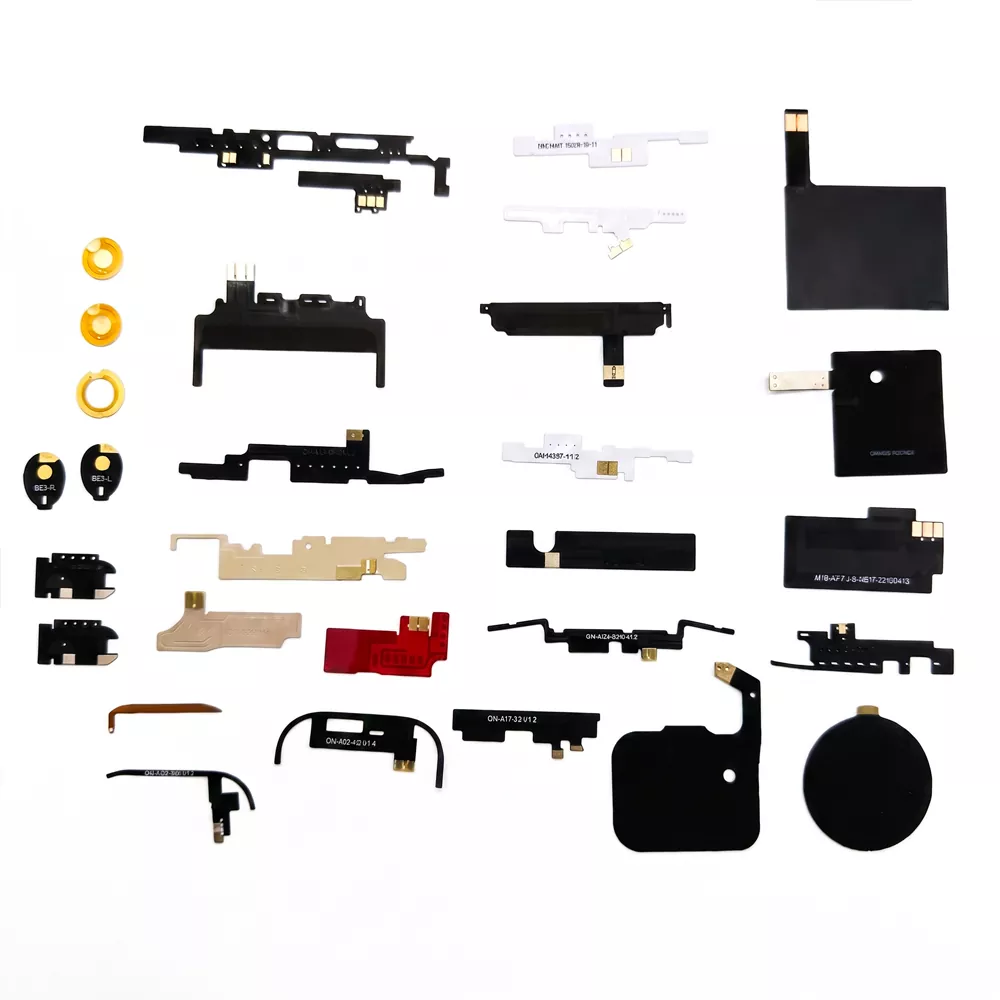

Гибкая печатная антенна (FPC)

Что такое антенна FPC?

Антенна FPC, или антенна с гибкой печатной схемой (FPC), использует в качестве подложки гибкие пленки PI и PET и изготавливается путем травления и печати для создания антенных схем. Он обладает легкими, тонкими, гибкими и сгибаемыми характеристиками, что позволяет ему соответствовать изогнутым поверхностям. Его толщина колеблется от 0,03 до 0,2 мм, а вес составляет менее 1 грамма. Антенна может передавать и принимать беспроводные сигналы и совместима с протоколами Wi-Fi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT и LoRa, охватывающими диапазоны частот 2,4 ГГц, 5 ГГц и 5,8 ГГц. Qianmu Communications — профессиональный производитель антенн FPC с многолетним опытом работы в отрасли. Мы оснащены тремя безэховыми микроволновыми камерами и имеем более десяти специалистов по исследованиям и разработкам, что позволяет нам предоставлять комплексные услуги — от проектирования антенных решений до массового производства.

Ключевое преимущество продажи

Ультратонкий и гибкий, свободный в пространстве.

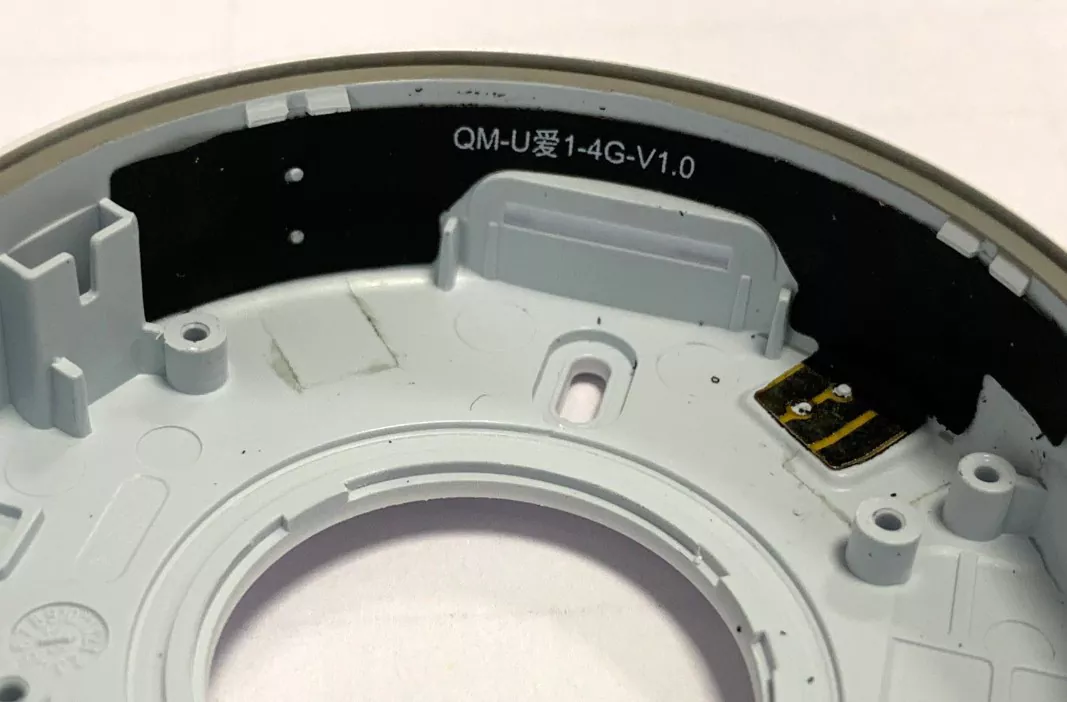

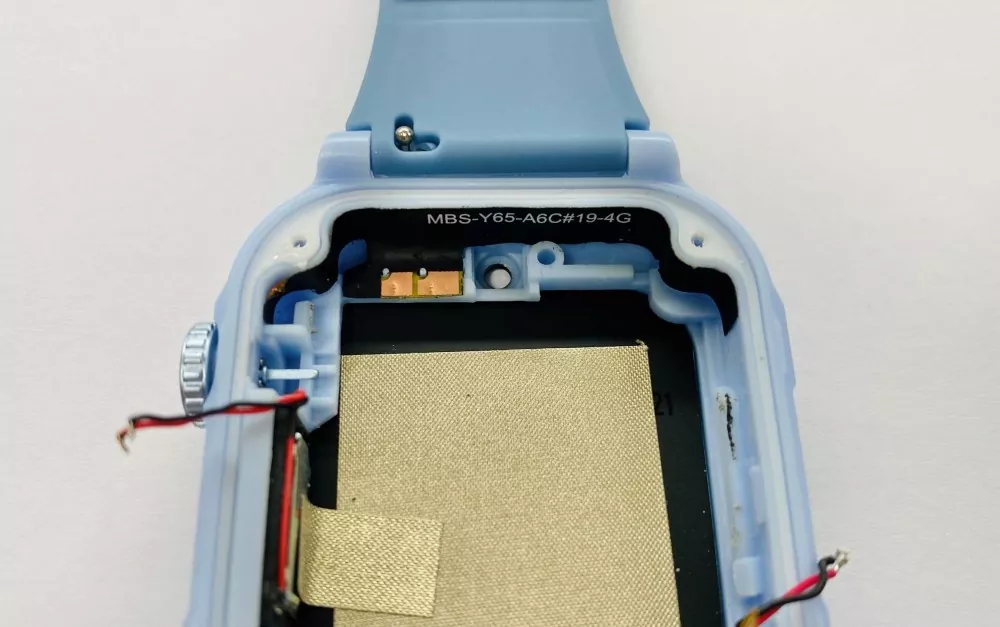

Гибкая печатная антенна (FPC) имеет толщину всего 0,03–0,2 мм и может быть согнута или сложена произвольно. Ее можно согнуть на 90 ° вдоль внутренней стенки полости внутри устройства, идеально адаптируясь к различным сложным конструктивным конструкциям. Независимо от того, является ли корпус устройства плоским или изогнутым, антенна FPC может легко соответствовать его поверхности.

Многодиапазонное широкополосное покрытие

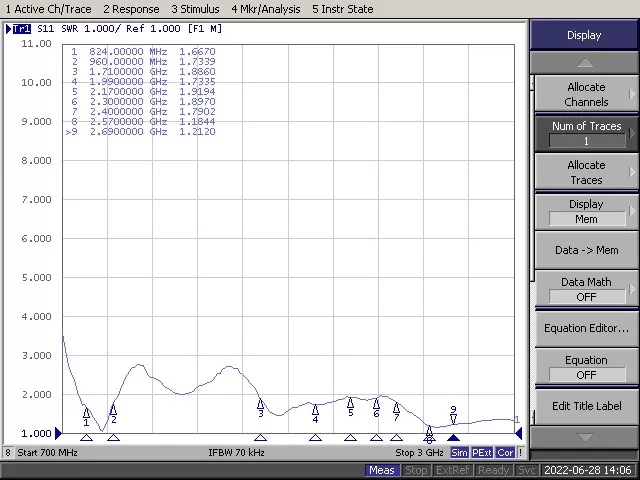

Поддерживает несколько протоколов связи, включая 4G/5G, полнодиапазонный Wi-Fi, Bluetooth, GPS/GNSS, LoRa и NFC. Одночиповая антенна FPC может охватывать диапазоны частот от 700 МГц до 2700 МГц или даже шире. Для удовлетворения потребностей связи многорежимных и многочастотных устройств.

Легкая конструкция

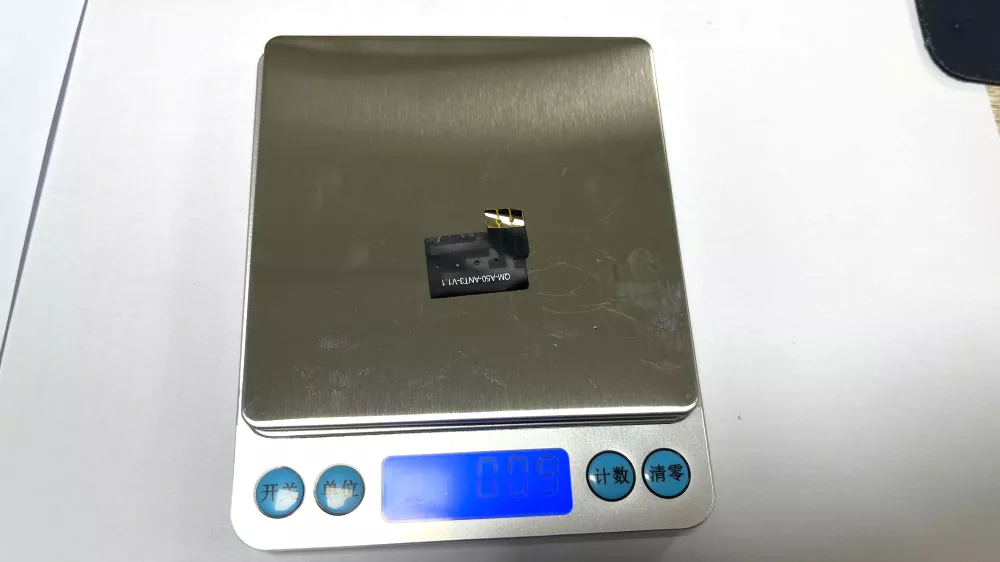

Антенна FPC весит менее 1 грамма. Более чем на 50% легче традиционных металлических антенн. Для чувствительных к весу продуктов, таких как носимые устройства и дроны, антенны FPC являются лучшим выбором.

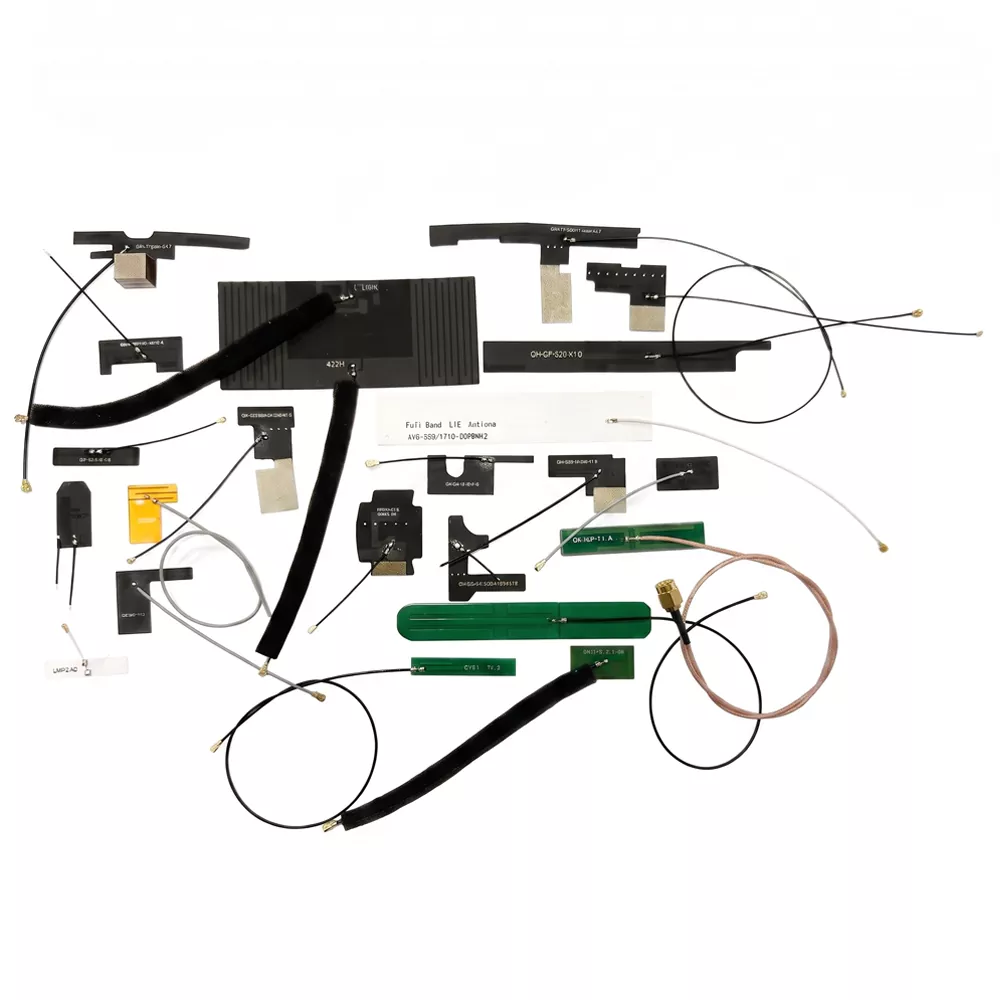

Готов к использованию прямо из коробки, легко собирается.

Имеет стандартную клейкую основу 3M 300LSE для быстрой сборки за 2 минуты. Доступен с разъемами IPEX, U.FL, MHF4 и другими вариантами разъемов.

Важные замечания по установке антенны

1. Держитесь подальше от металлических поверхностей.

Не устанавливайте антенну непосредственно на металлические поверхности или рядом с ними, так как это может повлиять на согласование импедансов, изменить диаграмму направленности и снизить общую эффективность антенны.

2. Избегайте чрезмерного изгиба.

Не сгибайте и не складывайте антенну во время установки, так как чрезмерная деформация может повредить внутренний проводник и отрицательно повлиять на радиочастотные характеристики.

3. Обеспечьте безопасную установку.

Прочно и равномерно закрепите антенну во время установки, чтобы предотвратить деформацию, которая может повлиять на характеристики излучения и стабильность сигнала.

4. Обеспечьте достаточное пространство вокруг антенны.

Оставьте зазор не менее 5 мм над и с обеих сторон антенны. Избегайте размещения металлических компонентов, высокоскоростных сигнальных трасс или больших медных участков рядом с антенной, чтобы обеспечить оптимальную производительность.

5. Будьте осторожны во время сборки.

Хотя антенна имеет гибкую конструкцию, материал FPC имеет ограниченную механическую прочность. Избегайте чрезмерного натяжения, скручивания или ударов во время установки и сборки.

6. Хранить в сухом месте.

Избегайте хранения антенны в условиях высокой температуры или высокой влажности. Держите изделие сухим, чтобы сохранить стабильные электрические характеристики и долгосрочную надежность.

Контроль качества и тестирование

Qianmu Communications применяет строгий контроль качества на протяжении всего производственного процесса, включая проверку сырья, мониторинг производства и тестирование готовой продукции.

Входной контроль материалов

Все входящие материалы, включая подложки FPC, медную фольгу, клеи и разъемы, проходят строгий контроль качества, чтобы гарантировать надежность и согласованность.

Оптический контроль АОИ

Автоматический оптический контроль (AOI) используется для проверки точности прокладки антенных цепей, качества паяных соединений и внешнего вида продукта для предотвращения производственных дефектов.

Тестирование радиочастотных характеристик

Ключевые радиочастотные параметры, включая коэффициент стоячей волны по напряжению (КСВН), коэффициент усиления и диаграмму направленности, проверяются в профессиональной темной комнате, чтобы убедиться, что характеристики антенны соответствуют требованиям.

Тестирование экологической надежности

Антенны проходят различные испытания на надежность, включая циклические испытания при высоких и низких температурах, испытания на влажность, испытания на долговечность при изгибе и другие экологические оценки.

Управление согласованностью пакетов

Строгий контроль производства обеспечивает стабильную производительность и стабильное качество каждой партии продукции.

Профессиональный опыт производства антенн

Более двух десятилетий компания Qianmu Communications занимается производством оконечных антенн, уделяя особое внимание исследованиям, разработкам, производству и продаже терминальных антенн беспроводной связи. Наша продукция широко используется в устройствах мобильной связи, включая смартфоны, планшеты, мобильные платежные системы, дроны, устройства беспроводной зарядки, автомобили, базовые станции и носимые устройства.

Как выбрать антенну FPC

1. Подтвердите рабочую частоту

Определите, какие беспроводные технологии необходимы вашему устройству, например 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa или NFC. Выберите антенну, которая поддерживает все необходимые диапазоны частот.

2. Оцените доступное место для установки.

Измерьте доступное пространство внутри устройства, включая длину, ширину и положение установки. Благодаря гибкой конструкции и настраиваемым размерам антенны FPC хорошо подходят для компактных корпусов или корпусов неправильной формы.

3. Проверьте тип радиочастотного разъема.

Проверьте радиочастотный разъем, используемый на печатной плате, например IPEX, U.FL или MHF4. Разъем антенны должен соответствовать интерфейсу модуля, чтобы обеспечить надежную работу радиочастот.

4. Просмотрите ключевые радиочастотные параметры.

· Усиление: выберите подходящее усиление в зависимости от приложения и среды установки.

· КСВ: значение ниже 2,0 обычно рекомендуется для хорошего согласования импеданса.

· Эффективность: более высокая эффективность помогает улучшить производительность передачи и чувствительность приемника.

· Импеданс: Стандартный радиочастотный импеданс составляет 50 Ом и должен соответствовать радиочастотному модулю.

5. Рассмотрите варианты настройки

Если стандартные продукты не соответствуют вашим проектным требованиям, выберите производителя антенны FPC, который предоставляет услуги по индивидуальной настройке, включая размеры антенны, длину кабеля, тип разъема и настройку радиочастот.

6. Оцените возможности поставщика

Выберите поставщика антенн FPC с устоявшейся системой управления качеством, опытом в области радиочастотного проектирования и надежными производственными возможностями, чтобы обеспечить стабильное качество продукции и долгосрочные поставки.

Часто задаваемые вопросы

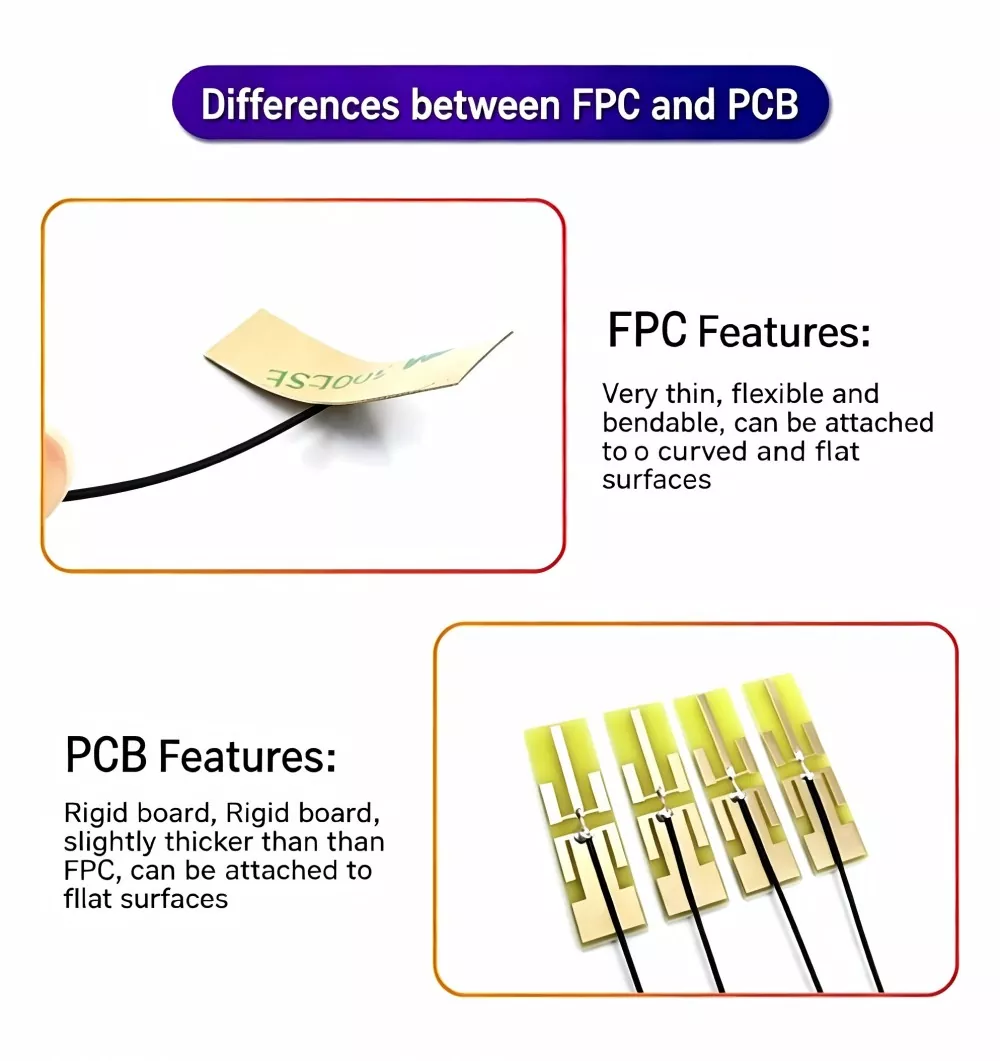

В1: Как вы выбираете между антенной FPC и антенной на печатной плате?

Ответ: FPC гибкий и гибкий, идеально подходит для использования в изогнутых, узких пространствах — предпочтителен для легких и тонких устройств. Печатная плата жесткая, подходит только для плоских поверхностей; выберите этот вариант, если ваш бюджет ограничен и у вас достаточно места.

В2: Какие диапазоны частот поддерживает антенна FPC?

Ответ: Антенны FPC компании Qianmu Communication охватывают частоты от 13,56 МГц NFC до 6 ГГц 5G и поддерживают беспроводные технологии, включая 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa и ZigBee.

В3: Какова рабочая температура антенны FPC?

A: от -45℃ до +85℃, соответствует стандартам промышленного использования.

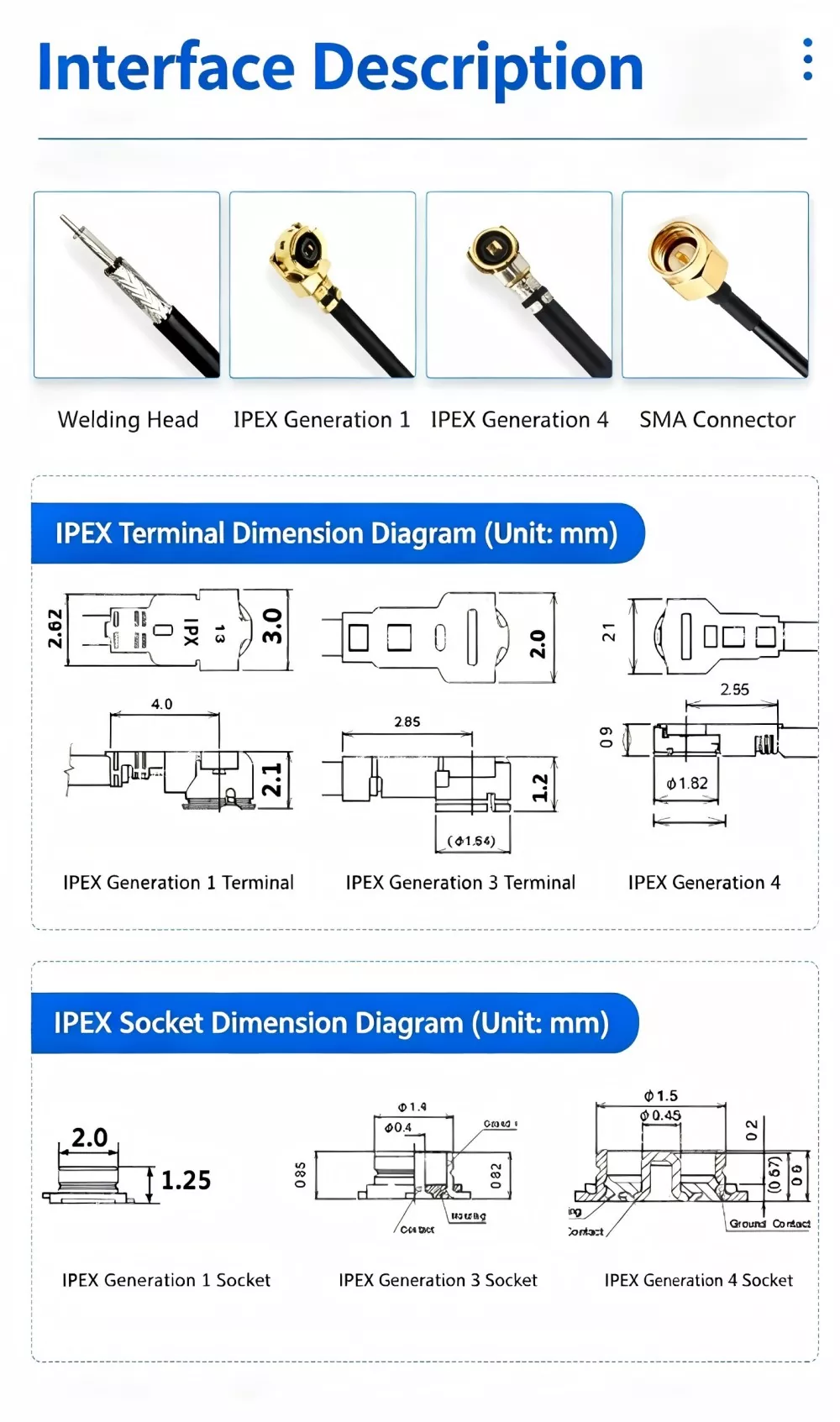

Вопрос 4. Каковы различия между разъемами IPEX, U.FL и MHF4?

О: Все это миниатюрные радиочастотные разъемы с размерами U.FL > MHF4. MHF4 еще меньше и обычно используется в приложениях 5G; просто выберите разъем в соответствии со спецификациями интерфейса вашей материнской платы.

В5: Поддерживает ли он мелкосерийную настройку?

О: Мы предлагаем поддержку и можем выполнить весь процесс заказа — от проектирования схемы и прототипирования до мелко- и крупносерийного производства.
