NFC-антенна

Что такое мягкая антенна со встроенным NFC? Что такое активная антенна?

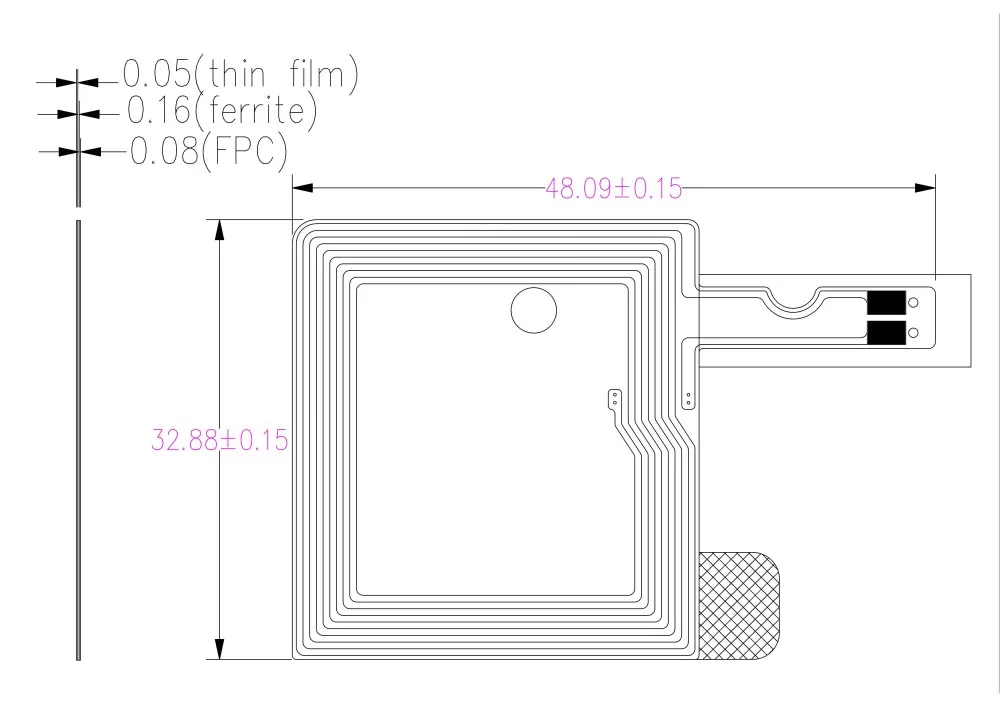

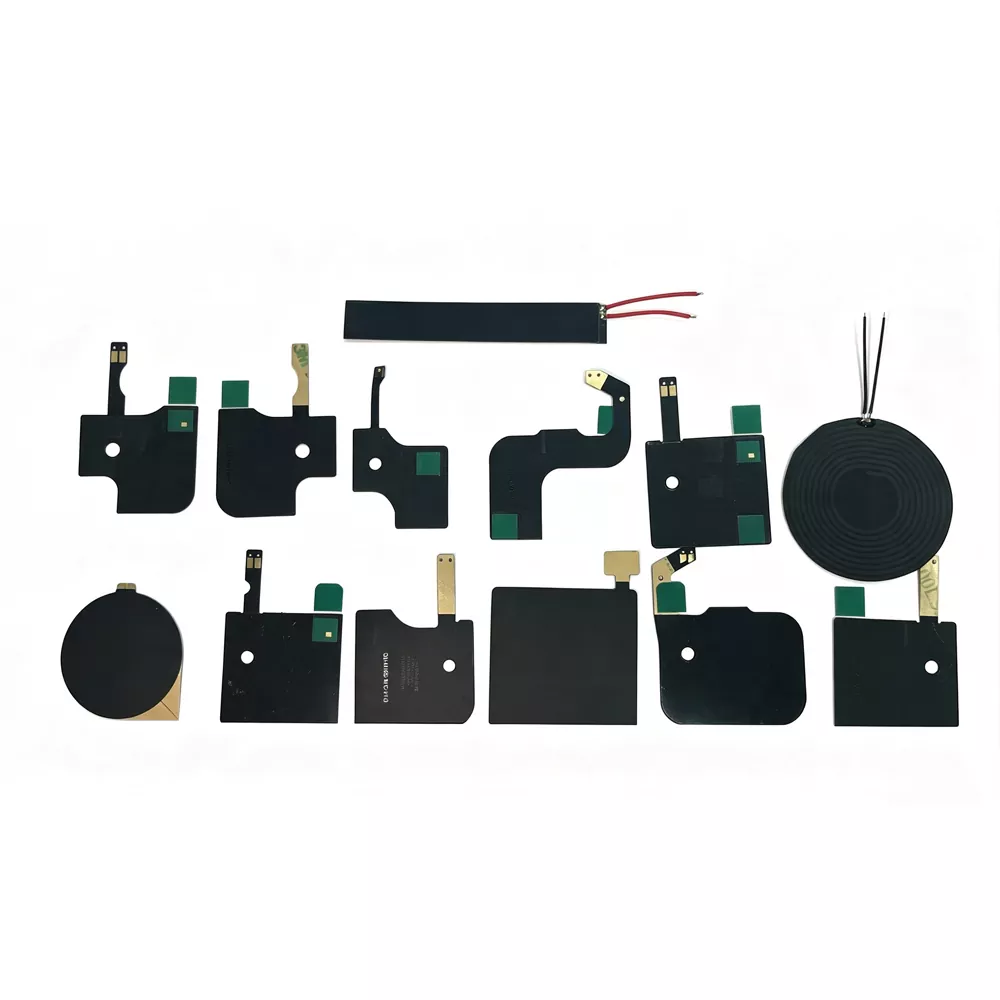

1.1 Встроенная программная антенна NFC (гибкая антенна FPC)

Встроенная гибкая антенна NFC (NFC Flexible Printed Circuit Antenna) — это тип антенны NFC, изготовленной на подложке гибкой печатной платы (FPC) и предназначенной для работы в диапазоне частот 13,56 МГц. В качестве проводящего материала катушки используется электролитическая медь, а также применяется процесс прецизионного травления для формирования индивидуальных рисунков катушек с определенными витками и геометрическими структурами. В сочетании с ферритовой магнитной пленкой в ​​качестве изолирующего слоя эта гибкая антенна может быть легко интегрирована в электронные устройства с помощью клея 3М или съемных монтажных решений.

Основные компоненты:

- Подложка ФПК:Гибкий материал печатной платы, обеспечивающий легкий вес и гибкость, толщиной от 0,14 до 0,27 мм.

- Медная катушка:Структура катушки, изготовленная методом электролитического травления меди, определяет индуктивность антенны и характеристики резонансной частоты.

- Ферритовый слой:Магнитный материал с высокой проницаемостью, который уменьшает помехи от металлов, улучшает изоляцию магнитного поля и улучшает направленность передачи сигнала.

- Клеевой слой:Используются оригинальные клеевые материалы 3M, обеспечивающие надежную прочность соединения и отличную устойчивость к высоким температурам.

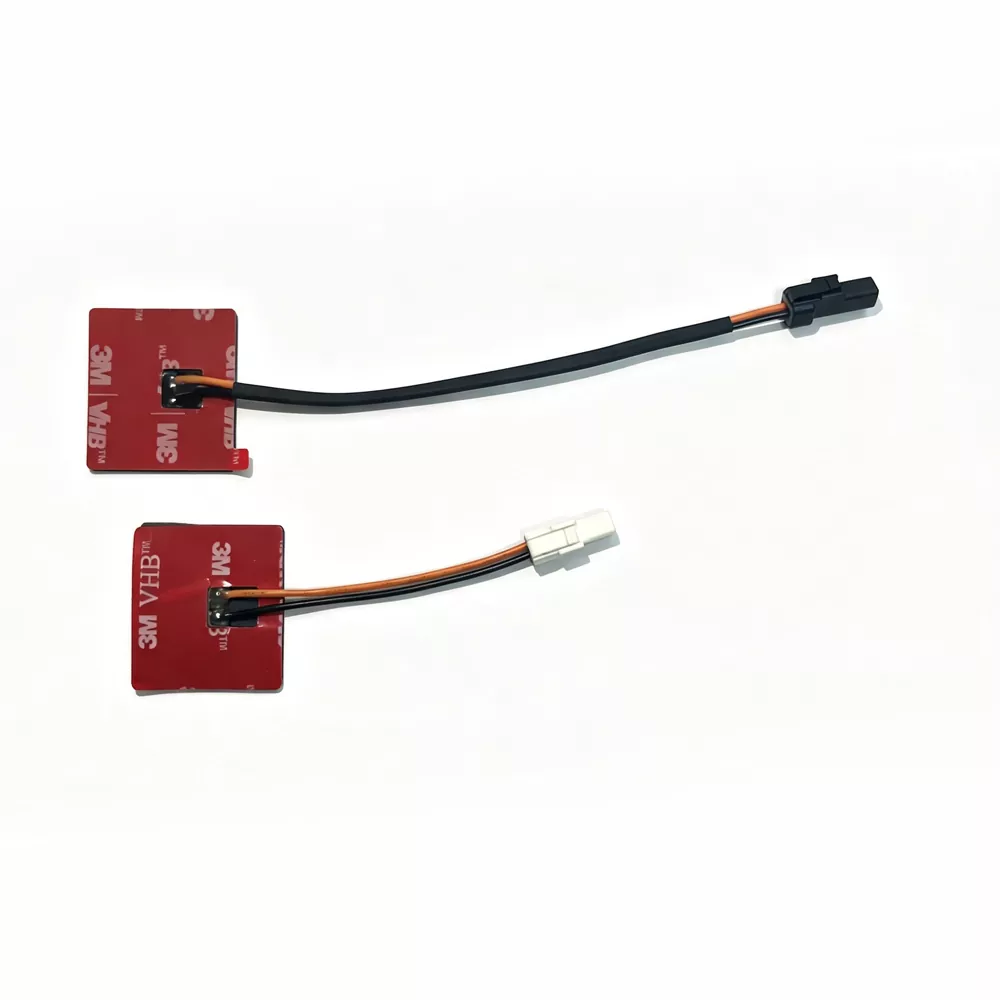

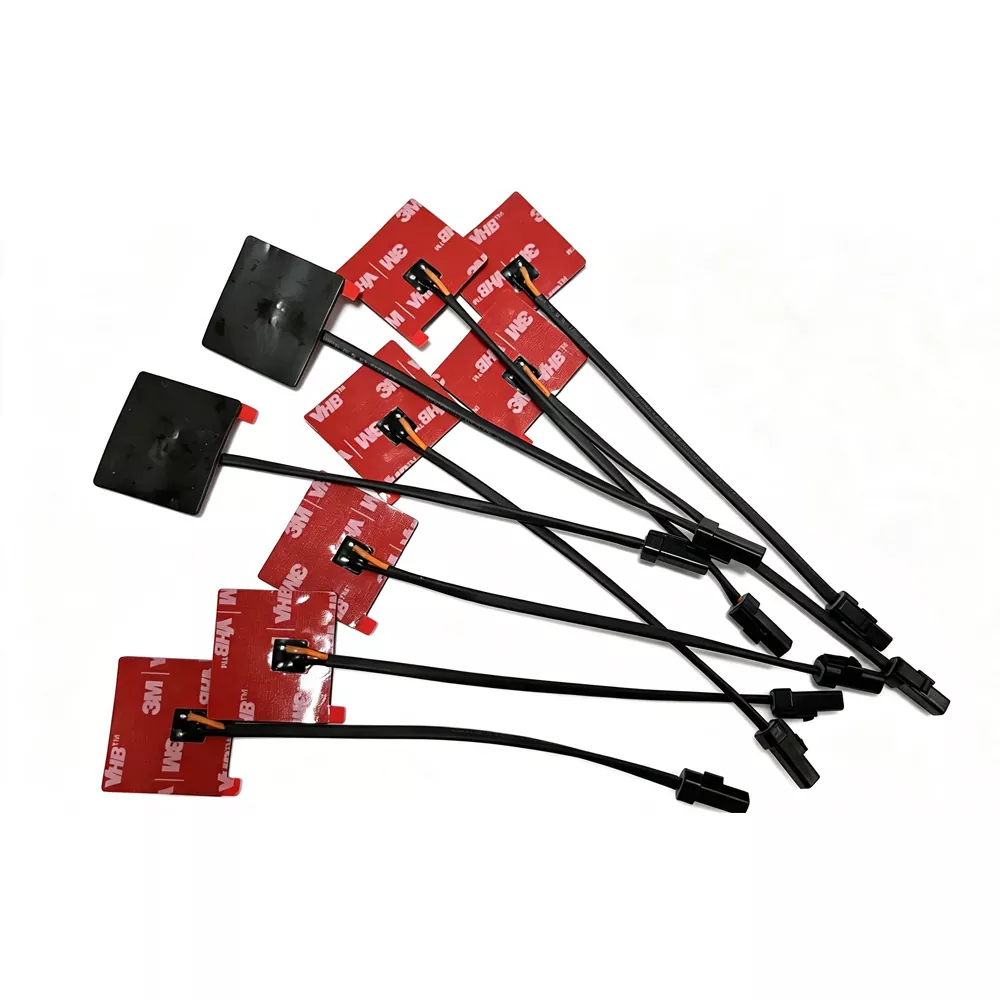

- Способы подключения:Поддерживает различные варианты подключения, включая клеммы IPEX, паяльные головки, пружинные контакты и другие индивидуальные интерфейсы.

1.2 Активная антенна NFC

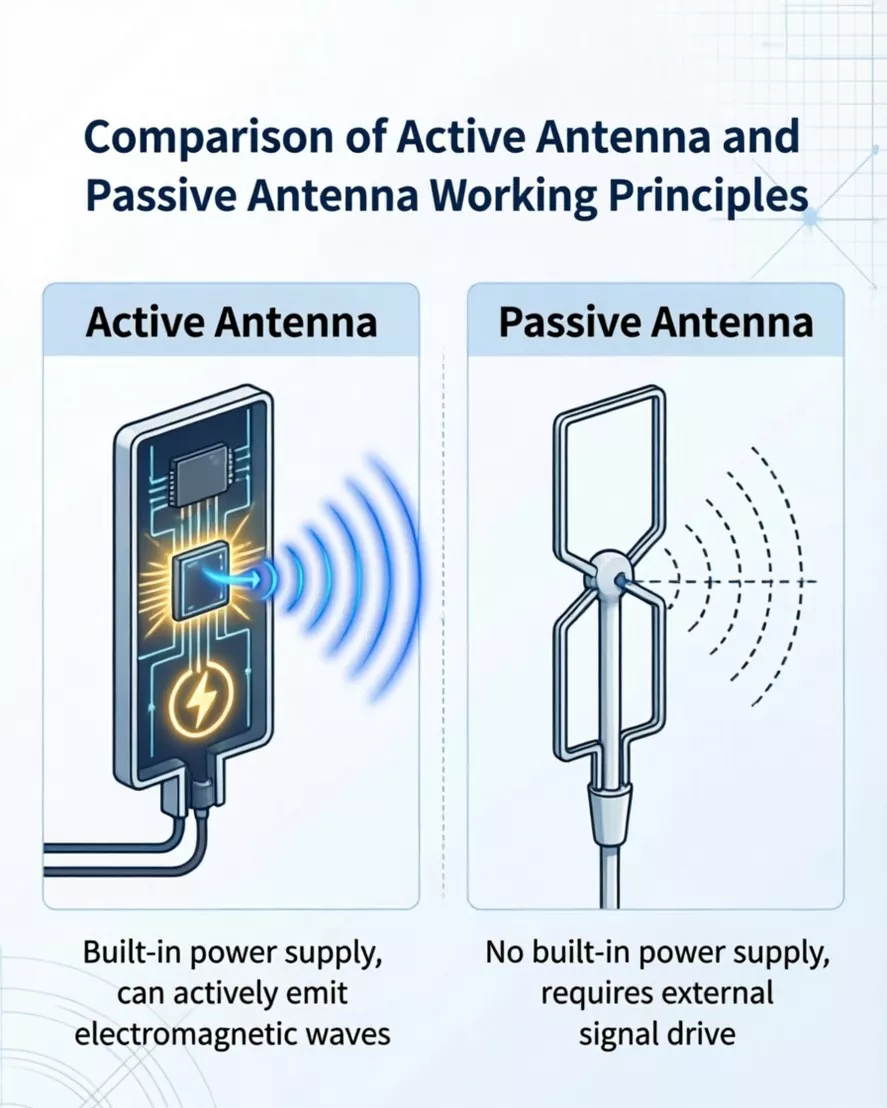

Активная NFC-антенна — это антенная система, которая на основе обычной NFC-антенны объединяет активный бесконтактный интерфейс или схему усиления/управления сигнала.

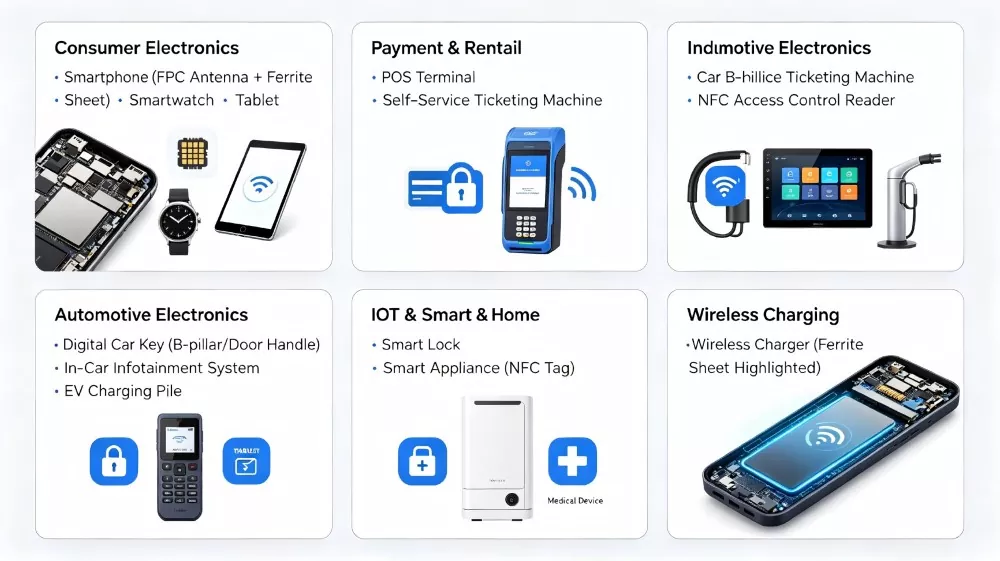

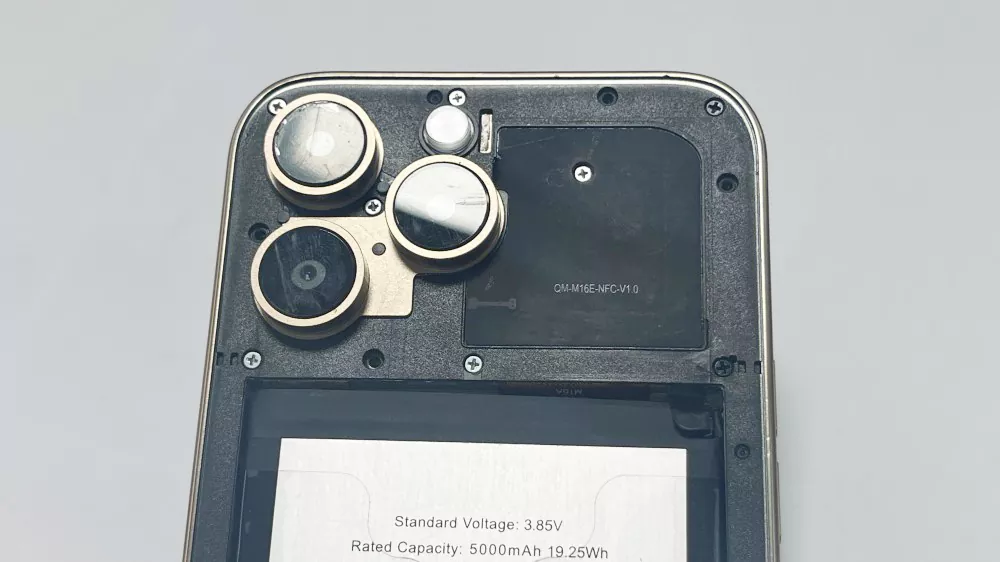

Применимые устройства

Почему стоит выбрать NFC-антенну Qianmu Communication?

1. Ультратонкая гибкая конструкция — толщина всего 0,14–0,27 мм идеально подходит для ультратонких устройств и гибких требований к установке.

2. Ферритовый изоляционный слой. В комплект входит стандартный феррит, эффективно защищающий от помех со стороны металлических сред.

3. Несколько способов установки — поддерживаются различные варианты, включая клейкую основу 3M (съемный клей), клеммы IPEX и пайку.

4. Работа в широком диапазоне температур. Диапазон рабочих температур: от -40 ℃ до +85 ℃.

5. Полностью соответствует стандартам – соответствует экологическим стандартам RoHS.

6. Индивидуальные услуги. Полностью настраиваемая поддержка размеров, форм, витков катушек, значений индуктивности и т. д.

7. Быстрая доставка. Быстрое производство образцов и эффективная доставка массового производства.

8. Профессиональная поддержка моделирования. Предоставление электромагнитного моделирования и рекомендаций по оптимизации всей машины.

Поведение радиочастот и соображения на уровне системы

Производительность NFC-антенны зависит не только от ее основных электрических характеристик, но и от общей электромагнитной среды, создаваемой конечной конструкцией устройства. Такие факторы, как выбор материала, внутренняя компоновка и окружающие компоненты, могут существенно повлиять на эффективность антенны и стабильность связи.

1. Эффект расстройки металла

Когда антенна установлена ​​рядом с металлическими компонентами, включая батареи, защитные кожухи или механические рамы, наведенные вихревые токи могут изменить электромагнитные характеристики и сместить резонансную частоту. Без надлежащей ферритовой изоляции этот эффект расстройки может привести к отклонению резонанса, снижению эффективности связи и снижению надежности связи.

2. Функция ферритового слоя при стабилизации поля

Ферритовый магнитный слой обеспечивает не только защиту от помех. Он также работает как слой направления магнитного потока, направляя магнитное поле к неметаллической стороне антенны. Это помогает повысить эффективность связи, оптимизировать передачу сигнала и минимизировать потери энергии в приложениях, где металлические компоненты находятся поблизости.

3. Чувствительность согласования импеданса

Системы NFC, работающие на частоте 13,56 МГц, требуют точного согласования импеданса из-за их чувствительности к изменениям в конструкции корпуса, толщине клея и деформации катушки. Небольшие изменения в механической конструкции могут повлиять на точку резонанса и характеристики добротности, что делает необходимой настройку на уровне системы после интеграции антенны.

4. Связь с архитектурой устройства

На характеристики антенны также влияют диэлектрические характеристики окружающих материалов, включая пластиковые корпуса, стеклянные крышки и конструкции печатных плат. Материалы с более высокими диэлектрическими проницаемостями могут создавать дополнительную паразитную емкость, что приводит к сужению полосы пропускания и снижению запаса связи.

5. Влияние активной и пассивной системы

В активных конфигурациях антенн NFC схема возбуждения напрямую влияет на распределение и силу электромагнитного поля. Хотя этот подход может увеличить расстояние связи, он также увеличивает чувствительность к изменениям нагрузки и требует более точного контроля заземления, экранирования и общей конструкции системы.

Технические характеристики

По сравнению с аналогами: отличительные преимущества Qianmu Communications

Руководство по установке

Установка на клейкую основу (гибкая антенна FPC)

Это наиболее часто используемый метод установки антенны NFC:

Шаги установки:

1. Очистите поверхность. Очистите место установки (внутреннюю поверхность корпуса устройства или поверхность аккумулятора) спиртовой салфеткой, убедившись, что на ней нет масла и пыли.

2. Снимите защитную пленку — осторожно удалите клейкую защитную пленку 3M с задней части антенны.

3. Выравнивание и расположение. Выровняйте антенну по назначенному месту установки, убедившись, что область катушки не загорожена.

4. Плотно и равномерно прижмите – от центра к краям, чтобы устранить пузырьки воздуха.

5. Отверждение и ожидание. Оставьте на 24 часа для достижения оптимальной прочности сцепления.

Примечания по установке:

Отзывы клиентов

«Встроенная мягкая антенна NFC от Qianmu Communications продемонстрировала стабильную работу в нашей новой модели смартфона, достигнув дальности считывания 85 мм. Ферритовый слой эффективно защищает от помех от батареи, а стабильность качества при массовом производстве превосходна». - Производитель бренда, Shenzhen Junge Technology Co., Ltd.

«Активные антенны NFC, используемые в POS-терминалах, требуют высокой надежности и сильных радиочастотных полей. Продукты Qianmu Communication прошли наши строгие испытания EMVCo, и мы уже закупили более 300 000 единиц». – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Производитель платежных терминалов

Часто задаваемые вопросы

В1: Какова рабочая частота встроенной программной антенны в NFC?

О: NFC работает в стандартизованном международном диапазоне частот 13,56 МГц ±7 кГц, который обычно используется в системах связи ближнего радиуса действия для беспроводной передачи данных на короткие расстояния.

В2: Каково типичное расстояние чтения?

О: Дальность связи обычно ограничена несколькими сантиметрами, обычно около 5–8 см, в зависимости от конструкции антенны, конструкции устройства и условий установки.

Вопрос 3. Когда требуется NFC-антенна с ферритовым сердечником?

О: Если антенну необходимо установить на поверхность батареи, рядом с металлическим корпусом или в среде с металлическими компонентами, необходимо использовать антенну с ферритовым слоем. Ферритовый слой может эффективно изолировать обратные вихревые токи, вызванные металлом.

Вопрос 4: В чем разница между встроенной мягкой антенной NFC и активной антенной?

О: Встроенная пассивная антенна представляет собой пассивный компонент, работа которого зависит от индукции магнитного поля устройства чтения/записи, что делает ее подходящей для стандартных приложений NFC. Активная антенна объединяет схемы усиления сигнала и управления, что позволяет ей активно генерировать более сильное радиочастотное поле, что делает ее идеальной для таких сценариев, как платежные терминалы, которым требуется более надежный сигнал.

В5: Можно ли настроить размер и форму?

О: Да, Qianmu Communications поддерживает индивидуальный дизайн всех размеров, включая прямоугольные, круглые и неправильные формы.

В6: Какой диапазон индуктивности обычно используется?

О: Типичные конструкции попадают в диапазон индуктивности примерно 1–2 мкГн, в зависимости от требований настройки и согласования импеданса.

Вопрос 7: Каковы распространенные методы установки?

О: Существует три основных метода установки: ① клейкая основа 3M (гибкая антенна FPC — наиболее часто используемая); ② Разъем IPEX (вставной); ③ Установка пайки.

Вопрос 8: Является ли Qianmu Communication торговцем или фабрикой?

Ответ: Qianmu Communications — производитель, который объединяет исследования и разработки, производство и продажи. У нас есть собственная фабрика и полная производственная линия, а также надежная система контроля качества. Мы далеко не просто торговая компания.
