Для современных правоохранительных органов и записывающего оборудования надежное позиционирование — это больше, чем просто удобство: оно может напрямую влиять на отслеживаемость доказательств и эксплуатационную безопасность.ЦяньмуразрабатываетGPS-антенна Body Camв качестве керамической антенны GNSS промышленного класса для нательных камер, терминалов сбора доказательств, патрульного оборудования и других требовательных мобильных устройств. Совместимость с GPS, BeiDou, ГЛОНАСС и Galileo, конструкция RHCP и прочная керамическая конструкция предназначены для поддержания стабильного спутникового приема в сложных условиях.
GPS-антенна внутри нательной камеры должна работать в условиях препятствий в виде человеческого тела, компактных конструкций устройств, металлического экрана, сотовых радиочастотных модулей, батарей и изменяющихся внешних условий. Поэтому подходящая антенна GNSS требует большего, чем просто базовый спутниковый прием. В этой статье объясняется, как конструкция керамической антенны, круговая поляризация, контроль радиочастотных помех, материалы, работающие в широком диапазоне температур, и правильная установка способствуют стабильному позиционированию. В нем также сравниваются технологии керамических и гибких антенн FPC и излагаются ключевые соображения по выбору и установке для производителей профессиональных нательных камер.
Оглавление
- Что такое GPS-антенна Body Cam?
- Почему производительность GPS важна для нательных камер?
- Какие факторы эффективности следует оценить покупателям?
- Керамическая GPS-антенна и антенна FPC
- Основные технические характеристики
- Как следует устанавливать GPS-антенну?
- Типичные применения
- Часто задаваемые вопросы
- Заключение
Что такое GPS-антенна Body Cam?

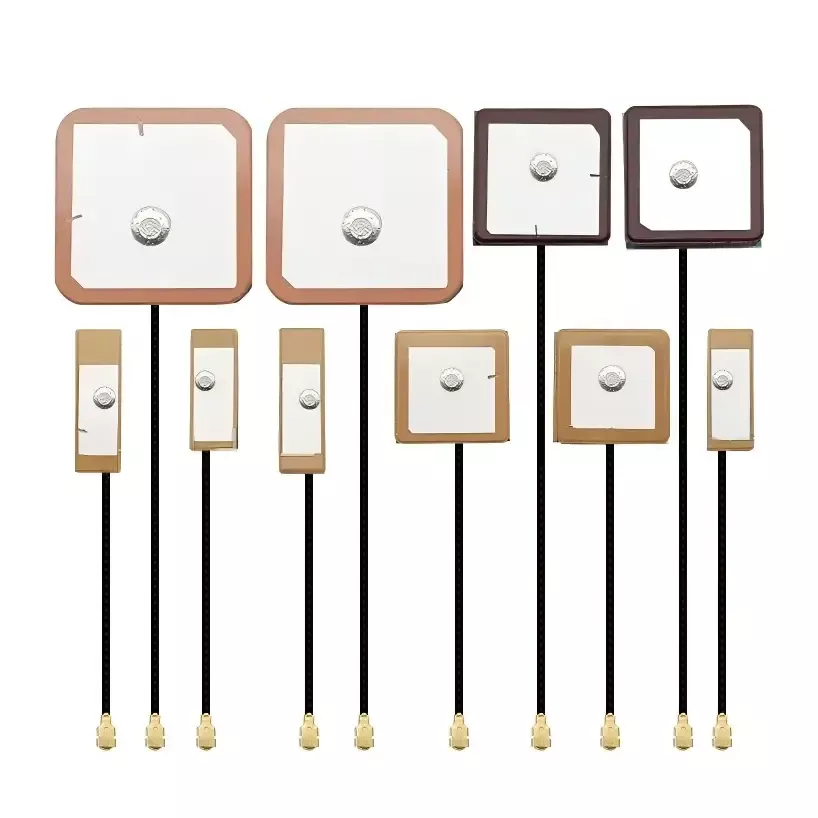

GPS-антенна Body Cam — это специализированный приемный компонент GNSS, предназначенный для приема спутниковых навигационных сигналов для нательных камер и портативных терминалов записи доказательств. В отличие от GPS-антенны общего назначения, она должна работать в компактном корпусе, не допуская препятствий со стороны тела, электронных помех, движения и изменения внешней среды.
В решении Qianmu используется высокодиэлектрическая керамическая патч-структура и правая круговая поляризация (RHCP). Конструкция поддерживает GPS L1 на частоте 1575,42 МГц и BeiDou B1 на частоте 1561 МГц, а совместимость с основными системами спутниковой навигации может поддерживать профессиональные приложения позиционирования как на внутреннем, так и на международном рынках.
Антенна принимает спутниковые сигналы и передает оптимизированный радиочастотный сигнал на набор микросхем позиционирования. Затем устройство может рассчитать информацию о местоположении, скорости, времени и высоте и связать данные о местоположении с записанным аудио и видео. Это создает практическую связь между записанным контентом и местом, где произошло событие.
Почему производительность GPS важна для нательных камер?
Нательные камеры часто используются, когда персонал идет, бежит, поворачивается, входит в здания или управляет транспортными средствами. Эти движения создают более сложную радиочастотную среду, чем обычно бывает при использовании стационарного GPS-приемника.
Стабильное позиционирование может дать несколько практических преимуществ:
- Прослеживаемость доказательств:Информация о местоположении может быть связана с записанными кадрами и эксплуатационными событиями.
- Непрерывные записи траектории:Надежный спутниковый прием помогает сократить пробелы в отслеживании движения.
- Оперативная осведомленность:Полевые группы могут получать более надежную информацию о местоположении во время мобильных операций.
- Уменьшенный дрейф позиционирования:Улучшенные характеристики антенны могут помочь ограничить нестабильность показаний местоположения, вызванную слабыми или отраженными сигналами.
- Глобальное развертывание:Совместимость с мультисистемными GNSS полезна для оборудования, предназначенного для различных географических рынков.
Поэтому производителям следует рассматривать выбор антенны на ранних этапах проектирования нательной камеры, а не рассматривать его как окончательную задачу выбора компонентов.
Какие факторы эффективности следует оценить покупателям?
1. Совместимость спутниковой системы
Профессиональные нательные камеры могут использоваться в разных странах и операционных средах. Поддержка GPS и BeiDou при одновременном использовании ГЛОНАСС и Galileo может обеспечить большую гибкость при разработке оборудования для внутреннего и зарубежного рынков.
2. Круговая поляризация.
Сигналы спутников GNSS имеют характеристики круговой поляризации. Антенна RHCP разработана с учетом этого свойства сигнала и может помочь уменьшить влияние некоторых отраженных и неправильно поляризованных сигналов. Это становится особенно полезным вблизи зданий, транспортных средств, металлических конструкций и других отражающих поверхностей.
3. Устойчивость к радиочастотным помехам
Современная нательная камера может содержать модули связи 4G/5G, Wi-Fi, процессоры, аккумуляторы и другие электронные схемы. Эти компоненты могут создавать электрически сложную среду. Согласование антенн и соответствующее физическое разделение могут помочь уменьшить нежелательную радиочастотную связь и улучшить стабильность позиционирования.
4. Экологическая надежность
Профессиональное оборудование может подвергаться воздействию летней жары, зимнего холода, вибрации, ударов, влажности и длительной эксплуатации на открытом воздухе. Промышленная керамическая конструкция Qianmu рассчитана на диапазон рабочих температур от -40°C до +75°C и поддерживает приложения, в которых компоненты потребительского класса не могут обеспечить достаточный экологический запас.
5. Механическая долговечность
Оборудование, носимое на теле, подвергается повторяющимся движениям и физическим воздействиям. Жесткая керамическая конструкция антенны может обеспечить лучшую стабильность размеров, чем гибкая конструкция, в приложениях, где механическая прочность является приоритетом.
Керамическая GPS-антенна и антенна FPC
Как керамическая, так и FPC антенная технология могут быть полезны, но их характеристики различны. Правильный выбор зависит от конструкции продукта, доступного пространства, условий окружающей среды, требуемых характеристик позиционирования и целевого применения.
| Коэффициент сравнения | Керамическая антенна Цяньму | Стандартная GPS-антенна FPC |
|---|---|---|
| Основной материал | Промышленная высокотемпературная спеченная керамика | Гибкая ПИ-пленка |
| Прием сигнала | Предназначен для приема мощного спутникового сигнала. | Подходит для компактных приложений общего назначения. |
| поляризация | РХКП | Зависит от конструкции антенны |
| Рабочая температура | от -40°С до +75°С | Зависит от конкретной модели |
| Механическая структура | Жесткая керамическая конструкция | Гибкая пленочная конструкция |
| Контроль помех | Разработан для требовательных радиочастотных сред | Больше зависит от компоновки и установки системы |
| Типичное применение | Профессиональные нательные камеры и промышленные терминалы | Компактная бытовая и портативная электроника |
Для производителей, разрабатывающих профессиональные устройства для записи доказательств, керамическая антенна GNSS может предложить полезную комбинацию радиочастотных характеристик, устойчивости к окружающей среде и структурной стабильности.
Основные технические характеристики
При оценке GPS-антенны для нательной камеры инженеры должны рассмотреть полную радиочастотную и механическую спецификацию, а не сосредотачиваться только на совместимости номинальных частот.
| Параметр | Спецификация Цяньму |
|---|---|
| Тип продукта | GNSS керамическая антенна для поверхностного монтажа |
| Операционные диапазоны | GPS L1: 1575,42 МГц; Бэйдоу B1: 1561 МГц |
| поляризация | Правая круговая поляризация (RHCP) |
| Характеристический импеданс | 50 Ом |
| КСВН | ≤1,8 |
| Пиковое усиление | 3,0–3,8 дБи |
| Рабочая температура | от -40°С до +75°С |
| Температура хранения | от -45°С до +80°С |
| Установка | Размещение SMT, пайка через отверстие или индивидуальные разъемы |
Эти спецификации служат полезной отправной точкой для радиочастотных инженеров. Однако окончательные характеристики антенны всегда следует проверять после интеграции в корпус нательной камеры, поскольку материалы корпуса, размещение батареи, расположение печатной платы, прокладка кабеля и наличие близлежащих беспроводных модулей могут существенно повлиять на фактические характеристики радиочастот.
Как следует устанавливать GPS-антенну?
Даже высокопроизводительная антенна может работать хуже, если она установлена неправильно. Поэтому необходима правильная механическая и радиочастотная интеграция.
Выберите подходящее место установки
Зона керамического излучения не должна быть непосредственно закрыта металлическими корпусами, батареями или металлическими кронштейнами. Обычно предпочтительнее использовать неметаллическую область в верхней части нательной камеры. Qianmu рекомендует сохранять расстояние не менее 15 мм от антенн 4G/5G и Wi-Fi, если это позволяет конструкция изделия.
Соблюдайте правильные процедуры пайки
Для штыревых антенн паяные соединения должны быть цельными и надежными. Для продуктов SMT антенна должна быть правильно выровнена и установлена в соответствии с рекомендуемым процессом печатной платы. Следует избегать чрезмерного механического давления, поскольку при неправильном обращении керамические компоненты могут быть повреждены.
Прокладка кабеля управления и линии электропередачи
Антенные кабели следует прокладывать осторожно, чтобы уменьшить ненужное соединение с линиями электропередачи и сильноточными цепями. При необходимости можно также использовать изоляционные материалы для изоляции антенны от источников сильных электрических помех.
Проверьте все устройство
Лабораторные испытания компонентов важны, но они не должны заменять полную проверку машины. После сборки производители должны оценить обнаружение спутников при холодном и горячем старте, точность позиционирования, количество спутников и непрерывность траектории в реалистичных внешних условиях.
В каких приложениях можно использовать GPS-антенну Body Cam?
Профессиональная антенна GNSS может поддерживать широкий спектр мобильного оборудования для записи и позиционирования, в том числе:
- Камеры для органов правопорядка 4G/5G
- Терминалы регистрации полиции и дорожного движения
- Нательные камеры городского управления и дорожной администрации
- Оборудование для аудиовизуальных доказательств пожарной охраны
- Взрывозащищенные и искробезопасные записывающие терминалы
- Горнодобывающее и нефтехимическое инспекционное оборудование
- Приборы энергетического контроля и железнодорожного патрулирования
- Наружные терминалы инспекции и эксплуатации на местах
- Многодиапазонные нательные камеры, ориентированные на экспорт.
Сочетание приема GNSS, компактной интеграции и устойчивости к воздействию окружающей среды делает эту антенную технологию особенно актуальной для профессионального оборудования, которое должно работать непрерывно вне контролируемых помещений.
Часто задаваемые вопросы
1. Какие спутниковые системы поддерживает GPS-антенна Body Cam?
Антенна разработана на частотах GPS L1 и BeiDou B1 и поддерживает мультисистемные приложения GNSS, включая GPS, BeiDou, ГЛОНАСС и Galileo.
2. Почему RHCP важен для приема GNSS?
RHCP, или правая круговая поляризация, соответствует характеристикам поляризации обычных спутниковых сигналов GNSS. Это может помочь улучшить стабильность приема и уменьшить влияние некоторых отраженных или неправильно поляризованных сигналов.
3. Может ли антенна работать при экстремальных температурах?
Указанный диапазон рабочих температур составляет от -40°C до +75°C, что делает антенну подходящей для многих требовательных наружных и промышленных применений.
4. Можно ли адаптировать антенну к новому дизайну нательной камеры?
Да. Как оригинальный производитель, Qianmu может поддержать разработку антенны по индивидуальному заказу в соответствии со структурой устройства, рабочей частотой, требованиями к установке, конфигурацией разъема и целевыми показателями радиочастотных характеристик.
5. Какое расстояние должно быть от антенн 4G/5G и Wi-Fi?
Если это позволяет конструкция изделия, рекомендуется минимальное расстояние 15 мм. Окончательное расстояние должно быть подтверждено посредством радиочастотного тестирования, поскольку геометрия корпуса и внутренняя электроника могут изменить оптимальное положение антенны.
6. Необходимо ли проводить испытания на открытом воздухе после установки антенны?
Да. Настоятельно рекомендуется провести тестирование всего устройства на открытом воздухе. Инженеры должны проверить обнаружение спутников, точность позиционирования, холодный и горячий запуск, а также непрерывность траектории после того, как антенна будет интегрирована в окончательный корпус.
Заключение
Надежная GNSS-антенна является важнейшим компонентом профессиональной нательной камеры, поскольку характеристики позиционирования влияют на точность определения местоположения, отслеживаемость доказательств и эксплуатационную надежность. Керамическая конструкция, поляризация RHCP, совместимость с несколькими системами GNSS, контроль помех и работа в широком диапазоне температур могут обеспечить прочную основу для требовательных приложений нательных камер.
Цяньму объединяет исследования и разработки антенн, производство, радиочастотные испытания и индивидуальное производство для поддержки производителей нательных камер и системных интеграторов. Для проектов, требующих индивидуальных диапазонов частот, размеров, разъемов, структур установки или оптимизации радиочастот, изучите решение Body Cam GPS Antenna исвязаться с намидля технических консультаций, образцов и разработки антенн по индивидуальному заказу.
