GPS-антенна Body Cam

Что такое GPS-антенна Body Cam

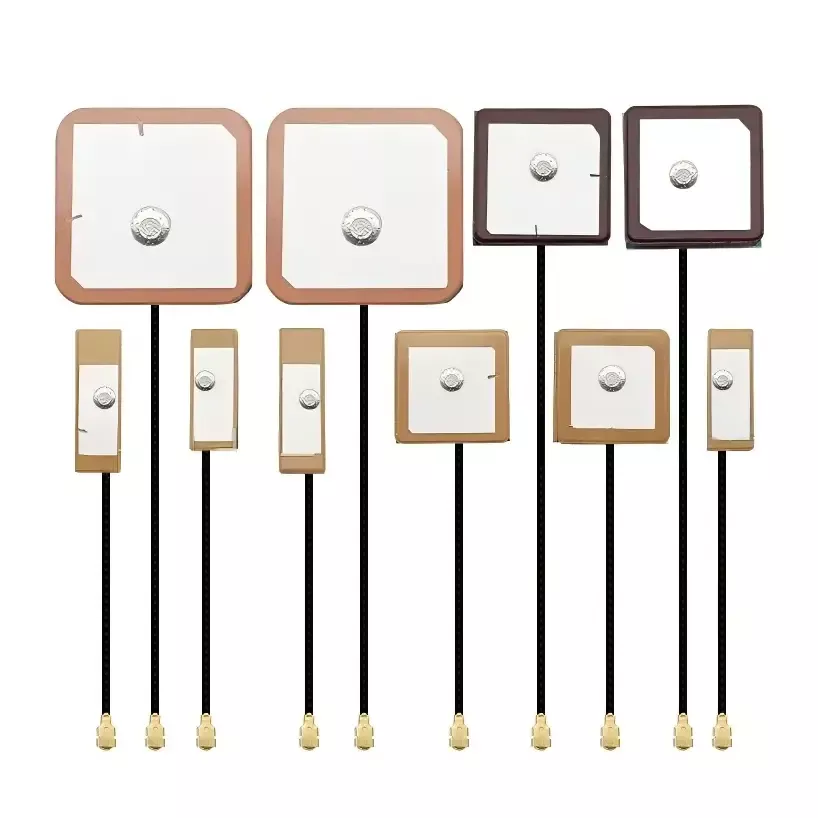

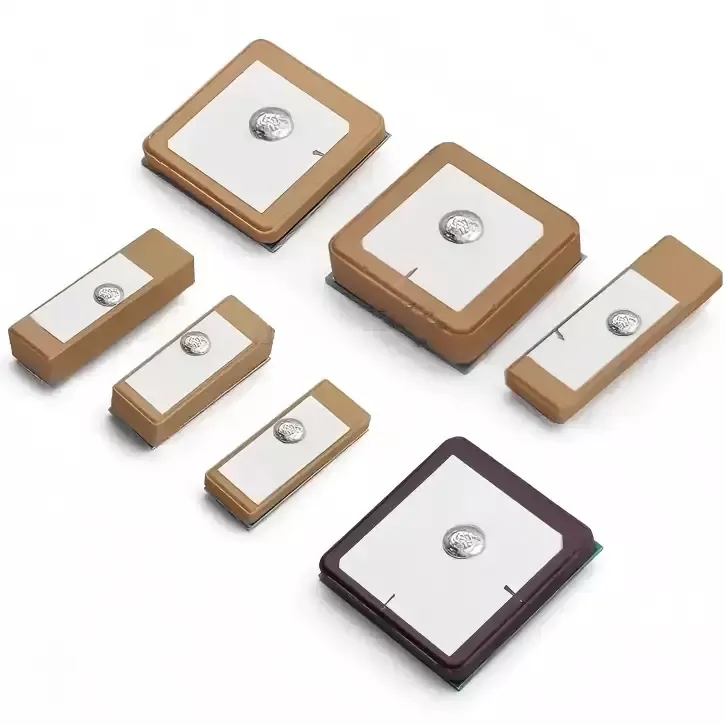

GPS-антенна Body Cam представляет собой керамическую патч-антенну промышленного класса GNSS, специально разработанную для терминалов сбора доказательств правоохранительных органов, предназначенных для одного солдата. Он совместим с несколькими спутниковыми системами, включая GPS, BeiDou, ГЛОНАСС и Galileo, и имеет структуру правой круговой поляризации (RHCP) для адаптации к характеристикам поляризации глобальных спутниковых навигационных сигналов.

Благодаря прочной керамической конструкции антенны она обеспечивает превосходную направленность и высокую адаптируемость к окружающей среде. Даже в сложных условиях, таких как препятствия на теле, металлическая защита оборудования, блокировка городских зданий или высокоскоростные мобильные операции, он обеспечивает стабильные данные о местоположении. Это обеспечивает точные и отслеживаемые водяные знаки геолокации для аудиовизуальных записей правоохранительных органов, что позволяет создать полную и совместимую цепочку доказательств.

Принцип работы

GPS-антенна Body Cam работает на основе принципов радиочастотного приема профессиональной спутниковой навигации. Весь рабочий процесс был проверен как в лабораторных испытаниях в безэховой камере, так и в реальных полевых испытаниях на открытом воздухе, что обеспечивает четкую операционную логику и стабильную работу. В основном он состоит из трех основных компонентов:

1. Прием спутниковых сигналов: продукт оснащен керамическим диэлектрическим чипом с высокой диэлектрической проницаемостью, который эффективно улавливает сигналы спутниковой навигации в диапазоне L1 в воздухе. Благодаря специальной конструкции с правосторонней круговой поляризацией он эффективно снижает затухание сигнала, вызванное вращением устройства или препятствиями человеческого тела, решая распространенные проблемы, такие как плохой прием сигнала и неудачное обнаружение спутников в городских районах с плотной застройкой или в горных и отдаленных регионах, где преобладают многолучевые отражения.

2. Фильтрация сигнала и защита от помех. Антенна оснащена встроенной схемой прецизионного согласования импеданса, которая автоматически фильтрует шумовые помехи, создаваемые модулем 4G/5G, модулем Wi-Fi и аккумулятором внутри нательной камеры. Он изолирует чистые спутниковые сигналы GNSS, эффективно устраняя аномалии позиционирования, точки скачков и прерывания траектории, вызванные внутренними радиочастотными помехами.

3. Анализ и вывод данных. Отфильтрованный и оптимизированный стабильный спутниковый сигнал передается на чип позиционирования на материнской плате устройства, который в режиме реального времени анализирует точные данные о широте и долготе, скорости, времени и высоте. Эта информация одновременно синхронизируется как водяные знаки геолокации для записанных видео- и аудиофайлов во время операций правоохранительных органов, что позволяет полностью отслеживать, отслеживать и воспроизводить траектории действий правоохранительных органов.

Руководство по установке и использованию

1. Выбор места установки.

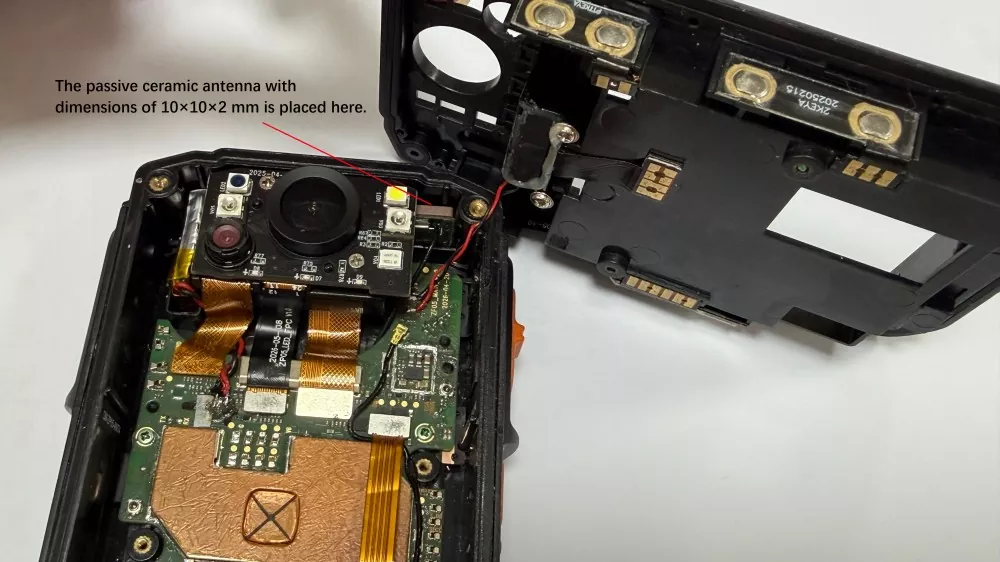

Область излучения керамической антенны не должна быть непосредственно закрыта или загорожена металлическими корпусами, аккумуляторными элементами или металлическими кронштейнами. Рекомендуется устанавливать устройство в неметаллическом месте над внутренней частью нательной камеры, соблюдая безопасное расстояние не менее 15 мм от антенн 4G/5G и Wi-Fi, чтобы избежать внутриканальных помех и обеспечить беспрепятственный прием спутникового сигнала.

2. Характеристики сварки и крепления

При использовании керамических антенн штыревого типа убедитесь, что паяные соединения полностью заполнены, без холодной пайки, пропусков или отслоений пайки. Для продуктов с поверхностным монтажом SMT строго следуйте заводским стандартам процесса монтажа, чтобы обеспечить ровное и надежное выравнивание на поверхности печатной платы. Во время сборки избегайте приложения чрезмерных усилий к керамическому чипу, чтобы предотвратить появление внутренних микротрещин и исключить возможные скрытые сбои сигнала в дальнейшем.

3. Работа защиты от помех

После установки антенны используйте изоляционную ленту, чтобы изолировать антенну от модуля питания и области высокой мощности материнской платы, чтобы уменьшить электрические помехи. Прокладывайте антенные кабели так, чтобы они не проходили параллельно линиям электропередачи на больших расстояниях, тем самым предотвращая колебания сигнала и нестабильное положение источника.

4. Полные стандарты отладки и проверки машин.

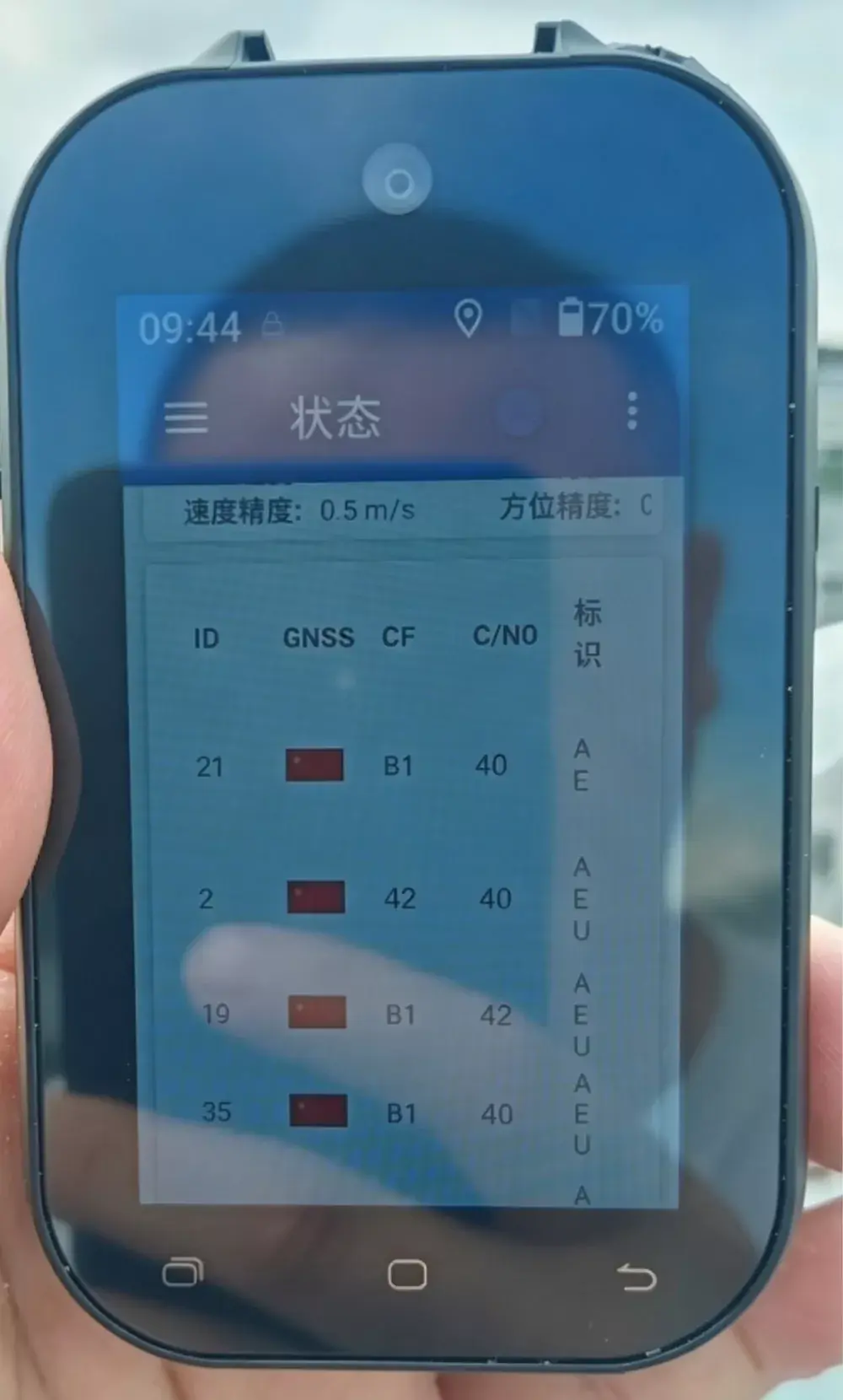

После завершения сборки устройства необходимо провести тестирование обнаружения звезд на открытом воздухе; Одного тестирования одной платы в помещении недостаточно. Ключевые параметры, подлежащие проверке, включают количество спутников, обнаруженных во время холодного и горячего запусков, точность позиционирования и непрерывность траектории, гарантируя, что характеристики антенны соответствуют спецификациям после окончательной сборки, и предотвращая проблемы с качеством партии.

Как выбрать качественную GPS-антенну

Многим специалистам по закупкам и разработке оборудования не хватает опыта в области радиочастот, что часто вынуждает их приобретать антенны гражданского уровня по низким ценам. Это приводит к некачественной работе продукта, неудачной приемке проекта и крупномасштабным сбоям послепродажного обслуживания. Основываясь на многолетнем опыте работы в отрасли, мы обобщили четыре основных критерия выбора антенн для промышленного оборудования:

1. Отдать приоритет специализированным материалам промышленного класса: решительно отказаться от использования обычного керамического сырья гражданского назначения и выбрать керамические подложки промышленного класса с широким температурным допуском и антиинтерференционными свойствами, подходящими для сложных условий эксплуатации, обеспечивая долгосрочную стабильную работу в экстремальных условиях окружающей среды.

2. Сосредоточьтесь на фактических данных испытаний, отклоните теоретические параметры: большинство производителей на рынке предоставляют только теоретические характеристики без поддержки реальных испытаний. Оригинальные производители с хорошей репутацией могут предложить отчеты об испытаниях в темной комнате, видео полевых испытаний на открытом воздухе и данные испытаний на старение при высоких и низких температурах — параметры, которые являются подлинными и проверяемыми.

3. Выбирайте специализированные оптимизированные продукты для оборудования правоохранительных органов. Стандартные навигационные антенны не оптимизированы для совместной работы с несколькими антеннами, металлическим экранированием или препятствиями для человеческого тела в устройствах правоохранительных органов, что делает их непригодными для условий эксплуатации устройства одним солдатом. Крайне важно выбирать специально разработанные антенны, специально предназначенные для терминалов правоохранительных органов, чтобы решить основную проблему внутренних радиочастотных помех.

4. Отдавайте приоритет прямому сотрудничеству с заводами-источниками: выбирайте китайских производителей с интегрированными возможностями в области исследований и разработок, модификации образцов, массового производства и послепродажного обслуживания. Это обеспечивает быструю настройку, стабильные поставки, оперативную послепродажную поддержку и позволяет избежать таких проблем, как наценки со стороны посредников и пробелы в коммуникации при технической координации.

Часто задаваемые вопросы

Вопрос 1: Может ли эта керамическая антенна быть совместима со всеми марками нательных камер?

Совместим с подавляющим большинством имеющихся в продаже нательных камер правоохранительных органов 4G/5G, взрывозащищенных терминалов для сбора доказательств и телекамер для наружного осмотра, а также поддерживает пользовательские нестандартные конфигурации, точно адаптированные к структуре, интерфейсам и размерам устройства.

Вопрос 2. В чем именно керамическая антенна превосходит антенну FPC?

Основные улучшения включают в себя более быстрый захват спутников, уменьшение ошибок позиционирования, непрерывное отслеживание, а также значительно улучшенные характеристики защиты от помех, вибрации и термостойкости — от экстремального холода до высокой температуры. Эти обновления полностью устраняют сбои позиционирования в сложных внешних условиях и существенно снижают стоимость послепродажного обслуживания оборудования.

В3: Поддерживаете ли вы настройку, выборку и небольшие пробные заказы?

Поддерживать! Как прямой производитель, мы предлагаем прототипирование, мелкосерийные пробные заказы и услуги крупномасштабного массового производства, полностью адаптируемые в соответствии с чертежами заказчика и требованиями к производительности.

В4: Можно ли использовать продукт для экспорта за границу? Имеются ли все необходимые сертификаты?

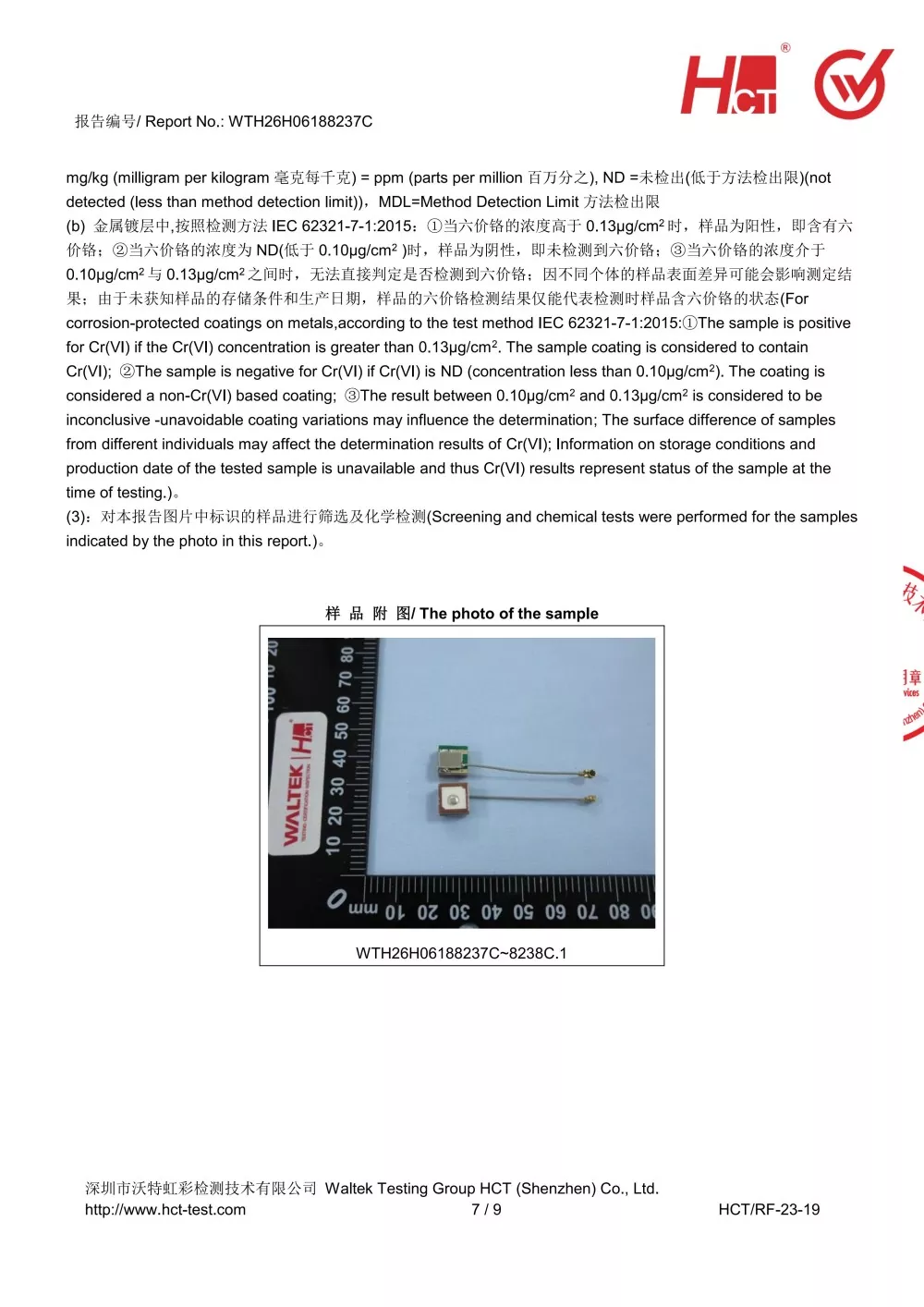

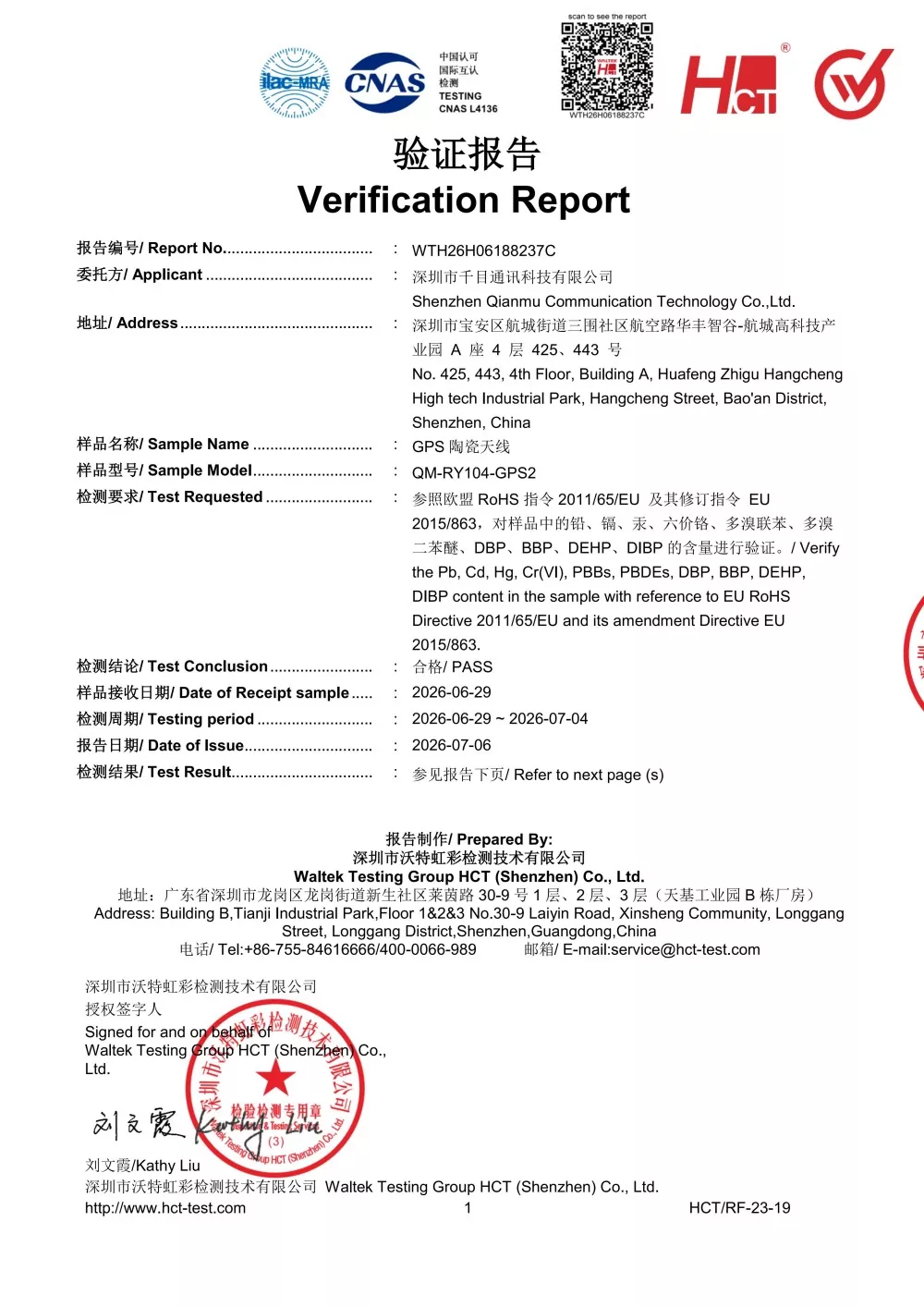

Вся продукция имеет полную экспортную сертификацию, включая CE, FCC и RoHS, что соответствует мировым стандартам и обеспечивает беспрепятственный экспорт в Европу, Америку, Юго-Восточную Азию, на Ближний Восток и во все другие регионы.

В5: Стабильны ли характеристики продукта в условиях экстремально высоких и низких температур?

Продукт имеет широкотемпературную конструкцию промышленного класса и прошел строгие испытания на циклическое старение при высоких и низких температурах с минимальным ухудшением производительности в условиях окружающей среды от -40 ° C до + 75 ° C, что делает его полностью пригодным для круглосуточного использования на открытом воздухе, в горнодобывающей промышленности, в условиях экстремального холода и высоких температур.
