Носимая на теле камера, антенна 4G/5G

Shenzhen Qianmu Communication Technology Co., Ltd. является отечественной фабрикой по исследованиям, разработкам и производству антенн для камер 4G/5G, предназначенных для ношения на теле.

Мы разработали собственную широкополосную встроенную антенну FPC Sub6G, совместимую с 4G LTE и основными внутренними и международными частотными диапазонами 5G Sub6G. Антенна прошла специальную оптимизацию производительности для решения проблем, связанных с компактным пространством устройства, металлическим экранированием, помехами от батареи, потерей сигнала из-за износа человеческого тела и суровыми условиями эксплуатации.

Антенна использует надежную гибкую подложку PI и монтируется с помощью промышленного клея, что делает ее подходящей для компактных конструкций устройств. Все продукты проходят полное моделирование OTA в безэховых камерах для имитации реальных условий эксплуатации. Протоколы испытаний VNA и OTA архивируются по производственным партиям, а отчеты о проверке могут быть предоставлены по запросу.

Профессиональное техническое определение

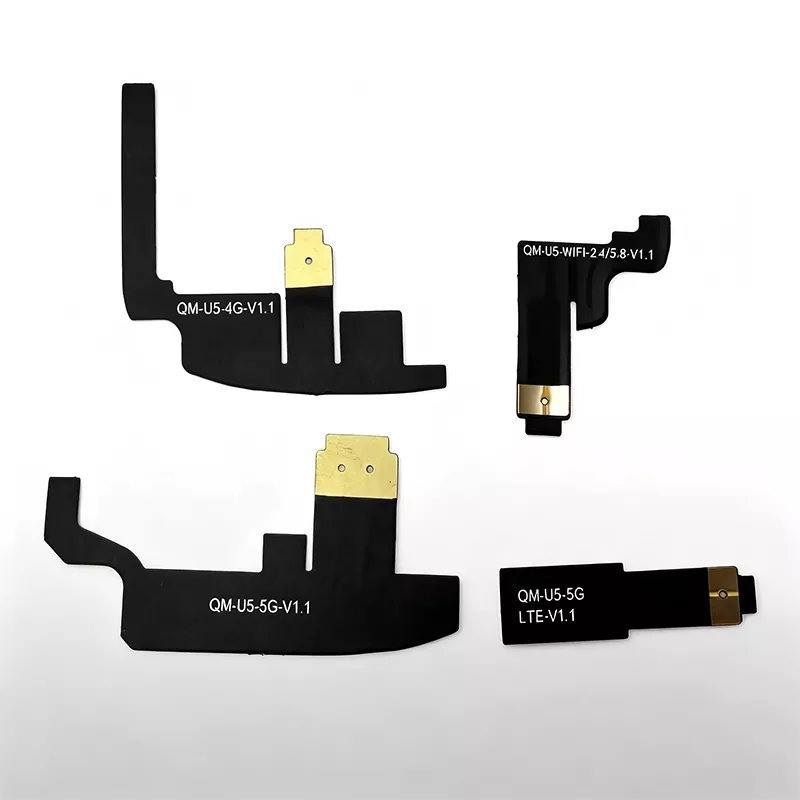

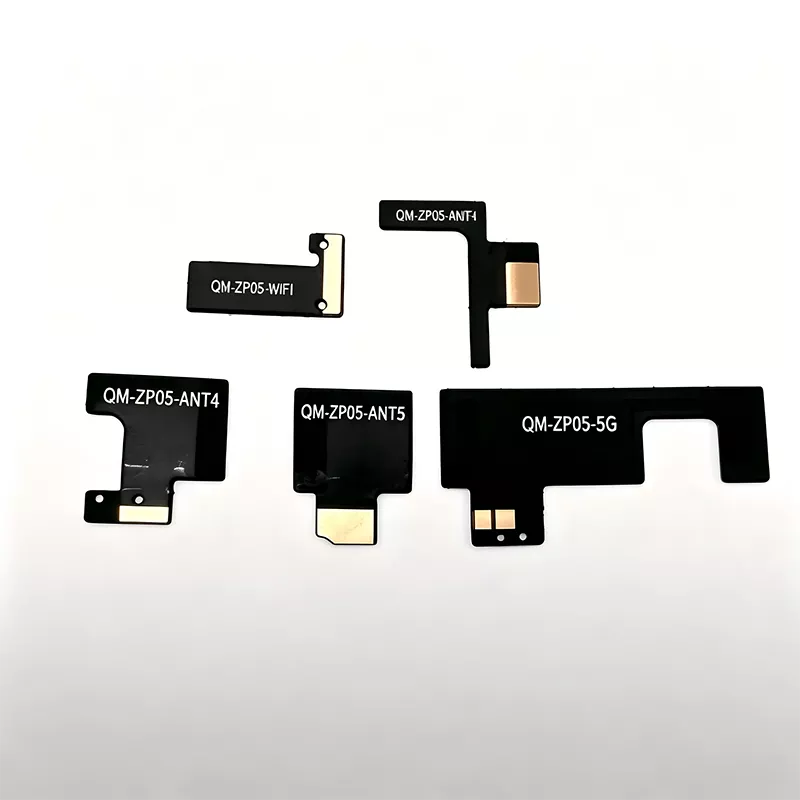

Наша антенна для камеры 4G/5G для ношения на теле представляет собой широкополосную гибкую встроенную антенну Sub6G PIFA FPC. Он поддерживает диапазоны LTE B1/B3/B5/B8/B20/B38/B40 и основные диапазоны 5G Sub6G N41/N78/N79. В антенне используется виброустойчивая, устойчивая к солевому туману, очень гибкая подложка из ПИ-пленки в сочетании с высокотемпературным двусторонним клеем промышленного класса и радиочастотной линией U.FL/IPEX, что делает ее идеальной для внутренней установки в нательных камерах.

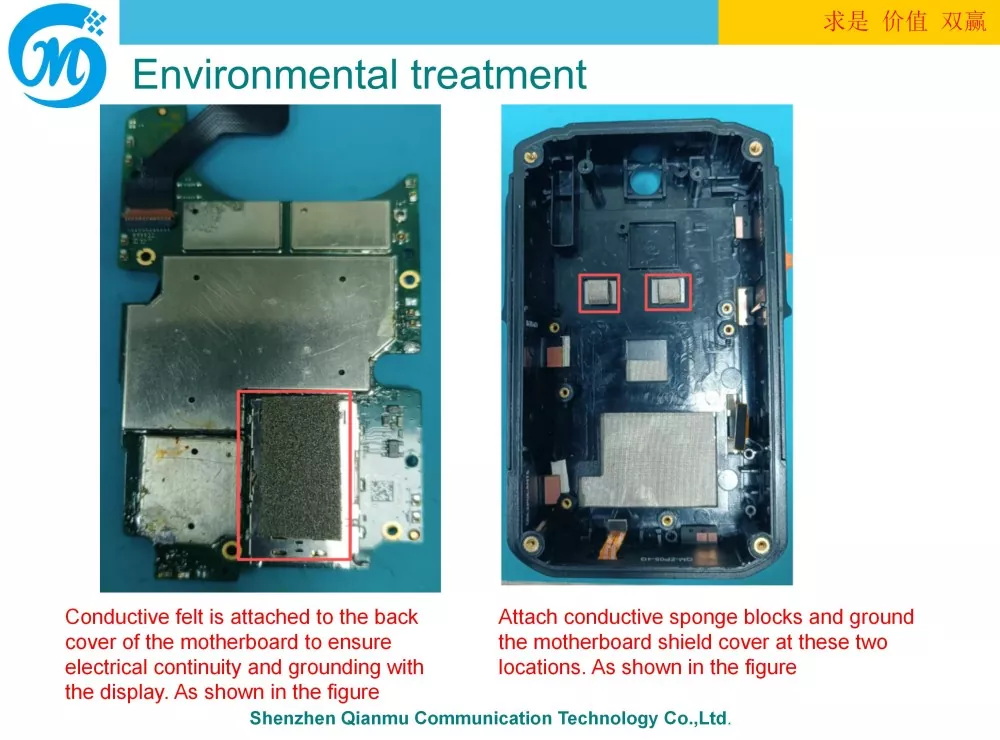

В отличие от обычных антенн IoT FPC, этап проектирования включает в себя полное 3D-моделирование системы, включая металлический корпус, литиевую батарею, кронштейн камеры, защитную крышку материнской платы и модель фантома человеческого тела в среде моделирования.

Предварительно согласовано на заводе с импедансом 50 Ом и одновременно подвергнуто испытаниям на надежность при падении, циклическом изменении температуры, солевом тумане и влажности. Это снижает нагрузку на системную интеграцию клиентов и сокращает цикл разработки проектов полицейского оборудования.

Полный принцип работы антенны

Вся антенна состоит из излучающего проводника FPC, промышленного клейкого подложки, коаксиального фидера U.FL и сети РЧ-согласования на материнской плате, обеспечивающей двунаправленное преобразование высокочастотных электромагнитных волн для передачи и приема сотовых сигналов 4G/5G.

Во время передачи модуль связи регистратора преобразует видеопотоки, сигналы SOS и данные о местоположении в высокочастотные электрические сигналы, которые передаются по коаксиальному кабелю на резонансную структуру FPC. Эти сигналы затем преобразуются в электромагнитные волны 4G/5G для внешнего излучения, отправляя доказательную информацию на базовую станцию.

Во время приема антенна улавливает электромагнитные волны от базовой станции и преобразует их в электрические сигналы, которые затем передаются обратно в модуль для завершения команды планирования и дистанционного приема параметров.

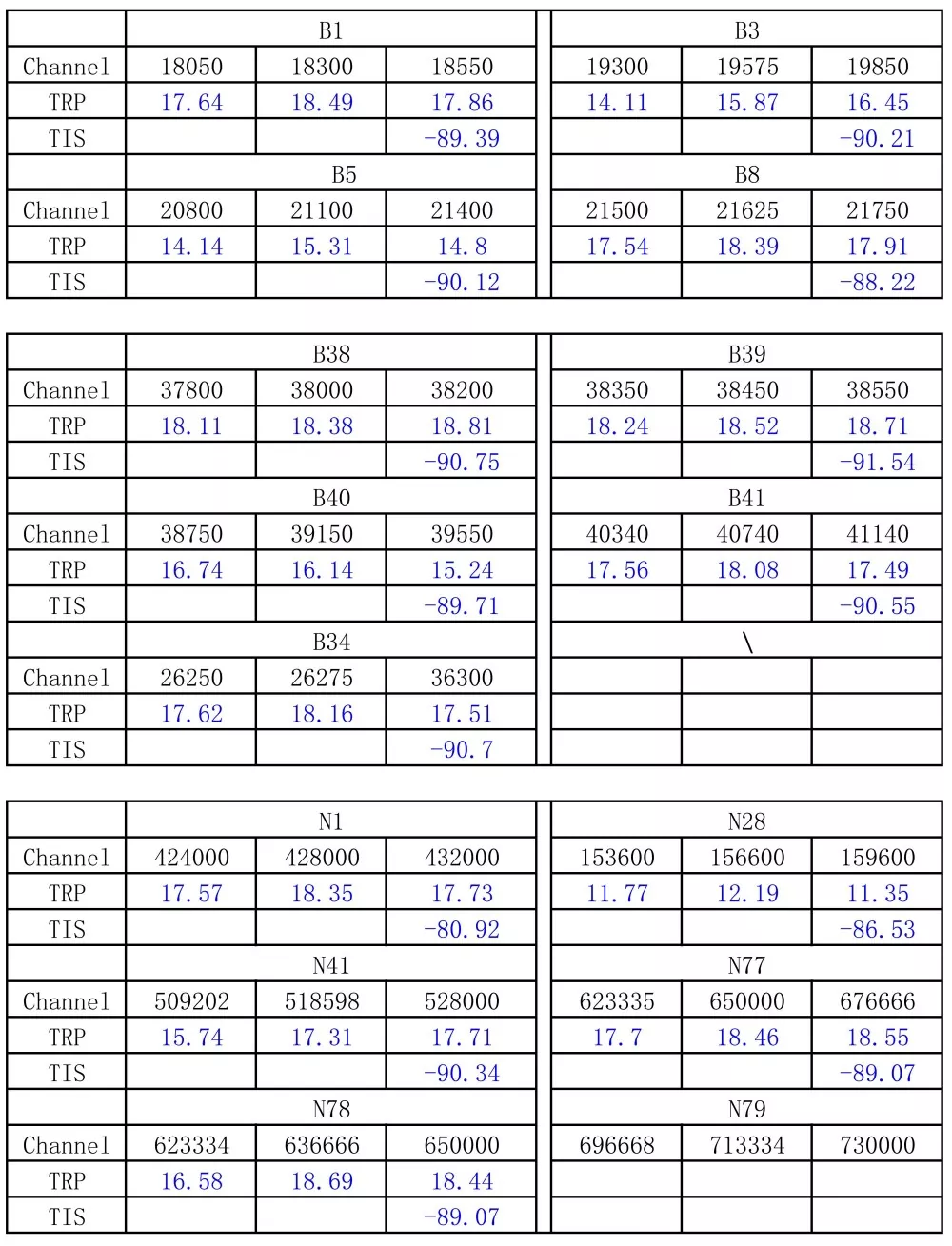

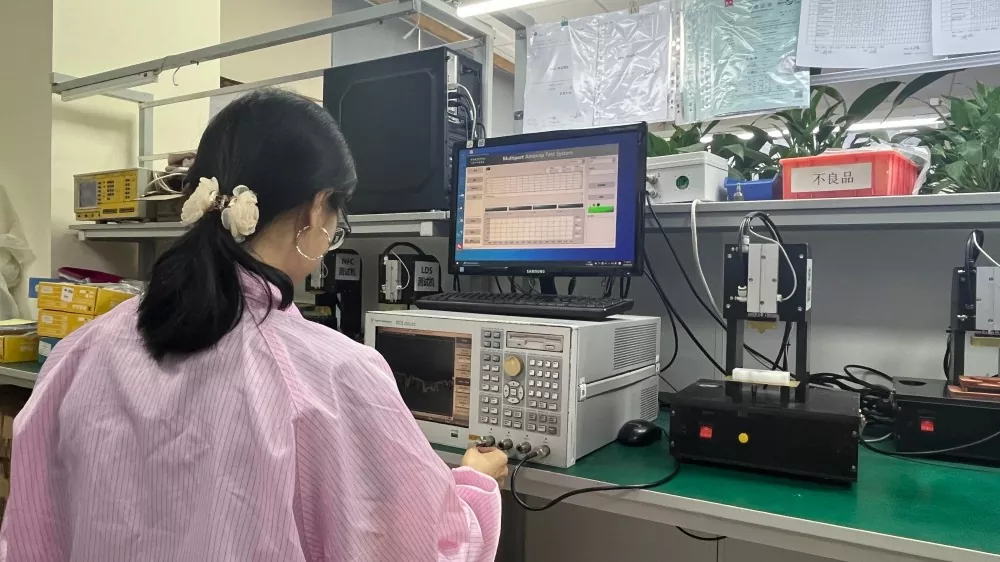

Чтобы компенсировать потери радиочастот, вызванные ношением на спине человека, производительность повышается за счет моделирования в безэховой камере с использованием модели фантома человеческого тела, что приводит к улучшению чувствительности приема TIS на 22,8 дБ по сравнению с обычными антеннами FPC. В смоделированных условиях ношения эффективность стандартной антенны для LTE B8 составляет всего 40,46%, в то время как антенна Qianmu достигает ≥52% для низкочастотного LTE и ≥47% для 5G N78. Каждая партия подвергается отбору проб и повторным испытаниям с помощью VNA, при этом тестовые кривые и производственные записи архивируются для проверки заказчиком.

Совместимые устройства и аксессуары

Совместимость с конечными устройствами

1. Камера общественной безопасности и дорожной полиции 4G/5G высокой четкости для правоохранительных органов

2. Нательная камера для сбора аудиовизуальных доказательств городского управления, дорожной администрации и пожарной охраны.

3. Взрывозащищенный искробезопасный регистратор правоохранительных органов для химической и горнодобывающей промышленности.

4. Терминал регистрации одиночного солдата энергетической инспекции

5. Экспортное за границу устройство 4G/5G для одного солдата правоохранительных органов

Совместимый модуль связи

- Модуль связи 4G LTE Cat.1/Cat.4 Внутренний/импортный модуль связи 5G Sub-6 ГГц Многорежимный интегрированный модуль связи 4G+5G+WiFi

Заводские материалы для производства

Коаксиальные кабели U. FL/IPEX различной длины, армированные стальные пластины и высокотемпературная, солеустойчивая промышленная клейкая основа. Настраиваемая длина кабеля и характеристики разъемов в зависимости от конструкции материнской платы, чтобы свести к минимуму вторичную обработку для клиентов.

Технические характеристики

Руководство по закупке и выбору антенны

1. Сосредоточьтесь на реальных данных измерений от комплектных устройств, носимых на теле, а не полагайтесь исключительно на параметры свободного пространства. В типичных таблицах данных производителя приводятся измерения, выполненные на голых платах; производительность значительно ухудшается после установки в корпус устройства и изнашивания. При покупке всегда запрашивайте отчеты об испытаниях всей системы VNA/OTA и не полагайтесь исключительно на теоретические характеристики.

2. Уделить приоритетное внимание выбору завода-изготовителя, имеющего опыт массового производства снаряжения для правоохранительных органов, предназначенного для одного солдата. Проблемы односолдатных устройств заключаются в борьбе с помехами, создаваемыми металлическими корпусами и батареями, износом человеческого тела и суровыми условиями окружающей среды. Заводы, имеющие предыдущий опыт реализации проектов, могут заранее предоставить рекомендации по конструкции и печатным платам, что снижает необходимость в модификации и доработке пресс-форм.

3. Различать внутренние и международные диапазоны частот и четко определять стандарты тестирования надежности. Для внутренних проектов подтвердите LTE B1/B3/B5/B8/B20 и 5G N41/N78/N79; для экспортных проектов подтвердите соответствующие зарубежные полосы частот. Требуйте завершения испытаний на падение, солевой туман и отбор проб при высокой/низкой температуре. Антенны потребительского класса не могут соответствовать требованиям полевых операций полиции.

4. Цените технические услуги РФ и избегайте простого сравнения цен. При разработке проектов часто возникают помехи, отклонения частоты и ухудшение характеристик износа. Посредникам не хватает технических возможностей РФ; отдавайте приоритет производителям, которые могут предоставить рекомендации по компоновке и помочь в устранении полных сбоев системы.

Почему стоит выбрать Shenzhen Qianmu Communications

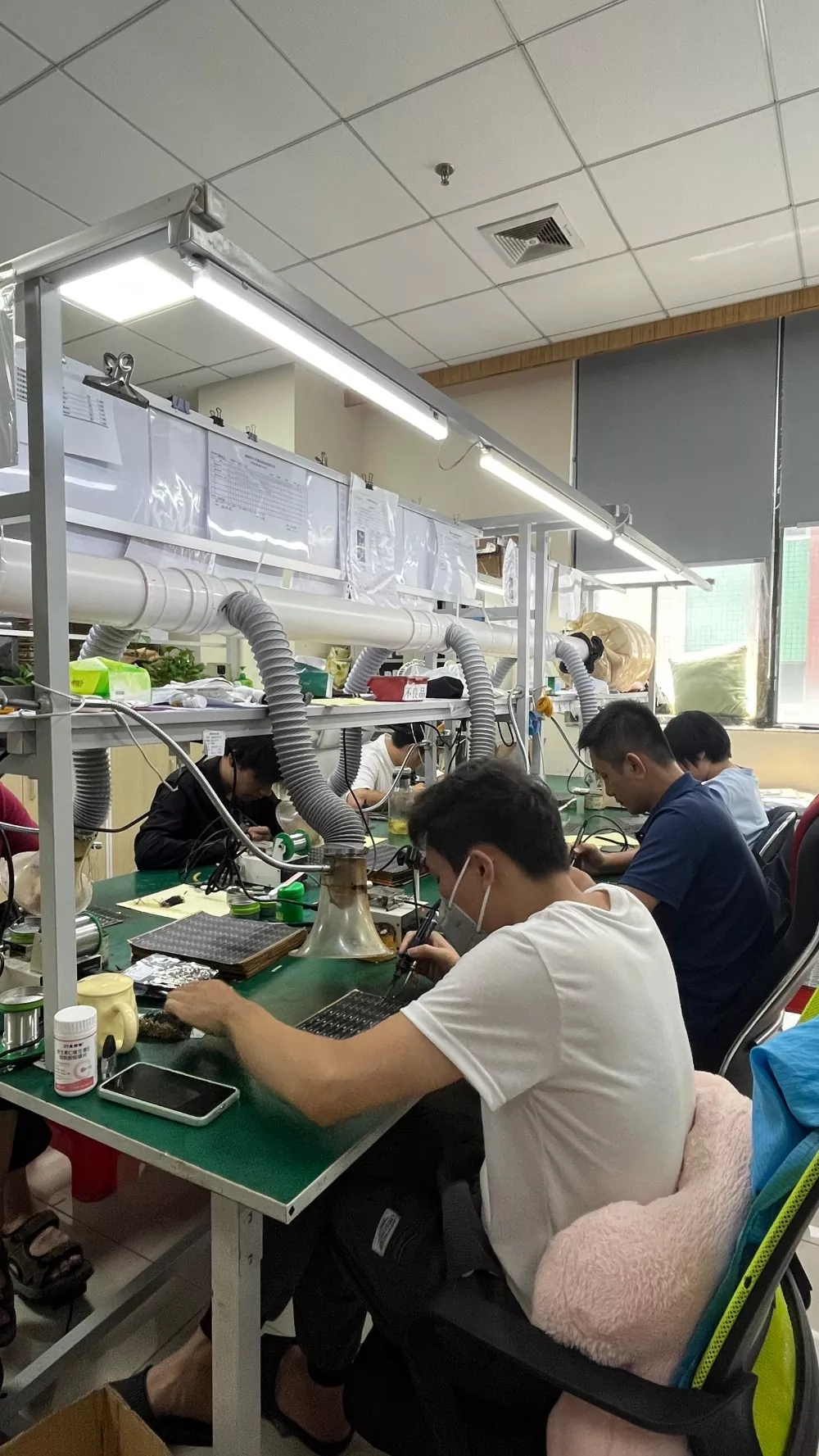

1. Прямые поставки с завода-изготовителя без наценок посредников. Собственная производственная линия обеспечивает резку FPC, армирование, клейкую основу и полную электрическую проверку. Конкурентные цены на оптовые заказы, поддержка долгосрочных рамочных поставок, подходит для проектов закупок полиции.

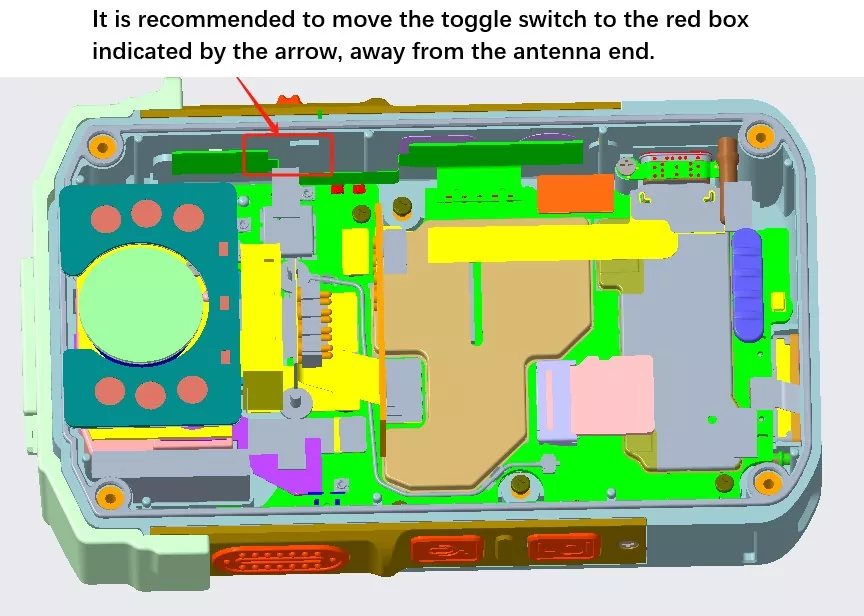

2. Специализируясь на индивидуальном снаряжении солдат, мы принимали активное участие в исследованиях и разработках на ранних стадиях и обладаем обширным опытом в массовом производстве и развертывании различных нательных камер и терминалов для одного солдата. Для новых проектов мы можем получить 3D-проекты, предоставить решения по компоновке антенны и ограничениям зазора, избежать конструктивных недостатков и снизить затраты на модификацию пресс-форм.

3. Гибкая настройка OEM/ODM поддерживает нестандартную резку FPC, длину устройства подачи, характеристики разъема и точную настройку диапазона частот; Доставка стандартного образца в течение 35 рабочих дней.

4. Полные возможности поддержки внешней торговли [Заполнитель изображения: Сбор сертификационных документов (CE, FCC, RoHS, ISO)] Компания имеет независимые права на импорт и экспорт и обладает полным набором квалификаций. Мы можем предоставить технические спецификации и отчеты об испытаниях на английском языке, поддержать торговые условия FOB Шэньчжэнь и связаться с зарубежными поставщиками и покупателями решений безопасности.

5. Комплексная техническая послепродажная поддержка: в случае аномалий сигнала 4G/5G во всем устройстве радиочастотные инженеры помогут определить основную причину (антенну, структуру или модуль), не спеша связывая проблему с проблемами антенны. Постоянное техническое сотрудничество обеспечивается на этапах тестирования образцов, опытного производства и массового производства.

Часто задаваемые вопросы

Вопрос 1: Можно ли использовать антенну камеры 4G/5G для ношения на теле вместе с модулем Wi-Fi?

О: Эта антенна предназначена для диапазонов сотовой связи 4G LTE/5G Sub6G. Если требуется функция Wi-Fi, рекомендуется настроить отдельную антенну Wi-Fi, поскольку использование одной и той же антенны может вызвать помехи и ухудшить качество сотовой связи.

Вопрос 2. Внутренняя полость нательной камеры имеет неправильную форму; поддерживает ли антенна нестандартную обрезку для соответствия таким формам?

A: Поддержка индивидуальной резки. Клиент предоставляет 3D-чертежи корпуса, и мы оцениваем доступное пространство, чтобы предложить дизайн формы, завершить прототипирование и провести реальные испытания на полную совместимость устройства.

Вопрос 3. Есть ли какие-либо другие способы закрепить антенну FPC, кроме использования клейкой основы?

Ответ: Для массового производства нательных камер с компактными корпусами основным методом является промышленное склеивание. Разъемы ЗИФ занимают значительное пространство и используются редко; Зажим винтов на участке проводника антенны строго запрещен, так как это может привести к повреждению антенны и выходу ее из строя при ударе.

Вопрос 4. Всегда ли плохой сигнал 4G/5G на нательной камере связан с проблемами качества антенны?

О: Не обязательно. Большинство проблем с сигналом возникают из-за недостаточного зазора, расположения антенн вблизи металлических источников помех, незакрепленных разъемов или отсутствия имитации человеческого тела. Инженеры могут воспроизвести условия эксплуатации, чтобы точно определить основную причину проблемы.

В5: Поддерживается ли заводской аудит? Могут ли квалификационные документы быть предоставлены третьим лицам?

О: Проверки фабрики на месте проводятся по предварительной записи. Доступны электронные версии ISO, RoHS, CE, FCC и отчетов об испытаниях партий; для участия в торгах на закупки в полиции могут быть предоставлены заверенные бумажные копии.

Информация о юридическом лице

Компания Shenzhen Qianmu Communication Technology Co., Ltd. уже более десяти лет занимается исследованием, разработкой и производством встроенных радиочастотных антенн, специализируясь на антеннах для нательных камер, носимых устройств и промышленных приложений IoT FPC. Объединяя исследования и разработки, производство и международную торговлю, компания предоставляет универсальные решения для радиочастотных антенн, включая образцы, разработку по индивидуальному заказу и крупномасштабные поставки, для интеграторов оборудования безопасности, брендов оборудования для правоохранительных органов и зарубежных ODM/OEM-клиентов.

Адрес компании: Комната 425, 443, 4-й этаж, здание A, Промышленный парк высоких технологий Хуафэн Чжигу Ханчэн, Авиационная дорога № 3, сообщество Санвэй, район Ханчэн, район Баоань, город Шэньчжэнь, провинция Гуандун Телефон: 0755-21633653 Электронная почта: qianmu188@126.com Услуги поддержки: бесплатное тестирование образцов, 3D-оценка структурной антенны для новых проектов, техническая поддержка радиочастот, полная сертификационная документация по экспорту/контролю.
