Панельная антенна

Что такое направленная плоская антенна

Наша настенная направленная плоская антенна 14DBI представляет собой узконаправленную антенну с высоким коэффициентом усиления, специально разработанную для создания сетей Wi-Fi на больших расстояниях внутри помещений, приема сигналов наружных базовых станций и усиления беспроводного сигнала. Сигналы обычных всенаправленных антенн распространяются на 360°, а расстояние передачи ограничено; Направленные антенны используют задние отражатели для сбора радиочастотных сигналов и концентрации радиочастотной энергии в одном направлении, что значительно расширяет возможности передачи на большие расстояния. Наша серийная внутренняя и наружная антенна двойного назначения имеет интегрированный герметичный пластиковый корпус, водонепроницаема и пыленепроницаема, поддерживает настенный монтаж, совместима с GSM, 4G, 5G, двухдиапазонным Wi-Fi, низкочастотным многодиапазонным Интернетом вещей 433, в стандартной комплектации поставляется с фидером с низкими потерями RG58 и имеет два обычных радиочастотных разъема: внутренний штырь SMA и штекер N. Это плоскопанельное антенное решение с самым высоким охватом в коммуникационной технике и проектах IOT.

Как работает антенна

Многие клиенты ошибочно полагают, что плоский дизайн предназначен только для внешнего вида. Однако направленная плоская антенна обеспечивает целенаправленную передачу и прием сигнала благодаря своей внутренней многослойной структуре. Принцип работы можно проверить с помощью профессионального испытательного оборудования, включая векторные анализаторы цепей, радиочастотные безэховые камеры и анализ электромагнитного моделирования.

1. Излучение генератора и принцип фокусировки луча металлического отражателя.

Внутренний генератор массива отвечает за передачу и прием радиочастотных сигналов. Металлический отражатель, расположенный позади генератора, отражает сигналы, излучаемые назад и вбок вперед, сужая ширину луча и улучшая концентрацию сигнала. Такая структура позволяет антенне достигать высокого коэффициента усиления до 14 дБи.

Измеренное сравнение: стандартная всенаправленная антенна 3 дБи обычно обеспечивает дальность передачи около 300 метров в открытой среде, тогда как направленная антенна 14 дБи может обеспечить стабильную дальность передачи более 1200 метров в тех же условиях.

2. Многополосная резонансная согласующая структура.

Внутренний генератор имеет многослотовую матрицу для достижения широкой частотной совместимости. Он поддерживает несколько диапазонов частот беспроводной связи, включая сотовые сети 700–960 МГц, Wi-Fi 2,4 ГГц/5,8 ГГц и приложения IoT 433 МГц. Одна антенна может поддерживать различные беспроводные устройства без частой замены, что помогает сократить затраты на складские запасы и упростить управление проектированием.

3. Передача сигнала с низкими потерями с помощью фидерного кабеля RG58.

В антенне используется коаксиальный фидерный кабель RG58 с двухслойной экранирующей структурой для уменьшения потерь сигнала во время передачи. Даже при увеличенных расстояниях прокладки кабеля коэффициент стоячей волны остается стабильным, что предотвращает значительное затухание сигнала, вызванное прокладкой проводов на большие расстояния.

4. Конструкция защиты от помех на открытом воздухе

Корпус изготовлен из огнестойкого материала ABS и имеет герметичную конструкцию для защиты внутренних компонентов от дождя, пыли и промышленных электромагнитных помех. Такая конструкция предотвращает окисление генератора и дрейф характеристик сигнала во время длительной работы на открытом воздухе.

Часто задаваемые вопросы

Вопрос 1: Можно ли заменить длину облучателя и ВЧ-разъем направленной плоской антенны?

О: настройка поддерживается. Стандартные антенные фидеры могут быть настроены на любую длину от 1 метра до 15 метров. Разъемы SMA «папа» и «мама», головка N, BNC при необходимости можно заменить. При больших заказах ЛОГОТИП на корпусе может быть нанесен методом шелкографии для индивидуальной настройки.

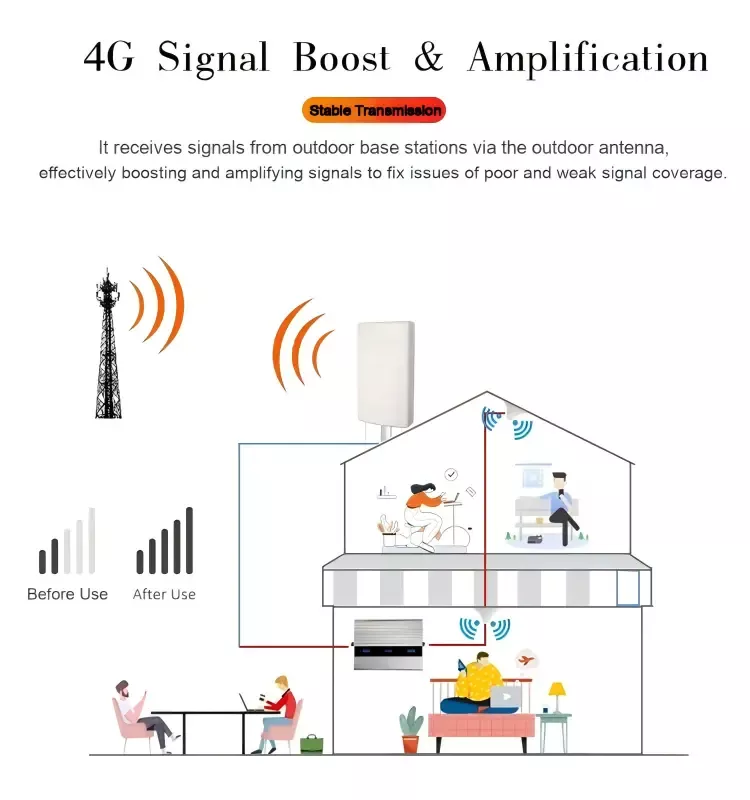

В2: Можно ли использовать эту плоскую антенну как усилитель сигнала 4G и мост Wi-Fi?

А: Точно. Наша антенна охватывает несколько диапазонов GSM/4G/5G/2,4G/5,8G и совместима с ретрансляторами сигналов, беспроводными мостами и устройствами передачи данных 433 iot. Один комплект антенн совместим с несколькими инженерными устройствами.

В3: Будут ли металлические стены и стальные конструкции влиять на сигналы антенны?

Ответ: Металлические листы могут отражать и экранировать радиочастотные сигналы. При установке передняя излучающая поверхность антенны должна избегать больших площадей металлического экранирования. Если этого избежать невозможно, можно добавить дополнительную антенну для приема сигналов в разных точках, а инженеры предоставить план настройки точки.

В4: Как решить проблему, связанную с тем, что фидерное соединение подвержено попаданию воды и короткому замыканию при длительном использовании на открытом воздухе в сезон дождей?

О: После установки оберните водонепроницаемой изолентой место металлического соединения. Наружную антенну, установленную на столбе, также можно оснастить модернизированным водонепроницаемым соединением, чтобы полностью предотвратить разрушение соединения дождевой водой.
