Наушники Wi-Fi-антенна

Антенна для наушников WiFi — это компактная, легко адаптируемая антенна беспроводной связи, которая служит основным аппаратным обеспечением, позволяющим наушникам подключаться к Wi-Fi, передавать звук высокой четкости по беспроводной сети, выполнять облачные обновления прошивки и обеспечивать синхронизацию аудио и видео с малой задержкой. В отличие от обычных внешних антенн или стандартных антенн Bluetooth, эта специальная Wi-Fi-антенна для наушников была специально оптимизирована для ограниченного пространства наушников-вкладышей, экранирования металлического корпуса, тесного износа, вызывающего помехи сигналу, и сложных условий приема сигнала в помещении. Он имеет меньший форм-фактор, более сильную защиту от помех и превосходную способность проникновения сигнала.

Как опытный производитель Wi-Fi-антенн для наушников, мы отошли от универсального подхода к конструкции антенны. Вместо этого мы концентрируемся на уникальных вариантах использования наушников, разрабатывая легкие, высокосовместимые и стабильные решения для выделенных антенн. Эти продукты эффективно решают распространенные в отрасли проблемы, такие как отключения, задержка, искажения звука и слабая мощность сигнала, которые обычно возникают при использовании стандартных антенн в наушниках. Наши антенны широко совместимы со всеми типами устройств, включая потребительские аудиовизуальные наушники, игровые киберспортивные гарнитуры, деловые накладные наушники с шумоподавлением и образовательные наушники для прослушивания.

Основной принцип работы

Основной принцип работы Wi-Fi-антенны для наушников основан на технологии РЧ-преобразования электромагнитных волн и принципах резонансного согласования, которые интегрируются с РЧ-схемой устройства для наушников для достижения двунаправленной передачи сигнала. Это обеспечивает высокую эффективность, низкое энергопотребление, стабильность и надежную защиту от помех на протяжении всей работы. Рабочий процесс состоит из двух основных модулей: передачи и приема сигналов, отличающихся четкими принципами, отработанной технологией и точно проверяемыми характеристиками.

1. Принцип передачи сигнала. Основная плата наушников преобразует аудиоданные и команды управления в высокочастотные электрические сигналы, которые передаются через точно согласованную схему импеданса на антенну Wi-Fi наушников. Внутри антенны многослойная микрополосковая резонансная структура преобразует электрические сигналы в двухдиапазонные электромагнитные волны 2,4 ГГц/5 ГГц, излучающие всенаправленно, обеспечивая беспроводной обмен данными между наушниками и маршрутизаторами, компьютерами или мобильными устройствами.

2. Принцип приема сигнала: сигналы электромагнитных волн Wi-Fi, излучаемые внешними устройствами, полностью улавливаются антенной Wi-Fi наушников. Эти сигналы проходят через резонансную полость антенны, которая фильтрует соответствующую полосу частот и устраняет шумовые помехи. Затем электромагнитные волны преобразуются обратно в высокочастотные электрические сигналы и передаются на чип декодирования наушников, где принимаются и декодируются команды аудио и данных.

Мы оптимизировали расположение зазора антенны и метод поляризации для решения проблем экранирования сигнала, вызванных металлическими оголовьями, батареями и аудиодрайверами в наушниках. Это позволяет антенне поддерживать высокую эффективность излучения даже в компактном закрытом корпусе, достигая измеренного коэффициента потерь сигнала менее 8%, что значительно превосходит стандартные отраслевые стандарты антенн.

Совместимый диапазон устройств

Как профессиональный поставщик Wi-Fi-антенн для наушников, наша продукция обеспечивает отличную совместимость, поддерживая 99% беспроводных наушников-вкладышей, представленных в настоящее время на рынке. Они охватывают широкий спектр сценариев и категорий устройств. Совместимые модели перечислены ниже:

• Игровая гарнитура: поддерживает сеть Wi-Fi 6 с низкой задержкой, совместима с ПК и игровыми консолями для синхронизации звука и видео.

• Аудиовизуальные наушники высокой четкости: домашние беспроводные наушники Hi-Fi, аудиовизуальные наушники с шумоподавлением и гарнитуры, совместимые с домашним кинотеатром.

• Наушники для бизнес-офиса: беспроводные гарнитуры для удаленных совещаний, офисные наушники с шумоподавлением и наушники, предназначенные для онлайн-занятий.

• Образовательная гарнитура: наушники для обучения прослушиванию в кампусе, беспроводные гарнитуры для онлайн-обучения.

• Умные носимые головные уборы: умные наушники с возможностью подключения к Wi-Fi и иммерсивные VR-совместимые аудионаушники.

• Промышленная гарнитура: беспроводные гарнитуры для связи в мастерских и гарнитуры Wi-Fi с шумоподавлением для проверки оборудования.

Пользовательские Wi-Fi-антенны для наушников также могут быть разработаны в соответствии с размерами материнской платы устройства клиента, структурой шасси и требованиями к полосе частот, поддерживая персонализированные конфигурации, такие как нестандартные размеры, специальные импедансы и направленное излучение, удовлетворяя разнообразные производственные потребности различных производителей.

Преимущество дифференциации

Обычные антенны для наушников, представленные на рынке, часто страдают от слабого сигнала, частых отключений, высокой задержки, большого размера и восприимчивости к помехам. Являясь ведущим производителем Wi-Fi-антенн для наушников, мы неоднократно оптимизировали нашу продукцию для решения этих проблем отрасли, предоставляя пять основных преимуществ: реальная производительность значительно превосходит конкурентов.

Двухдиапазонное полное покрытие, плавная передача без задержек

1. Поддерживает двухдиапазонную передачу Wi-Fi на частотах 2,4 ГГц и 5 ГГц, совместимую с протоколами Wi-Fi 4/5/6. Диапазон 2,4 ГГц обеспечивает надежное проникновение через стену и идеально подходит для домашнего и офисного использования на больших расстояниях; Диапазон 5 ГГц обеспечивает более широкую полосу пропускания и меньшие помехи, обеспечивая низкую задержку передачи видео и аудио (всего 15 мс) при реальных испытаниях, что полностью отвечает жестким требованиям игр и мультимедиа высокой четкости, устраняя проблемы с задержкой звука и синхронизацией аудио-видео.

2. Компактный и тонкий дизайн, легко вписывается в устройство, не оказывая давления на него.

Благодаря использованию технологии многослойной керамической интеграции LTCC общая толщина антенны составляет всего 0,8 мм, что делает ее компактной и не требующей большого свободного пространства. Он идеально вписывается в ограниченное внутреннее пространство наушников, не занимая места для батарей, материнских плат или аудиодрайверов, и не увеличивает вес устройства, обеспечивая легкость ношения.

3. Отличная защита от помех и высокая стабильность сигнала.

Оптимизированный угол излучения антенны и структура экранирования позволяют эффективно избежать помех сигнала, вызванных металлическим корпусом, литиевой батареей и динамиком наушников. В ходе реальных испытаний в сложных электромагнитных условиях (например, при подключении нескольких устройств и плотных маршрутизаторах) уровень стабильности сигнала достиг 99,6 % без каких-либо отключений, скачков частоты или шумовых помех.

4. Низкое энергопотребление и высокий коэффициент усиления для увеличения срока службы батареи.

Усиление антенны оптимизировано до 2,5 дБи с эффективностью излучения ≥92%, что значительно повышает чувствительность приема сигнала при сохранении чрезвычайно низкого энергопотребления. Наушники, оснащенные этой антенной, могут продлить срок службы батареи на 12–18 % в режиме подключения Wi-Fi, что эффективно продлевает время использования устройства.

5. Высокая совместимость и простота установки, массовое производство без проблем.

Стандартизированная конструкция для поверхностного монтажа, совместимая с автоматизированными процессами размещения SMT, обеспечивает удобную установку и стабильную пайку с высоким выходом выхода до 99,8%. Поддерживает массовое производство и крупномасштабные поставки, а также предлагает настраиваемые конфигурации контактов, размеры и параметры импеданса для соответствия различным производственным линиям наушников разных брендов.

Подробные технические характеристики

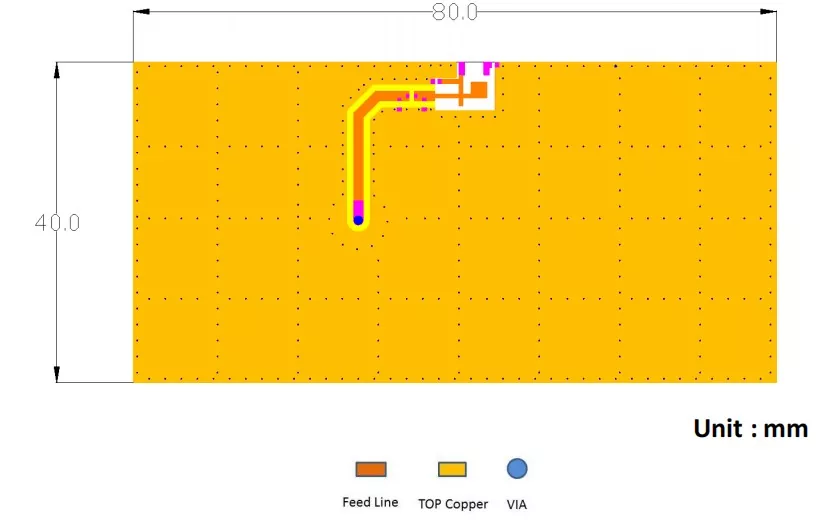

Рекомендуемый размер оценочной платы образца печатной платы

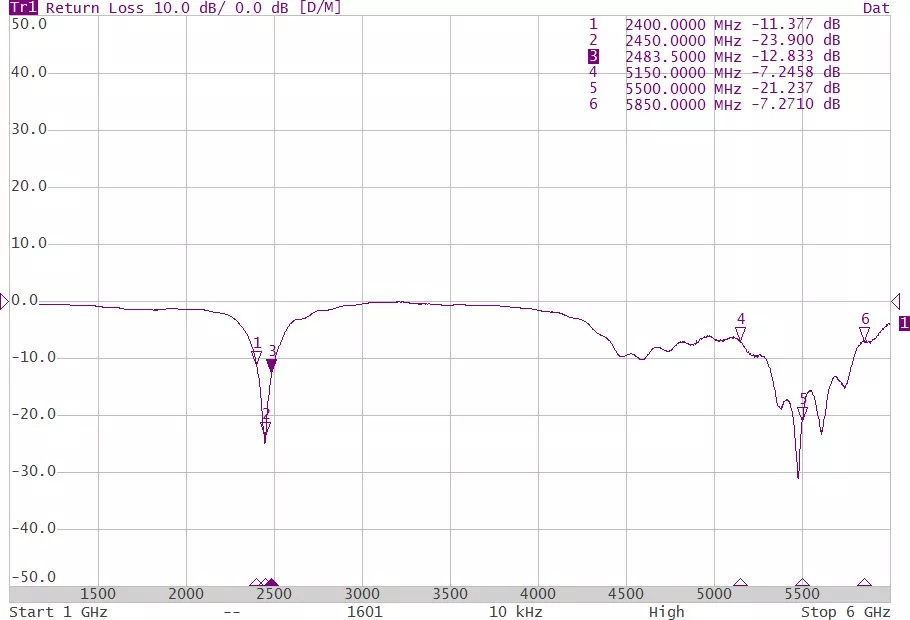

Обратные потери результатов измерений

Преимущества продукта по сравнению с конкурентами

Руководство по установке и использованию с иллюстрациями

Эта Wi-Fi-антенна для наушников имеет стандартизированную конструкцию для поверхностного монтажа, совместимую с автоматическим размещением SMT и ручной пайкой. Он прост в установке и легко адаптируется, имеет четкие и понятные инструкции по установке:

1. Подготовка перед установкой

Очистите место установки материнской платы наушников, чтобы на поверхности не было масла, пыли и мусора. Убедитесь, что зазор вокруг материнской платы составляет не менее 3 мм и находится вдали от металлических компонентов, батарей и защитных крышек, чтобы избежать помех сигнала. Подготовьте такие инструменты, как паяльная станция с постоянной температурой, паяльная паста и антистатический пинцет, и выполняйте все операции, соблюдая соответствующие антистатические меры предосторожности.

2. Установка пайки для поверхностного монтажа

Точно совместите антенну с предварительно установленной площадкой на материнской плате и закрепите ее на месте с помощью антистатического пинцета. Используйте паяльную станцию ​​с постоянной температурой (с контролируемой температурой в пределах 320–350°C) для ручной пайки или используйте автоматизированное оборудование SMT для пакетного монтажа. После пайки проверьте паяные соединения, чтобы убедиться, что они заполнены, нет холодной пайки, недостающих соединений или перемычек, что гарантирует стабильное соединение цепи.

3. Фиксация и обнаружение позиции

Закрепите антенну в открытой части корпуса наушников, избегая металлического оголовья и динамика. После установки подключите устройство для тестирования сигнала, проверки скорости Wi-Fi-соединения, уровня сигнала и параметров задержки. Если никаких отклонений не обнаружено, устройство можно использовать в обычном режиме.

4. Меры предосторожности при использовании

Не сгибайте керамический корпус антенны при установке, так как это может повредить внутреннюю резонансную структуру. Избегайте установки металлических компонентов вокруг антенны, чтобы предотвратить экранирование сигнала. При обычном использовании держите антенну вдали от высоких температур и влажной среды, чтобы продлить срок ее службы.

Часто задаваемые вопросы

В1: поддерживает ли эта Wi-Fi-антенна для наушников WiFi 6?

О: Полностью поддерживаемый продукт совместим со всем спектром протоколов WiFi4, WiFi5 и WiFi6, обеспечивая двухдиапазонное покрытие на частотах 2,4 ГГц и 5 ГГц, отвечая требованиям высокого класса подключения новейших интеллектуальных беспроводных наушников.

В2: Можно ли настроить антенну в соответствии с размерами материнской платы наушников?

О: Поддерживается полноразмерная настройка, включая размер, тип контакта, параметры импеданса, угол излучения и совместимость диапазонов частот. Команда исследований и разработок может быстро разрабатывать решения и производить прототипы для испытаний на основе структуры оборудования заказчика.

В3: Каков срок гарантии на продукцию и как решаются проблемы с качеством?

О: На всю продукцию предоставляется гарантия сроком на один год. Перед отправкой с завода каждое изделие проходит полную проверку. В случае проблем с качеством, не связанных с человеком, клиенты могут воспользоваться бесплатной заменой или ремонтом. В случае дефектов партии возможен полный возврат средств и обмен, что обеспечивает комплексную защиту прав клиента на протяжении всего процесса.

В5: Являетесь ли вы прямым поставщиком фабрики и поддерживаете ли вы международные торговые заказы?

О: мы являемся прямым производителем и производителем Wi-Fi-антенн для наушников, без посредников. Мы обладаем полной экспортной квалификацией и многолетним опытом обработки заказов международной торговли, обеспечивая полную таможенную очистку и сертификационную документацию.
