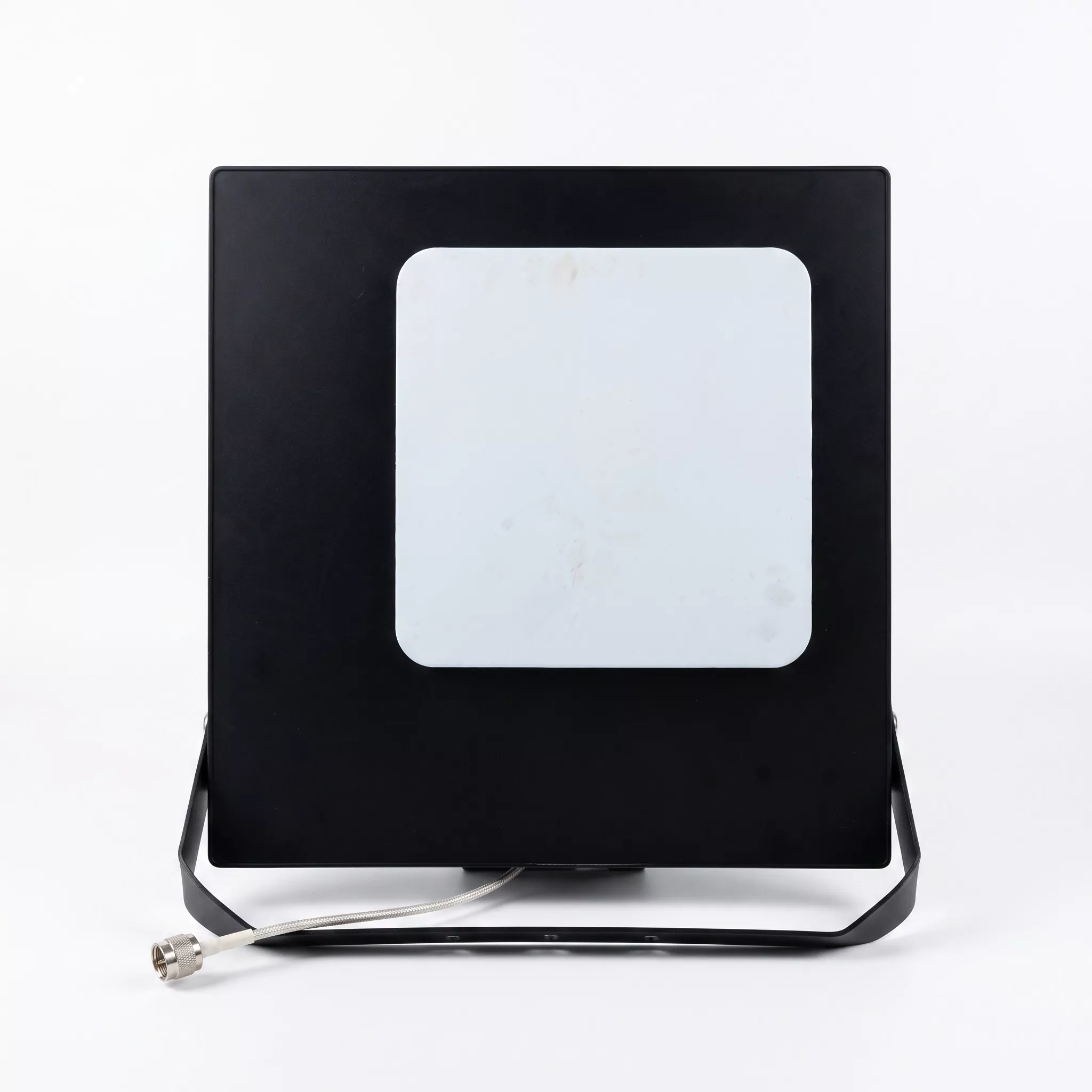

Прожекторная антенна

Антенна прожектора, также известная как декоративная антенна прожектора или замаскированная антенна базовой станции прожектора, представляет собой наружную направленную внешнюю антенну связи. Его корпус точно повторяет конструкцию прожекторов наружного освещения, интегрируя внутри корпуса лампы радиочастотные блоки 4G/5G, что позволяет сочетать передачу и прием сигнала с улучшением городского ландшафта. Оно устраняет необходимость в дополнительных сигнальных башнях и может быть установлено на крышах, фасадах зданий или платформах, принципиально решая общие проблемы, такие как визуальная помеха и ограничения собственности на доступ к строительным объектам, связанные с традиционными антеннами. Эта антенна от Qianmu Communications представляет собой широкополосную направленную антенну базовой станции с двойной поляризацией, служащую основным радиочастотным компонентом, специально разработанным для совместных проектов с глубоким покрытием внутри и снаружи. В отличие от простых имитаций, доступных на рынке, наша антенна имеет оптимизированную электромагнитную изоляцию внутри своей полости, гарантируя, что корпус лампы не будет препятствовать радиочастотному излучению. Он обеспечивает превосходную маскировочную эстетику и высокие радиочастотные характеристики, что делает его пригодным для проектов модернизации коммуникационной инфраструктуры по всему миру.

Принцип работы

1. Основные принципы передачи и приема сигналов.

Вся антенна прожектора состоит из четырех основных компонентов: блока радиочастотного излучения, металлической отражающей задней панели, водонепроницаемого камуфляжного корпуса и двойных разъемов N-типа.

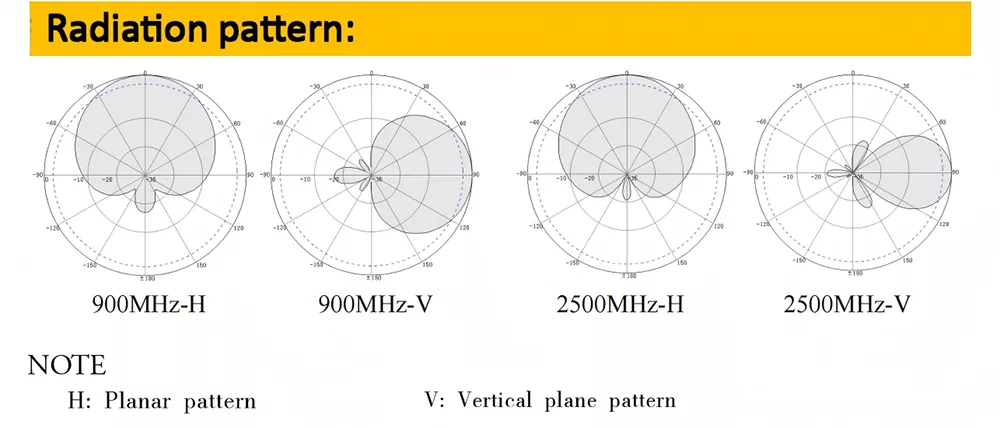

①Передача сигнала: Устройство RRU выводит радиочастотные электрические сигналы, которые передаются через два разъема N-K на внутренние алюминиевые излучающие элементы внутри антенны. Эти сигналы преобразуются в электромагнитные волны в диапазоне 698–3600 МГц с помощью резонансных полостей, а затем излучаются наружу через горизонтально направленный луч под углом 65°, точно охватывающий этажи целевого здания.

②Прием сигнала: восходящие электромагнитные волны, излучаемые мобильными телефонами и устройствами Интернета вещей внутри здания, улавливаются антенной во всех направлениях. Отражатель собирает и фильтрует сигналы помех, преобразуя электромагнитные волны в электрические сигналы, которые передаются обратно на оборудование базовой станции, тем самым осуществляя двунаправленную связь.

2. Камуфляжная оболочка с оптимизированным сердечником для незатухания сигнала.

В большинстве недорогих антенн используются стандартные пластиковые корпуса, в результате чего радиочастотные потери превышают 15 %, что приводит к слабым сигналам и низкой скорости сети на границах ячеек. Фабрика Qianmu Communications независимо разработала модифицированный прозрачный волновой корпус UABS, лабораторные измерения которого показали потери радиочастотных сигналов всего лишь 6,2%. В сочетании с многослойной алюминиевой решеткой излучения он позволяет избежать эффекта экранирования, вызванного металлическими кронштейнами в обычных корпусах, обеспечивая увеличение скорости нисходящей сети на 30% в тех же условиях. Необработанные данные измерений векторных анализаторов цепей доступны по запросу.

Технические характеристики

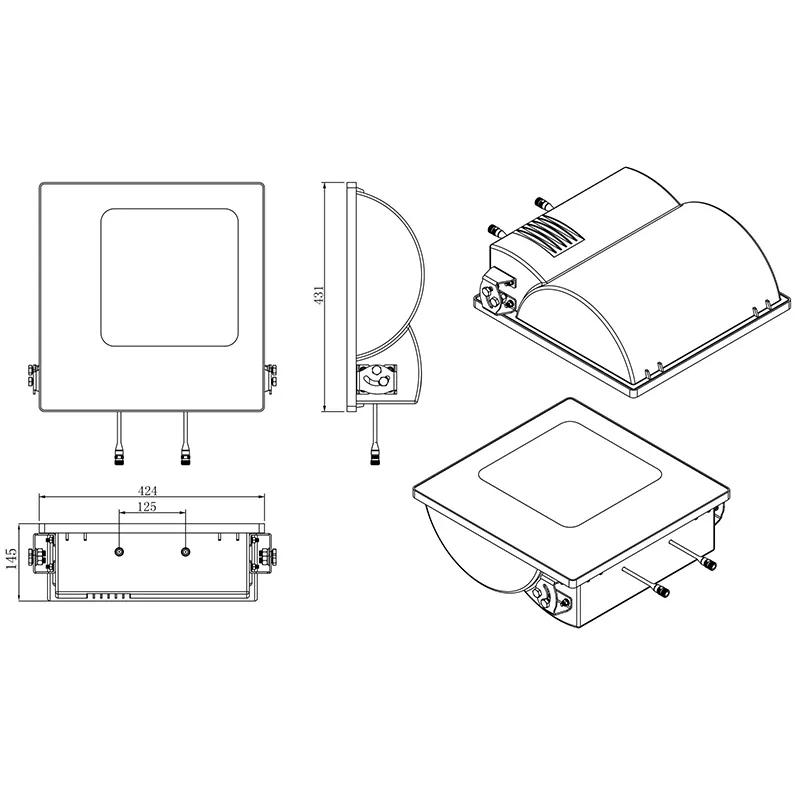

Механические структурные параметры

Руководство по покупке и выбору

1. Расставьте приоритеты в подтверждении покрытия полосы частот. Для основного диапазона 5G в Китае 3,5 ГГц важно выбрать широкополосные прожекторные антенны, поддерживающие диапазон 1710–3600 МГц. Старые антенны с максимальной частотой 2700 МГц не могут поддерживать текущие сети 5G и позже потребуют полной замены, что значительно увеличит стоимость проекта.

2. Проверьте действительные радиочастотные параметры и отклоните вводящие в заблуждение спецификации. Перед покупкой потребуйте от поставщиков предоставить измеренные кривые векторного анализатора цепей для одной и той же модели, сосредоточив внимание на проверке трех ключевых показателей: усиления, КСВН и соотношения фронт-сигнал. Представленные на рынке недорогие продукты часто завышают выгоду, в результате чего фактическое расстояние покрытия сокращается более чем на 40%.

3. Особое внимание к защите и материалам на открытом воздухе. В прибрежных районах с частыми дождями и тайфунами необходимо использовать литые под давлением алюминиевые вибраторы в сочетании с атмосферостойкими корпусами UABS. Вибраторы из тонкого листового железа и обычные пластиковые корпуса через 1-2 года подвергаются коррозии и проникновению воды, что со временем приводит к чрезвычайно высоким затратам на техническое обслуживание.

4. Выбирайте производителей, обладающих собственными научно-исследовательскими и производственными возможностями. Посредникам не хватает исследований и разработок, контроля качества, они не могут обеспечить настройку, отчеты об испытаниях или послепродажную техническую поддержку. Прямое сотрудничество с оригинальными производителями обеспечивает синхронизированные поставки вспомогательных материалов, индивидуальные параметры, быстрое послепродажное обслуживание и стабильную доставку при больших объемах заказов.

Часто задаваемые вопросы

В1: Какие диапазоны частот связи полностью покрывает эта антенна прожектора? Поддерживает ли он 5G?

О: Антенна работает в диапазонах частот 698–960 МГц и 1710–3600 МГц, полностью совместима со всеми диапазонами 2G GSM, 3G UMTS и 4G LTE. Он поддерживает основные внутренние диапазоны 5G NR N41/N78, а также основные диапазоны 5G в зарубежных странах. Одно развертывание обеспечивает совместное покрытие 4G+5G без необходимости поэтапной замены антенны.

В2: поддерживает ли он настройку OEM/ODM? Какие параметры можно изменить?

О: Как фабрика у источника, мы предлагаем услуги по полной настройке: регулируемое усиление антенны, ширину луча, тип разъема (N / 4,3-10), цвет корпуса и шелкографический логотип на корпусе. Для специальных узкополосных зарубежных проектов наша группа исследований и разработок может перенастроить радиочастотный генератор.

В3: Поддерживает ли компания выездные заводские проверки? Может ли он предоставить квалификационные документы?

Ответ: Компания Shenzhen Qianmu Communication Technology Co., Ltd. предлагает посетителям экскурсии по заводу по предварительной записи за день, что позволяет получить доступ к производственному объекту, производственным линиям и радиочастотной лаборатории. Полные сертификаты ISO, CE, FCC и RoHS, а также протоколы испытаний третьих сторон доступны бесплатно в электронном формате; Для целей торгов могут быть предоставлены оригинальные печатные копии с официальными печатями.
