Гибкие антенны для наушников представляют собой миниатюрные компоненты радиочастотного приемопередатчика, в основе которых используются гибкие подложки PI/LCP с проводящими диаграммами направленности, сформированными путем травления. Они специально разработаны для наушников-вкладышей TWS Bluetooth, полноразмерных беспроводных наушников и наушников с костной проводимостью и компактными внутренними полостями. В отличие от жестких печатных плат или пружинных антенн, гибкие антенны для наушников обладают превосходной гибкостью и ультратонкими профилями, что позволяет им прилегать к внутренним стенкам корпусов наушников, боковым сторонам аккумулятора и ногам ушей неправильной формы. Это эффективно решает такие проблемы, как ограниченное пространство полости и затруднение прохождения сигнала, вызванное металлическими конструкциями.

Компания Shenzhen Qianmu Communication Technology Co., Ltd., являющаяся производителем антенн в Шэньчжэне, полагается на свою собственную радиочастотную лабораторию для постоянного совершенствования решений по проектированию антенн для наушников и является надежным поставщиком для наушников многих марок.

Принцип работы

По сути, это миниатюрные плоские компоненты радиочастотного излучения. Высокочастотные электрические сигналы от беспроводного аудиомодуля передаются в излучающую схему антенны, которая посредством электромагнитной индукции преобразует их в электромагнитные волны. Одновременно антенна улавливает внешние электромагнитные волны Bluetooth и преобразует их обратно в электрические сигналы для передачи на основной чип управления, обеспечивая двунаправленную передачу аудиоданных между смартфонами и наушниками. Чтобы оптимизировать производительность в сценариях использования наушников, мы усовершенствовали точку питания антенны и конструкцию согласования заземления, чтобы уменьшить потери на поглощение сигнала, вызванные воздействием головы человека. Реальный тестовый пример: для тех же наушников TWS замена стандартной пружинной антенны на нашу гибкую антенну для наушников Qianmu увеличила расстояние стабильного соединения через стену с 3,2 м до 6,1 м, снизив вероятность отключения на 72 % (данные испытаний собраны в безэховой камере с реальным человеческим телом; отчеты испытаний доступны по запросу).

Список совместимых устройств

Эта гибкая антенна для наушников широко совместима с различными беспроводными аудиотерминалами:

1. Беспроводные Bluetooth-наушники TWS True (вкладыши, полувкладыши)

2. Наушники Bluetooth с открытой спиной, наушники с воздушной проводимостью.

3. Беспроводные наушники костной проводимости, Bluetooth-наушники с шейным ремешком.

4. Вспомогательные наушники для приема звука, беспроводные наушники в стиле слухового аппарата.

5. Компактная гарнитура, портативные беспроводные наушники со встроенным решением для модификации.

Ключевые моменты продажи

1. Ультратонкий и гибкий, предназначен для установки наушников в сложенном виде.

Доступный толщиной 0,12–0,3 мм, с минимальным радиусом изгиба ≤1,5 ​​мм, он выдерживает десятки тысяч циклов изгиба без растрескивания или расслоения меди. Его можно прикрепить к ножкам наушников, боковым сторонам аккумулятора или изогнутым внутренним стенкам корпусов, что устраняет необходимость в плоских участках печатной платы и помогает инженерам-строителям уменьшить размер наушников.

Реальное фото: Испытание антенны на многоугольный изгиб в реальном времени

2. Стабильная радиочастотная производительность уменьшает отключения и задержку.

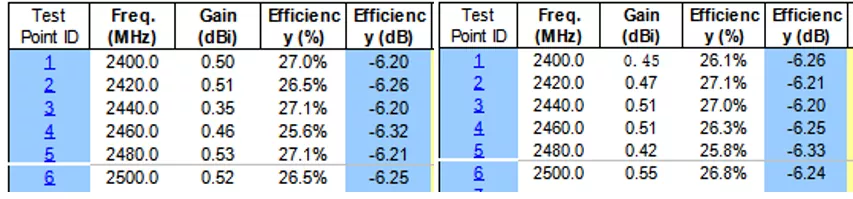

Команда Qianmu Communications RF завершила моделирование согласования импеданса раньше запланированного срока, добившись КСВ антенны для наушников <1,8 и высокой эффективности излучения сигнала. Это эффективно снижает затухание сигнала, вызванное засорением головы во время ношения, уменьшая заикание звука при беге и поездках на работу.

3. Оснащен высокотемпературной клейкой основой для легкой автоматизированной сборки.

Задняя часть антенны покрыта термостойким двусторонним клеем, позволяющим быстро и надежно прикрепить антенну, просто сняв защитную пленку — никаких зажимов или винтов не требуется. Эта конструкция идеально подходит для быстрой сборки на заводских производственных линиях, сокращая трудозатраты при установке.

4.Высокая индивидуализация (преимущество прямых поставок с фабрики)

Как китайский производитель антенн для наушников, мы поддерживаем настройку 外形轮廓 (外形), настройки диапазона частот (в основном Bluetooth 2,4 ГГц, с возможностью расширения), длины провода, типа разъема (U.FL, луженые контакты) и материала подложки (PI для эконом-класса / LCP для высокого класса). Мы предлагаем типовое производство для небольших партий и надежные сроки поставки для крупных заказов.

5. Строгий контроль качества, высокая последовательность

Каждая партия антенн для наушников проходит отбор проб и тестирование в радиочастотной безэховой камере, а также испытания на циклическое воздействие при высоких и низких температурах и испытания на старение при изгибе, что исключает различия в характеристиках партий и делает их пригодными для долгосрочного массового производства фирменных наушников.

Технические характеристики

Гибкая антенна для наушников в сравнении с распространенными в отрасли антенными решениями

Многие производители наушников испытывают затруднения при выборе антенн, разрываясь между пружинными антеннами, антеннами с жесткой печатной платой и керамическими антеннами. Основываясь на реальных испытаниях тысяч проектов наушников, мы составили четкое и интуитивно понятное сравнение:

Если ваши наушники имеют ограниченное внутреннее пространство, неправильную форму корпуса или требуют высокой стабильности массового производства, гибкая антенна для наушников является оптимальным решением. Как оригинальный производитель, базирующийся в Шэньчжэне, компания Qianmu Communications может быстро оптимизировать конструкцию антенны в соответствии с вашим прототипом.

Радиочастотное испытательное оборудование безэховой камеры

Как выбрать правильную гибкую антенну для наушников

Многие инженеры по закупкам наушников часто допускают ошибки при выборе модели. Основываясь на многолетнем опыте работы с поставщиками, мы выделили четыре ключевых критерия выбора:

1. В первую очередь проверьте доступное внутреннее пространство внутри наушника и предоставьте трехмерные чертежи длины, ширины, высоты и структуры полости. Оценим максимальные размеры антенны и допустимые площади изгиба. Не покупайте стандартные готовые антенны напрямую, так как это с высокой вероятностью приведет к ухудшению качества сигнала.

2. Четко определите цели использования окружающей среды. Для продуктов, предназначенных для спортивных наушников и наушников для активного отдыха, выберите версии, оптимизированные по устойчивости к изгибу и вибрации; для экспортной продукции заранее подтвердите требования экологической сертификации целевого рынка.

3. Обратите внимание на услуги поддержки радиочастотной настройки — простая покупка гибкой антенны для наушников не гарантирует удобство использования! Без надлежащего согласования и настройки антенны даже самые лучшие материалы могут привести к снижению производительности. Выбирайте производителя со штатными радиочастотными инженерами, а не просто посредника.

4. Отправьте нам образец для тестирования перед размещением официального заказа. Мы изготовим прототипы антенн для испытаний на месте заказчиком. Массовое производство начнется только после успешных испытаний, что сведет к минимуму риски разработки.

Часто задаваемые вопросы

В1: Поддерживает ли антенна наушников индивидуальный размер?

О: Да, мы поддерживаем настройку. Как фабрика, мы можем формовать и настраивать внешние размеры, длину провода и тип разъема в соответствии с внутренней структурой наушников. Вы можете предоставить 2D/3D чертежи, и мы оценим дизайн и изготовим образцы.

В2: Каков минимальный объем заказа (MOQ) антенн для наушников?

О: стандартные антенны для наушников на складе с низким минимальным объемом заказа; Изготовленные на заказ образцы доступны в небольших количествах, а минимальный объем заказа для заказов массового производства может быть согласован. Не стесняйтесь обращаться в наш отдел продаж по вопросам.

В3: Можете ли вы предоставить отчет о радиочастотных испытаниях антенны?

А: Да. Каждая партия продукции поставляется с данными заводских испытаний, и по запросу клиента мы также можем предоставить отчеты о проверках третьих сторон, обеспечивая полную отслеживаемость документации.

В4: Может ли антенна наушников быть совместима с модулем Bluetooth 5.3?

О: Полностью совместим. Гибкая антенна для наушников работает в стандартном диапазоне 2,4G ISM и совместима со всей серией аудиомодулей Bluetooth 5.0/5.1/5.2/5.3.

В5: Какие документы могут быть предоставлены для экспорта продукции?

О: Мы можем предоставить счета-проформы, упаковочные листы, отчеты RoHS и CE, бизнес-лицензии и другие документы для удовлетворения требований таможенного оформления в различных странах.
