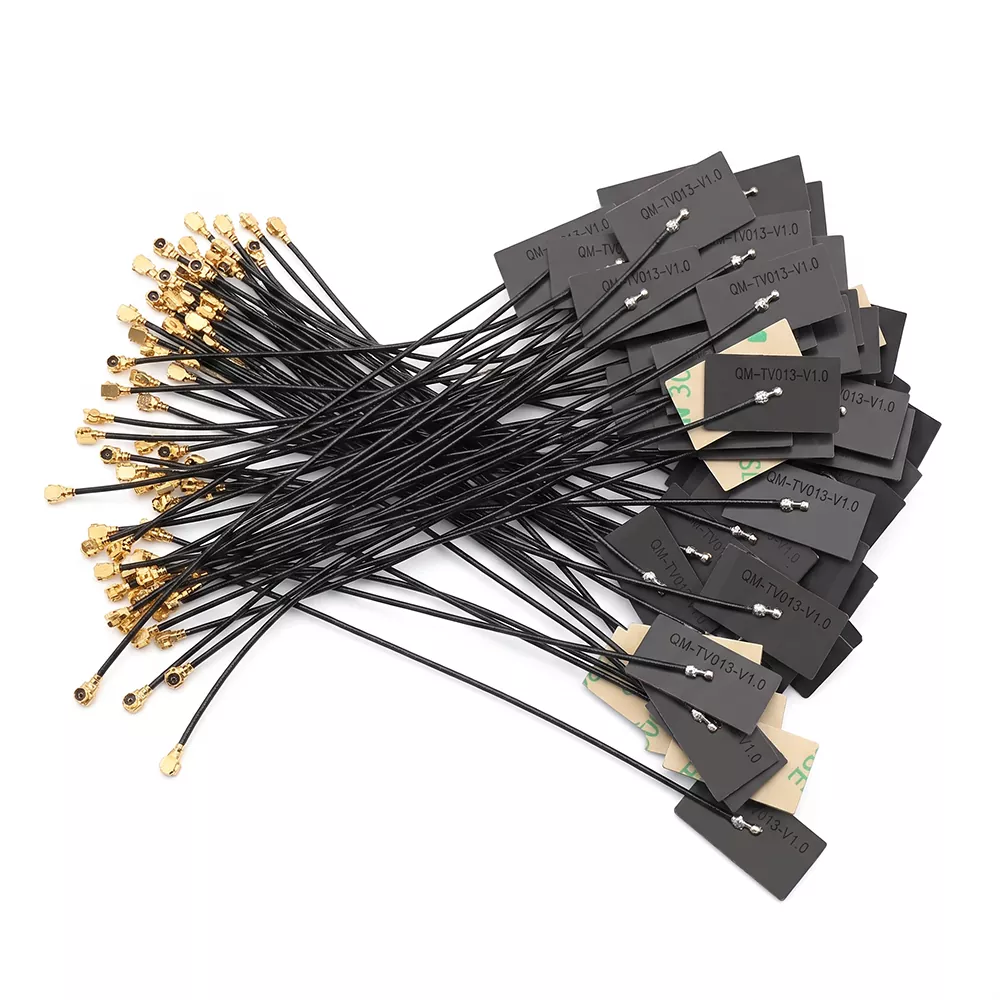

Цифровая фоторамка WiFi-антенна

Что такое WiFi-антенна цифровой фоторамки

Антенна WiFi для цифровой фоторамки — это специализированная антенна радиочастотного приемопередатчика, разработанная специально для интеллектуальных облачных фоторамок, фоторамок для коммерческой рекламы и домашних электронных фоторамок. Она специально разработана с учетом внутренней структуры фоторамок, минимизирует электромагнитные помехи и отвечает требованиям низкого энергопотребления, что отличает ее от стандартных универсальных антенн Wi-Fi.

После установки стандартные антенны легко экранируются экранами, аккумуляторами и материнскими платами, что приводит к ухудшению качества сигнала, частым отключениям и задержкам при удаленной передаче изображения. Он был оптимизирован с помощью электромагнитного моделирования и специально разработан с учетом компактного внутреннего пространства 7–15,6-дюймовых рамок, обеспечивая стабильное подключение к облаку и плавную удаленную передачу изображений.

Компания Shenzhen Qianmu Communication Technology Co., Ltd., как оригинальный китайский производитель и производитель, самостоятельно исследует, разрабатывает и производит антенны WiFi для цифровой фоторамки. Мы поддерживаем зарубежные закупки, OEM-производство и индивидуальные разработки, выступая надежным поставщиком для клиентов по всему миру.

Принцип работы продукта

Основным принципом работы антенны Wi-Fi цифровой фоторамки является двунаправленное преобразование и передача электрических сигналов в электромагнитные волны. Опираясь на двухдиапазонную технологию радиочастотной передачи 2,4G/5G, он обеспечивает стабильный и эффективный беспроводной обмен данными между цифровой фоторамкой, маршрутизатором, мобильным приложением и облачным сервером на протяжении всего процесса.

1. Процесс передачи сигнала: материнская плата цифровой фоторамки преобразует локальные изображения, видео и текстовый контент в электрические сигналы, которые затем передаются на антенну Wi-Fi устройства. Антенна преобразует эти электрические сигналы в высокочастотные электромагнитные волны, излучая их на домашний или коммерческий Wi-Fi-маршрутизатор, тем самым завершая загрузку данных с устройства и синхронизацию с облаком.

2. Процесс приема сигнала. Изображения и команды обновления, передаваемые из мобильного приложения или облачного сервера, преобразуются маршрутизатором в сигналы электромагнитных волн, которые затем передаются наружу. Антенна Wi-Fi цифровой фоторамки точно улавливает эти беспроводные сигналы, преобразуя электромагнитные волны обратно в электрические сигналы. Эти сигналы затем отправляются на модуль Wi-Fi устройства, что позволяет загружать контент, удаленно обновлять и управлять устройством по сети.

Совместимый диапазон устройств

Эта Wi-Fi-антенна для цифровой фоторамки совместима с 99% интеллектуальных цифровых фоторамок, представленных на рынке, охватывающих все категории, включая домашнее, коммерческое, подарочное и инженерное применение. Он обеспечивает превосходную совместимость и может быть установлен напрямую, не требуя каких-либо дополнительных модификаций формы.

• Полноразмерные домашние цифровые фоторамки «умное облако» с диагональю 7, 8, 10,1, 12 и 15,6 дюйма.

• Цифровая фоторамка с сенсорным экраном, поддерживающая удаленную отправку изображений через мобильное приложение, облачную синхронизацию и запланированные обновления.

• Коммерческие интеллектуальные рамки для дисплеев для отелей и гостевых домов, цифровые фоторамки для рекламы в вестибюлях, экраны для корпоративной культуры.

• Самый продаваемый подарок в рамках трансграничной электронной коммерции: цифровая фоторамка, портативная беспроводная цифровая фоторамка с аккумулятором.

• Встроенный модуль материнской платы цифровой фоторамки на базе решений Rockchip, Allwinner и ESP32.

Как профессиональный производитель, мы можем изготовить специальные антенны Wi-Fi в цифровой фоторамке на основе структурных чертежей оборудования заказчика, места для установки и требований к интерфейсу, гарантируя совместимость с нестандартными устройствами специальных размеров и уникальными монтажными конфигурациями.

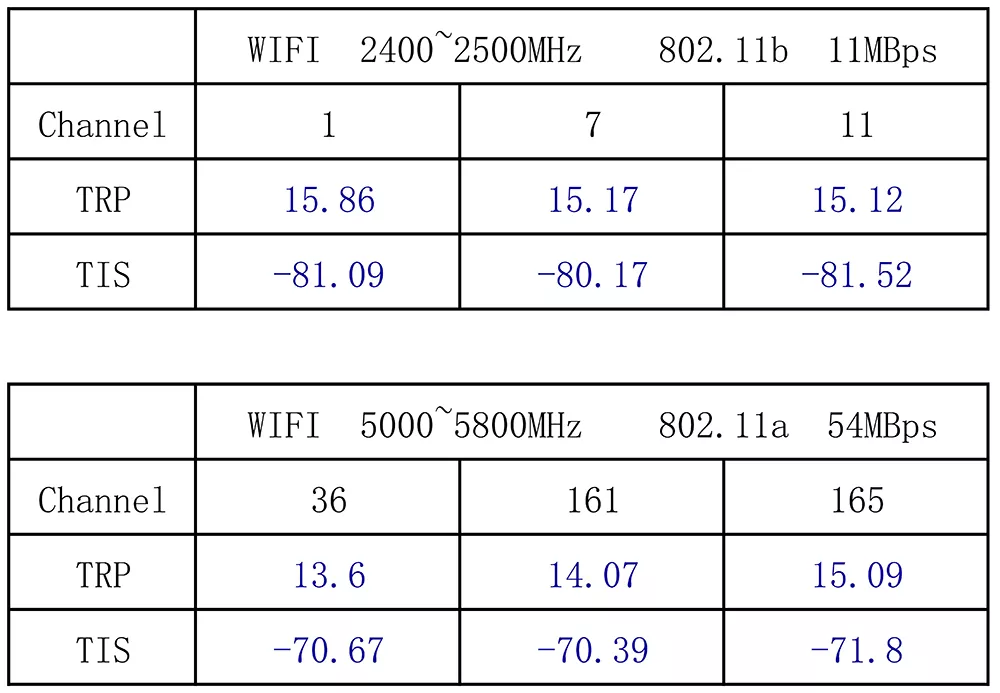

Подробные технические характеристики

Сравнение продукта с конкурентами

Руководство по установке и использованию

Эта цифровая фоторамка WiFi-антенна проста в установке, не требует профессиональных инструментов и подходит как для массового производства, так и для замены после продажи. Весь процесс занимает всего три простых шага и подходит для всех моделей:

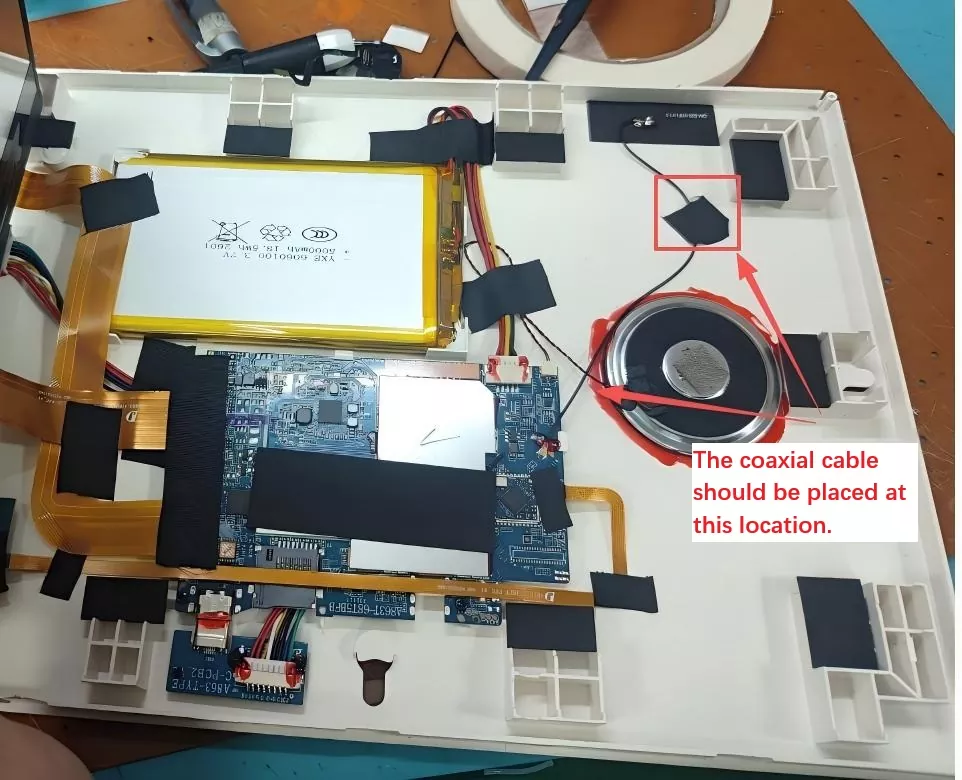

1. Предварительная установка: отключите питание цифровой фоторамки, снимите заднюю крышку устройства, очистите внутреннюю зону установки от пыли и мусора, убедитесь, что в зоне установки нет металлических препятствий или сжатых проводов, а также оставьте достаточно места для проводки антенны.

2. Закрепите корпус антенны: снимите клейкую основу гибкой антенны FPC и ровно прикрепите ее к пустой области на внутренней стенке рамы, избегая источников помех, таких как экран, аккумулятор и микросхемы материнской платы. Внешнюю клейкую стержневую антенну закрепите непосредственно в предназначенном месте интерфейса на корпусе устройства, чтобы обеспечить прочную и надежную посадку без ослабления.

3. Подключение и отладка интерфейса. Аккуратно вставьте интерфейс антенны в порт модуля Wi-Fi устройства, надежно зафиксируйте его на месте, расположите кабели так, чтобы избежать сжатия, изгиба или запутывания, затем закройте заднюю крышку, включите устройство и проверьте сетевое подключение и функции удаленной передачи изображений. Установка будет завершена после подтверждения стабильного сигнала.

Совет по установке: При серийной сборке следуйте стандартным установочным чертежам, предоставленным нашим заводом, чтобы обеспечить максимальную согласованность сигнала на всех устройствах. Если вам требуются индивидуальные установочные чертежи, обратитесь к производителю, чтобы получить их бесплатно.

Руководство по выбору продукта

Многие заказчики-покупатели часто допускают ошибки при выборе моделей, что приводит к сбоям сигнала серийного оборудования и резкому увеличению объемов послепродажного обслуживания. При выборе антенн Wi-Fi для цифровых фоторамок руководствуйтесь следующими ключевыми критериями, чтобы обеспечить точный выбор:

1. Отдавайте приоритет моделям, специфичным для сцены, и избегайте общих вариантов-заполнителей. Обычным антеннам не хватает оптимизации для фоторамок; хотя они могут показаться экономически эффективными, на самом деле у них очень высокий процент отказов при массовом производстве. Всегда выбирайте специальные антенны, специально разработанные для цифровых фоторамок и оптимизированные для закрытых, устойчивых к помехам сред.

2. Проверьте ключевые параметры и сопоставьте решение устройства. Выберите подходящую модель в зависимости от стандарта Wi-Fi устройства (Wi-Fi 4/Wi-Fi 5/Wi-Fi 6), места для установки, типа интерфейса и длины кабеля. Несовпадение параметров напрямую приведет к ухудшению качества сигнала или невозможности подключения к сети.

3. Отдавайте предпочтение прямым поставщикам продукции и избегайте посредников. Прямые фабрики предлагают настройку спецификаций, выборочные испытания, отчеты о сертификации и послепродажную поддержку, в то время как посредники не могут предоставить техническую помощь, не имеют контроля качества и часто приводят к значительным различиям от партии к партии.

4. Тестовые образцы перед оптовыми закупками. Проведите тестирование на месте перед полномасштабным производством, чтобы проверить стабильность сигнала при работе в сети на больших расстояниях, подключении нескольких устройств и длительных периодах ожидания. Размещайте оптовые заказы только после подтверждения правильности всех параметров, что позволяет избежать рисков массового производства.

Часто задаваемые вопросы

В1: Поддерживает ли эта цифровая фоторамка Wi-Fi-антенна нестандартные размеры и интерфейсы?

О: Да, мы поддерживаем настройку. Как производитель, мы можем адаптировать длину кабеля, размеры антенны, параметры усиления и типы разъемов в соответствии со структурой оборудования заказчика, требованиями к интерфейсу и пространством для установки, а также обеспечить бесплатное выборочное тестирование.

В2: Можно ли экспортировать продукцию и имеет ли она соответствующие сертификаты?

О: Вся продукция сертифицирована RoHS и REACH и соответствует мировым экспортным стандартам. Мы можем помочь клиентам получить сертификаты CE, FCC и другие сертификаты, что сделает их пригодными для трансграничной электронной коммерции и размещения в зарубежных супермаркетах.

Вопрос 3. Насколько она лучше в реальном использовании по сравнению с обычной антенной Wi-Fi?

Ответ: Стабильность сигнала улучшилась более чем на 40 %, вероятность отключения снизилась на 90 %, что значительно улучшило работу пользователей в сценариях использования сетей на больших расстояниях и с несколькими устройствами, полностью решая такие проблемы, как задержки и проблемы в автономном режиме при удаленной передаче изображений в цифровые фоторамки.
