Лора Антенна

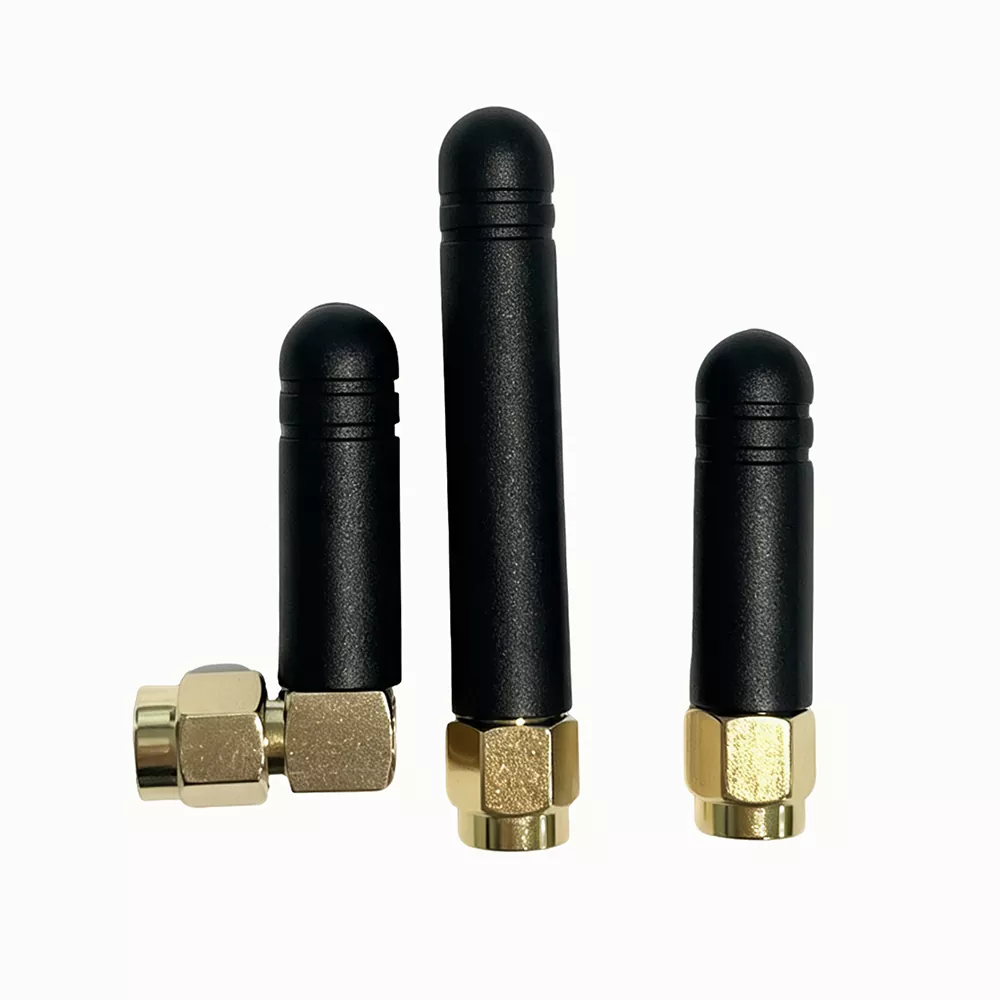

LoRa Antenna — это внешняя стержневая промышленная IoT-антенна с диапазоном частот 433 МГц и 868–920 МГц, предназначенная для связи с расширенным спектром на больших расстояниях.

Эта антенна, разработанная Qianmu Communication, имеет разъемную внешнюю стержневую конструкцию, которую можно гибко устанавливать на корпусах устройств, опорах и коробках, уменьшая потери при экранировании сигнала, вызванные металлическими корпусами, стенами и материнскими платами.

В нем используется цельный формованный генератор из чистой меди и устойчивый к атмосферным воздействиям корпус из ПВХ, который точно перекрывает нижний диапазон 433 МГц и глобальный ISM-диапазон 868–920 МГц.

Благодаря стабильной производительности в пакетном режиме антенна LoRa подходит для проектов сетей IoT с низким энергопотреблением на больших расстояниях.

Принцип работы

В антенне LoRa Qianmu Communication 433/868–920 МГц используется конструкция сегментированного резонансного генератора в сочетании с всенаправленным радиочастотным излучением для обеспечения передачи и приема сигнала на большие расстояния.

Внутренняя структура включает в себя ВЧ-разъем, генератор согласования импеданса, изолирующий экранирующий слой и водонепроницаемый защитный корпус. Все рабочие параметры проверяются радиочастотной лабораторией компании с использованием векторного анализатора цепей.

1. Двухполосный сегментированный резонансный дизайн

Антенна включает в себя два независимо согласованных генератора для низкочастотного диапазона 433 МГц и диапазона ISM 868–920 МГц. Измеренный полнополосный КСВ составляет ≤1,3, что обеспечивает стабильный резонанс в обоих частотных диапазонах.

Одна антенна поддерживает два основных диапазона связи LoRa, не требуя отдельного инвентаря.

2. Конструкция всенаправленного излучения на 360°.

Симметричная стержнеобразная структура генератора обеспечивает равномерное горизонтальное излучение с колебаниями ≤1 дБ и уменьшает слепые зоны сигнала.

При той же мощности передачи измеренное расстояние передачи на открытой местности в 2,8 раза больше, чем у встроенной антенны устройства, что обеспечивает поддержку разнонаправленной сети устройств без дисбаланса сигнала.

3. Металлическое экранирование и защита от помех.

Медные экранирующие кольца встроены в основание антенны для уменьшения электромагнитных помех от материнских плат шлюза, промышленных двигателей и кабелей питания.

В условиях сильных помех, таких как заводы и подстанции, потери пакетов измеренных данных сокращаются на 65 %, что обеспечивает стабильную передачу данных Интернета вещей.

4. Устойчивая к атмосферным воздействиям конструкция.

Антенна имеет утолщенный водонепроницаемый корпус из ПВХ с герметичными резиновыми прокладками. Он прошел 72-часовые испытания на циклическое старение и испытания на устойчивость к дождевой воде при температуре от -40°C до +70°C.

Генератор остается защищенным от окисления, с отклонением частоты в пределах ± 2 МГц, обеспечивая стабильную работу на открытом воздухе.

5. Согласование стандартного импеданса 50 Ом.

Антенна использует точную заводскую настройку импеданса и поддерживает стандартные радиочастотные интерфейсы для устройств LoRa.

Это уменьшает отражение сигнала, вызванное несоответствием импеданса, снижает мощность передачи устройства на 12% и продлевает срок службы батареи терминала.

Совместимость с поддерживающими устройствами

Эта антенна LoRa обладает высокой радиочастотной совместимостью и может быть напрямую подключена к подавляющему большинству маломощных терминалов связи без адаптеров.

1. Хост связи LoRa: шлюз LoRa 433 МГц, промышленный концентратор LoRa 868/915 МГц, наружная базовая станция сбора данных LoRa, беспроводная радиосвязь передачи данных.

2. Интеллектуальные сенсорные терминалы: датчик температуры и влажности почвы, датчик контроля качества воды, сигнализация газа/пожара, дыма, коллектор давления уровня жидкости.

3. Устройства промышленного Интернета вещей (iot): терминал сбора данных цеха, беспроводная канбан-технология производственной линии, хост-тег местоположения складских товаров.

4. Аксессуары для умного города: одноламповый контроллер уличного фонаря, магнитный детектор парковки, монитор состояния крышки люка, хост наружной охранной сигнализации.

5. Вспомогательные компоненты: ВЧ-фидеры, делители мощности сигнала, модули усиления ВЧ-реле.

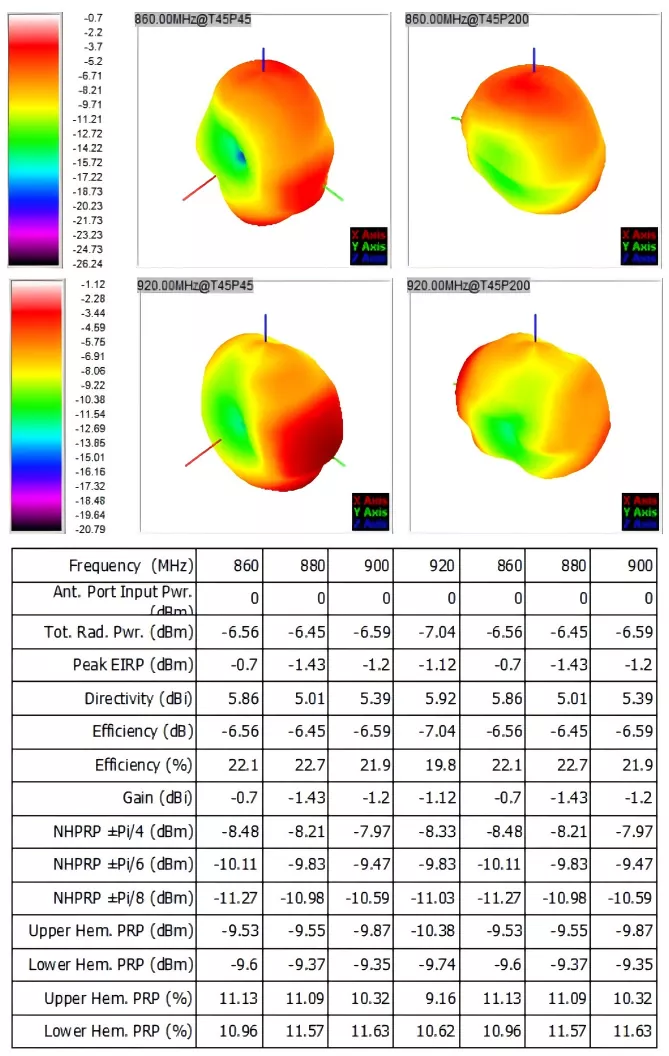

Стандартизированные технические характеристики

Все параметры являются результатами собственных испытаний в радиочастотной безэховой камере. Каждая партия антенн LoRa поставляется с бумажным заводским листом испытаний, который можно использовать для приемки проекта, экспортной таможенной декларации, проверки квалификации Стороны А:

Руководство по покупке

Многие покупатели IoT и инженеры по исследованиям и разработкам выбирают модели в основном по цене, что может привести к недостаточному расстоянию передачи, повреждению на открытом воздухе, переработке проекта и увеличению затрат в дальнейшем.

При покупке антенны Qianmu Communication LoRa модель можно выбрать по четырем ключевым факторам:

1. Выбирайте в соответствии с требованиями к полосе частот.

Для европейского экспорта и внутренних муниципальных проектов предпочтительным является диапазон 868 МГц. Полоса 433 МГц подходит для использования в домашних хозяйствах и промышленных сенсорных устройствах с частотой 433 МГц.

Для проектов многодиапазонных гибридных сетей выберите двухдиапазонные внешние антенны LoRa 433/868–920 МГц для поддержки различных устройств с помощью одной антенны.

2. Выберите в соответствии с операционной средой.

Для внутренних сухих помещений и офисов можно выбрать стандартные модели в зависимости от условий применения.

Для открытых сельскохозяйственных угодий, муниципальных уличных фонарей и прибрежных зон с высокой влажностью или высоким содержанием соли выбирайте водонепроницаемые и атмосферостойкие модели со степенью защиты IP65, чтобы предотвратить попадание воды и выход из строя.

Для регионов с минусовой температурой в северных районах убедитесь, что продукт поддерживает работу при низких температурах ≥-40°C.

3. Выберите в соответствии с требованиями к расстоянию передачи.

Для внутреннего оборудования на небольшом расстоянии можно выбрать антенны с низким коэффициентом усиления.

Для наружного мониторинга на сельскохозяйственных угодьях и в парках, охватывающих несколько километров, следует использовать двухдиапазонные антенны с высоким коэффициентом усиления, чтобы сократить инвестиции в шлюзы.

4. Выберите в соответствии с требованиями проекта.

Для лабораторных испытаний и краткосрочных проектов можно приобрести небольшое количество стандартных моделей.

Для долгосрочных крупномасштабных проектов, таких как «умные города» и «умное сельское хозяйство», можно выбрать массовую настройку с использованием трафаретной печати логотипов и специальных интерфейсов, чтобы обеспечить единообразный внешний вид оборудования и снизить затраты на долгосрочную эксплуатацию и техническое обслуживание.

Часто задаваемые вопросы

В1: Поддерживает ли эта внешняя антенна LoRa одновременно диапазоны частот 433 МГц и 915 МГц?

A1: Внешняя антенна LoRa компании Qianmu Communication охватывает весь диапазон частот 430–440 МГц, 860–930 МГц и идеально совместима с основными диапазонами ISM 433 МГц, 868 МГц и 915 МГц. Одну антенну можно адаптировать к устройствам LoRa в разных регионах.

В2: Можно ли настроить интерфейс антенны, логотип корпуса и экспортную упаковку?

A2: Полностью настраиваемый. Как исходная фабрика, мы можем заменить различные типы радиочастотных интерфейсов, такие как SMA/BNC/N/IPEX, по запросу, поддержать шелкографическую печать логотипа бренда клиента на корпусе, индивидуальную экспортную коробку нейтрального английского цвета, а минимальный объем заказа для индивидуальных заказов OEM/ODM может быть гибко согласован.

В3: Как мы можем подтвердить фактическое расстояние передачи внешней антенны LoRa? Можем ли мы предоставить измеренные данные?

А3: Да. Каждая партия внешних антенн LoRa поставляется с отчетом об испытаниях в радиочастотной безэховой камере.
