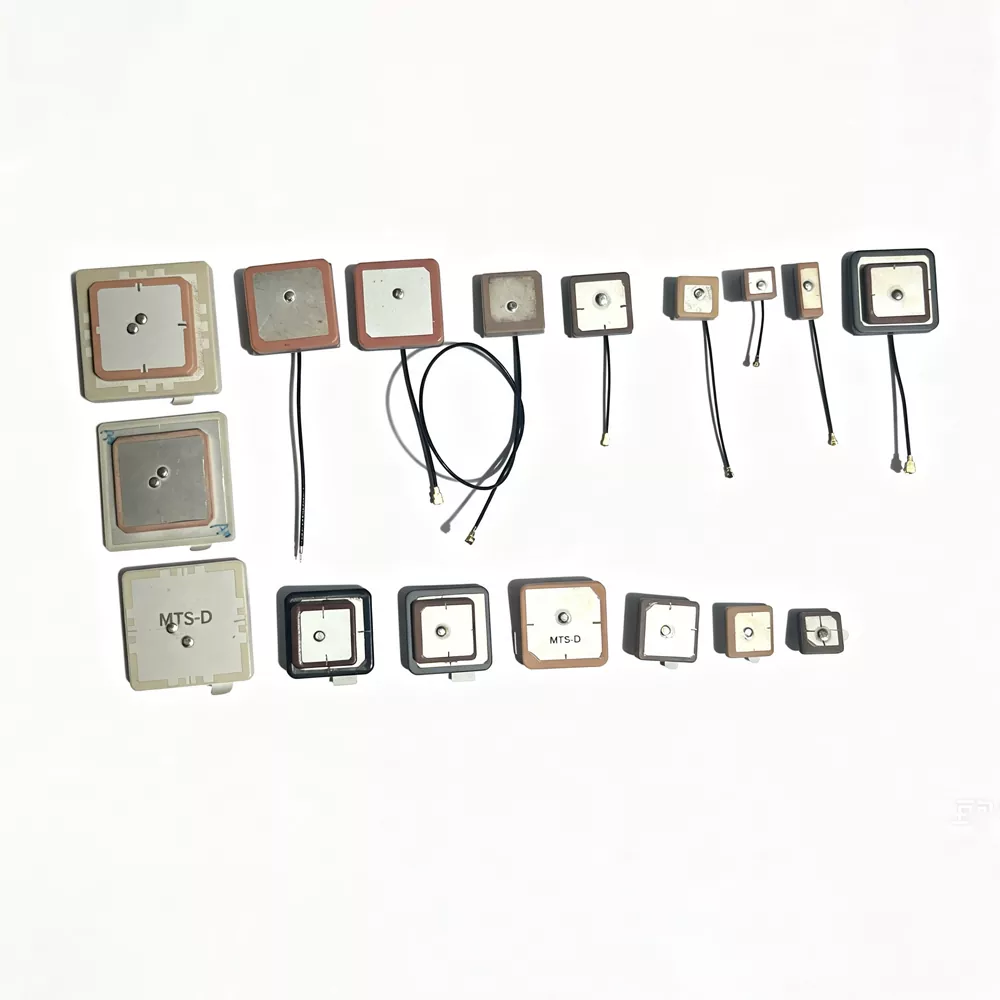

GPS-антенна Бэйдоу

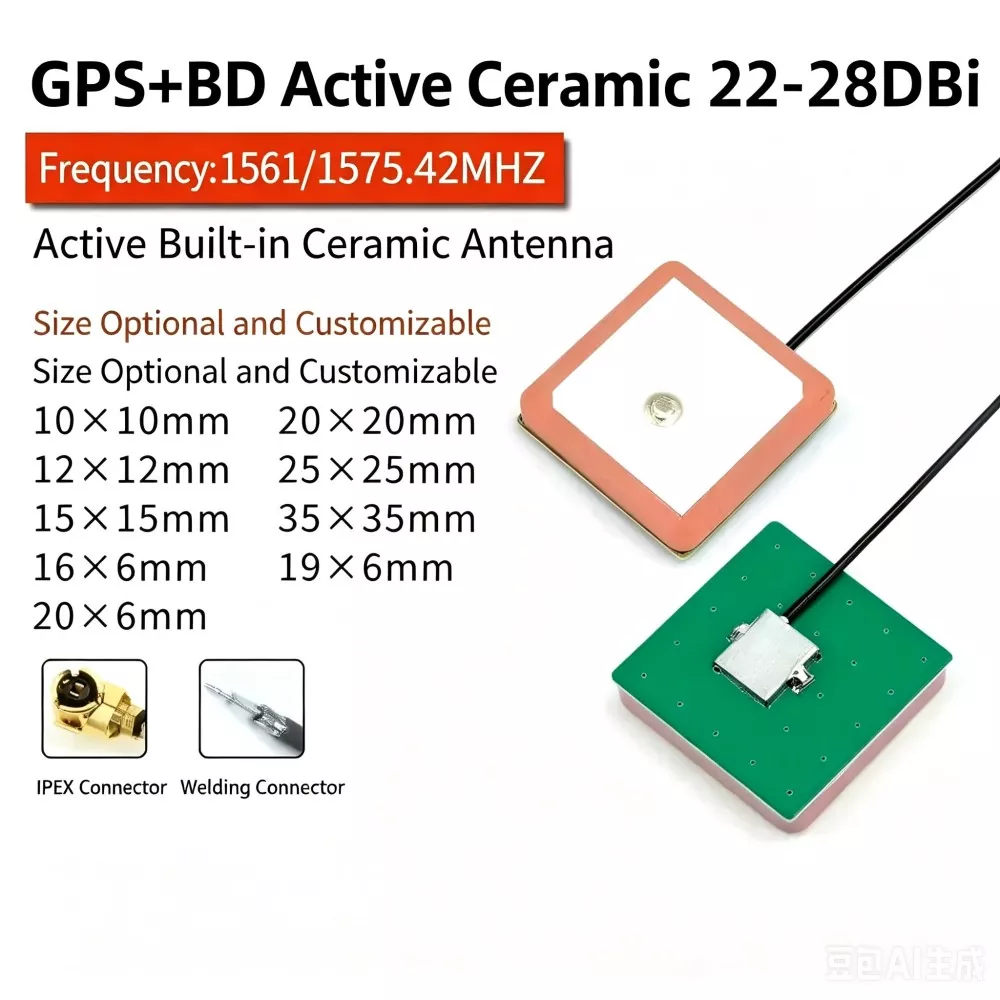

Антенна GPS BeiDou — это радиочастотный компонент спутниковой навигации, предназначенный для приема сигналов частоты L1/B1, включая GPS L1 (1575,42 МГц) и BeiDou B1 (1561 МГц).

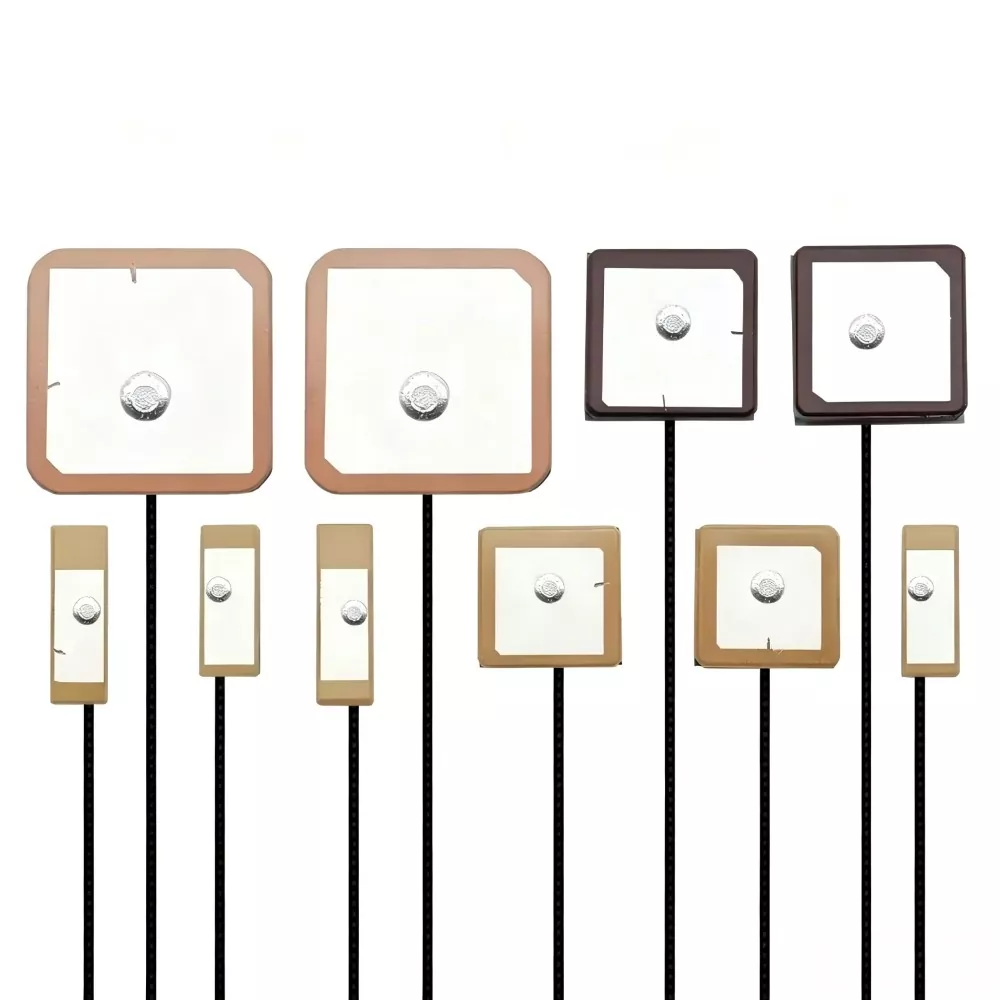

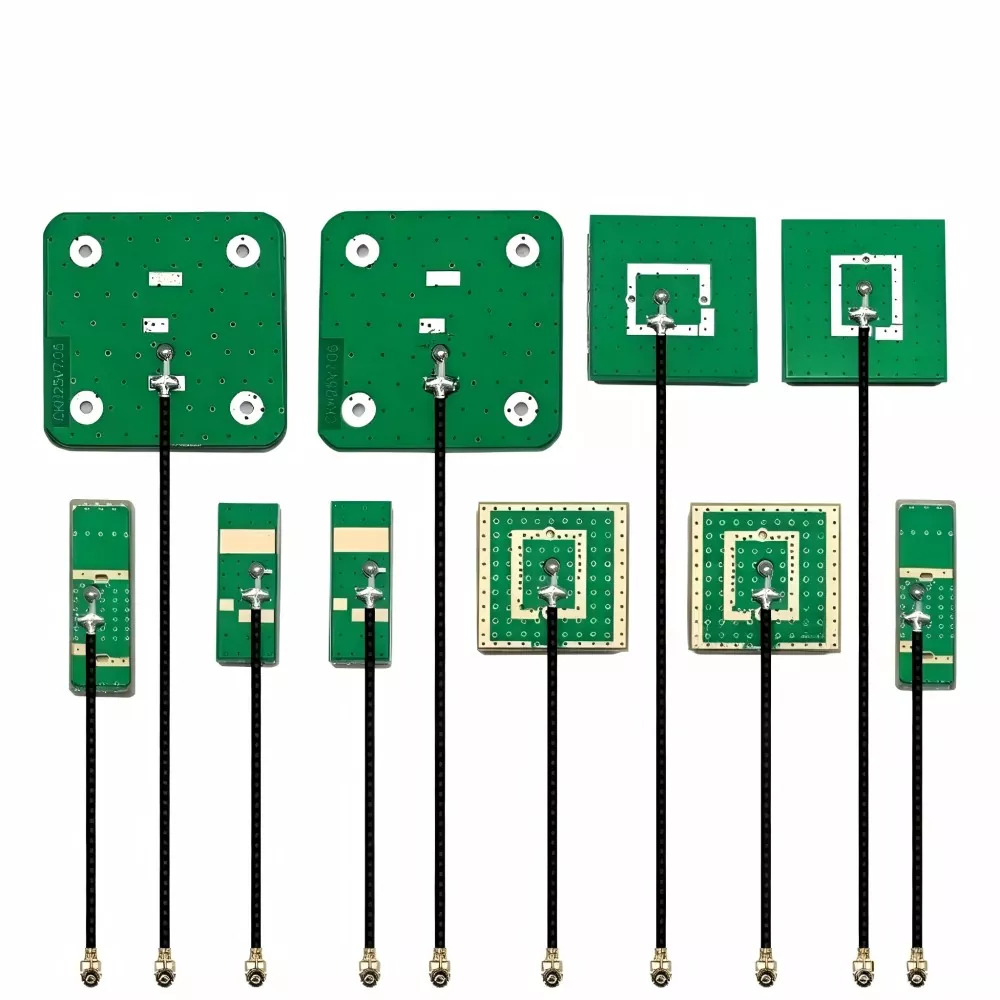

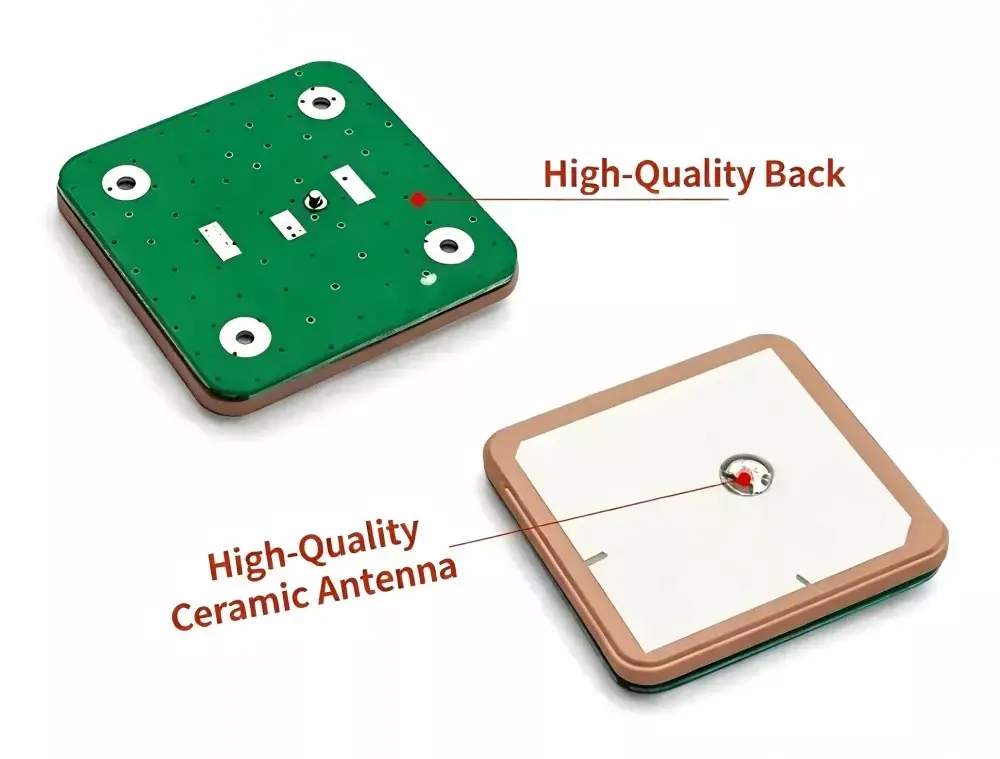

В антенне обычно используется керамическая диэлектрическая патч-структура с материалом с высокой диэлектрической проницаемостью. Прием сигнала достигается за счет электромагнитного резонанса между металлической накладкой и керамической подложкой, преобразующего слабые спутниковые радиочастотные сигналы в малошумящие электрические сигналы для обработки приемником GNSS.

Правая круговая поляризация (RHCP) используется для согласования характеристик спутниковой передачи, уменьшая потери из-за несоответствия поляризации в условиях динамического приема.

Совместимые устройства

В качестве исходной фабрики мы производим антенну GPS BeiDou. Он отличается исключительной совместимостью и широко используется в следующих устройствах:

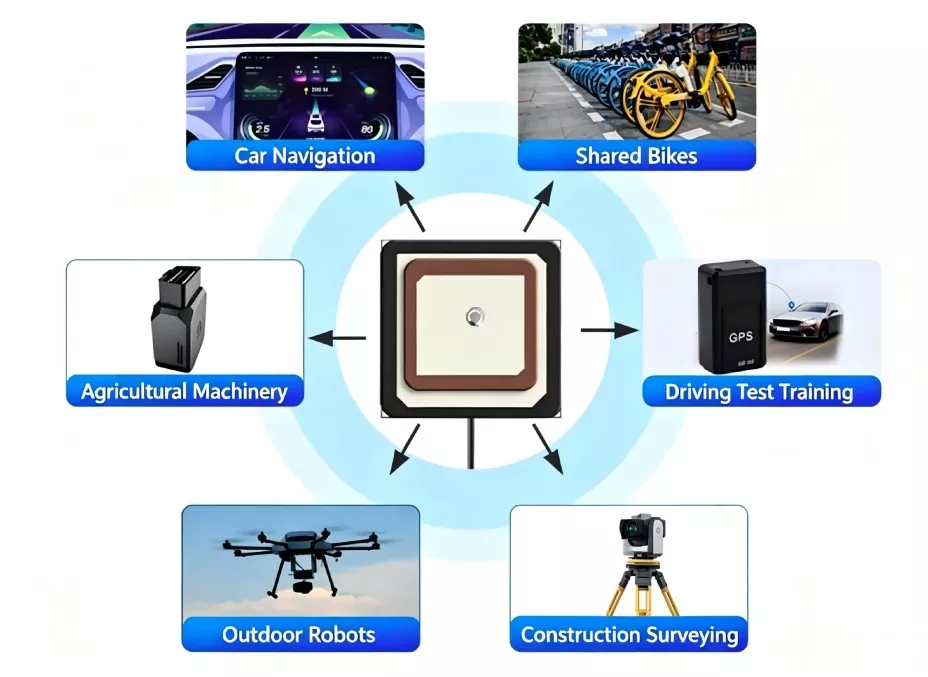

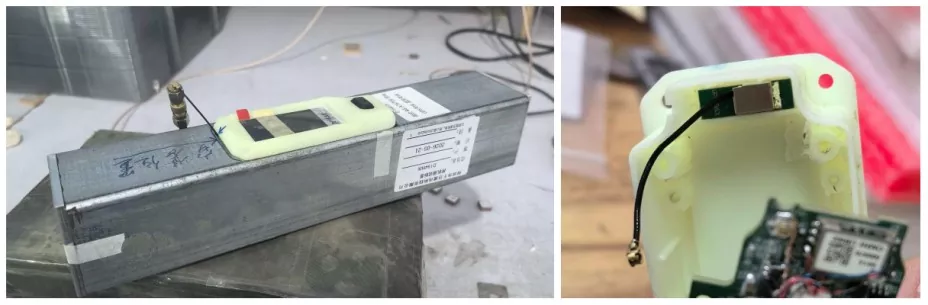

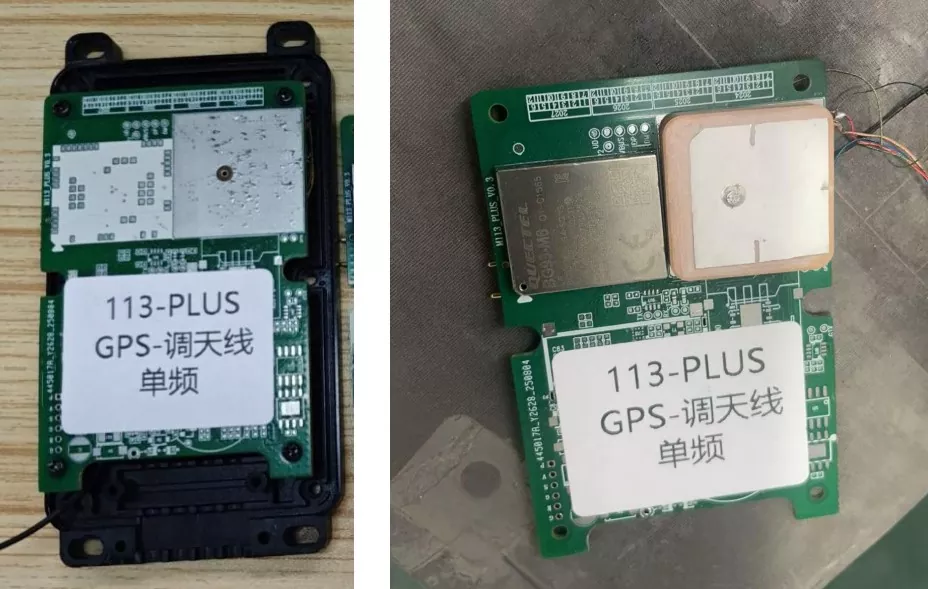

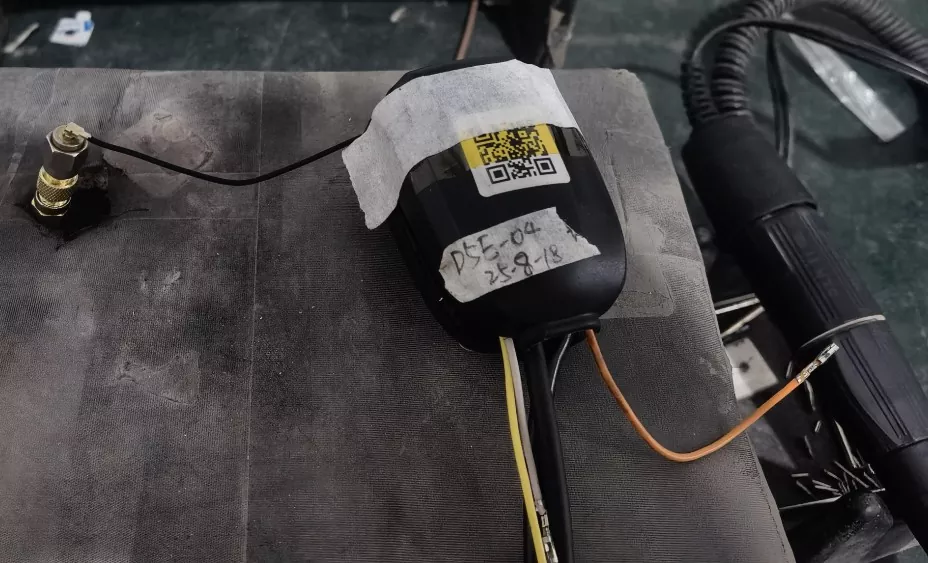

• В автомобиле и в путешествии: автомобильные навигационные системы, интеллектуальные замки для общих велосипедов и электросамокатов, видеорегистраторы и OBD-трекеры.

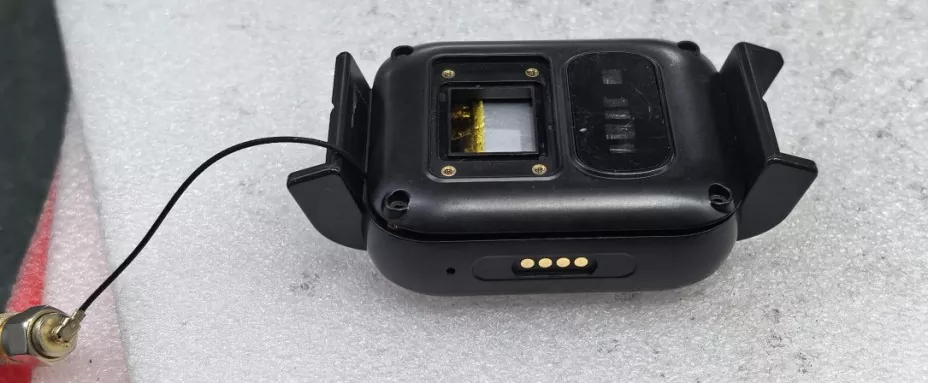

• Интернет вещей и носимые устройства: умные часы, бейджи с местоположением детей и пожилых людей, миниатюрные трекеры для домашних животных, метки для отслеживания активов.

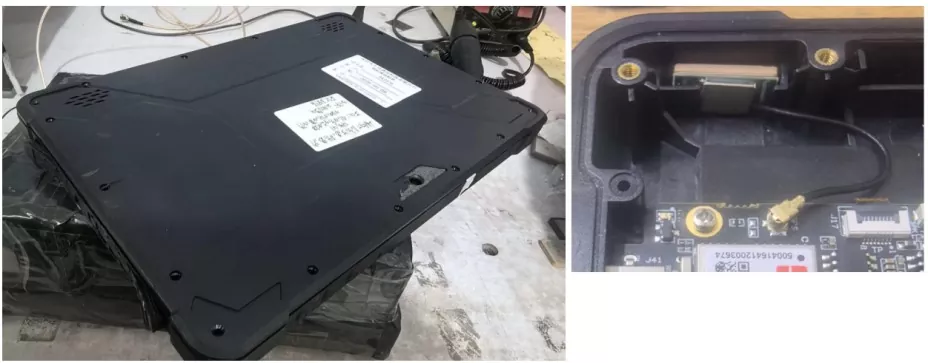

• Промышленность и геодезия: высокоточные геодезические и картографические терминалы, контроллеры полета сельскохозяйственных дронов, промышленные датчики Интернета вещей, портативные КПК.

Основные преимущества и реальные измеренные данные

Мы производим внешнюю GPS-антенну на заводе и обладаем следующими основными преимуществами:

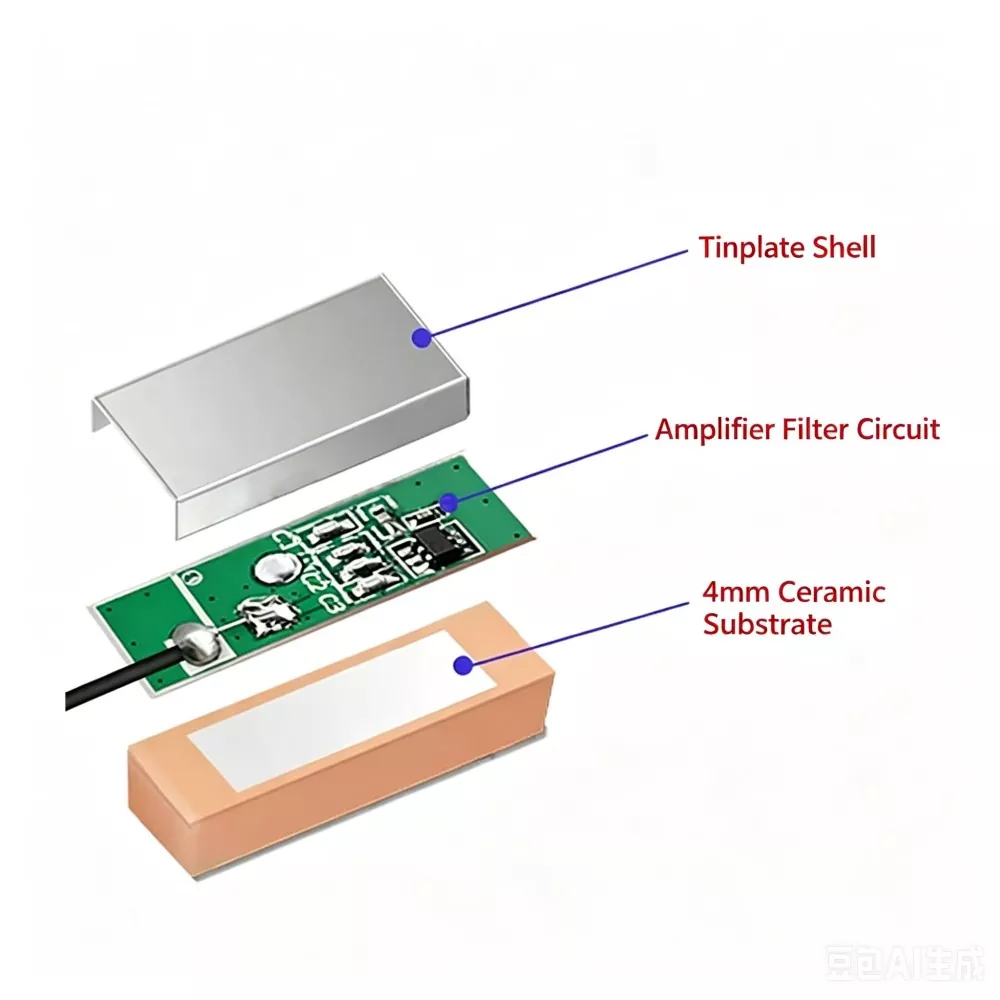

1. Идеальный баланс размера и производительности. Используя технологию многослойной низкотемпературной керамики совместного обжига (LTCC), этот компонент поддерживает стабильную резонансную частоту даже в ультратонком корпусе размером всего 16 × 6 × 4,5 мм, что делает его идеальным для миниатюрных устройств Интернета вещей в ограниченном пространстве.

2. Отличная способность обнаружения слабого сигнала: оснащен высокопроизводительным LNA (малошумящим усилителем), измеренный коэффициент шума (NF) составляет ≤2,0 дБ, а коэффициент усиления может достигать 25 дБ ± 3 дБ. В реальных испытаниях время обнаружения спутников при холодном запуске устройства сократилось до 25 секунд, и оно может стабильно обнаруживать более 7 спутников даже в городских условиях каньона.

3. Высокая температурная стабильность: температурный коэффициент керамического диэлектрика контролируется в пределах ±30 ppm/℃. В экстремальных условиях от -40 ℃ до 85 ℃ сдвиг резонансной частоты составляет ≤ ± 5 МГц, что намного выше, чем у обычных антенн на печатной плате.

4. Согласование импеданса и защита от помех: стандартная конструкция с сопротивлением 50 Ом и КСВ ≤ 1,5; опционально доступен с ферритовым покрытием на поверхности, обеспечивающим подавление внеполосного шума ≥ 40 дБ и эффективно защищающим материнскую плату от высокочастотных помех, таких как преобразователи постоянного тока в постоянный.

Основные технические характеристики и параметры

Углубленное сравнение с конкурирующими продуктами.

1. Требования к разрешению

Антенну следует размещать в свободном месте. Никакие крупные металлические предметы не должны находиться в пределах угла места 30° над антенной. Под антенной должна быть предусмотрена непрерывная пластина заземления размером 7 × 7 см в качестве отражателя, при этом не допускается прокладка непосредственно под активной областью.

2. Изоляция электромагнитных помех

Держите антенну подальше от компонентов с высоким уровнем шума, таких как преобразователи постоянного тока, кварцевые генераторы, процессоры и динамики. Рекомендуемое минимальное расстояние составляет 2 см.

3. Контроль импеданса

Поддерживайте контролируемое сопротивление 50 Ом от точки питания антенны до модуля GNSS. Радиочастотные трассы должны быть короткими, с плавной прокладкой и без изгибов под прямым углом.

4. Контроль ориентации

Керамическая поверхность должна быть обращена вверх и оставаться параллельной плоскости заземления. Угол наклона не должен превышать 15° для обеспечения стабильных характеристик приема RHCP.

Вопросы радиочастотной инженерии

1. Зависимость от заземления

Для антенны GNSS требуется устойчивая земляная поверхность. Производительность напрямую коррелирует с размером и симметрией грунта.

2. Чувствительность к многолучевой среде

В городских условиях возникают пути отражения сигналов, которые ухудшают точность позиционирования и увеличивают точность (DOP).

3. Вклад ЛНА

Коэффициент усиления малошумящего усилителя улучшает чувствительность сбора данных, но также увеличивает восприимчивость к внеполосным помехам, если фильтрация недостаточна.

4. Стабильность частоты

Температурные коэффициенты керамического диэлектрика влияют на резонансный дрейф в условиях термоциклирования.

Как выбрать правильный продукт?

При выборе внешней антенны GPS учитывайте следующие ключевые факторы:

1. Частота и поляризация Убедитесь, что устройству требуется GPS L1, BeiDou B1 или поддержка двухчастотного режима. Не смешивайте антенны GNSS с круговой поляризацией и антеннами с линейной поляризацией, например, типа 2,4G, так как это приведет к несоответствию и ухудшению приема.

2. Место для установки Для компактных устройств обычно используется керамическая антенна из-за ее небольшого форм-фактора. Для экономичных приложений с достаточным пространством можно рассмотреть возможность использования антенн на печатной плате. В сложных радиочастотных условиях керамические антенны обеспечивают более стабильную работу.

3. Активный или пассивный дизайн Если устройство имеет металлический корпус или длинную радиочастотную линию (>1 м), рекомендуется использовать активную антенну со встроенным LNA для компенсации потерь сигнала.

4. Данные проверки Выбор должен основываться на измеренных характеристиках в полевых условиях (например, обнаружение спутников, C/N0, время холодного запуска), а не только на лабораторных характеристиках.

Почему выбирают нас (Qianmu Communications)?

• Прямые поставки с завода-изготовителя: мы отвергаем прибыль посредников и предлагаем высококонкурентные заводские цены с гибкими минимальными объемами заказа.

• Широкие возможности исследований и разработок, а также возможности настройки: у нас есть команда профессиональных радиочастотных инженеров, которые могут быстро настроить размер керамического чипа, форму серебряного слоя и усиление LNA на основе вашей идентификационной структуры и разводки печатной платы.

• Проверка на реальном примере: наши продукты были успешно интегрированы в цепочки поставок нескольких ведущих брендов велопроката, автомобильной навигации и умных носимых устройств, решая бесчисленные проблемы, такие как «медленный поиск звезд и частая потеря звезд». Проблема.

• Услуги полного жизненного цикла: мы предоставляем комплексную техническую поддержку — от предпродажного моделирования согласования импеданса и рекомендаций по расположению антенны до быстрого анализа дефектной продукции после продажи.

Часто задаваемые вопросы

Вопрос 1: Можно ли использовать керамические антенны в разных диапазонах частот взаимозаменяемо?

О: Нет. Антенны GNSS и антенны 2,4G/5,8G используют разные типы поляризации и механизмы работы. Антенны GNSS обычно имеют RHCP, а антенны 2,4G/5,8G имеют линейную поляризацию. Несоответствие поляризации и частоты приводит к значительному ухудшению сигнала или потере захвата спутника.

Вопрос 2. Почему размер антенны влияет на производительность?

Ответ: Характеристики керамической антенны зависят от эффективной площади излучения и диэлектрической проницаемости. Больший объем керамики обычно улучшает усиление и чувствительность. Однако в компактных конструкциях производительность можно частично оптимизировать за счет настройки антенны и конструкции заземления.

В3: Каково сопротивление внешней антенны GPS?

Ответ: Стандартное проектное сопротивление составляет 50 Ом, которое обычно используется в радиочастотных системах GNSS. В зависимости от требований согласования на уровне системы могут поддерживаться пользовательские значения импеданса.

Вопрос 4: Как проверяется работоспособность установки?

О: Оценка обычно основана на таких показателях приемника GNSS, как количество обнаруженных спутников, SNR (отношение сигнал/шум) и время холодного запуска в условиях открытого неба. Для стабильной работы в стандартной тестовой среде ожидается наличие нескольких привязок спутников и согласованных значений C/N0.
