Монета Антенна

Монетарная антенна представляет собой компактную цилиндрическую внешнюю радиочастотную антенну, имеющую форму кнопки. Разработанная как двухдиапазонная антенна с частотой 2,4 ГГц и 5,8 ГГц, она обеспечивает легкое решение беспроводной передачи данных для небольших электронных устройств с использованием связи Wi-Fi, Bluetooth и ZigBee.

В антенне с резиновым стержнем, разработанной компанией Qianmu Communication, используется цельная технология литья под давлением и герметизации. Он включает в себя полностью медный резонансный элемент и металлический отражающий экранирующий слой внизу.

Эта двухдиапазонная антенна SMA, оснащенная стандартным резьбовым интерфейсом SMA, может быть установлена ​​и закреплена непосредственно на корпусе устройства. По сравнению с тонкими резиновыми стержневыми антеннами и антеннами со встроенными печатными платами, они имеют компактную, незаметную конструкцию с герметичным корпусом для внутреннего и наружного применения.

Как это работает

В монетчатой ​​антенне используется внутренний двухслойный кольцевой медный генератор для двухдиапазонной радиочастотной передачи и приема. Основание в форме кнопки имеет металлический отражающий слой, предназначенный для управления излучением сигнала и уменьшения влияния близлежащих электронных компонентов.

1. Многоуровневая конструкция генератора:Верхний уровень предназначен для диапазона 2,4 ГГц, используемого Bluetooth и ZigBee, а нижний уровень поддерживает диапазон 5,8 ГГц, используемый совместимыми устройствами Wi-Fi. Заявленный полнодиапазонный КСВ составляет ≤1,35.

2. Базовое экранирование и управление помехами:Нижний металлический отражающий слой предназначен для уменьшения влияния электромагнитных помех от основной платы устройства, литиевой батареи и металлического корпуса. Фактическая производительность зависит от среды установки и требует тестирования на готовом устройстве.

3. Герметичный корпус и термостойкость:Цельный литой корпус предназначен для защиты окружающей среды. Заявленный диапазон рабочих температур составляет от -35°C до +70°C. Стабильность частоты, связанная с температурой, должна быть подтверждена в указанных условиях испытаний.

4. Согласование радиочастотного импеданса:Антенна имеет номинальное сопротивление 50 Ом для поддержки радиочастотной интеграции и уменьшения рассогласования импедансов. Коэффициент усиления, КСВН и эффективность излучения можно оценить посредством соответствующих радиочастотных испытаний.

Совместимое оборудование и приложения

1. Умный дом:В качестве антенны для устройств «умного дома» ее можно использовать в мини-умных шлюзах, розетках Wi-Fi, дверных и оконных сигнализациях, а также в пультах дистанционного управления Bluetooth. Его компактная структура помогает обеспечить беспроводное подключение к устройствам с ограниченным пространством для установки.

2. Промышленный Интернет вещей:Эту антенну беспроводного датчика можно рассматривать для миниатюрных терминалов температуры и влажности, узлов отслеживания складских активов и модулей беспроводной передачи данных. Это также актуально для приложений «Антенна для устройств Интернета вещей», где полоса частот и условия установки соответствуют системным требованиям.

3. Портативная электроника:В качестве компактной антенны для портативных устройств ее можно использовать в портативном сканирующем оборудовании, портативных детекторах и мини-динамиках Bluetooth. Перед окончательной интеграцией следует оценить компоновку устройства и радиочастотные характеристики.

4. Устройства безопасности:Эта антенна для беспроводных устройств безопасности может подойти для небольших беспроводных камер и систем контроля доступа. Для совместимых домофонных систем на базе Bluetooth он может служить антенной контроля доступа Bluetooth.

5. Радиочастотные аксессуары:Дополнительные аксессуары включают фидерные кабели SMA-IPEX и другие совместимые компоненты радиочастотного подключения. Выбор разъема должен быть подтвержден с помощью беспроводного модуля и интерфейса устройства.

Основные характеристики продукта

Qianmu Communication предлагает варианты монетных антенн для компактных беспроводных устройств, характеристики и конфигурации интерфейса которых выбираются в соответствии с требованиями приложения.

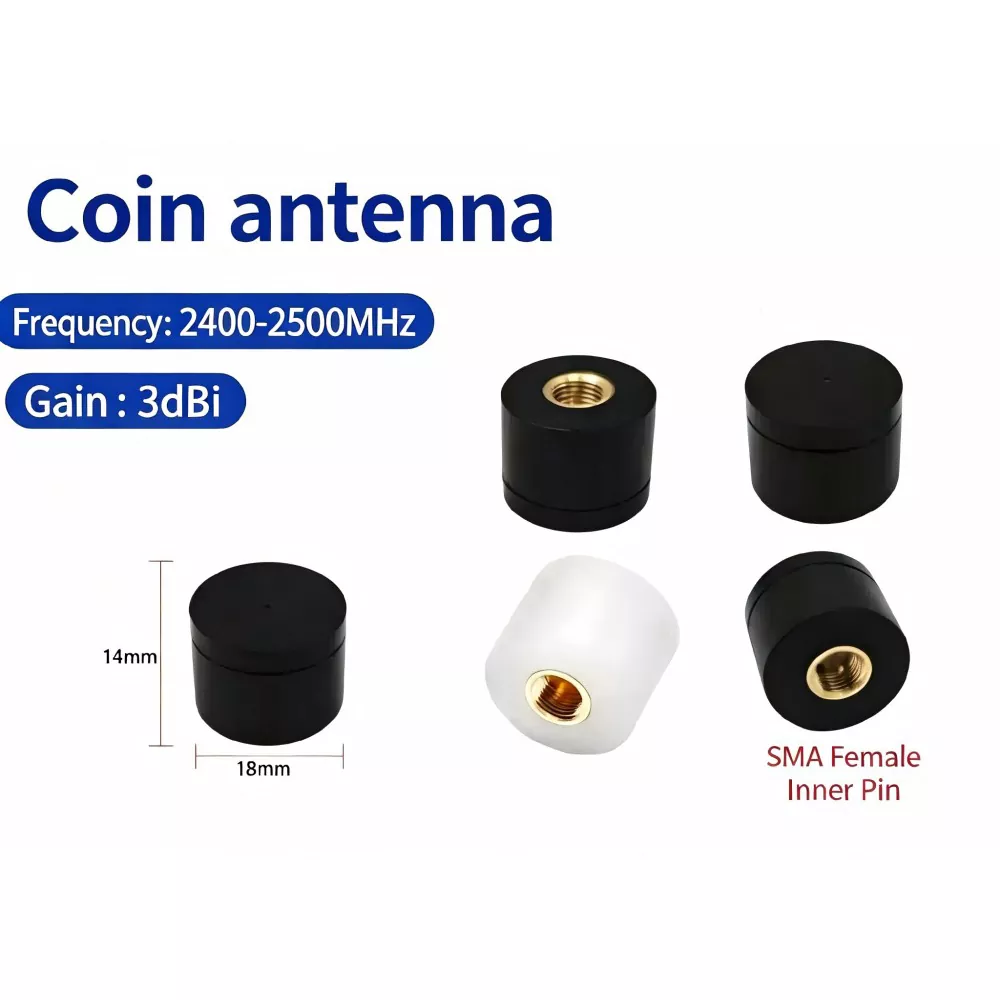

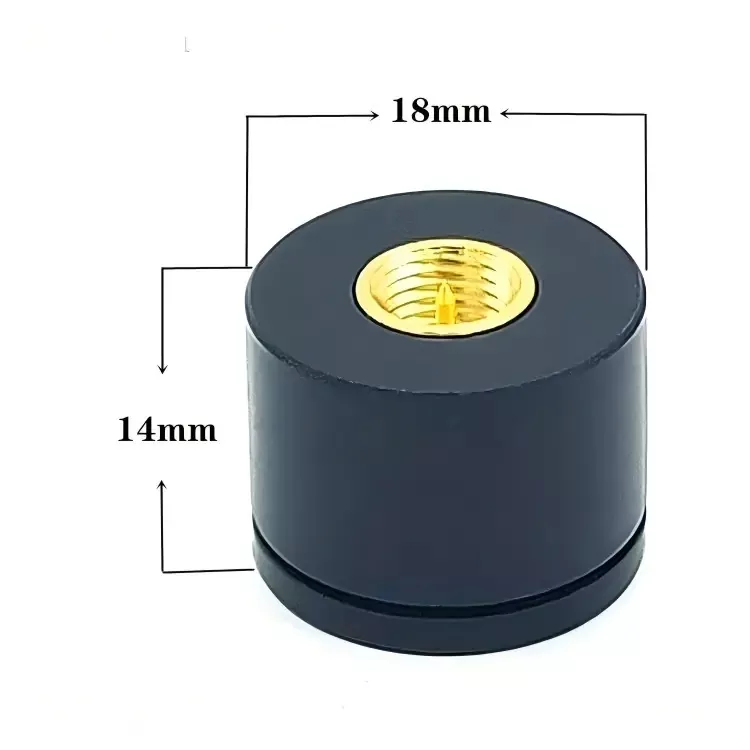

1. Компактная конструкция в форме кнопки:Доступны диаметры основания 15 мм и 18 мм, высота 14 мм. Небольшая занимаемая площадь позволяет использовать системы, в которых пространство для внешней антенны ограничено.

2. Двухдиапазонный режим:Эта мини-антенна Wi-Fi поддерживает указанные диапазоны частот 2,4 ГГц и 5,8 ГГц. В зависимости от конфигурации устройства антенну можно использовать в совместимых приложениях Wi-Fi, Bluetooth и ZigBee. Перед выбором подтвердите требования к частоте для конкретного протокола.

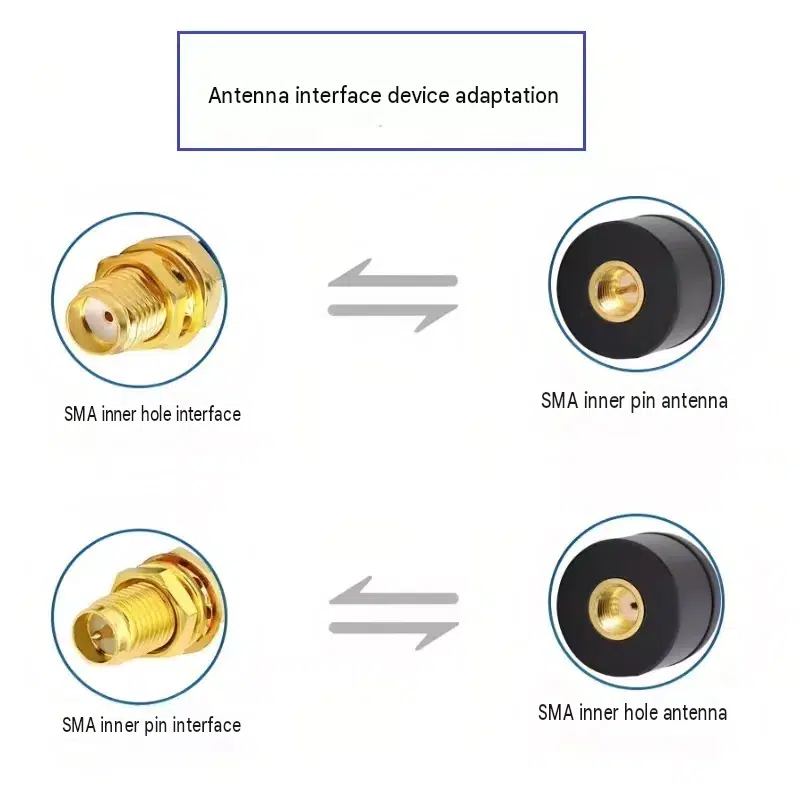

3. Опции интерфейса:Стандартные конфигурации включают интерфейсы SMA с различным расположением контактов. Совместимые аксессуары могут включать клеммы под пайку и фидерные кабели IPEX первого или четвертого поколения в зависимости от выбранной конфигурации.

4. Защита окружающей среды:Корпус со степенью защиты IP54 обеспечивает защиту от попадания пыли и брызг воды. Доступны варианты черного и белого корпуса в зависимости от наличия на складе и требований заказа.

5. Настройка:Варианты пользовательской антенны SMA могут включать в себя регулировку размеров, печать логотипа корпуса и конфигурации радиочастотного разъема. Наличие на складе, время выполнения образца и оптовые цены должны быть подтверждены для каждого заказа.

Технические характеристики

Примеры применения

1. Оборудование умного дома:Компактную антенну можно установить на дверную или оконную сигнализацию Wi-Fi в условиях ограниченного жилого пространства. Конечный диапазон подключения зависит от размещения антенны, стен, помех и радиочастотной конфигурации устройства.

2. Клеммы промышленных датчиков:Антенну беспроводного датчика можно использовать с оборудованием для мониторинга температуры и влажности. Для устройств с металлическим корпусом необходимо оценить расположение антенны и окружающую структуру заземления, чтобы определить их влияние на радиочастотные характеристики.

3. Оборудование контроля доступа на открытом воздухе:Внешняя антенна может поддерживать совместимые устройства контроля доступа Bluetooth. Корпус, уплотнение разъема и способ монтажа следует проверить на соответствие требуемым условиям окружающей среды.

4. Портативное оборудование:Эту мини-антенну для портативных устройств можно использовать для беспроводных сканеров штрих-кодов и другой портативной электроники, требующей компактной внешней антенны. Стабильность соединения должна быть проверена в предполагаемой операционной среде.

Руководство по выбору и заказу

1. Выбор частоты:Для устройств, использующих совместимые конфигурации Wi-Fi и Bluetooth, оцените двухдиапазонную модель 2,4 ГГц и 5,8 ГГц. Для приложений, использующих только Bluetooth, можно рассмотреть однодиапазонную конфигурацию 2,4 ГГц, если она доступна.

2. Среда установки:Для устройств с металлическим корпусом проверьте положение установки антенны, зазор и схему заземления. Отражающая основа не устраняет необходимость проведения радиочастотного тестирования в конечном корпусе.

3. Выбор размера:Если пространство для установки ограничено, рассмотрите версию диаметром 15 мм. Версия 18 мм может рассматриваться, когда доступное пространство и требуемые радиочастотные характеристики позволяют это; подтвердите производительность, а не предполагайте, что более крупная модель всегда обеспечивает более высокий выигрыш.

4. Требования к интерфейсу и экспорту:Подтвердите, требуется ли устройству интерфейс SMA с внутренним штырем или внутренним отверстием. Кабели-переходники IPEX, конфигурации разъемов и нейтральную экспортную упаковку можно обсудить при подготовке заказа.

Часто задаваемые вопросы

1. Можно ли использовать эту антенну с устройствами в металлическом корпусе?

Он может подойти для устройств в металлическом корпусе, но производительность зависит от монтажного положения антенны, зазора, конструкции заземления и конструкции корпуса. Светоотражающая основа призвана помочь управлять взаимодействием с близлежащими структурами. Рекомендуется тестирование в готовом устройстве.

2. Можно ли изменить интерфейс SMA на IPEX?

Могут быть доступны совместимые фидерные кабели и конфигурации интерфейсов, включая указанные поколения IPEX. Перед заказом подтвердите необходимый тип разъема, длину кабеля и способ установки.

3. Можно ли предоставить отчет о лабораторных испытаниях?

Документация по радиочастотным испытаниям может быть доступна для соответствующих конфигураций продукта. Перед размещением заказа подтвердите доступные отчеты, измеренные параметры и условия испытаний с помощью Qianmu Communication.

4. Подходит ли эта двухдиапазонная антенна 2,4 ГГц и 5,8 ГГц для устройств Wi-Fi и Bluetooth?

Указанные диапазоны частот охватывают работу на частотах 2,4 ГГц и 5,8 ГГц. Совместимость зависит от беспроводного протокола устройства, требуемого диапазона частот, разъема и конструкции RF. Для устройств ZigBee, работающих на частоте 2,4 ГГц, подтвердите соответствующую конфигурацию и проверьте производительность конечного продукта.

5. Можно ли настроить разъем или конфигурацию кабеля?

Пользовательские конфигурации антенны SMA могут быть доступны для различных интерфейсов устройств и требований к установке. Укажите тип разъема, длину кабеля, диапазон частот и целевое применение, чтобы можно было оценить необходимую конфигурацию.

6. Можно ли использовать эту антенну в интеллектуальных датчиках и портативном оборудовании?

Он может подойти для антенн Wi-Fi для интеллектуальных датчиков и других компактных беспроводных продуктов, если диапазон частот и радиочастотные характеристики соответствуют требованиям устройства. Для портативного оборудования перед окончательным проектированием оцените доступное место для установки, материалы корпуса и положение антенны.
