Потолочная антенна

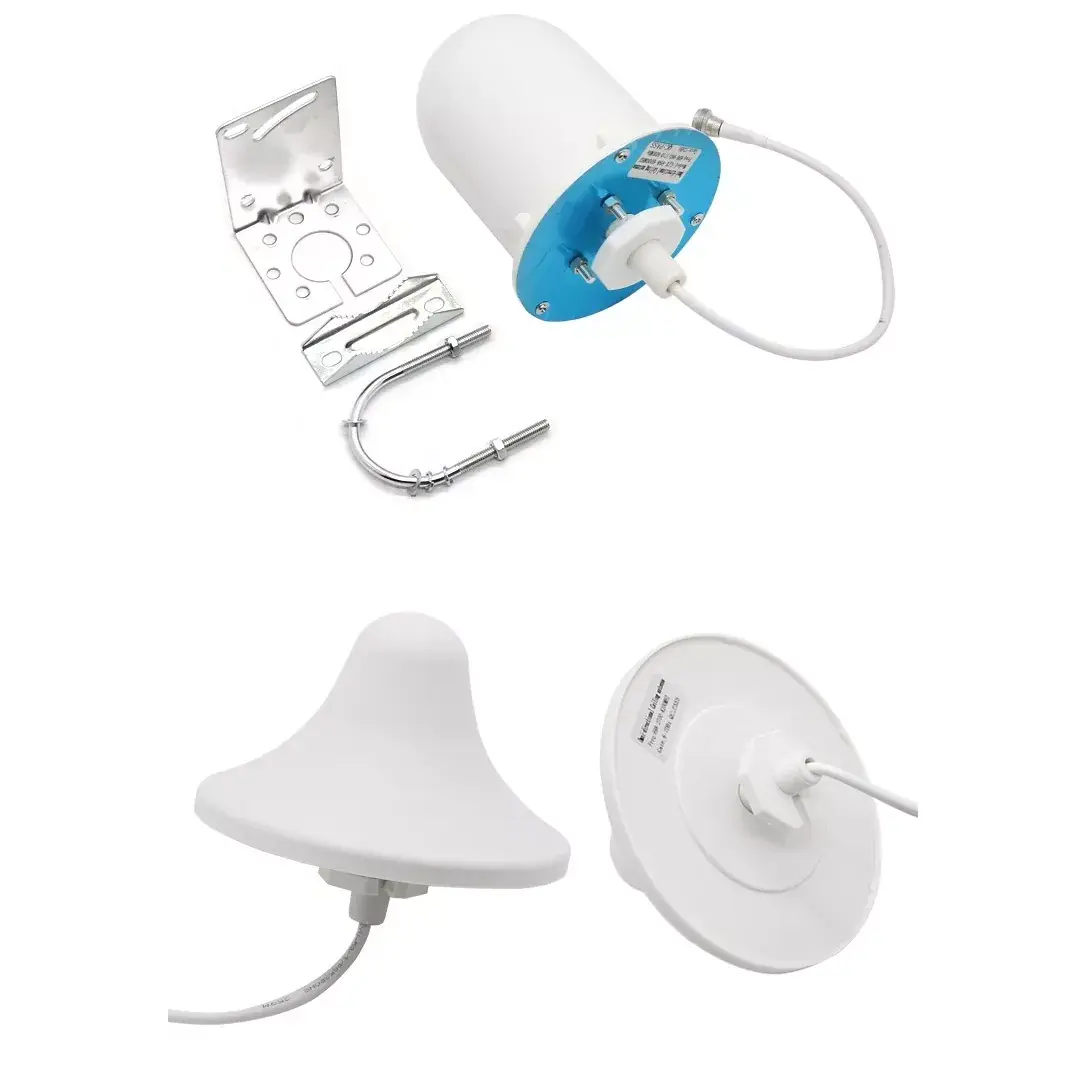

Потолочная антенна — это всенаправленная радиочастотная антенна, монтируемая в помещении. Потолочная антенна собственной разработки Qianmu Communication имеет интегрированную круглую потолочную конструкцию с прецизионными генераторами из чистой меди и высокоизолированными задними пластинами отражателя внутри и представляет собой пассивную широкополосную антенну связи. Продукт можно встроить непосредственно в потолок для достижения равномерного излучения сигнала на 360°, принимая во внимание как эстетику установки, так и возможность полного покрытия, и он широко совместим с внутренними Wi-Fi, Bluetooth, усилением сигнала 4G и сетевыми системами всего дома. Потолочная коммуникационная антенна Qianmu с генератором из чистой меди + корпусом из огнестойкого АБС-пластика идеально совместима с различными коммерческими проектами внутренних сетей, такими как гостиницы, офисные здания, торговые центры, фабрики и т. д.

Принцип работы

Установленная на потолке коммуникационная антенна размером в тысячу ячеек обеспечивает стабильную передачу и прием сигнала благодаря двойному механизму излучения коаксиального подающего генератора и агрегации отражения от дна. Внутренняя структура разделена на четыре слоя: разъем питания, генератор излучения, изолирующий отражатель и защитный корпус. Каждый параметр производительности измеряется в безэховой камере, ложные параметры не отмечаются:

1. Принцип резонанса широкополосного генератора: при использовании кольцевых всенаправленных медных генераторов, охватывающих два стандартных диапазона частот Wi-Fi: 2400–2500 МГц и 5150–5850 МГц, измеренная стоячая волна в полосе частот в целом составляет ≤1,4, во всей полосе частот нет резонансной слепой зоны, и не будет ситуации, когда полоса частот 5G не может быть найдена в некоторых областях.

2. Концентрация волн отражения внизу: к нижней части антенны добавлена ​​металлическая отражающая пластина, чтобы противодействовать потере сигнала, вызванной металлическим килем потолка и алюминиевой панелью потолка вверху. Измеренное затухание вертикального нисходящего сигнала снижается на 70 %, 90 % беспроводной энергии излучается во внутреннее пространство, а расстояние покрытия увеличивается на 30 % при той же мощности.

3. Механизм равномерного излучения на 360°: симметричное расположение круговых генераторов, горизонтальные колебания излучения ≤1,2 дБ, отсутствие проблемы дисбаланса покрытия при сильном сигнале с одной стороны и отсутствие сети с другой стороны, разница в измеренной мощности сигнала в радиусе 10 метров не более 5 дБм.

4. Конструкция изоляционной защиты от помех: внутри корпуса добавлен дополнительный поглощающий хлопковый слой для изоляции электромагнитных помех, создаваемых переключателями и проводами в компьютерном зале над потолком. В сценариях с плотной сетью точек доступа помехи на совпадающих частотах уменьшаются на 40 %, а скорость сети для нескольких пользователей, подключенных одновременно, существенно не падает.

5. Структура материала с широкой температурной стабильностью: огнестойкий корпус из АБС-пластика + полностью медный генератор, протестирован в течение 72 часов при высоких и низких температурах от -30 °C до +65 °C, генератор не окисляется, ошибка отклонения частоты ≤±3 МГц, производительность не снижается в долгосрочной высокотемпературной среде закрытого потолка.

Совместимость со вспомогательным оборудованием

Эта потолочная антенна совместима с подавляющим большинством внутренних устройств беспроводной связи, представленных на рынке. Технические модификации не требуют дополнительных адаптеров и могут быть подключены напрямую для использования:

1. Коммерческие беспроводные устройства: корпоративная двухдиапазонная беспроводная точка доступа, мощный Wi-Fi-маршрутизатор, беспроводной контроллер переменного тока в отеле, потолочный беспроводной маршрутизатор.

2. Оборудование для улучшения сигнала: усилитель сигнала 2,4G/5G, внутренняя микробазовая станция 4G/5G, ретранслятор сигнала мобильного телефона, шлюз усиления Bluetooth.

3. Сетевое оборудование Iot: шлюз Bluetooth, внутренняя базовая станция сбора данных LoRa, промышленный сенсорный шлюз 2.4G, центральный узел управления Iot кампуса.

4. Инженерные аксессуары для слабого тока: радиочастотный делитель мощности, соединитель, внутренний фидер, модуль расширения сети для коробки слабого тока.

Полное руководство по установке и использованию

(1) Ключевые моменты планирования перед установкой

1. Планирование местоположения. В открытых помещениях каждая потолочная антенна имеет эффективный радиус покрытия 8–12 метров. В гостиничных номерах с множеством перегородок по одной антенне ставят через каждые 6-8 метров.

2. Избегание потолка: установите, чтобы избежать попадания металлических труб, мощных электрических кабелей и распределительных устройств внутри потолка, чтобы уменьшить электромагнитные помехи;

3. Требования к проводке: используйте стандартные ВЧ-фидеры с сопротивлением 50 Ом, при этом длина каждого фидера должна контролироваться в пределах 15 метров, чтобы избежать чрезмерной потери сигнала.

(2) Пошаговый процесс установки потолка

1. Сверление: проделайте круглое отверстие диаметром 30 мм в гипсокартоне/алюминиевом потолке через радиочастотный питатель;

2. Проводка: Подключите один конец фидера к интерфейсу SMA на задней части потолочной антенны и затяните его, чтобы предотвратить ослабление;

3. Крепление: вставьте основной корпус антенны снизу потолка в отверстие так, чтобы задняя защелка находилась сверху потолочной панели, автоматически фиксируясь и фиксируясь;

4. Задняя стыковка: подключите другой конец фидера к беспроводной точке доступа, радиочастотному порту усилителя сигнала и включите устройство;

5. Фактическое измерение и приемка: используйте тестер сигнала для проверки уровня сигнала в зоне покрытия. Диапазон от -40 до -70 дБм считается квалифицированным покрытием.

(3) Примечания после технического обслуживания

1. Каждые шесть месяцев проверяйте антенные зажимы на предмет ослабления крепления и окисления фидерных соединений;

2. Во влажных подвалах и кухонных помещениях ежегодно снимайте и очищайте кожух для удаления пыли, чтобы избежать накопления пыли, влияющего на эффективность излучения;

3. Не кладите металлические листы или провода над антенной, это значительно уменьшит зону покрытия беспроводной сети.

Часто задаваемые вопросы Часто задаваемые вопросы

В1: С какими устройствами совместима эта потолочная антенна?

A1: Потолочная коммуникационная антенна Qianmu совместима с подавляющим большинством устройств с радиочастотным интерфейсом 50 Ом, таких как двухдиапазонные беспроводные точки доступа, мощные усилители сигнала Wi-Fi, внутренние микробазовые станции 4G и т. д. Ее можно напрямую использовать для коммерческих проектов покрытия беспроводной сети в отелях и офисных зданиях.

В2: нужны ли вам профессиональные инструменты для установки потолочной антенны? Может ли один человек выполнить эту работу?

A2: Никаких сложных инструментов не требуется. Для проделывания отверстий понадобится лишь небольшая электрическая дрель, и защелкивающаяся конструкция фиксируется. Один человек может выполнить установку одной потолочной антенны за 5 минут. Изделие поставляется с руководством по установке, поэтому даже строители без предварительного опыта могут понять этапы работы.

В3: Можно ли настроить интерфейс антенны, логотип корпуса и упаковку?

A3: Полностью настраиваемый. Как исходная фабрика, мы можем заменить все типы радиочастотных интерфейсов SMA/N/BNC по мере необходимости, поддерживать шелкографическую печать логотипа бренда клиента на корпусе, индивидуальную нейтральную экспортную упаковку, упаковку в цветной коробке, а также можно обсудить минимальный объем заказа для индивидуальных заказов OEM/ODM.

В4: Как мы можем подтвердить фактическое расстояние покрытия потолочной антенны? Можем ли мы предоставить измеренные данные?

А4: Да. Каждая партия потолочных антенн поставляется с отчетом об испытаниях в радиочастотной безэховой камере, а также с видео испытаний покрытия на месте и данными об уровне сигнала для различных домашних отелей и офисных зданий. Все параметры являются реальными и проверяемыми, и клиенты могут отправлять образцы обратно для самостоятельного тестирования и сравнения.
