Встроенная FM-антенна

Встроенная FM-радиоантенна представляет собой компактный радиочастотный приемный компонент, предназначенный для FM-вещания в диапазоне 88–108 МГц. Благодаря ферритовому сердечнику и точной структуре обмотки катушки он обеспечивает надежный прием сигнала для автомобильных аудиосистем, динамиков Bluetooth, портативных радиоприемников и других электронных устройств с поддержкой FM.

Что такое встроенная антенна FM-радио?

Встроенная FM-радиоантенна — это внутренний пассивный антенный модуль, встроенный в электронные устройства для приема сигналов FM-вещания. Он в основном состоит из ферритового сердечника с высокой проницаемостью, эмалированного медного провода прецизионной намотки, защитного слоя изоляции и соединительных клемм.

По сравнению с обычными внешними телескопическими антеннами, эта антенна имеет конструкцию магнитной индукции, в которой используется ферритовый сердечник для концентрации высокочастотных магнитных полей и повышения эффективности приема сигнала. Его компактная конструкция позволяет производителям интегрировать возможность приема FM-сигналов в устройства с ограниченным пространством, сохраняя при этом чистый внешний вид продукта.

Принцип работы

Принцип работы встроенной FM-радиоантенны основан на электромагнитной индукции и резонансе магнитного поля. Его работоспособность можно проверить путем практических испытаний с использованием профессионального оборудования, такого как анализаторы спектра и тестеры сигналов.

1. Концентрация магнитного поля.

Ферритовый сердечник с высокой проницаемостью предназначен для эффективной концентрации высокочастотных магнитных полей, что позволяет антенне улавливать электромагнитные сигналы FM в диапазоне частот 88–108 МГц. Эта структура улучшает возможность приема слабого сигнала и помогает уменьшить затухание сигнала, вызванное передачей на большие расстояния, по сравнению с обычными антеннами.

2. Электромагнитное преобразование

Прецизионно намотанная эмалированная проволочная катушка вокруг ферритового сердечника преобразует захваченные высокочастотные сигналы магнитного поля в электрические сигналы. Этот процесс обеспечивает эффективное преобразование электромагнитных волн в радиочастотные сигналы для дальнейшей обработки.

3. Частотный резонанс

За счет оптимизации витков и расстояния между обмотками антенна точно настраивается на соответствие стандартному диапазону частот FM. Резонансная конструкция помогает фильтровать нежелательные помехи, улучшать стабильность сигнала и поддерживать чистое качество звука во время радиоприема.

4. Передача сигнала

Преобразованный электрический сигнал передается через специальные контакты или соединительные кабели в схему декодирования FM устройства. После усиления и декодирования сигнала он преобразуется в чистый аудиовыход, обеспечивая стабильную и надежную работу FM-радио.

Совместимые устройства

 Наша встроенная FM-радиоантенна совместима с подавляющим большинством электронных устройств на рынке, поддерживающих функцию FM-радио. Он поддерживает полный спектр устройств потребительского, коммерческого и промышленного уровня. Конкретно совместимые устройства следующие:

•  Автомобильные электронные устройства: автомобильные MP3-плееры, автомобильные аудио/видео головные устройства, автомобильные радиоприемники Bluetooth и автобусные системы громкой связи.

• Устройства «умного дома»: интеллектуальные колонки, колонки Bluetooth, настенные домашние аудиосистемы, системы фоновой музыки.

•  Портативные цифровые устройства: портативные радиоприемники, динамики с разъемами для карт, старинное радиооборудование, портативные аудиовизуальные терминалы для наружного использования.

•  Промышленное коммуникационное оборудование: промышленные FM-приемники, базовые станции наружного вещания, охранное переговорное и радиооборудование.

•  Аксессуары для мелкой бытовой техники: FM-радиобудильники, водонепроницаемые колонки для ванной, умная кухонная аудиовизуальная техника.

Руководство по выбору продукта

При выборе встроенной FM-радиоантенны цена не должна быть единственным фактором. Покупатели должны оценивать антенну на основе требований применения, совместимости, размеров и качества изготовления. Основываясь на многолетнем опыте работы в отрасли, мы даем следующие рекомендации по выбору:

1. Выбирайте в зависимости от среды приложения.

Стандартные модели подходят для внутренних электронных устройств при нормальных условиях эксплуатации. Для автомобильного и наружного применения рекомендуется использовать специальные модели с повышенной термостойкостью, виброустойчивостью и чувствительностью к сигналу, чтобы обеспечить надежную работу в сложных условиях.

2. Подтвердите частоту и электрическую совместимость.

Перед покупкой проверьте диапазон частот FM устройства и требования к схеме. Стандартный диапазон FM составляет 88–108 МГц с типичным сопротивлением 50 Ом. Для специальных применений доступна индивидуальная настройка частоты.

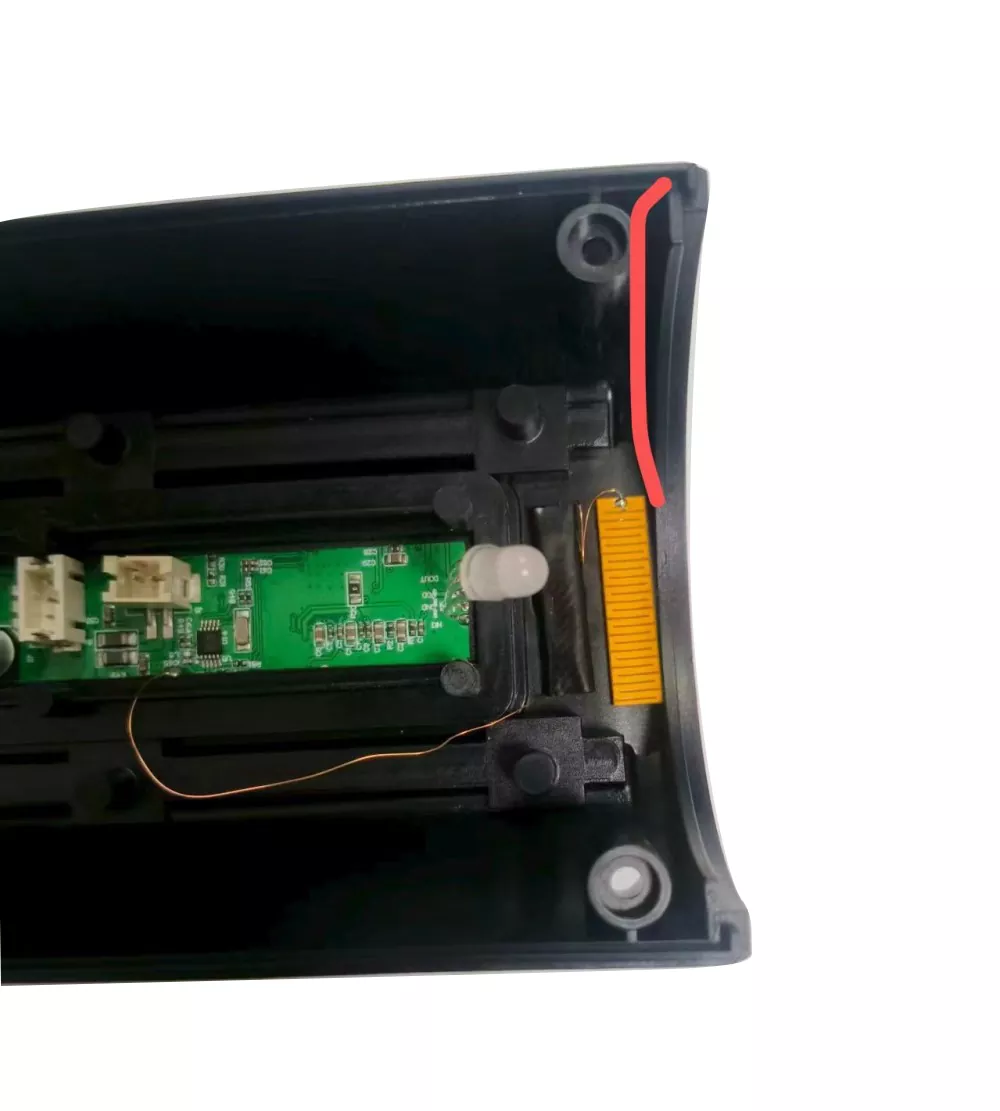

3. Учитывайте место для установки и размеры.

Выберите подходящий размер ферритового сердечника, конструкцию катушки и длину кабеля в соответствии с доступным пространством для установки внутри устройства. Компактные индивидуальные версии доступны для применений с ограниченным внутренним пространством.

4. Оценка качества материала и производственного процесса.

В высококачественных антеннах обычно используются обмоточные провода из чистой меди, ферритовые сердечники с высокой проницаемостью и надежные изоляционные конструкции. Антенны низкого качества могут стать причиной нестабильного приема, потери сигнала, шума или электрических сбоев во время работы.

5. Соответствие требованиям к закупкам

Для проектов небольшого объема доступны стандартные образцы для тестирования и проверки. Для оптовых заказов могут быть предоставлены индивидуальные спецификации, упаковка, маркировка и услуги OEM-производства в соответствии с требованиями заказчика.

Часто задаваемые вопросы

В1: Можно ли настроить размеры и длину провода FM-антенн с магнитной обмоткой?

А: Да. Являясь прямым производителем встроенных FM-радиоантенн, мы поддерживаем полную настройку размера сердечника, количества обмоток, длины провода, типа разъема и материала контактов.

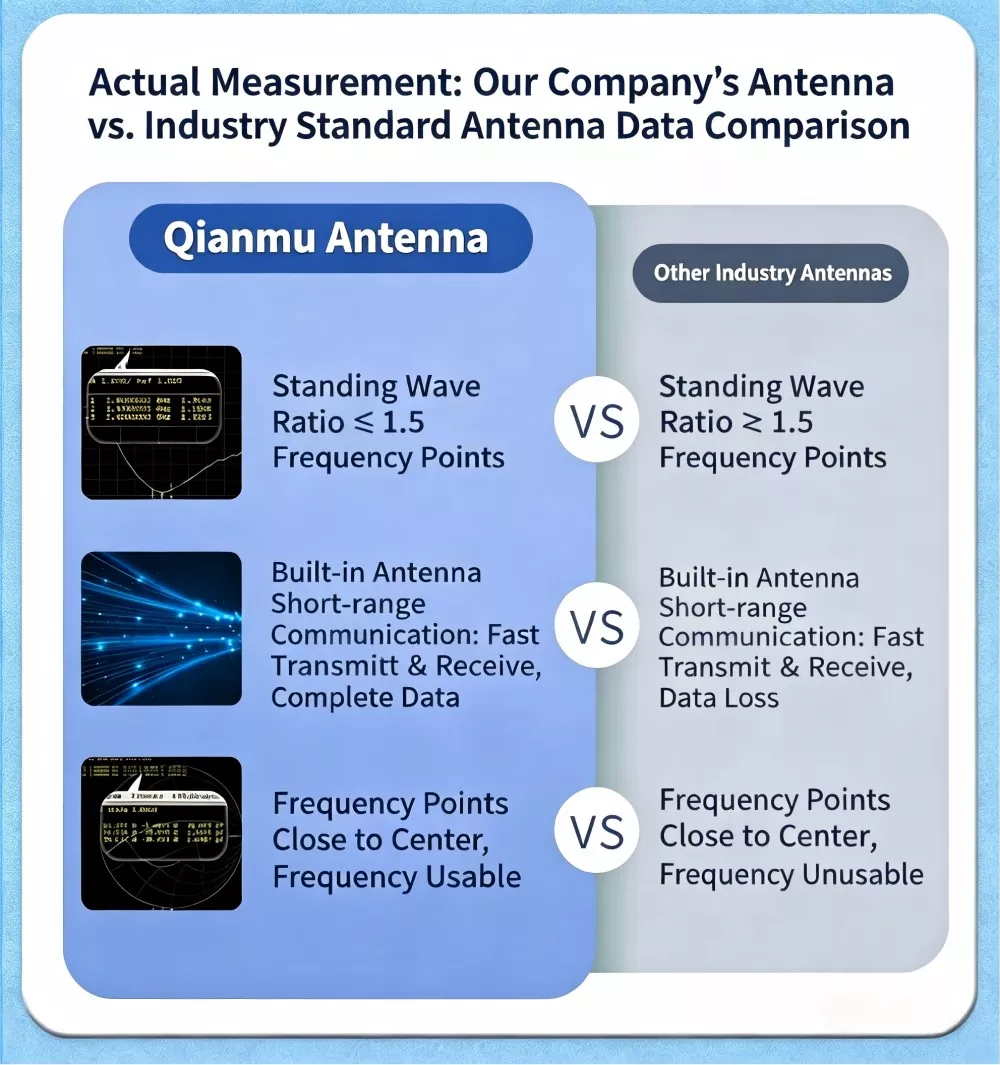

В2: Значительно ли улучшается радиоприем по сравнению со стандартными антеннами?

О: Значительное улучшение производительности. Фактические испытания показывают, что чувствительность сигнала повышается более чем на 35 % благодаря превосходной защите от помех, эффективному устранению перекрестных помех в канале, статического шума и пропаданий сигнала, вызванных препятствиями в зданиях, электромагнитными помехами и слабыми сигналами в пригородных районах.

В3: Как обеспечить стабильность при крупносерийном производстве?

О: Мы используем автоматизированное намоточное оборудование и проводим полный процесс проверки со 100% проверкой основных магнитных параметров, чтобы гарантировать, что индуктивность и добротность каждой антенны находятся в пределах указанного диапазона допуска.

В4: Если встроенная антенна принимает меньше станций, точно ли в этом виновата антенна?

О: Не обязательно. Количество принимаемых станций зависит от характеристик антенны, схем согласования, разводки печатной платы и чувствительности радиочипа. Qianmu Communications предлагает бесплатные услуги радиочастотной диагностики, которые помогут вам определить истинную причину.
